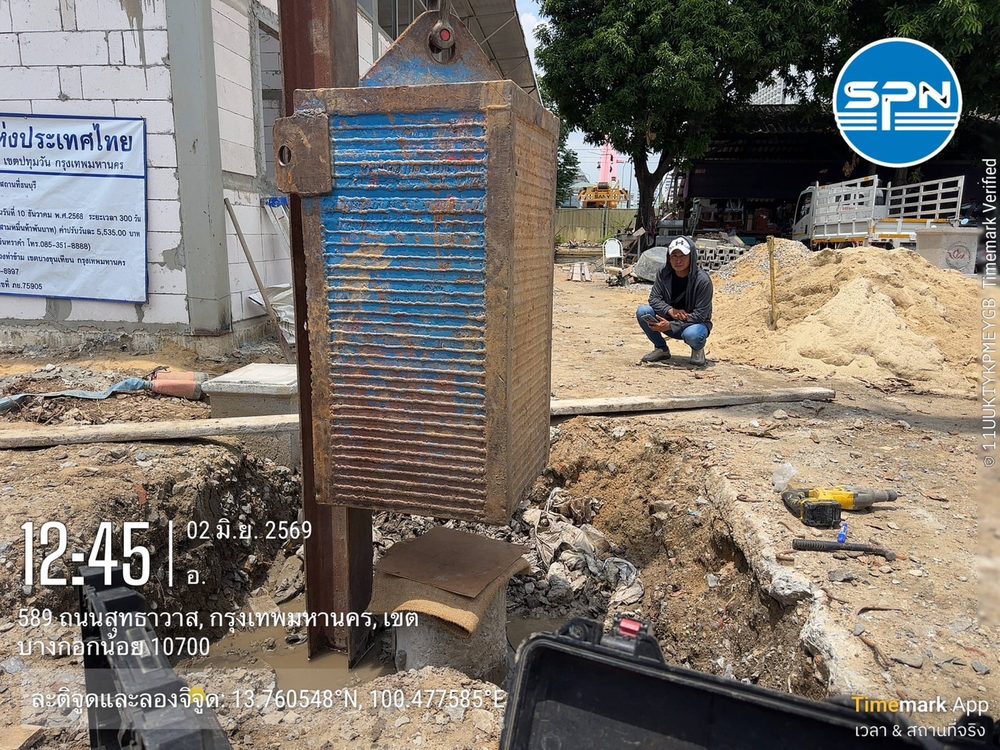

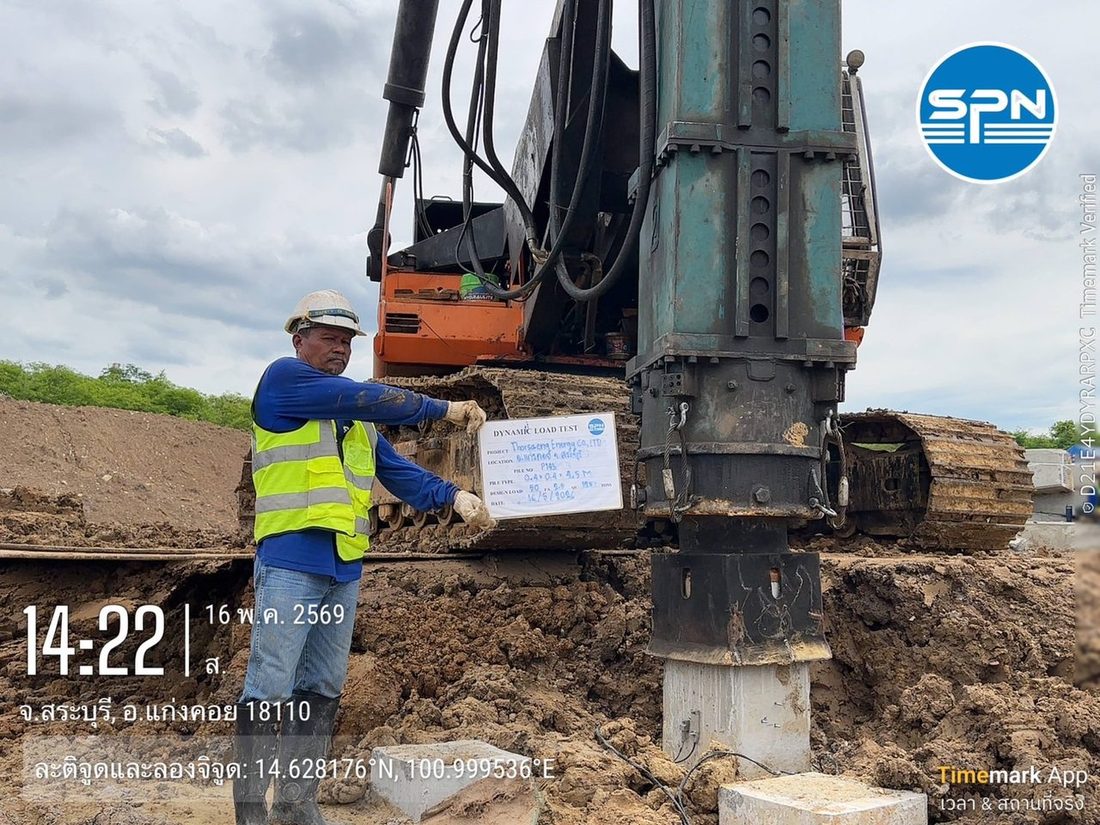

Dynamic Load Test (PDA) คืออะไร?

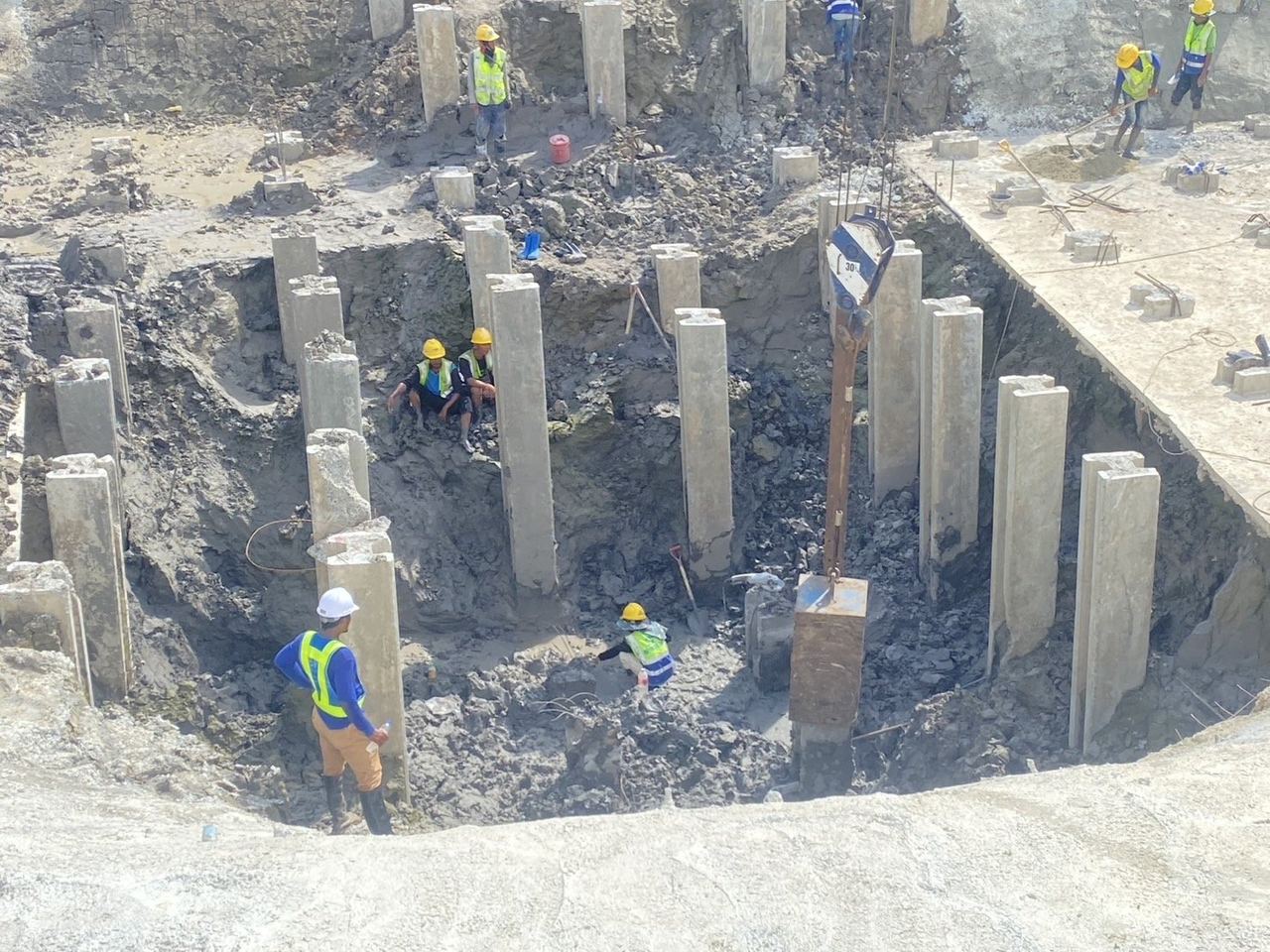

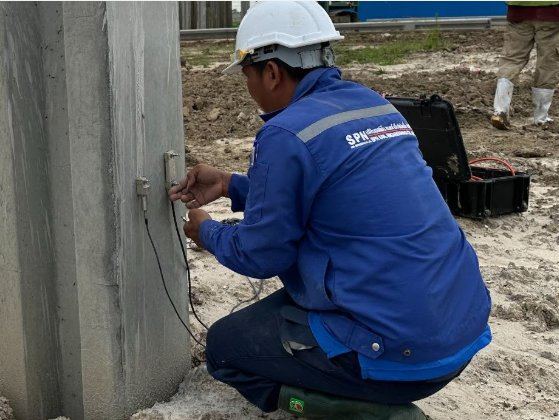

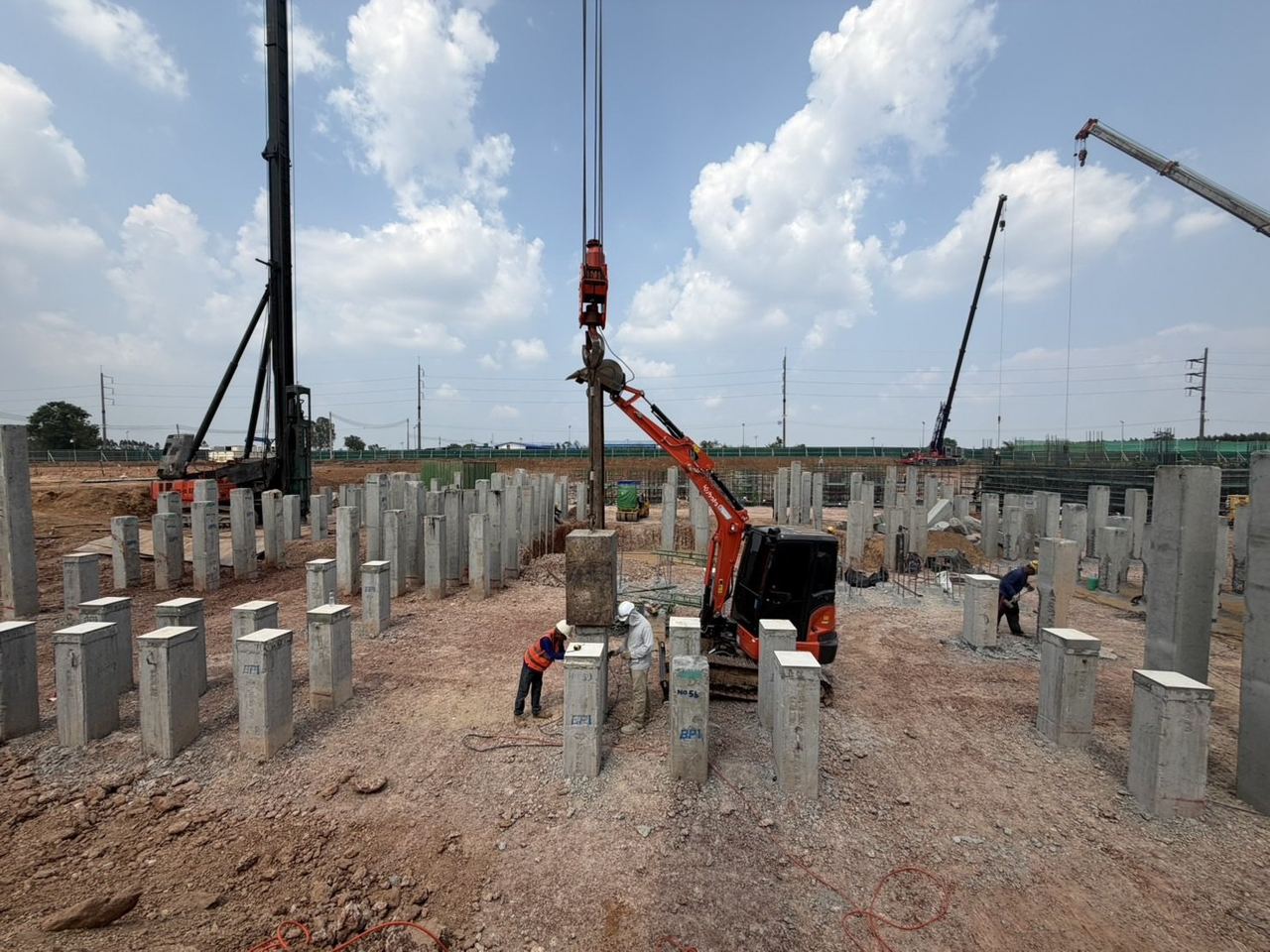

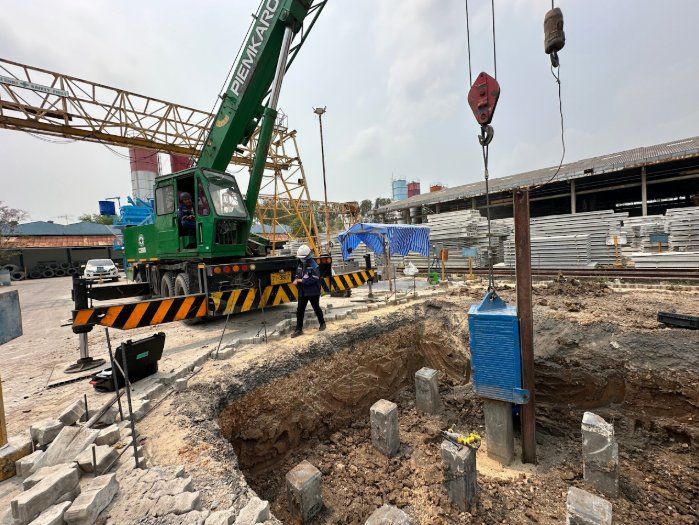

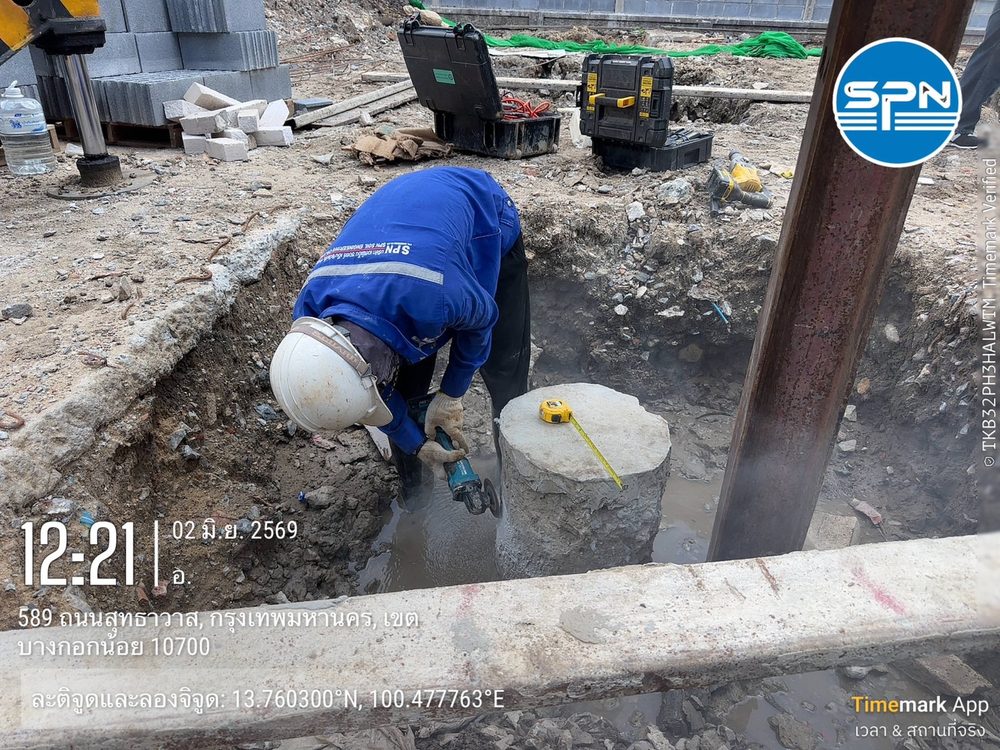

Dynamic Load Test หรือ PDA Test (Pile Driving Analyzer) คือการทดสอบกำลังรับน้ำหนักของเสาเข็มแบบ High Strain Dynamic Testing ตามมาตรฐาน ASTM D4945 และ มยผ.1252-51 โดยติดตั้ง Strain Gauge และ Accelerometer บนเสาเข็มใกล้หัวเข็ม บันทึกค่าแรงและความเร็ว (Force and Velocity) ในขณะที่ค้อนกระแทกหัวเสาเข็ม เครื่อง PDA ประมวลผลเบื้องต้น (Case Method) แบบ Real-time แล้วนำสัญญาณไปวิเคราะห์ Signal Matching ด้วยโปรแกรม CAPWAP (Case Pile Wave Analysis Program) เพื่อหาค่ากำลังรับน้ำหนักบรรทุกสูงสุด (Ultimate Pile Capacity)

ข้อมูลที่ได้จากการทดสอบ PDA

• Ultimate Pile Capacity—กำลังรับน้ำหนักบรรทุกสูงสุดของเสาเข็ม แยกเป็น Skin Friction และ End Bearing
• Driving Stress—แรงอัดและแรงดึงสูงสุดในเสาเข็มระหว่างการตอก ใช้ป้องกันเสาเข็มแตกหรือเสียหาย
• Hammer Efficiency—ประสิทธิภาพของค้อนตอกเสาเข็ม ใช้ตรวจสอบและปรับปรุงการตอก
• Pile Integrity—ตรวจสอบความสมบูรณ์เบื้องต้นของเสาเข็มจากสัญญาณคลื่น
• Set per Blow—การทรุดตัวต่อครั้งที่ตอก ใช้ควบคุมการหยุดตอกเสาเข็ม

ข้อดีของ Dynamic Load Test เทียบกับ Static Load Test

Dynamic Load Test ทดสอบได้หลายต้นต่อวัน ค่าใช้จ่ายต่อต้นต่ำกว่า Static Load Test หลายเท่า (เปรียบเทียบ Dynamic vs Static แบบละเอียด) เหมาะสำหรับการทดสอบในปริมาณมากเพื่อ Quality Control ทั่วทั้งโครงการ อย่างไรก็ตามหากโครงการต้องการความแม่นยำสูงสุดหรือใช้ในงานวิจัย Static Load Test ยังคงเป็นมาตรฐานทองคำ (Gold Standard) ที่ให้ Load-Settlement Curve จากแรงกดจริง

โครงการที่เหมาะสมกับ PDA Test

• โครงการขนาดใหญ่ ที่มีเสาเข็มจำนวนมาก ต้องการ QC รวดเร็ว เช่น นิคมอุตสาหกรรม คลังสินค้า โรงงาน
• Re-strike Test ทดสอบซ้ำหลังพัก Set-up เพื่อยืนยัน Long-term Capacity ที่เพิ่มขึ้นจาก Soil Setup Effect
• เสาเข็มที่สงสัยว่าตอกไม่ถึงชั้นดินแข็ง ตรวจสอบก่อนตัดสินใจตอกเพิ่ม
• โครงการที่มีข้อจำกัดพื้นที่ ไม่สามารถจัดเตรียม Reaction สำหรับ Static Test ได้

Static Load Test — Kentledge Method คืออะไร?

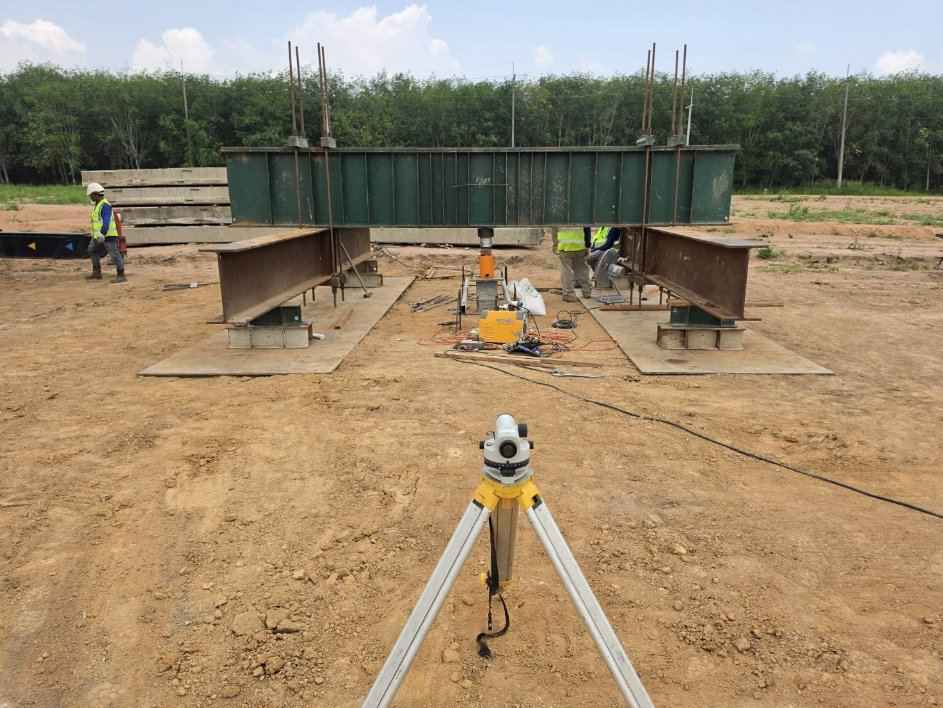

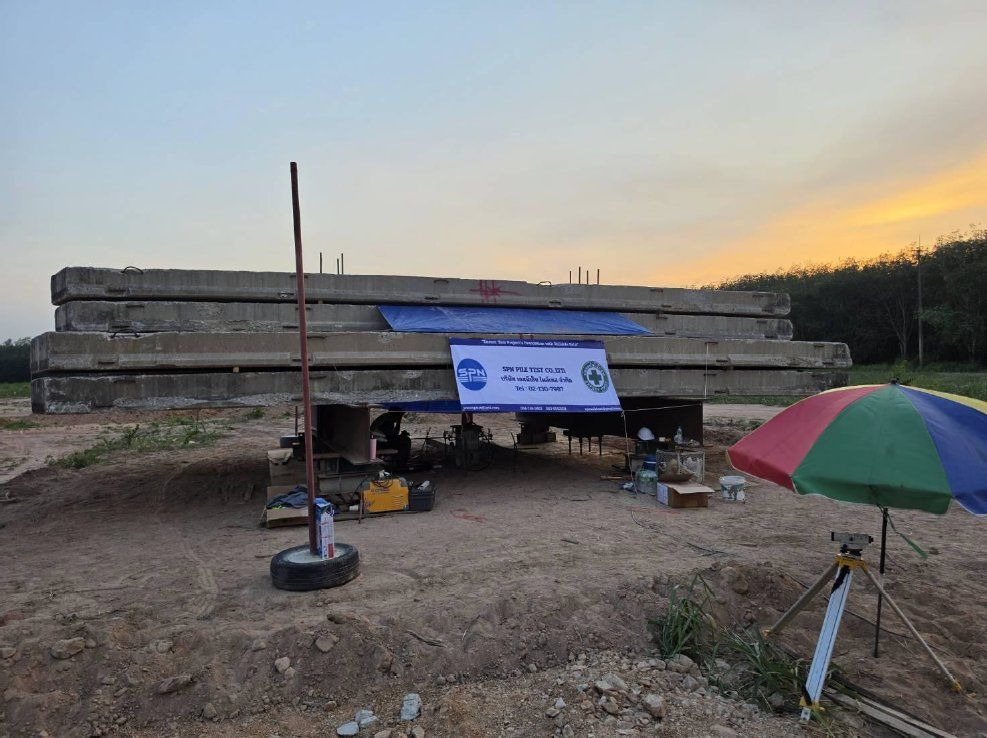

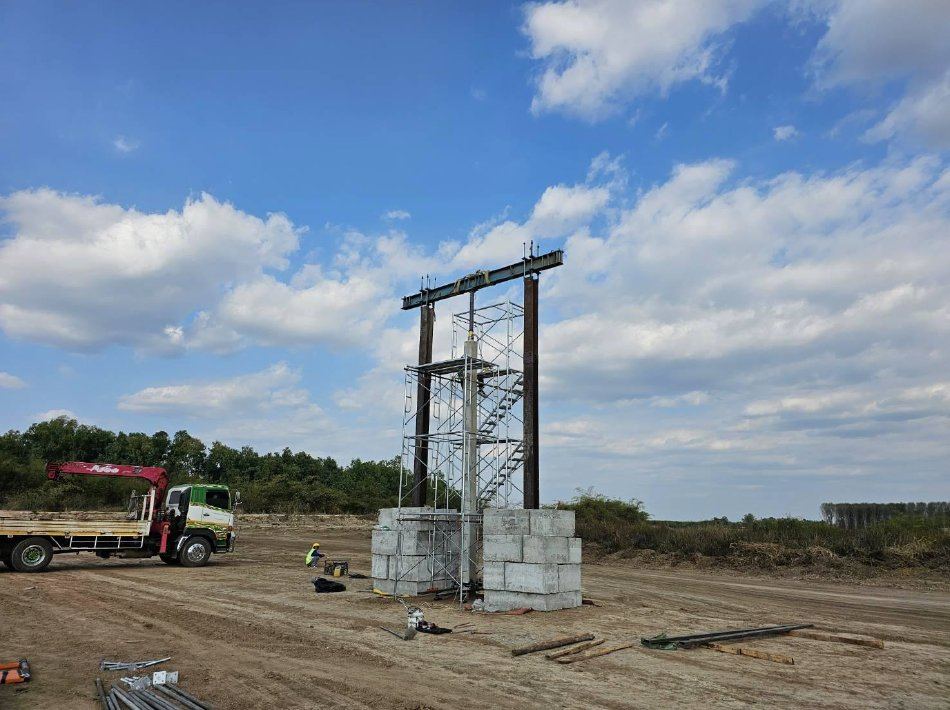

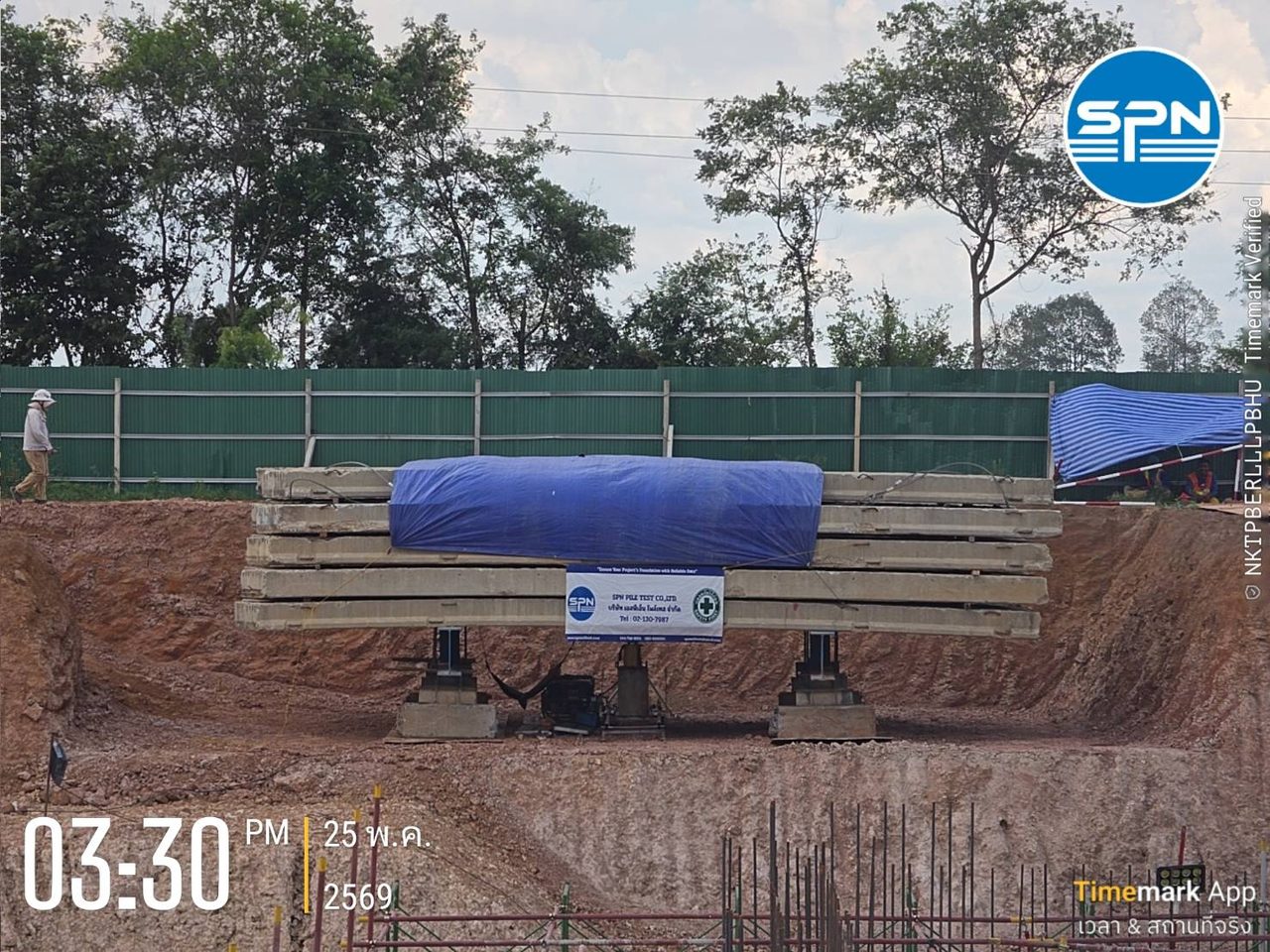

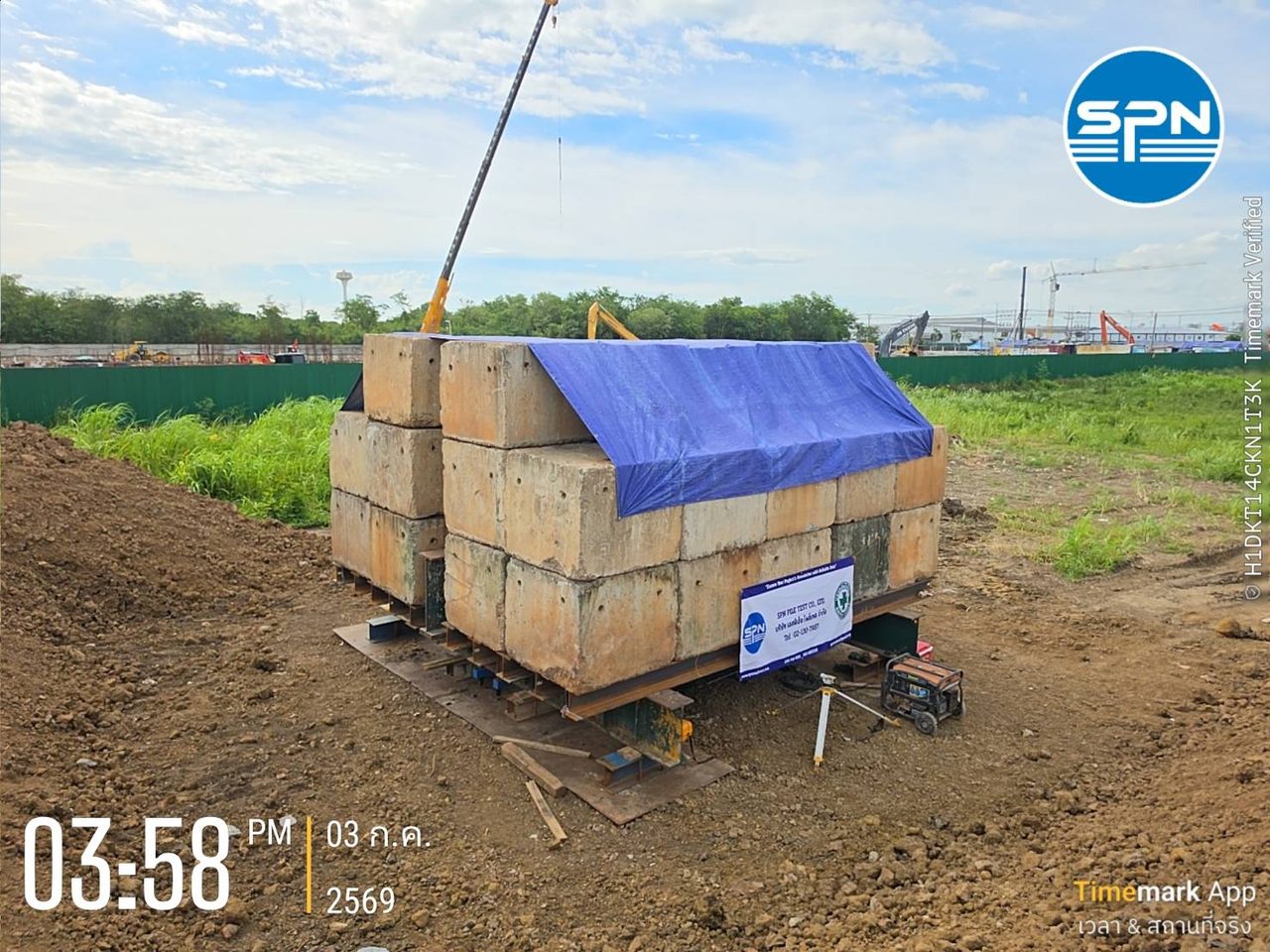

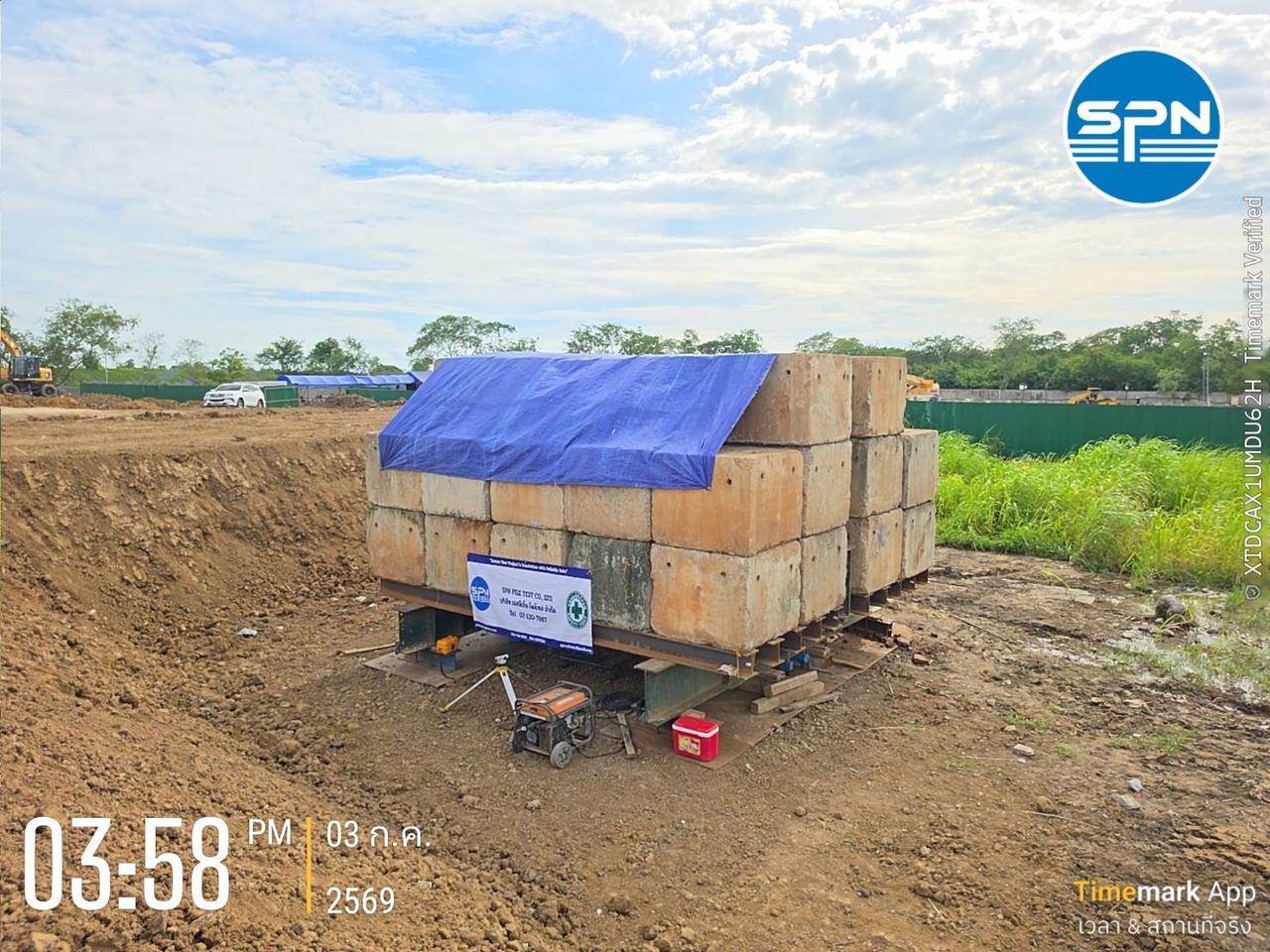

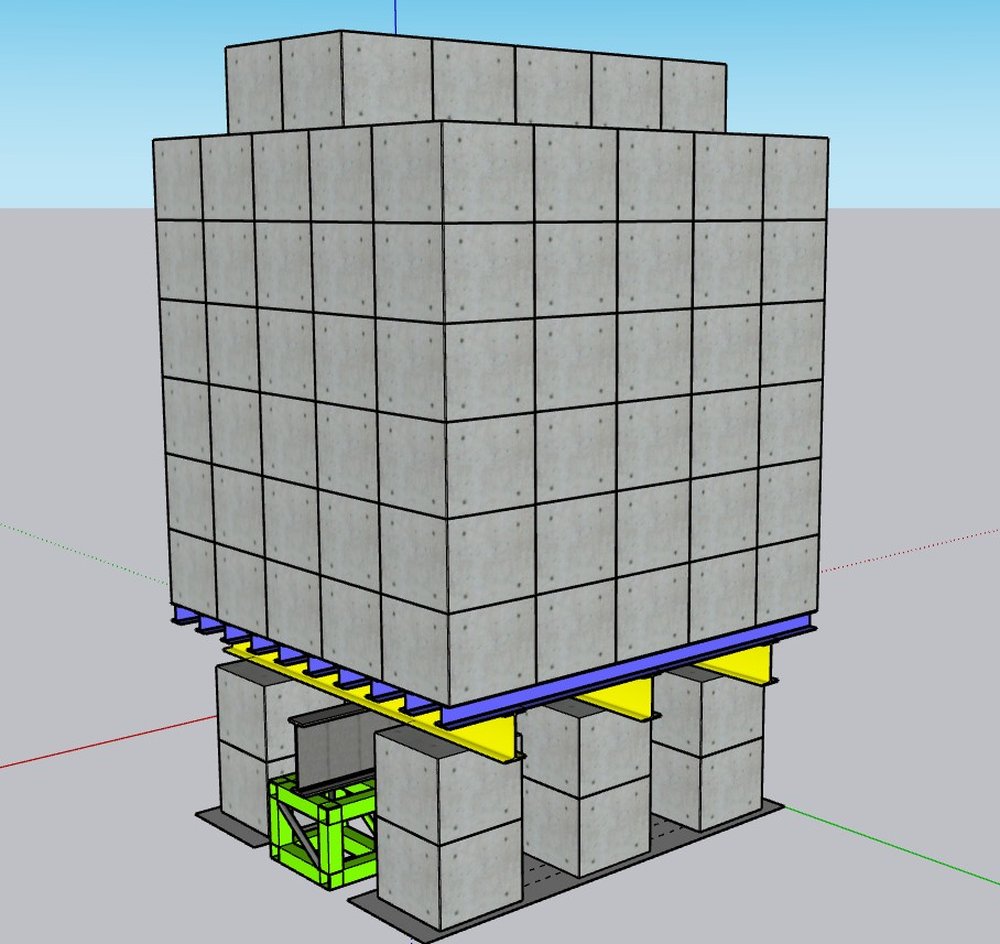

Static Load Test แบบ Kentledge Method คือการทดสอบกำลังรับน้ำหนักบรรทุกของเสาเข็มที่แม่นยำที่สุด โดยใช้แผ่นคอนกรีตหรือแผ่นเหล็กน้ำหนักรวมไม่น้อยกว่าน้ำหนักทดสอบสูงสุด (โดยทั่วไป 200% ของ Design Load) วางซ้อนกันเป็น Kentledge Stack เหนือเสาเข็มทดสอบ ออกแรงกดผ่านแม่แรงไฮดรอลิก (Hydraulic Jack) วัดการทรุดตัว (Settlement) ด้วย Dial Gauge หรือ Linear Transducer ที่ติดกับ Reference Beam อิสระ บันทึกทุก Load Increment ตามมาตรฐาน ASTM D1143

ขั้นตอนการทดสอบ Maintained Load Test (MLT)

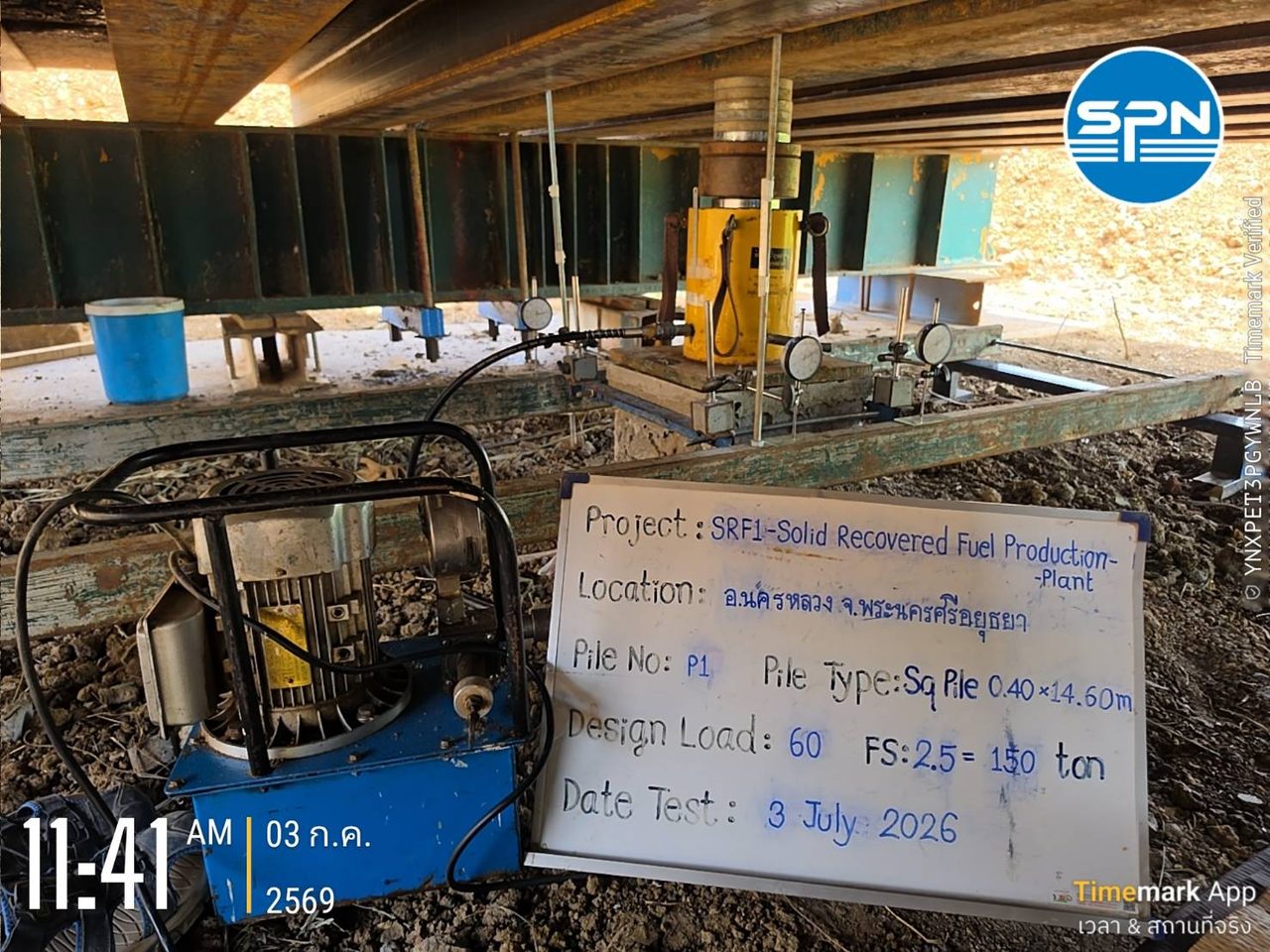

• Loading Phase—เพิ่มโหลดทีละขั้น (Load Increment) โดยทั่วไป 8–10 ขั้นจนถึง 200% ของ Design Load รอให้การทรุดตัวหยุดนิ่งก่อนเพิ่มโหลดขั้นต่อไป
• Maintained Load—ค้างโหลดสูงสุดไว้ 24 ชั่วโมง บันทึกการทรุดตัวตลอดช่วงเวลา
• Unloading Phase—ลดโหลดลงทีละขั้น บันทึก Rebound (การฟื้นตัว)
• Residual Settlement—วัดการทรุดตัวถาวรหลังปลดโหลดทั้งหมด

โครงการที่เหมาะสมกับ Kentledge Method

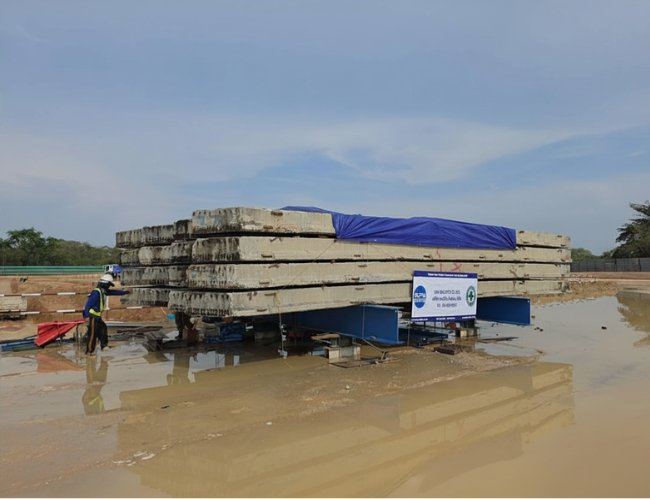

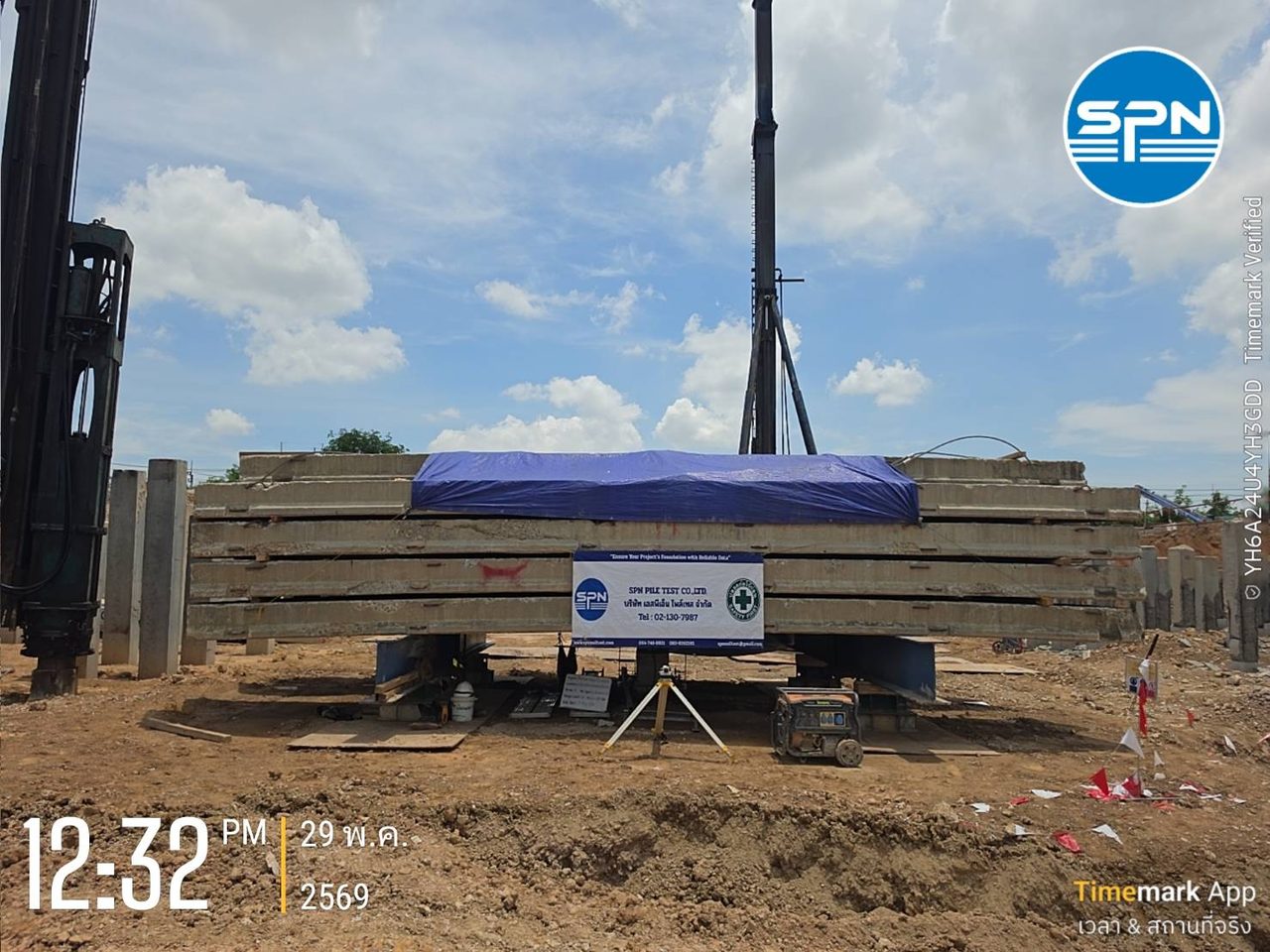

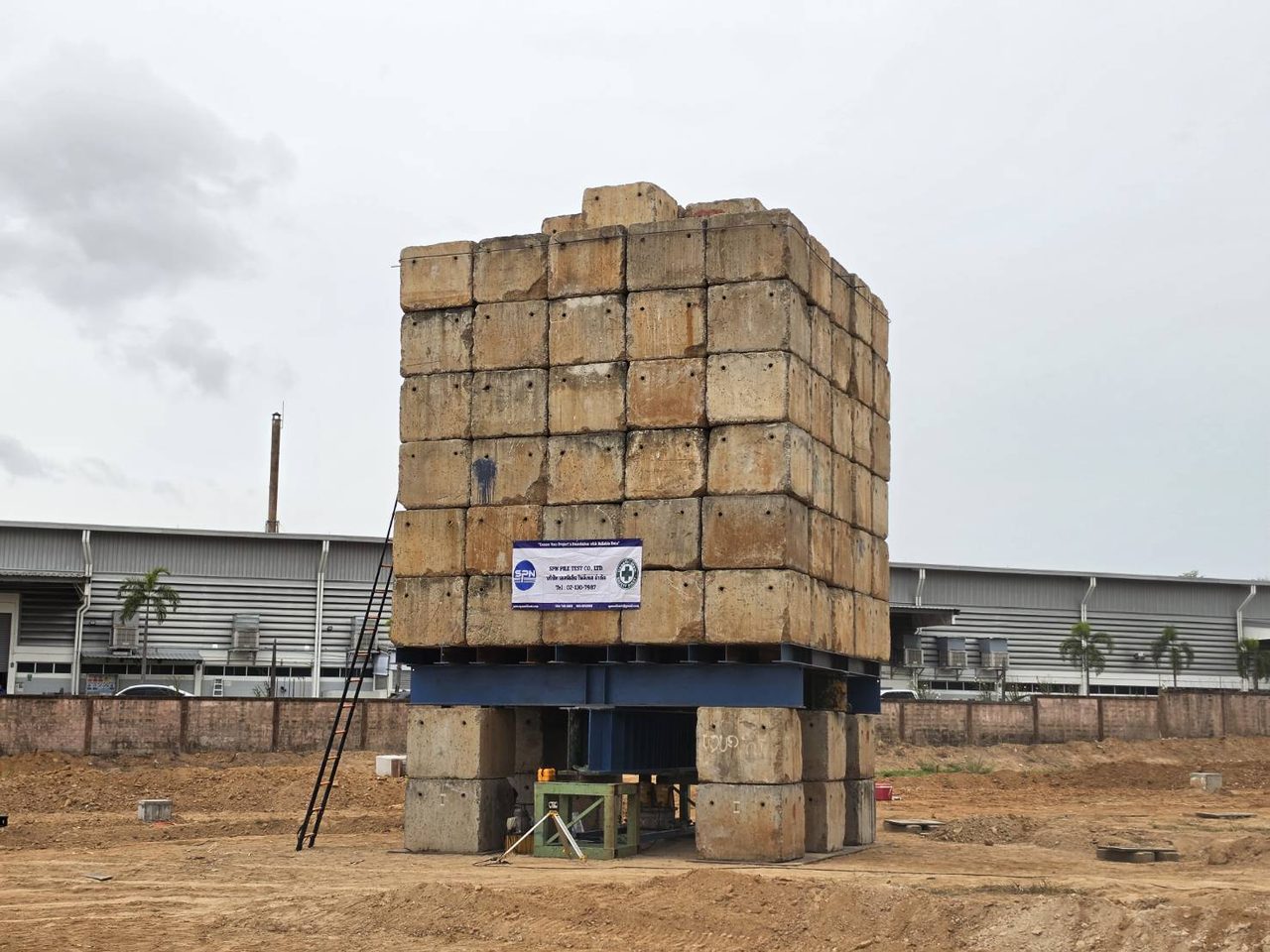

• โครงการที่พื้นที่กว้างพอสำหรับวาง Kentledge Stack เช่น โรงงาน คลังสินค้า นิคมอุตสาหกรรม
• เสาเข็มที่ต้องการผล Load-Settlement Curve เพื่อออกแบบฐานราก หรือยืนยันกำลังสูงกว่า 500 ตัน
• งานสำคัญที่ต้องการความน่าเชื่อถือสูงสุด เช่น โรงไฟฟ้า คลังน้ำมัน และโครงสร้างพิเศษ

Static Load Test — Anchor Pile Method คืออะไร?

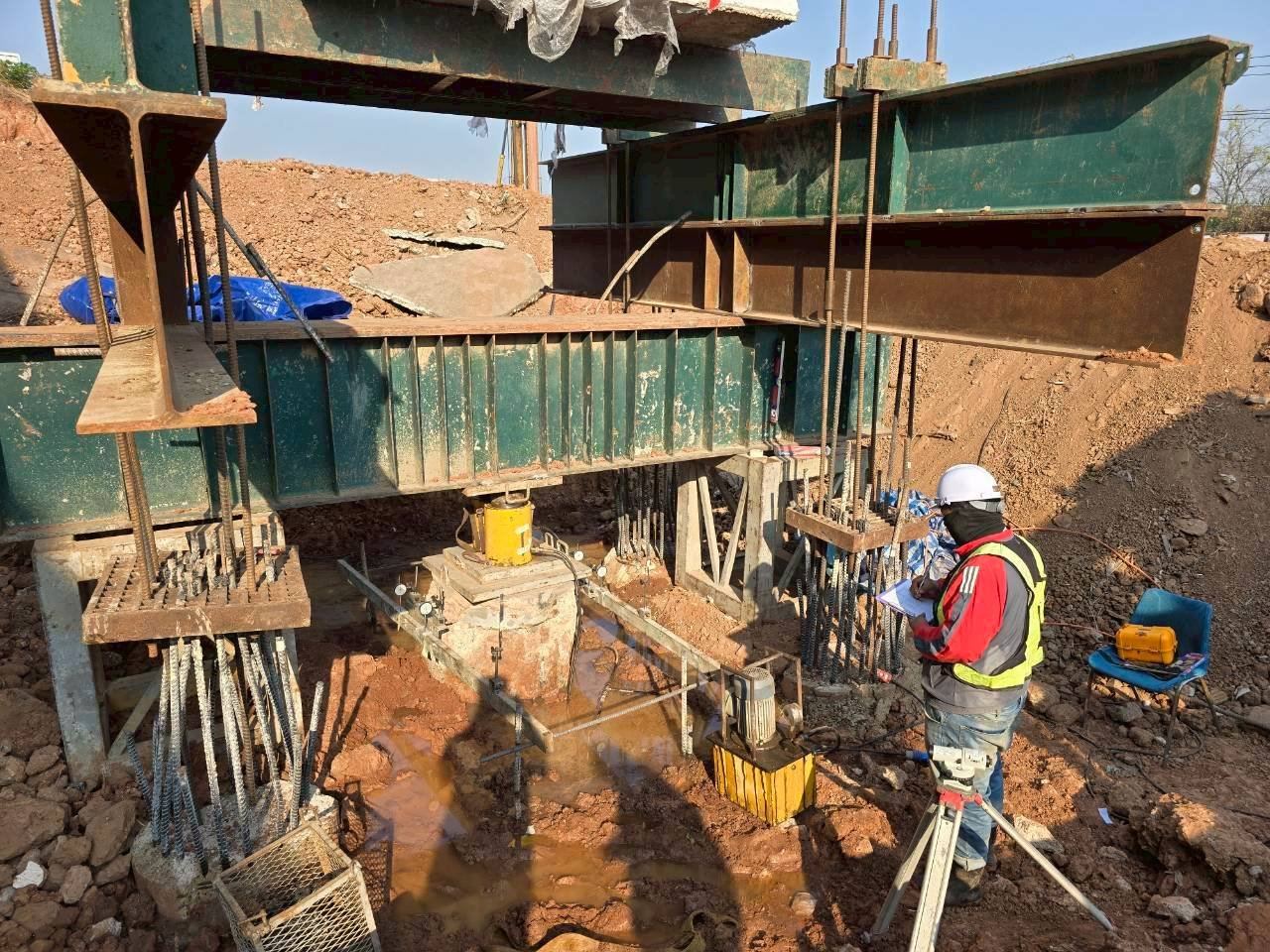

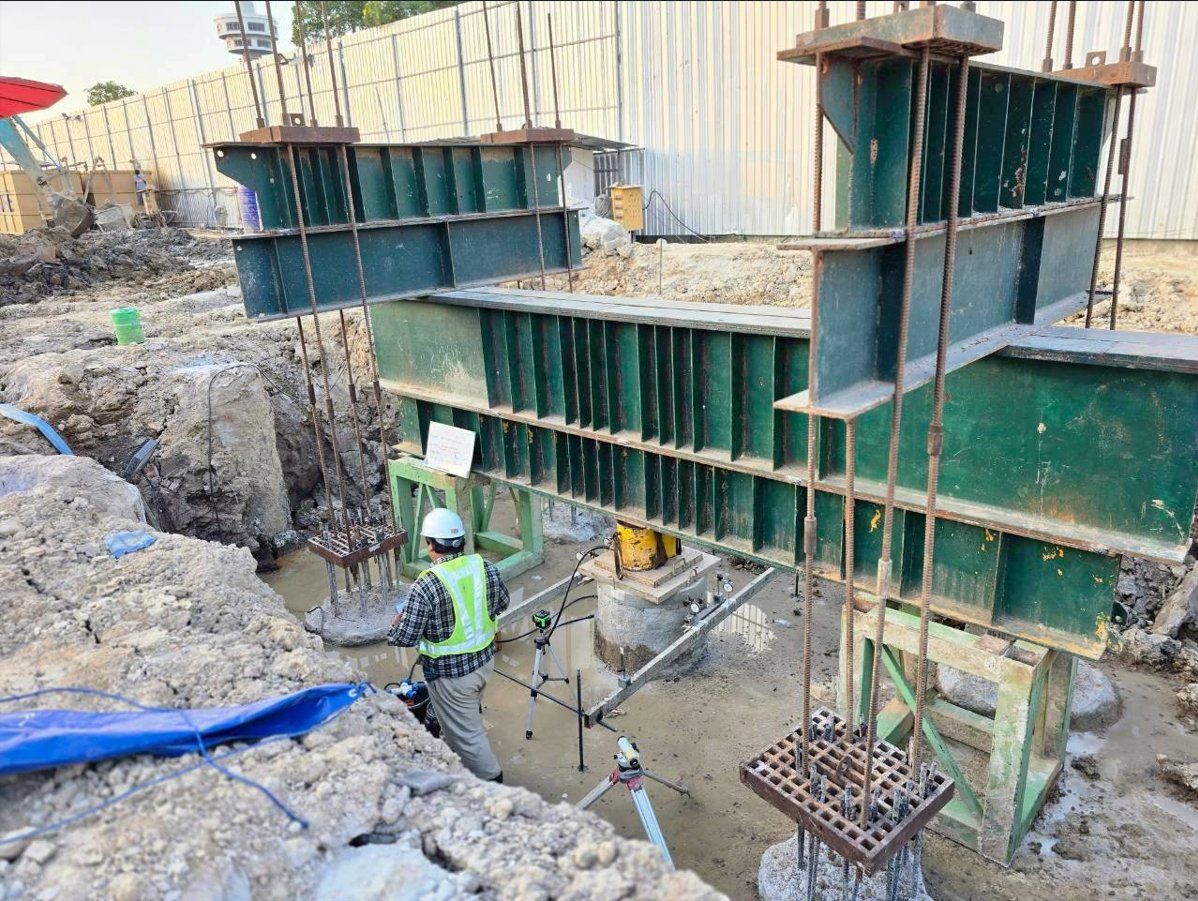

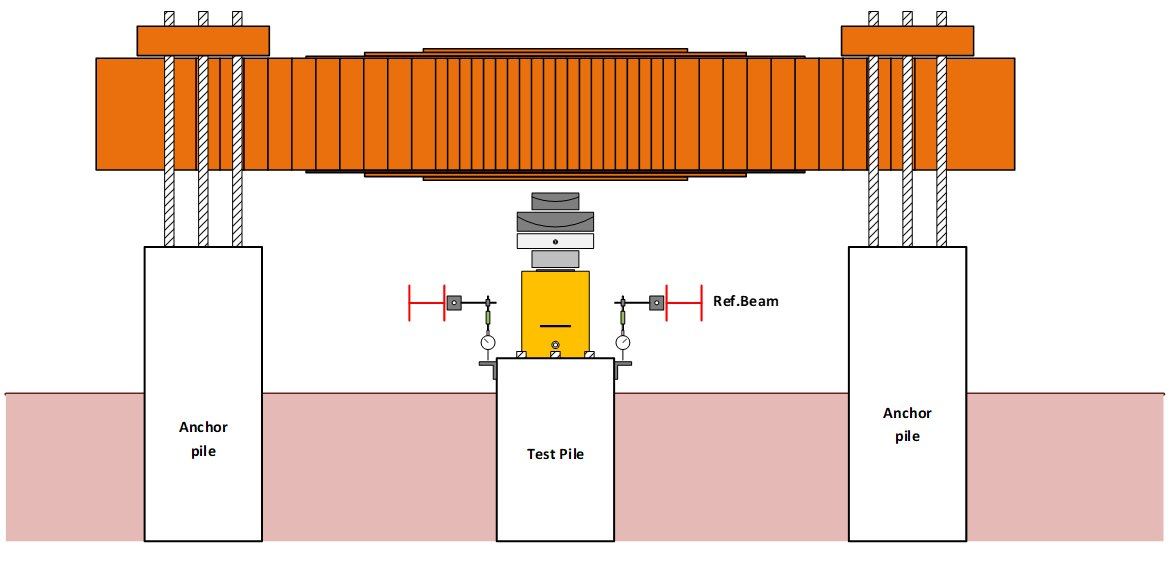

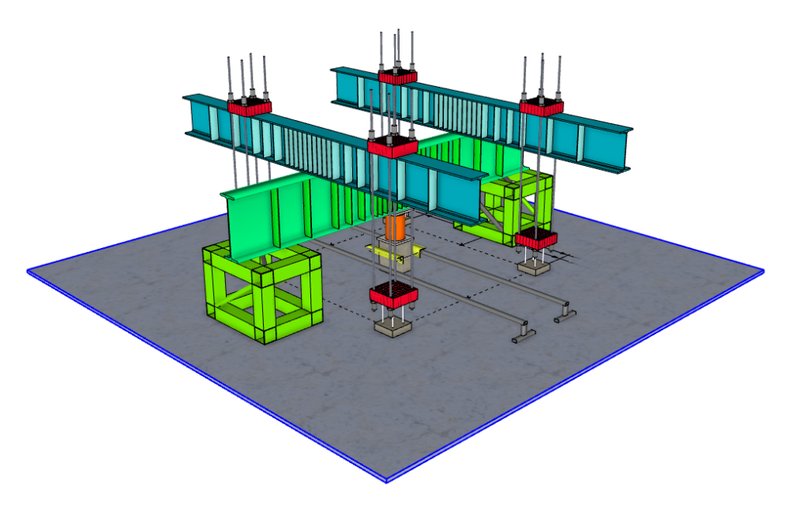

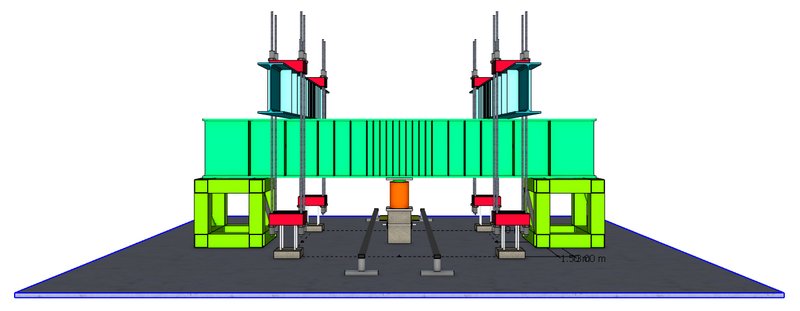

Anchor Pile Method คือการทดสอบกำลังรับน้ำหนักเสาเข็มโดยใช้เสาเข็มสมอ (Anchor Pile หรือ Reaction Pile) รับแรงต้านแทนน้ำหนักถ่วง โครงสร้างประกอบด้วย Test Pile ตรงกลาง Anchor Pile 2–4 ต้นรอบข้าง และคาน Reaction Beam เชื่อมกัน ออกแรงกดผ่าน Hydraulic Jack วัด Settlement ด้วย Reference Beam อิสระ ให้ผลเทียบเท่า Kentledge Method ตามมาตรฐาน ASTM D1143

ข้อแตกต่างจาก Kentledge Method

• ไม่ต้องขนส่งน้ำหนัก—ลดต้นทุนการขนส่งและติดตั้ง Kentledge มากในพื้นที่ห่างไกล
• เหมาะกับพื้นที่จำกัด—ไม่ต้องการพื้นที่วาง Stack น้ำหนักขนาดใหญ่
• ยืดหยุ่นสูง—ปรับทิศทาง Reaction ได้ตามสภาพหน้างาน
• ต้องออกแบบ Anchor Pile—Anchor Pile ต้องรับแรงดึงได้เพียงพอ ต้องพิจารณา Uplift Capacity

โครงการที่เหมาะสมกับ Anchor Pile Method

• พื้นที่ก่อสร้างที่ขนส่ง Kentledge เข้าไม่สะดวก เช่น ในเมือง ใต้สะพาน หรือพื้นที่แคบ
• โครงการที่ตอก Anchor Pile พร้อมกับ Production Pile อยู่แล้ว ประหยัดต้นทุนได้มาก
• ทดสอบเสาเข็มเจาะขนาดใหญ่ที่ไม่ต้องการ Kentledge น้ำหนักสูงมาก

Instrumented Static Load Test คืออะไร?

Instrumented Static Load Test คือ Static Load Test ตามมาตรฐาน ASTM D1143 ที่ติดตั้ง Strain Gauge ไว้หลายระดับตามความยาวเสาเข็มตั้งแต่ก่อนหล่อ เมื่อเพิ่มน้ำหนักแต่ละขั้นจะอ่านค่าความเครียดทุกระดับแล้วแปลงเป็นแรงในเสาเข็ม ทำให้แยกได้ว่าน้ำหนักถูกถ่ายลงดินด้วยแรงเสียดทานผิว (Skin Friction) ของแต่ละชั้นดินเท่าไหร่ และเหลือถึงปลายเข็ม (End Bearing) เท่าไหร่ — ข้อมูลที่ Static Load Test ธรรมดาให้ไม่ได้

ข้อมูลที่ได้จากการทดสอบ

• Load Transfer Curve—กราฟแรงในเสาเข็มตามความลึก ทุกขั้นน้ำหนัก
• Unit Skin Friction รายชั้นดิน—ค่าแรงเสียดทานจริงของแต่ละชั้น ใช้เทียบกับค่าที่ใช้ออกแบบ
• End Bearing—แรงแบกทานที่ปลายเสาเข็ม
• Load–Settlement Curve—ผลเดียวกับ Static Load Test ทั่วไป

คุ้มที่จะทำเมื่อไหร่

• โครงการที่มีเสาเข็มจำนวนมาก ข้อมูลจากเข็มทดสอบไม่กี่ต้นอาจใช้ปรับความยาวเข็มทั้งโครงการได้
• ชั้นดินซับซ้อน เช่น ดินเหนียวอ่อนหนาสลับชั้นทราย ที่พารามิเตอร์ออกแบบไม่แน่นอนสูง
• เสาเข็มยาวหรือรับน้ำหนักสูง ที่สัดส่วนแรงผิว/ปลายมีผลต่อความปลอดภัยและค่าก่อสร้างมาก

ข้อกำหนดก่อนทดสอบ

ต้องตัดสินใจก่อนหล่อเสาเข็ม เพราะเกจต้องผูกติดกับโครงเหล็กเสริมและฝังอยู่ในคอนกรีต ระดับติดตั้งกำหนดให้คร่อมรอยต่อชั้นดินจากผลเจาะสำรวจ และต้องป้องกันสายสัญญาณระหว่างหย่อนโครงเหล็กและเทคอนกรีต ดูงานติดตั้งเครื่องมือวัดเพิ่มเติมที่ บริการติดตั้งเครื่องมือวัด

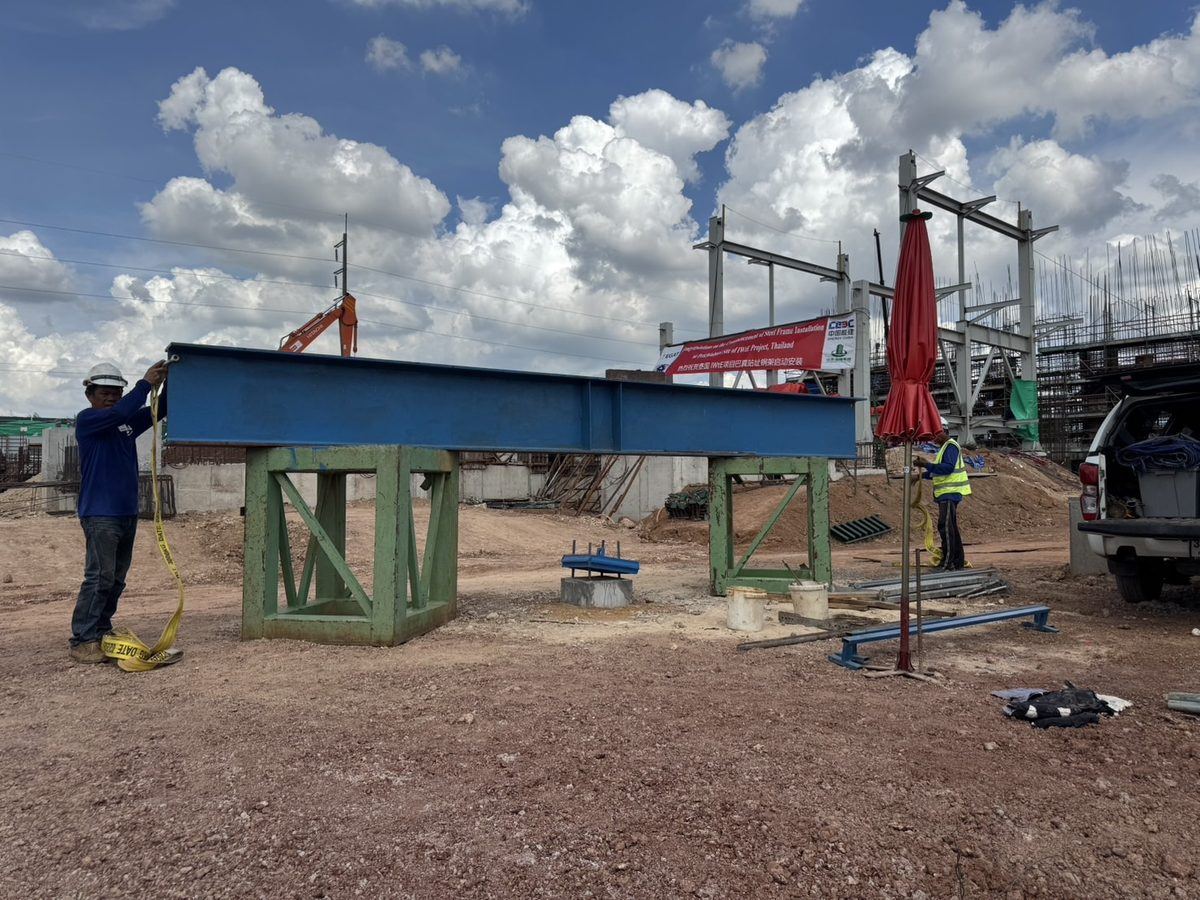

Static Tension Pile Load Test คืออะไร?

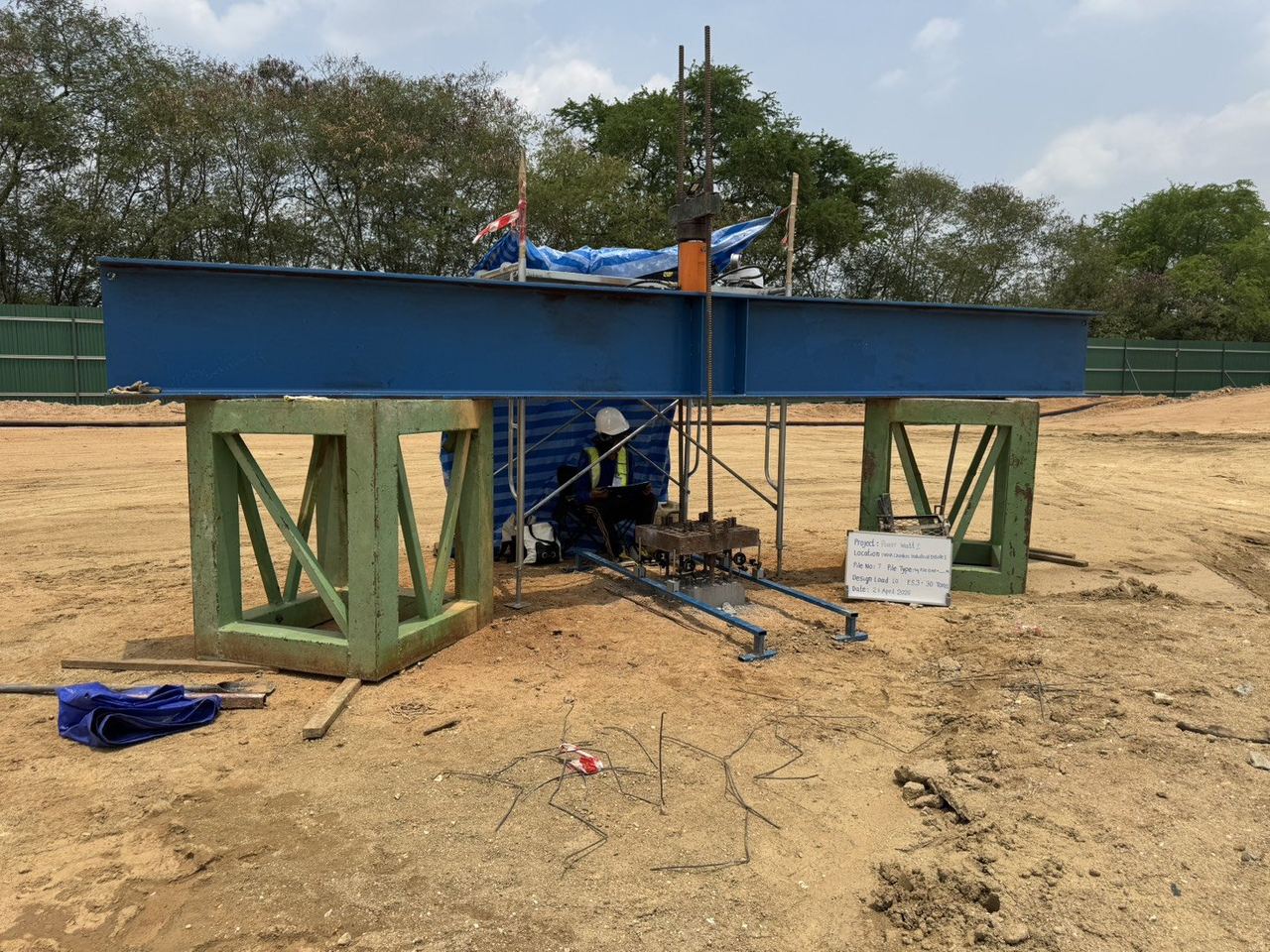

Static Tension Pile Load Test หรือ Uplift Test คือการทดสอบกำลังรับแรงดึง (Tensile Capacity / Uplift Capacity) ของเสาเข็มโดยออกแรงดึงขึ้นตามแนวแกน ตามมาตรฐาน ASTM D3689 กำลังรับแรงดึงของเสาเข็มเกิดจากแรงเสียดทานผิว (Skin Friction) ระหว่างเสาเข็มกับดินเป็นหลัก โดยไม่นับกำลังรับที่ปลายเสาเข็ม (End Bearing)

หลักการทดสอบ

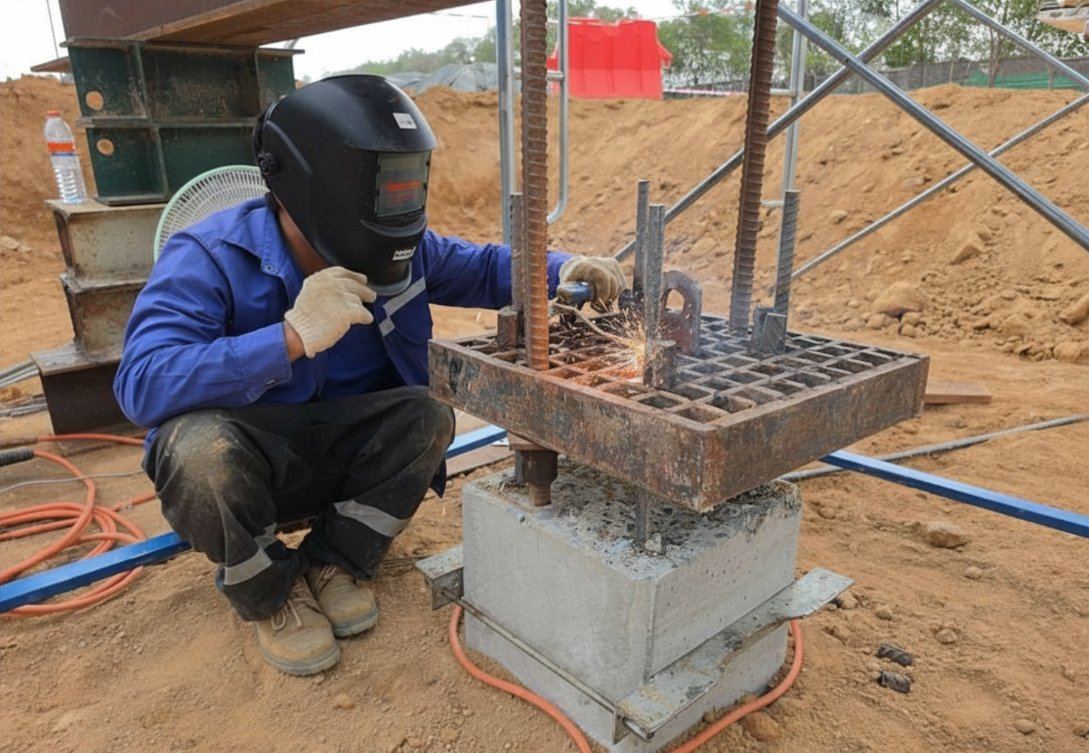

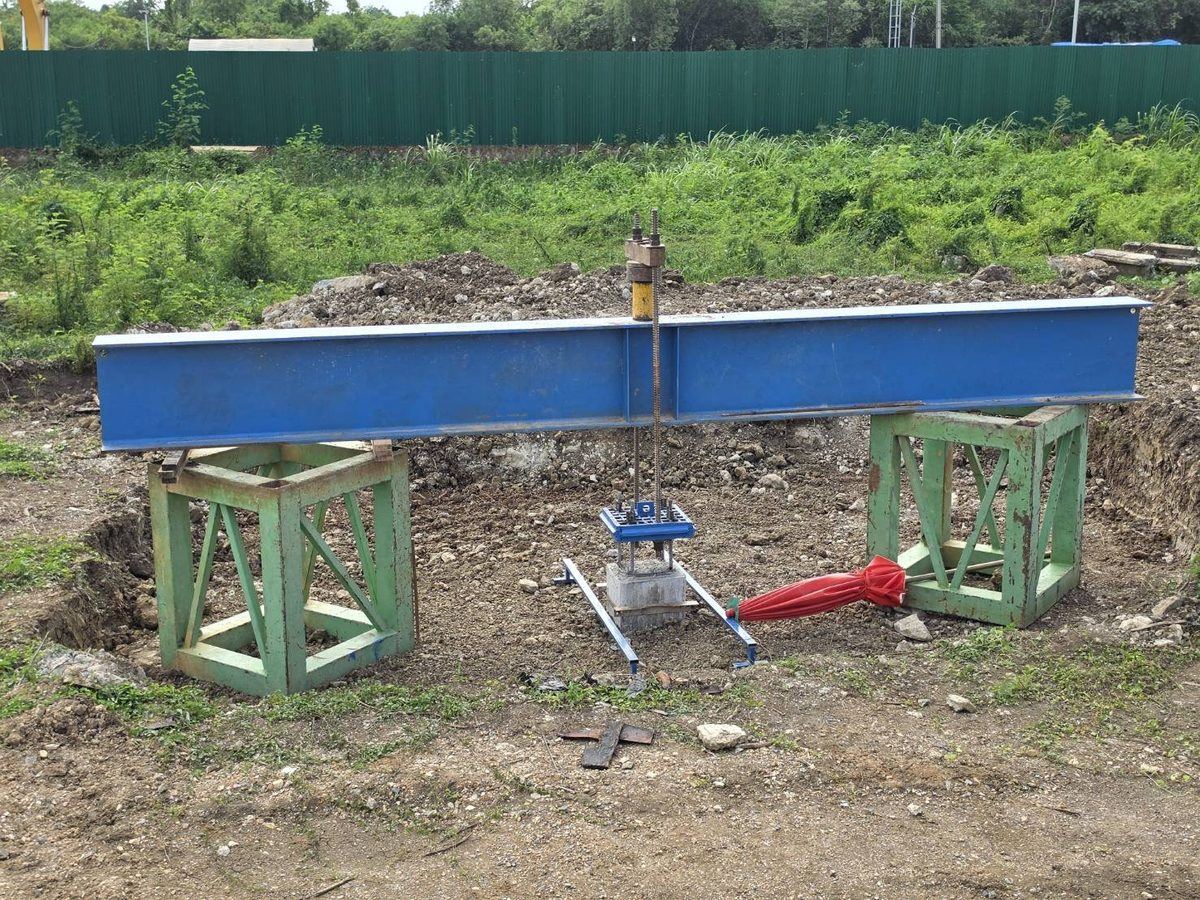

ยึดหัวเสาเข็มกับ Reaction Frame โดยใช้ Rod หรือ Strand ที่เชื่อมกับโครงสร้างคาน ออกแรงดึงผ่าน Hydraulic Jack วัดการยกตัว (Upward Displacement) ด้วย Dial Gauge หรือ LVDT ที่ติดกับ Reference Beam อิสระ บันทึก Load-Uplift Curve ในแต่ละ Load Increment จนถึง 200% ของ Design Tensile Load

โครงการที่ต้องใช้ Tension Test

• หอคอยสายส่งไฟฟ้าแรงสูง (Transmission Tower)—เสาเข็มรับแรงดึงจากโมเมนต์และแรงลมสูงมาก
• โครงสร้างลอยน้ำและท่าเทียบเรือ—รับแรงยกจากน้ำและคลื่น
• อาคารสูงในพื้นที่แผ่นดินไหว—เสาเข็มมุมรับแรงดึงขณะแผ่นดินไหว
• โครงสร้างยึดกันดิน (Anchor Wall / Tie-back)—ต้องการยืนยัน Pullout Capacity ก่อนใช้งาน
• คลังน้ำมันใต้ดินและถังเก็บน้ำ—รับแรงดันน้ำใต้ดินที่พยายามยกโครงสร้างขึ้น

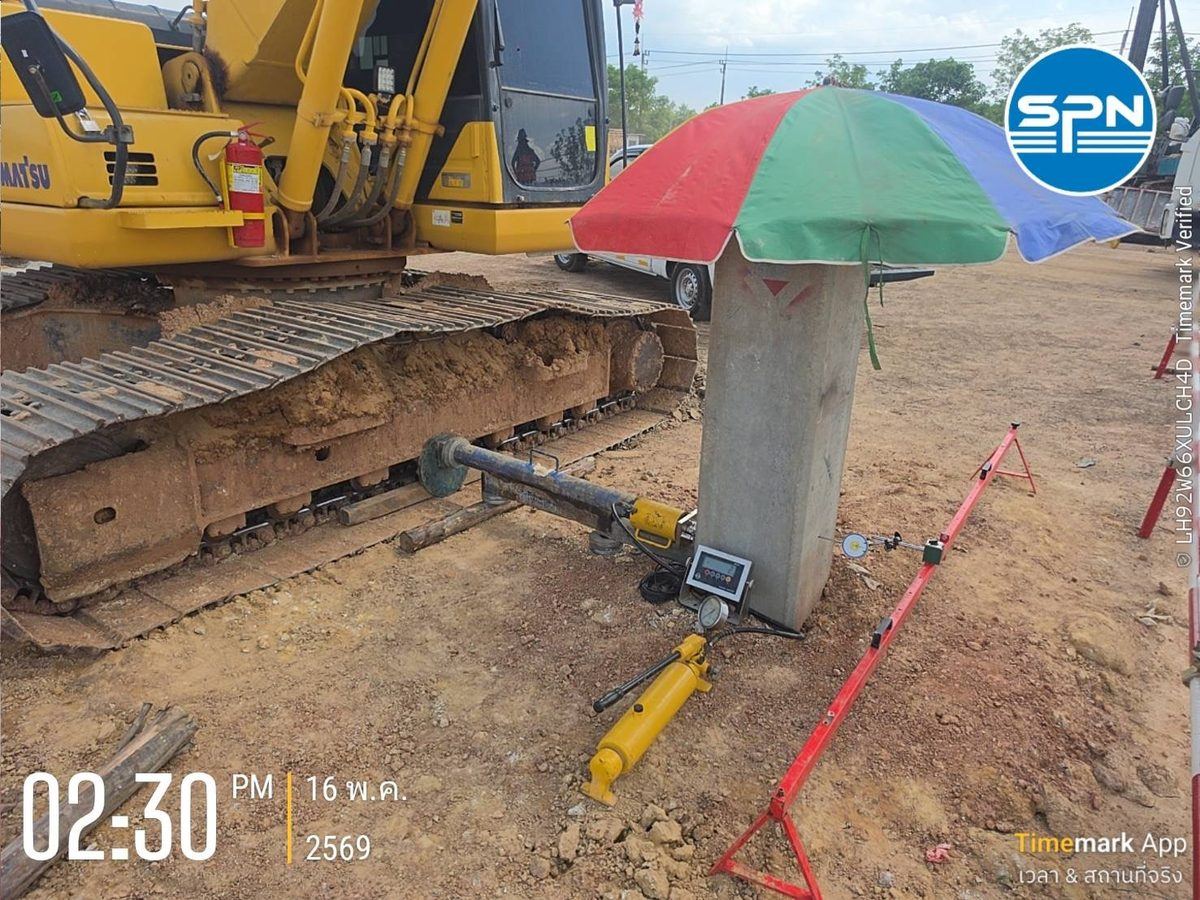

Lateral Pile Load Test คืออะไร?

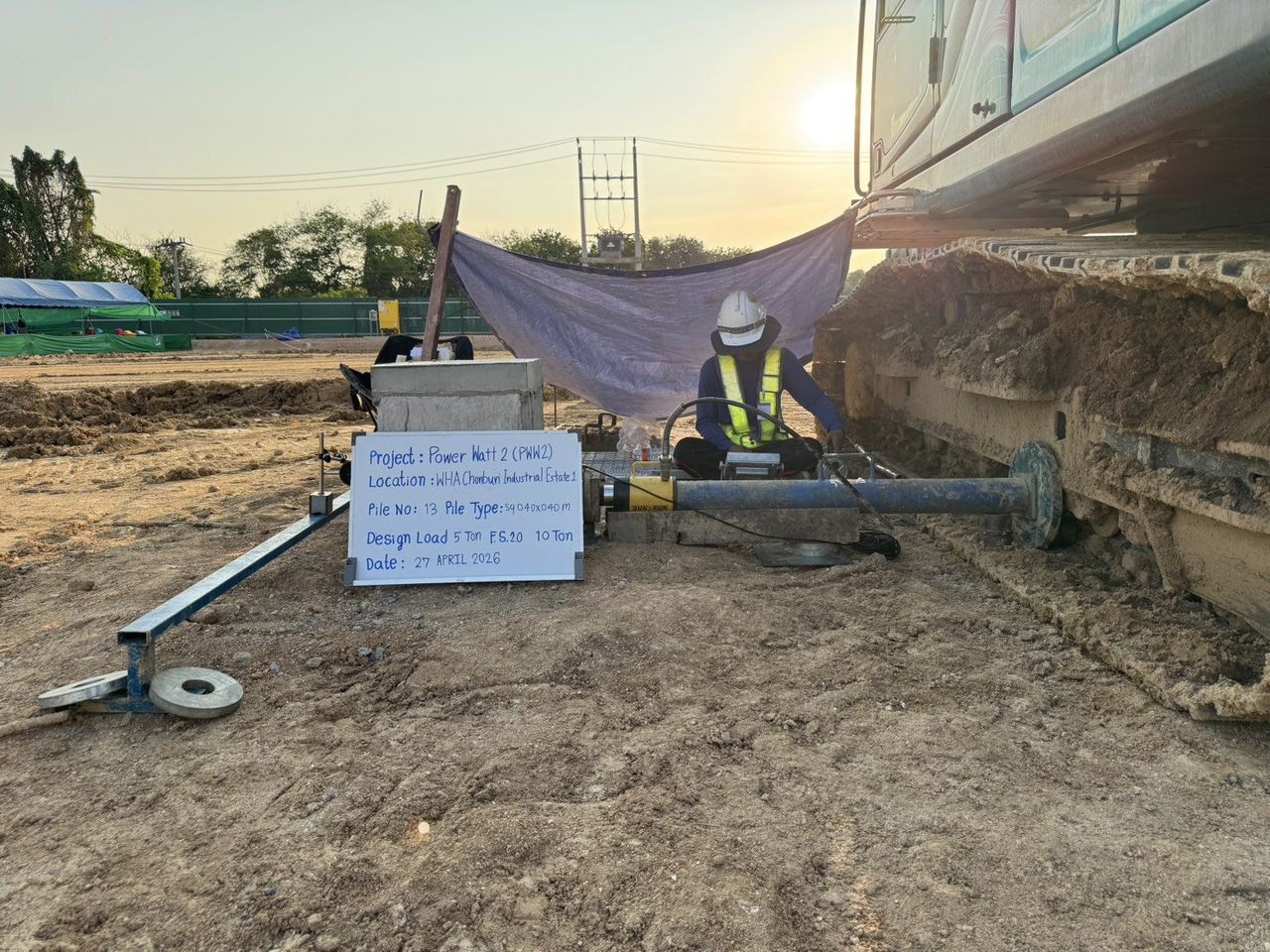

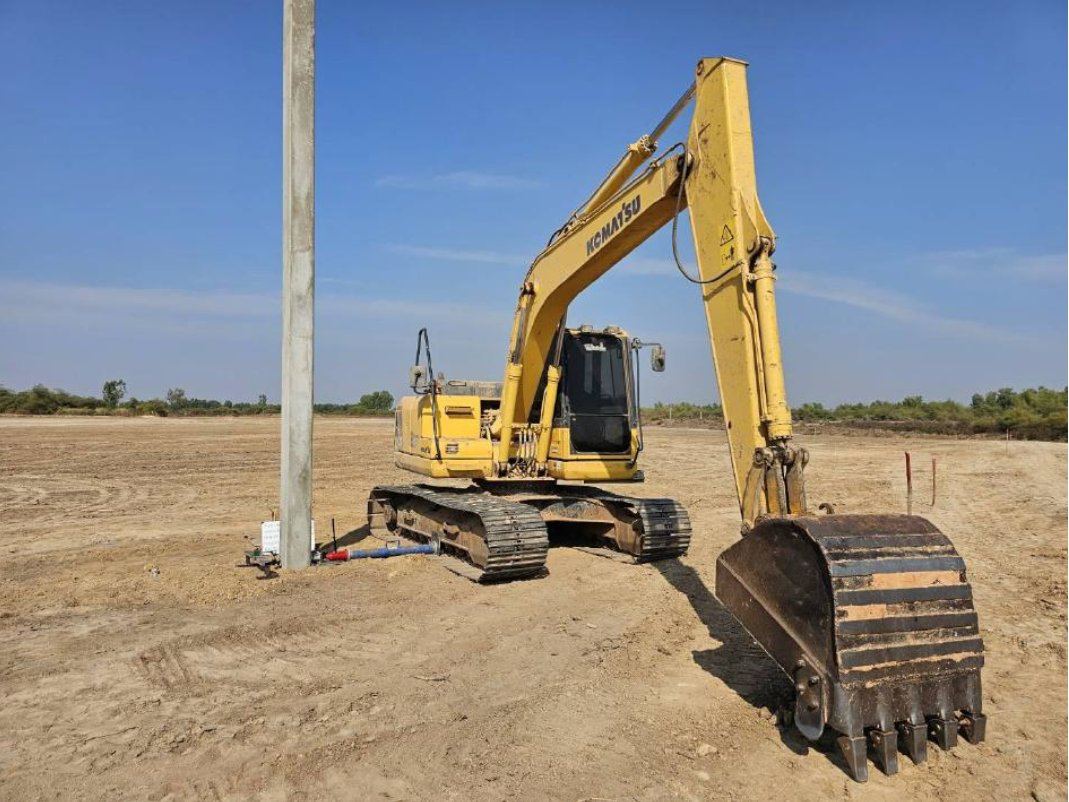

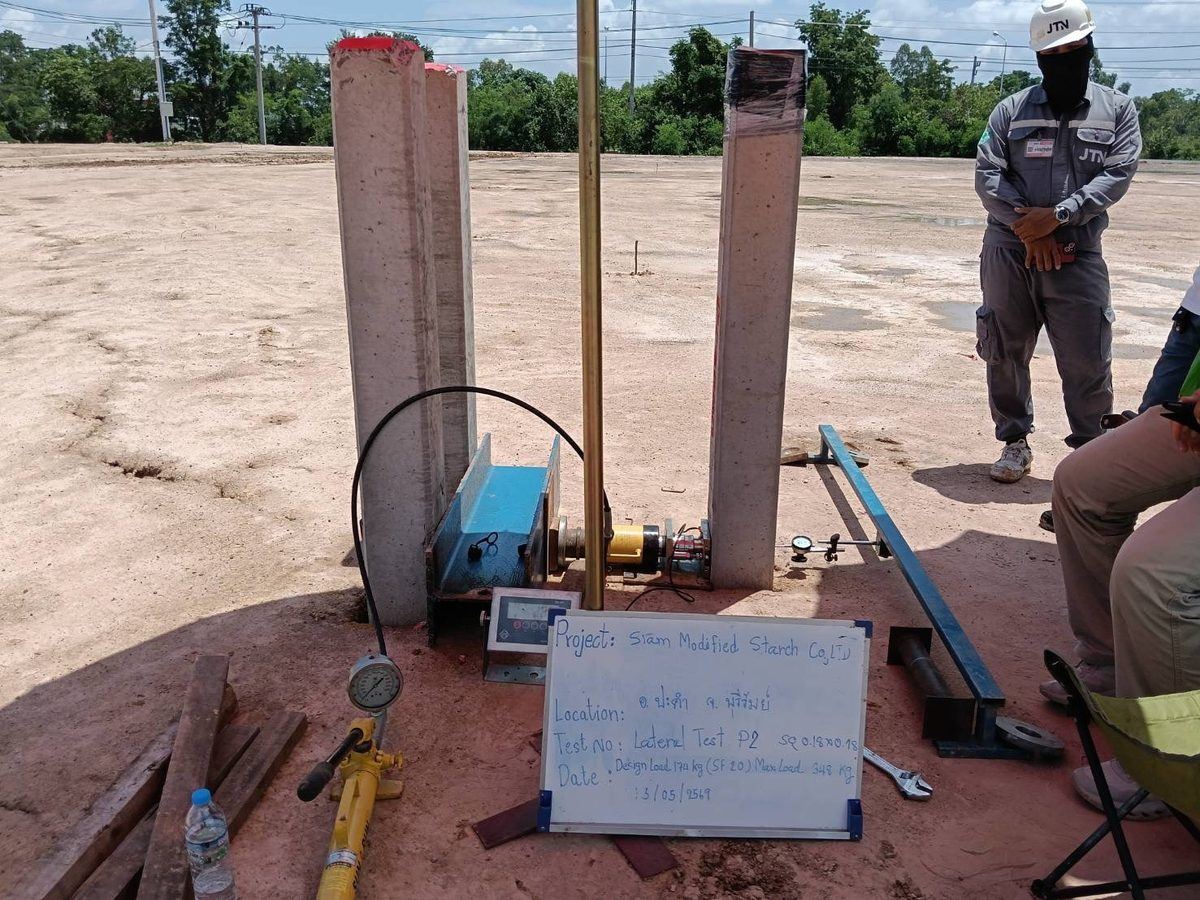

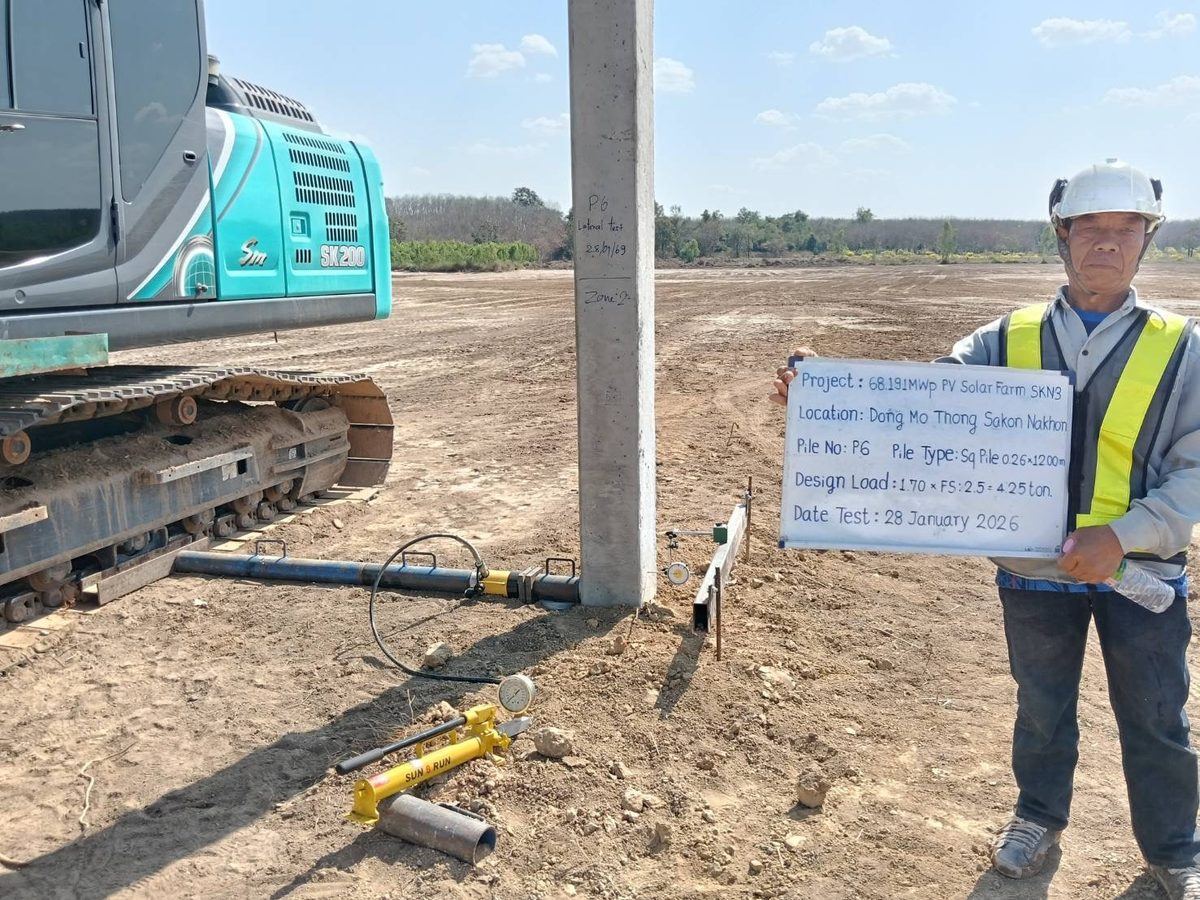

Lateral Pile Load Test คือการทดสอบกำลังรับแรงกระทำในแนวนอน (Lateral Capacity) และพฤติกรรมการเคลื่อนตัวด้านข้าง (Lateral Deflection) ของเสาเข็มตามมาตรฐาน ASTM D3966 ออกแรงผ่าน Hydraulic Jack ระหว่างเสาเข็มทดสอบกับ Reaction ซึ่งอาจเป็นเสาเข็มข้างเคียง รถขุด หรือโครงสร้างที่มีอยู่ วัดการเคลื่อนตัวด้วย Dial Gauge หรือ Electronic Displacement Transducer พร้อม Reference Beam อิสระ

ข้อมูลที่ได้จากการทดสอบ

• Load-Deflection Curve—ความสัมพันธ์ระหว่างแรงกระทำด้านข้างกับการเคลื่อนตัว ใช้ยืนยันการออกแบบ
• Subgrade Reaction Modulus (p-y Curve)—พารามิเตอร์สำหรับวิเคราะห์พฤติกรรมเสาเข็มรับแรงด้านข้าง
• Ultimate Lateral Capacity—กำลังรับแรงด้านข้างสูงสุดก่อนเสาเข็มล้มเหลว
• Bending Moment Profile—หากติด Strain Gauge ตามความยาวเสาเข็ม สามารถระบุตำแหน่ง Maximum Moment ได้

โครงการที่ต้องใช้ Lateral Load Test

• เสาตอม่อสะพานและทางยกระดับ—รับแรงเบรก แรงลม และแรงแผ่นดินไหวในแนวราบ
• ท่าเทียบเรือและโครงสร้างชายฝั่ง—รับแรงกระแทกเรือและแรงคลื่น
• เสาเข็มในงานขุดลึก (Deep Excavation)—ยืนยัน Lateral Stiffness ของระบบค้ำยัน
• อาคารในพื้นที่แผ่นดินไหว—ตรวจสอบพฤติกรรมเสาเข็มภายใต้แรงแผ่นดินไหว
• เสาเข็มสำหรับกำแพงกันดิน (Retaining Wall)—ยืนยัน Passive Resistance ของดิน

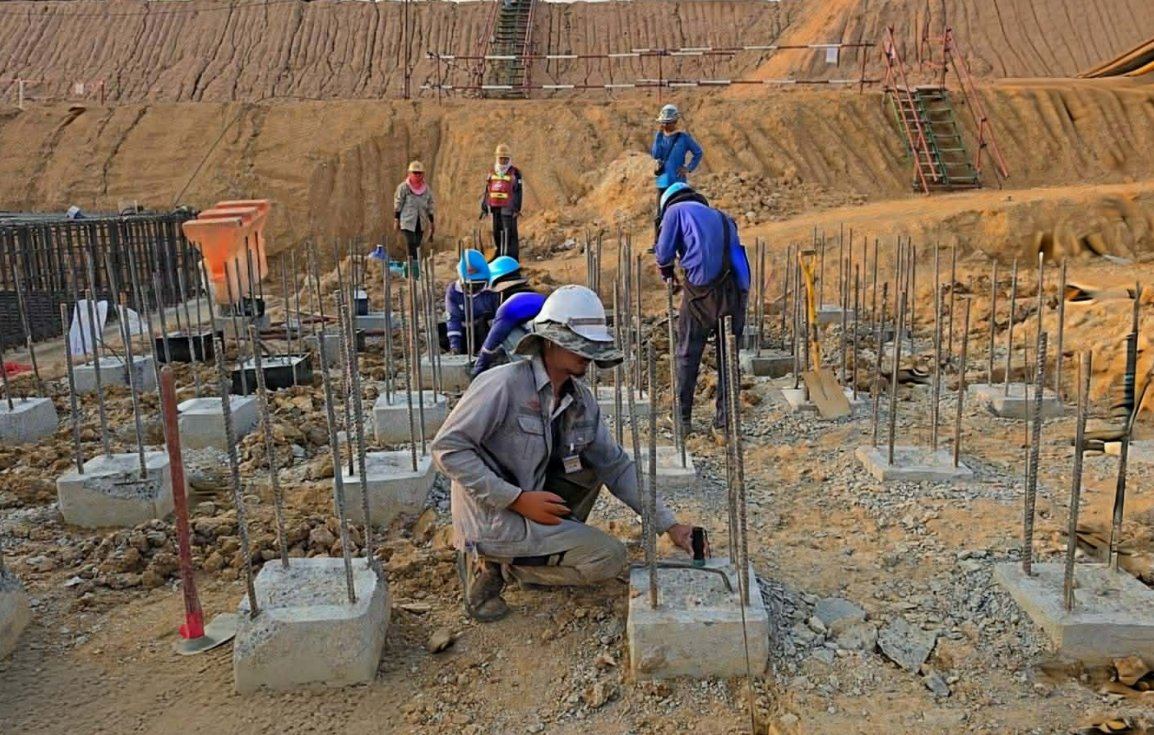

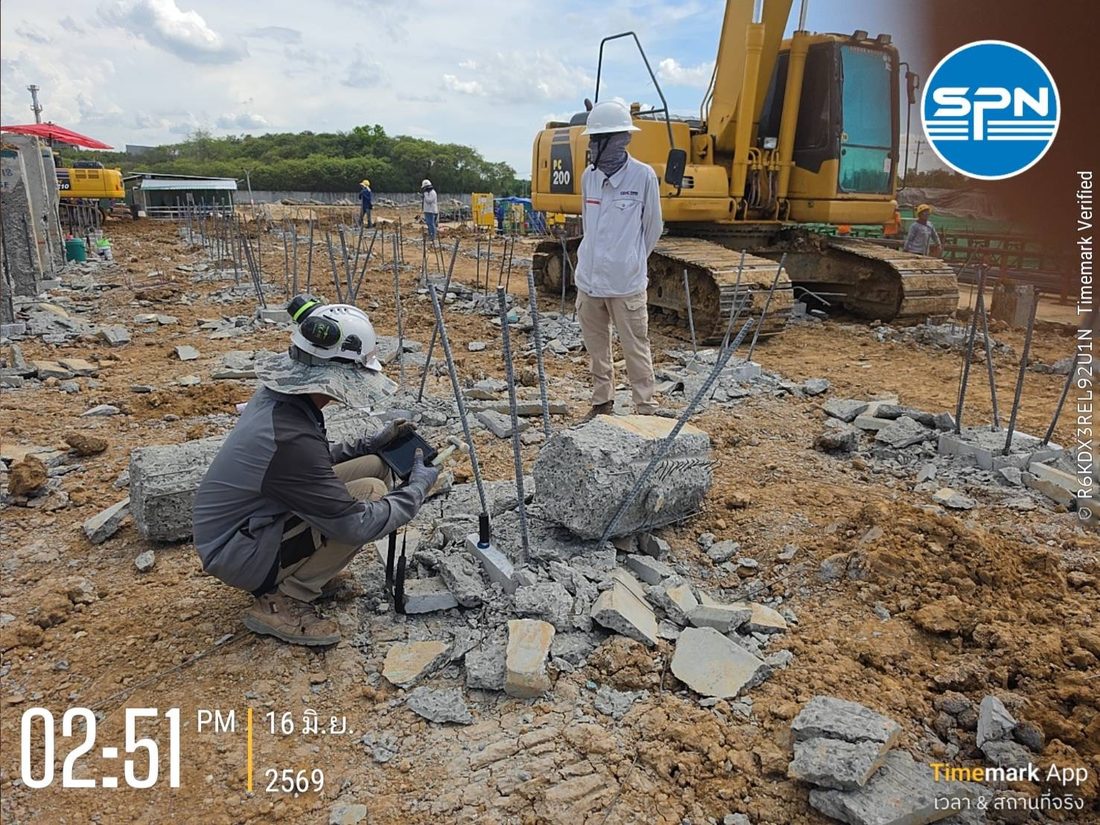

Seismic Pile Integrity Test (PIT) คืออะไร?

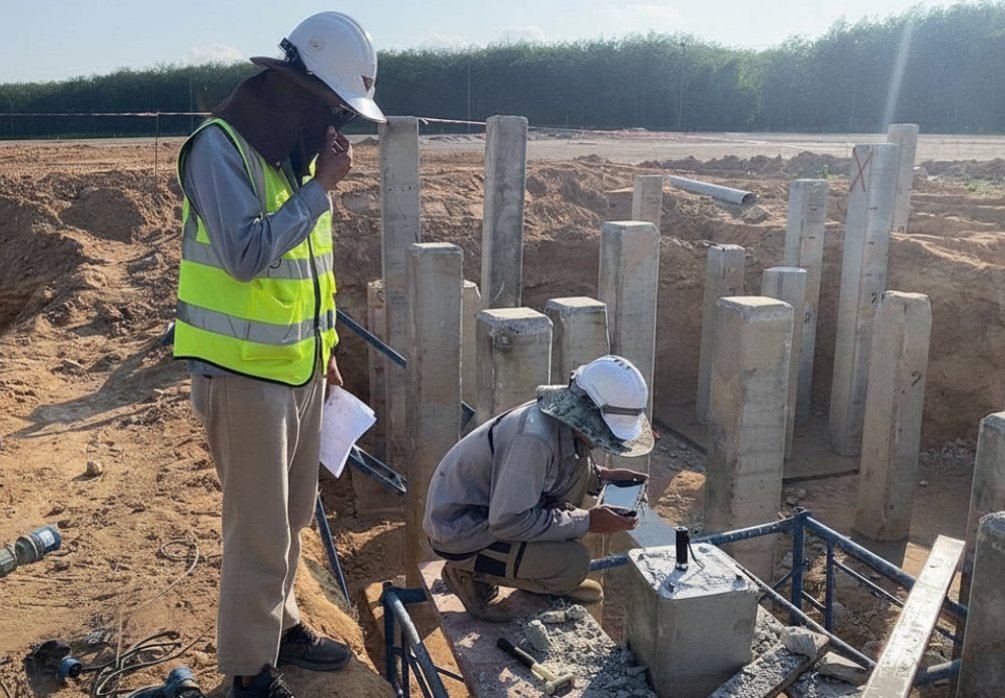

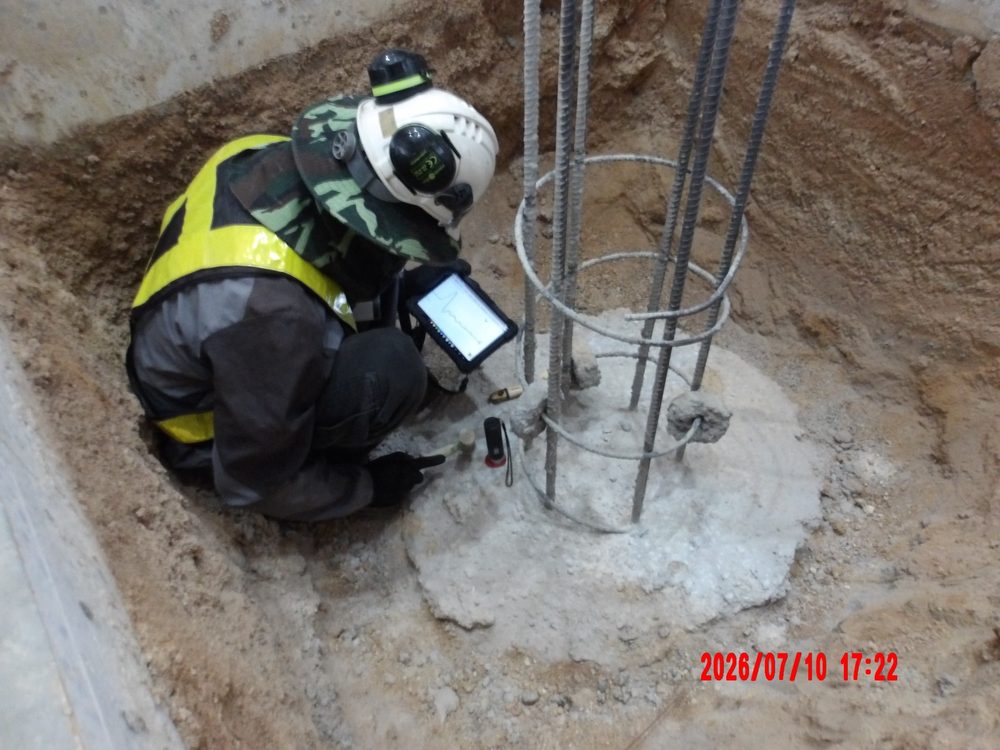

Seismic Pile Integrity Test หรือ Low Strain Integrity Test คือการทดสอบความสมบูรณ์ของเสาเข็มแบบไม่ทำลาย (Non-Destructive Test) ตามมาตรฐาน มยผ.1551-51 และ ASTM D5882-16 (ถูกถอนปี 2025 — ยึด มยผ. เป็นเกณฑ์หลัก) โดยใช้ค้อนน้ำหนักเบาเคาะที่หัวเสาเข็ม สร้างคลื่นความเค้น (Stress Wave) ที่วิ่งลงตลอดความยาวเสาเข็ม รับสัญญาณกลับด้วย Accelerometer หรือ Velocity Transducer วิเคราะห์ด้วยโปรแกรม PILE INTEGRITY TESTER (PIT-W) เพื่อหาตำแหน่งและขนาดของข้อบกพร่อง (อ่านเพิ่มเติม: วิธีอ่านผล Seismic Test)

สิ่งที่ตรวจพบได้จาก PIT Test

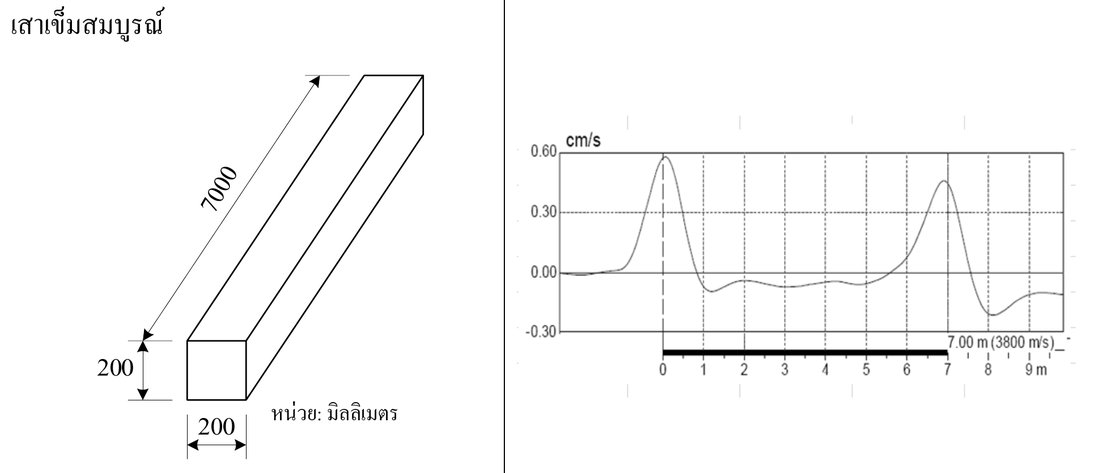

• รอยแตกร้าว (Crack)—เสาเข็มแตกระหว่างการตอกหรือขนส่ง แสดงเป็น Early Reflection ในกราฟ

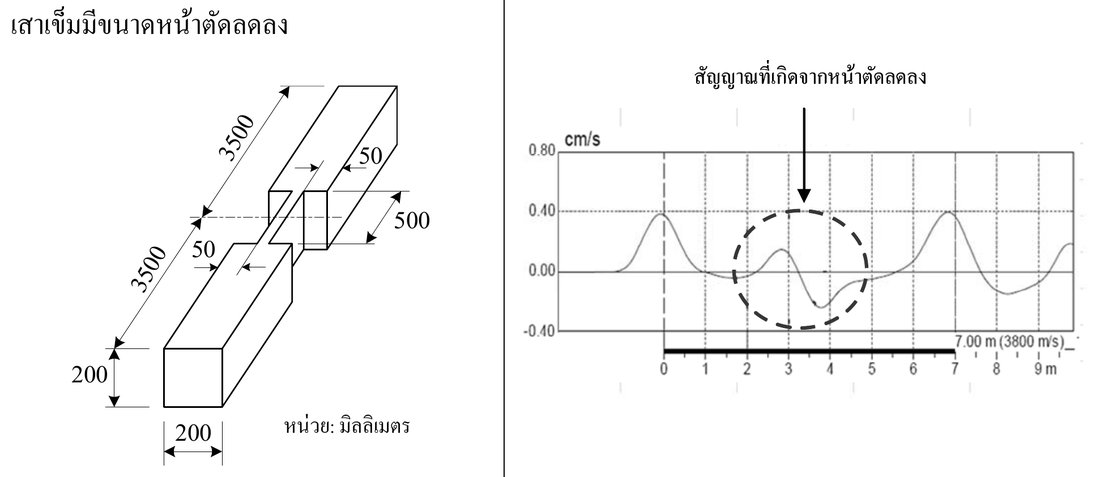

• การลดหน้าตัด (Necking)—เสาเข็มเจาะที่เส้นผ่านศูนย์กลางแคบลงในบางระดับ
• ข้อต่อเสาเข็ม (Pile Joint)—รอยต่อระหว่างท่อนเสาเข็ม ตรวจสอบความต่อเนื่อง
• ปลายเสาเข็ม (Pile Toe)—ยืนยันความยาวเสาเข็มเทียบกับแบบก่อสร้าง
• โพรงหรือคอนกรีตไม่แน่น—ในเสาเข็มเจาะที่มีคุณภาพคอนกรีตต่ำกว่ามาตรฐาน

ข้อจำกัดของ PIT Test

PIT Test มีข้อจำกัดสำหรับเสาเข็มที่มีอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D) สูงกว่า 30 เพราะสัญญาณจะลดทอนก่อนถึงปลายเข็ม และไม่เหมาะสำหรับการตรวจสอบข้อบกพร่องในระดับลึกมาก ในกรณีดังกล่าวแนะนำให้ใช้ CSL Test หรือ Parallel Seismic Test ร่วมด้วย

โครงการที่เหมาะสมกับ PIT Test

• ตรวจสอบเสาเข็มทั้งโครงการหลังตอกเสร็จ เพื่อ QC เบื้องต้นก่อนเทฐาน
• เสาเข็มที่สงสัยว่าแตกหรือเสียหายระหว่างการตอก
• ตรวจสอบเสาเข็มเดิมในงานซ่อมแซมอาคารก่อนเพิ่มโหลด
• ยืนยันความยาวเสาเข็มร่วมกับข้อมูล Boring Log

Side Echo Test คืออะไร?

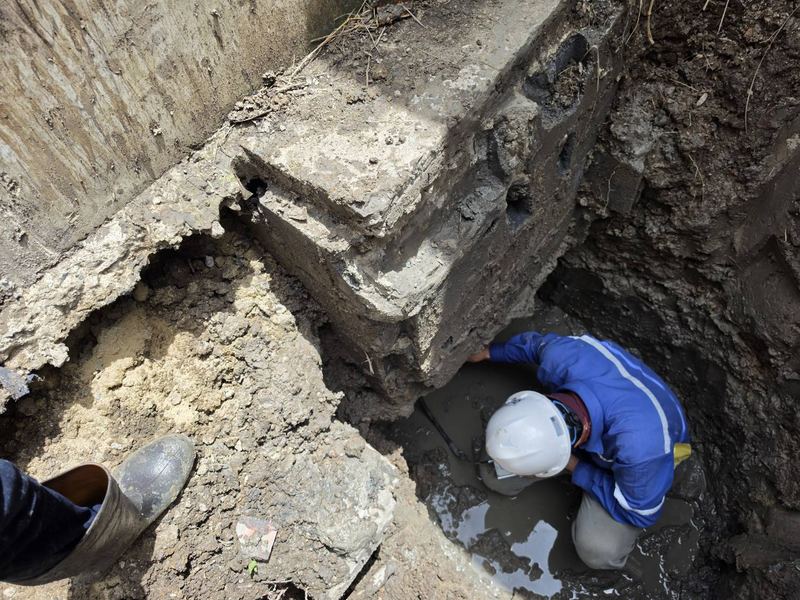

การทดสอบความสมบูรณ์ของเสาเข็มทางด้านข้าง (Side Echo Test) เป็นการทดสอบที่พัฒนามาจากการทดสอบความสมบูรณ์ของเสาเข็มด้วยวิธี Seismic Integrity Test ทั่วไป เพื่อให้สามารถทดสอบความสมบูรณ์ของเสาเข็มในกรณีที่ไม่สามารถติดหัววัดสัญญาณที่หัวเสาเข็มได้ เช่น กรณีที่มีโครงสร้างด้านบนอยู่เหนือหัวเสาเข็มทดสอบแล้ว เพื่อทดสอบประเมินความสมบูรณ์ของเสาเข็ม รวมไปถึงสามารถประเมินความยาวเสาเข็มได้ (ในกรณีที่พบสัญญาณสะท้อนกลับที่ปลายเข็มอย่างชัดเจน)

หลักการทดสอบ

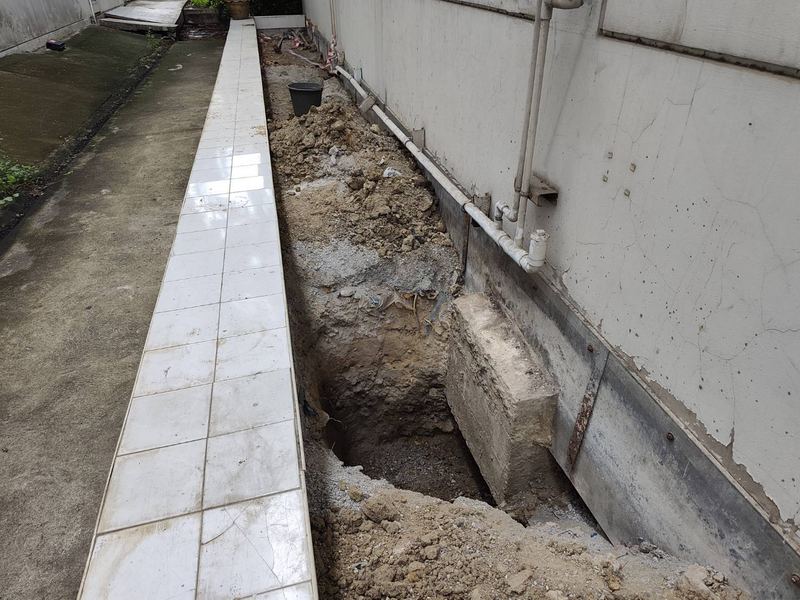

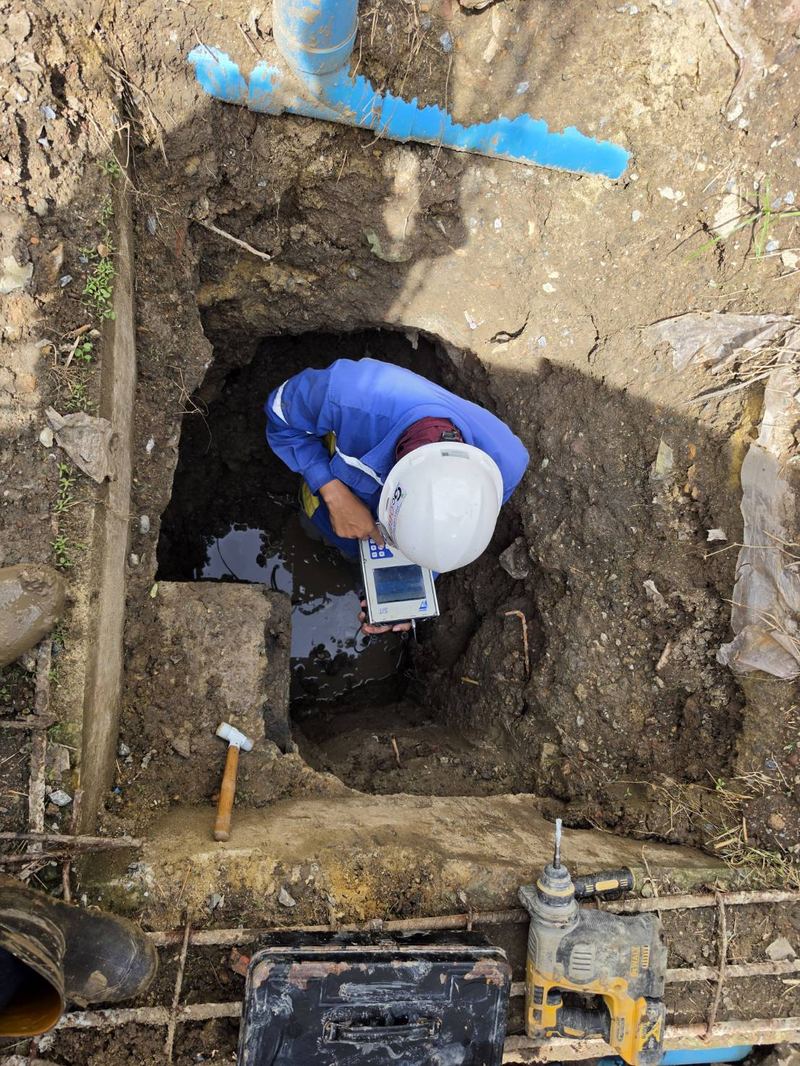

• ขุดเปิดหลุมข้างฐานราก—ขุดดินข้างฐานรากหรือตอม่อจนเห็นผิวด้านข้างของเสาเข็มใต้ฐานราก
• ติดตั้งจุดเคาะและหัววัดสัญญาณ—ยึดแผ่นรับแรงกระแทก (Transfer Block) และหัววัดสัญญาณ (Accelerometer) ที่ผิวด้านข้างของเสาเข็ม
• เคาะและบันทึกสัญญาณ—เคาะด้วยค้อนมือให้คลื่นความเค้นวิ่งไปตามตัวเข็ม บันทึกสัญญาณสะท้อนด้วยเครื่อง Seismic Integrity Tester
• วิเคราะห์ผล—แปลผลกราฟสัญญาณสะท้อน (Reflectogram) หาความผิดปกติในตัวเข็ม และระดับปลายเข็มเมื่อพบสัญญาณสะท้อนชัดเจน

เหมาะกับงานแบบไหน

• เสาเข็มที่หล่อฐานราก ตอม่อ หรือมีโครงสร้างอยู่เหนือหัวเข็มแล้ว
• ตรวจเสาเข็มอาคารเดิมก่อนต่อเติม ซ่อมแซม หรือเพิ่มน้ำหนักบรรทุก (ดู ตรวจเสาเข็มอาคารเดิม)
• อาคารที่มีการทรุดตัวหรือรอยร้าว ต้องการตรวจสภาพเสาเข็มใต้ฐานราก
• ประเมินความยาวเสาเข็มเดิมเบื้องต้น เมื่อพบสัญญาณสะท้อนที่ปลายเข็มชัดเจน

ข้อจำกัดที่ควรทราบ

ต้องขุดเปิดหลุมให้ถึงผิวด้านข้างของเสาเข็ม หากระดับน้ำใต้ดินสูงต้องสูบน้ำออกก่อนทดสอบ สัญญาณสะท้อนจากฐานรากและโครงสร้างด้านบนอาจรบกวนการแปลผล จึงแปลผลได้ยากกว่า Seismic Integrity Test ที่หัวเข็มปกติ และประเมินความยาวได้เฉพาะกรณีที่เห็นสัญญาณสะท้อนที่ปลายเข็มชัดเจน — หากต้องการยืนยันความยาวเสาเข็มเดิมโดยตรง แนะนำ Parallel Seismic Test (ASTM D8381)

Cross-Hole Sonic Logging (CSL) คืออะไร?

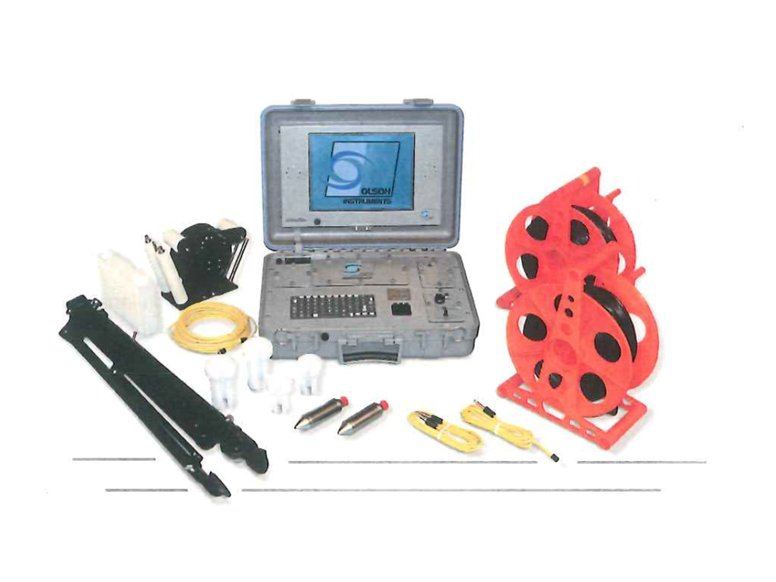

Cross-Hole Sonic Logging (CSL) คือการทดสอบคุณภาพคอนกรีตในเสาเข็มเจาะ (Bored Pile) แบบไม่ทำลาย โดยส่งคลื่นอัลตราโซนิกจาก Transmitter Probe ในท่อน้ำ (Water-filled Access Tube) หนึ่งไปยัง Receiver Probe ในอีกท่อหนึ่ง วัดความเร็วคลื่น (Wave Velocity) และพลังงาน (Signal Energy) ที่เดินทางผ่านเนื้อคอนกรีต ตามแนวทาง ASTM D6760-16 (ถูก ASTM ถอนสถานะปี 2025 และยังไม่มีฉบับใหม่มาแทน) ปัจจุบันอ้างอิงแนวปฏิบัติ ACI PRC-228.2 เป็นเอกสารแนวทางหลัก ผลการวิเคราะห์แสดงเป็น Waterfall Plot และ Velocity Tomography Map ระบุตำแหน่งและระดับความลึกที่พบข้อบกพร่องได้อย่างแม่นยำ

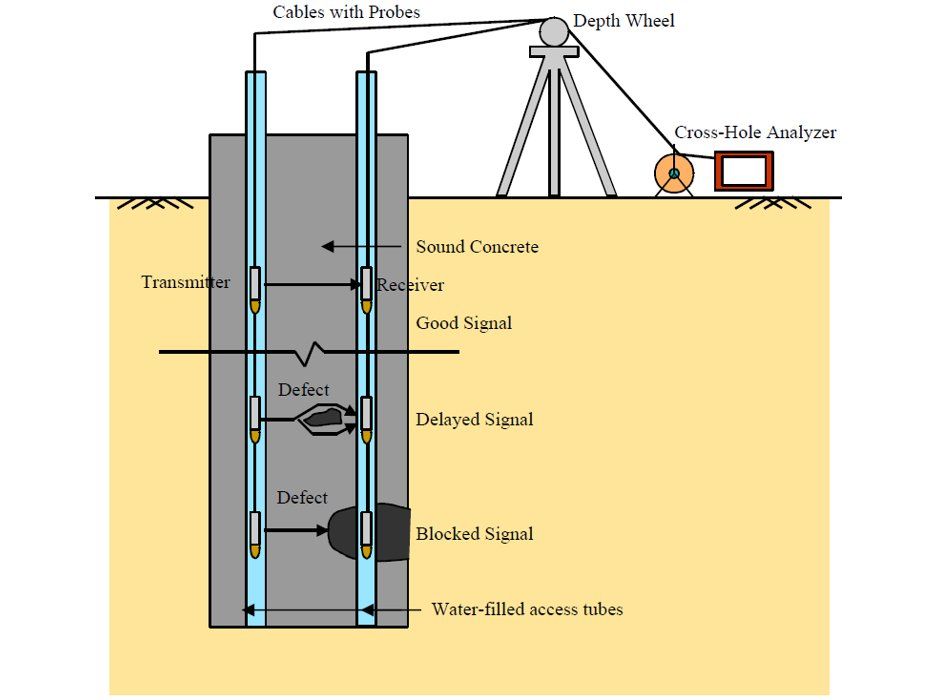

หลักการอ่านผล — Good Signal / Delayed Signal / Blocked Signal

สัญญาณที่รับได้แบ่งเป็น 3 ระดับ ได้แก่ Good Signal คือคลื่นเดินทางตรงผ่านคอนกรีตปกติด้วยความเร็วสูง แสดงว่าคอนกรีตแน่น (Sound Concrete) Delayed Signal คือคลื่นใช้เวลานานขึ้น แสดงว่ามี Defect บางส่วนในเนื้อคอนกรีต เช่น โพรงขนาดเล็กหรือคอนกรีตแยกตัว และ Blocked Signal คือไม่ได้รับสัญญาณหรือสัญญาณอ่อนมาก แสดงว่ามีข้อบกพร่องขนาดใหญ่หรือ Void ขวางเส้นทางการส่งสัญญาณ

โครงการที่เหมาะสมกับ CSL Test

• เสาเข็มเจาะขนาดใหญ่ (Bored Pile / Barrette)—ขนาดเส้นผ่านศูนย์กลางตั้งแต่ 0.60 ม. ขึ้นไป ที่ต้องการยืนยันคุณภาพคอนกรีตก่อนรับโหลดจริง
• โครงการโรงงาน คลังสินค้า และอาคารสูง—ที่มีข้อกำหนดพิเศษจากวิศวกรออกแบบหรือผู้ว่าจ้าง
• เสาเข็มที่สงสัยว่ามีปัญหาจากการก่อสร้าง—เช่น Slurry หรือน้ำซึมเข้าระหว่างการเทคอนกรีต
• โครงการพลังงาน ปิโตรเคมี และโครงสร้างพื้นฐาน—ที่ต้องการเอกสารรับรองคุณภาพ (Quality Assurance)

ข้อกำหนดเบื้องต้นก่อนทดสอบ

เสาเข็มต้องติดตั้ง Access Tube (ท่อ PVC หรือเหล็ก) ในโครงเหล็กเสริมก่อนเทคอนกรีต จำนวนท่อขึ้นกับขนาดเสาเข็ม (แนวทาง FHWA ประมาณ 1 ท่อต่อเส้นผ่านศูนย์กลาง 0.25–0.30 ม. เช่น 3 ท่อสำหรับ ⌀ 0.80 ม. และ 4 ท่อขึ้นไปสำหรับเสาเข็มขนาดใหญ่) ท่อต้องเต็มไปด้วยน้ำก่อนทดสอบ และทดสอบได้เร็วที่สุดหลังคอนกรีตอายุ 7 วัน

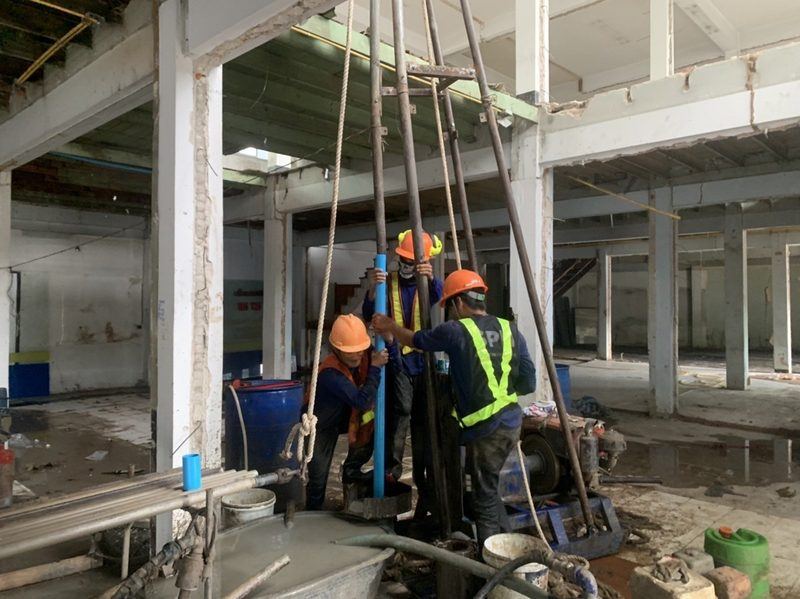

Parallel Seismic Test คืออะไร?

Parallel Seismic Test (PS Test) คือการทดสอบแบบไม่ทำลาย (Non-Destructive Test) ที่ใช้ประเมินความยาวของเสาเข็มหรือโครงสร้างใต้ดิน (Foundation Depth Assessment) โดยไม่ต้องขุดเปิดหน้างาน วิธีนี้เหมาะอย่างยิ่งสำหรับโครงสร้างเก่าที่ไม่มีแบบก่อสร้าง (As-Built Drawing) หรือเสาเข็มที่ไม่สามารถเข้าถึงหัวเสาได้

หลักการทดสอบ Parallel Seismic

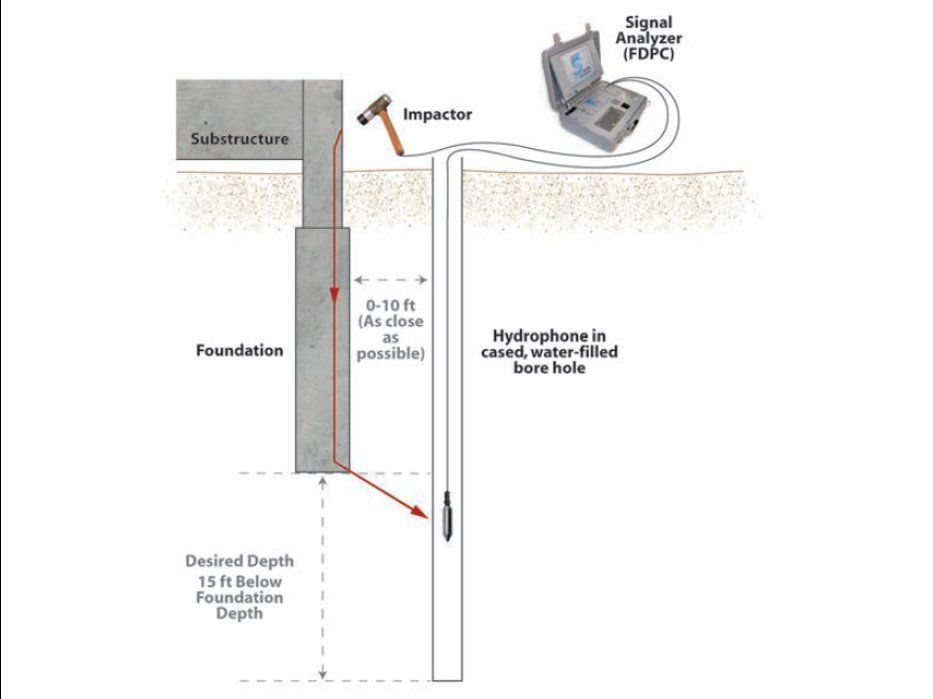

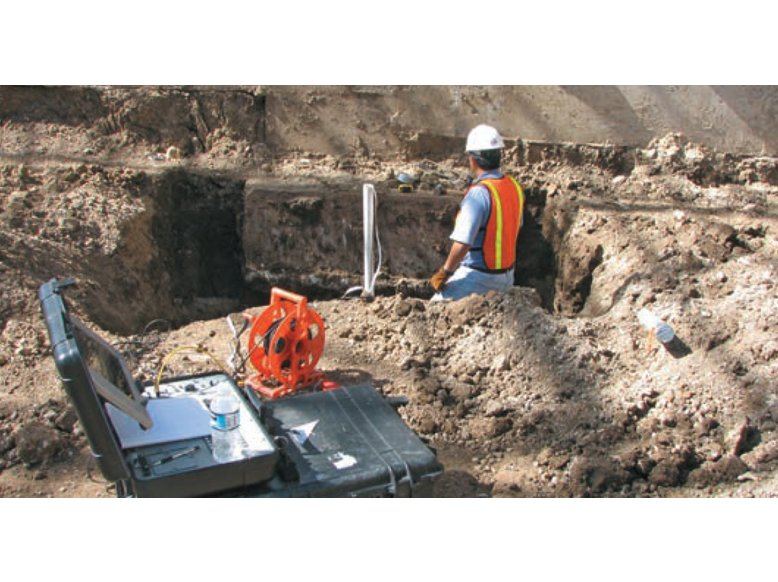

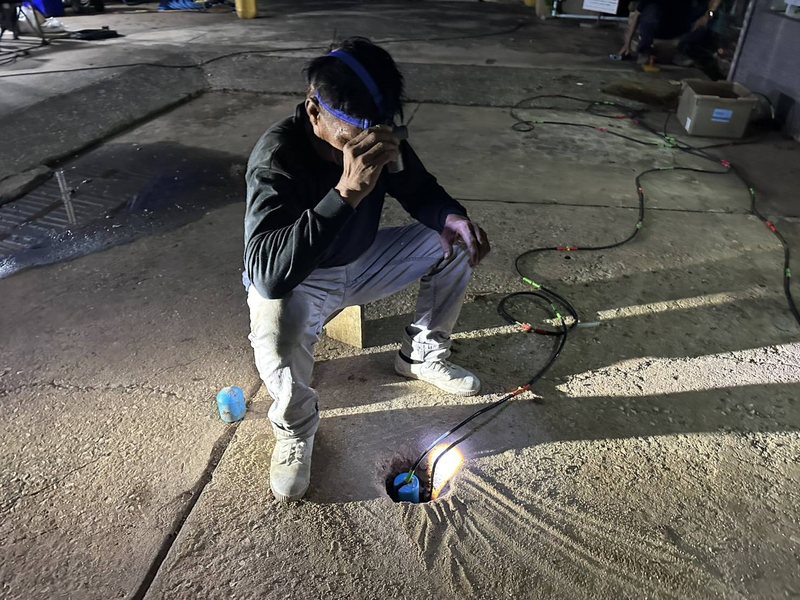

การทดสอบทำโดยเจาะหลุมสำรวจ (Borehole) ข้างเสาเข็มในระยะ 1–3 เมตร ให้ลึกกว่าความยาวเสาเข็มที่คาดไว้ จากนั้นตอกหรือกระแทกหัวเสาเข็มเพื่อสร้างคลื่นสั่นสะเทือน แล้วรับสัญญาณด้วย Hydrophone หรือ Geophone ที่ลดระดับลงในหลุมสำรวจทีละช่วง บันทึกเวลาที่คลื่นเดินทางถึงในแต่ละระดับความลึก (Travel Time) วิเคราะห์กราฟ Velocity Profile จะพบว่าความเร็วคลื่นเปลี่ยนแปลงอย่างชัดเจน ณ ตำแหน่งที่คลื่นเดินทางจากเสาเข็มไปสู่ชั้นดินโดยตรง ซึ่งสอดคล้องกับความยาวปลายเสาเข็ม

ข้อดีของ Parallel Seismic Test

• ประเมินความยาวเสาเข็มได้โดยไม่ต้องขุดเปิดหน้างาน — ลดความเสียหายต่อโครงสร้างเดิม
• เหมาะสำหรับเสาเข็มที่หัวเสาเข็มถูกฝังอยู่ใต้ฐานรากหรือพื้นคอนกรีต
• ใช้กับโครงสร้างทุกประเภท — เสาเข็มคอนกรีต เสาเข็มไม้ เสาเข็มเหล็ก และเสาเข็มเจาะ (Bored Pile)
• รองรับการประเมินโครงสร้างพิเศษ เช่น เสาตอม่อสะพาน กำแพงกันดิน Sheet Pile และฝายน้ำ
• ผลการทดสอบแม่นยำสูง เมื่อใช้ร่วมกับข้อมูลชั้นดินจากการเจาะสำรวจ (Soil Boring)

กรณีที่ควรใช้ Parallel Seismic Test

• งานซ่อมแซมและต่อเติมอาคาร—ต้องทราบความยาวเสาเข็มเดิมก่อนออกแบบเพิ่มโหลด
• โครงสร้างไม่มีแบบก่อสร้าง (As-Built)—อาคารเก่า สะพาน ท่าเรือ ที่สร้างมานานและสูญหายแบบ
• ประเมินก่อนรื้อถอนหรือปรับปรุง—ตรวจสอบว่าเสาเข็มเดิมรับน้ำหนักเพิ่มได้หรือไม่
• งานสะพานและโครงสร้างชลประทาน—ประเมินความลึกของฐานรากในน้ำที่เข้าถึงยาก
• กรณีพิพาทและคดีวิศวกรรม—ใช้เป็นหลักฐานเชิงเทคนิคในการพิสูจน์ความยาวเสาเข็ม

ความแตกต่างระหว่าง Parallel Seismic และ Seismic PIT

Seismic PIT (Low Strain) ใช้ตรวจสอบ ความสมบูรณ์ของเสาเข็ม (Integrity) ว่ามีรอยแตกหรือข้อบกพร่องหรือไม่ แต่มีข้อจำกัดในการประเมินความยาวของเสาเข็มที่มีอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางสูง (L/D > 30) ส่วน Parallel Seismic ออกแบบมาเพื่อ ประเมินความยาว (Length Assessment) โดยเฉพาะ ให้ผลแม่นยำกว่าสำหรับเสาเข็มยาวและโครงสร้างฐานรากที่ซับซ้อน

ตรวจเสาเข็มอาคารเดิม คืออะไร?

บริการตรวจฐานรากและเสาเข็มของอาคารที่ใช้งานอยู่ สำหรับกรณีซื้อโรงงานหรือโกดังมือสอง ต่อเติมอาคาร เพิ่มน้ำหนักบรรทุก หรืออาคารที่ไม่มีแบบก่อสร้าง SPN จัดชุดการตรวจให้ตอบคำถามของโครงการโดยตรง แทนการทดสอบทุกอย่าง — เริ่มจากวิศวกรเดินสำรวจสภาพ ขุดหลุมสำรวจเปิดฐานรากในจุดตัวแทน แล้วเลือกวิธีทดสอบที่จำเป็น

ชุดการตรวจที่ใช้บ่อย

• เสาเข็มเดิมยาวเท่าไหร่—Parallel Seismic Test (ASTM D8381)
• เสาเข็มมีรอยแตก/คอคอดไหม—Seismic Integrity Test (มยผ.1551-51) เมื่อเปิดหัวเข็มได้ หรือ Side Echo Test เมื่อมีฐานรากทับหัวเข็ม
• คอนกรีตฐานรากเสื่อมแค่ไหน—Rebound Hammer (ASTM C805) + UPV (ASTM C597) — ดู งานตรวจสอบโครงสร้างแบบไม่ทำลาย
• ดินใต้อาคารรับน้ำหนักได้เท่าไหร่—เจาะสำรวจดิน (ASTM D1586) เพื่อประเมินกำลังรับน้ำหนักเสาเข็มเดิม

สิ่งที่ได้รับ

รายงานสภาพฐานราก ความยาวและความสมบูรณ์ของเสาเข็มในจุดตัวแทน กำลังรับน้ำหนักที่ประเมินได้ และข้อแนะนำสำหรับการต่อเติมหรือเสริมฐานราก รับรองโดยวิศวกร ใช้ประกอบการตัดสินใจซื้อขายหรือออกแบบต่อเติมได้

Pile Bending Test คืออะไร?

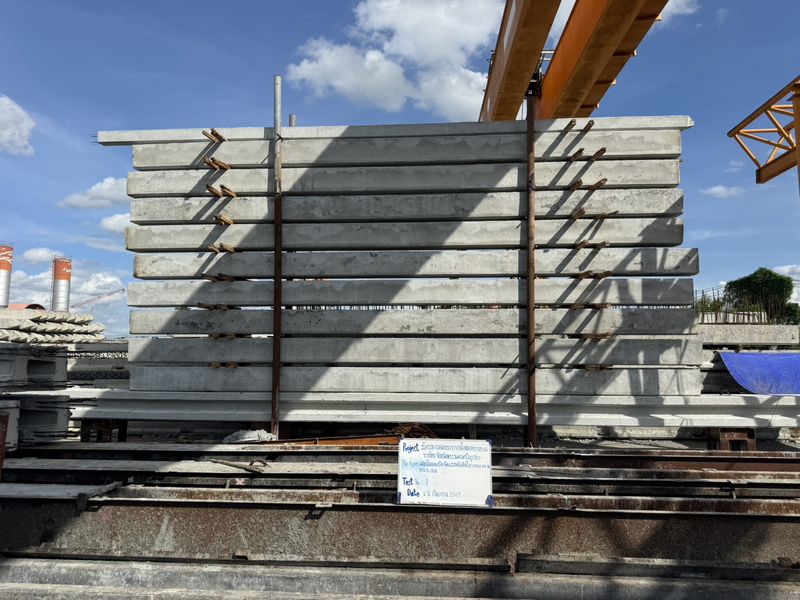

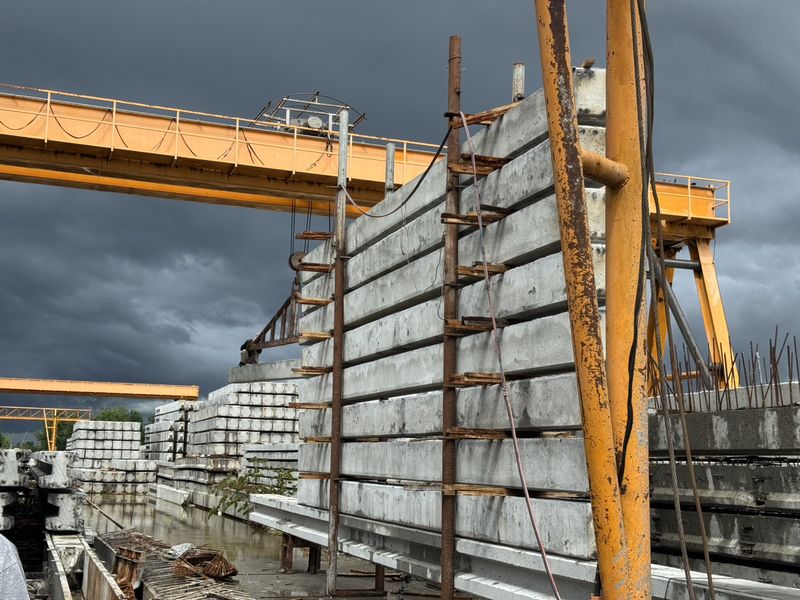

Pile Bending Test คือการทดสอบกำลังรับโมเมนต์ดัดของเสาเข็มคอนกรีตอัดแรงสำเร็จรูป เช่น เสาเข็มไอ เสาเข็มสี่เหลี่ยม หรือเสาเข็มสปัน โดยวางเสาเข็มบนจุดรองรับสองจุดแบบช่วงเดี่ยว (Simply Supported) แล้วเพิ่มน้ำหนักเป็นขั้น (Step Loading) ด้วยบล็อกคอนกรีตถ่วงน้ำหนักหรือแม่แรงไฮดรอลิก จนถึงโมเมนต์ทดสอบที่กำหนด (Proof Load) พร้อมวัดการแอ่นตัวและตรวจรอยร้าวทุกขั้น

เกณฑ์น้ำหนักทดสอบ

โมเมนต์ทดสอบกำหนดตามข้อกำหนดโครงการหรือวิศวกรผู้ออกแบบ เช่น อ้างอิงเกณฑ์การทดสอบน้ำหนักบรรทุกของ ACI 318-19 บทที่ 27 หรือเกณฑ์ ว.ส.ท. SPN จัดทำรายการคำนวณน้ำหนักถ่วง ตำแหน่งวาง และขั้นการเพิ่มน้ำหนักให้ผู้ออกแบบตรวจก่อนทดสอบ

ข้อมูลที่ได้จากการทดสอบ

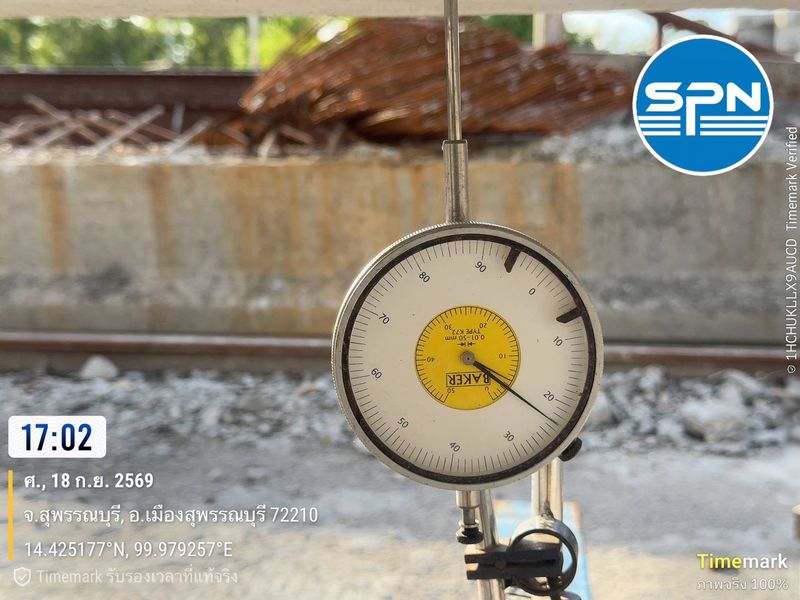

• Load–Deflection Curve—การแอ่นตัวกลางช่วงทุกขั้นน้ำหนัก และการคืนตัวหลังปลดน้ำหนัก
• Cracking Moment—โมเมนต์ที่เริ่มเกิดรอยร้าวแรก
• ความกว้างรอยร้าว—วัดเทียบกับเกณฑ์ยอมรับของโครงการ

งานที่ต้องทดสอบแรงดัด

• เสาเข็มที่ใช้เป็นกำแพงกันดิน ริมคลอง ตลิ่ง และคลองระบายน้ำ ที่รับแรงดัดเป็นหลัก
• ตรวจรับเสาเข็มสำเร็จรูป ก่อนนำไปใช้งานตามข้อกำหนดโครงการ
• เสาเข็มที่สงสัยว่าเสียหาย จากการยก ขนย้าย หรือกองเก็บ
