บริการออกแบบวิศวกรรมโยธาครบวงจร — SPN Soil Engineering

SPN Soil Engineering ให้บริการออกแบบวิศวกรรมโยธา 20 รายการโดยวิศวกรผู้ได้รับใบอนุญาต (กว.) แบ่งเป็น 4 กลุ่ม ได้แก่ ออกแบบโครงสร้างใหม่ (RC, Steel, สะพาน, พื้นโรงงาน, ฐานเครื่องจักร, โครงรองรับโซลาร์) ประเมินและต่อเติมโครงสร้างเดิม ระบบระบายน้ำ ถนน และสาธารณูปโภค และนิติวิศวกรรม งานชั่วคราว และบริหารงานก่อสร้าง วิเคราะห์โครงสร้างด้วย FEM ANSYS และ SAP2000 แบบทุกชุดรับรองโดยวิศวกรและใช้ยื่นขออนุญาตก่อสร้างและหน่วยงานที่เกี่ยวข้องได้ การออกแบบโครงสร้างที่ปลอดภัยเริ่มจากข้อมูลดินที่ถูกต้อง — SPN ให้บริการเจาะสำรวจดินและออกแบบด้านวิศวกรรมธรณีเทคนิคครบวงจรในทีมเดียวกัน

สำหรับผู้ที่มีแบบหรือโครงสร้างอยู่แล้วและต้องการเฉพาะการตรวจสอบและลงนาม SPN มีบริการรับเซ็นรับรองแบบ รายการคำนวณ และหนังสือรับรองวิศวกร โดยวุฒิวิศวกรโยธา ครอบคลุมการรับรองแบบเพื่อยื่นขออนุญาต และหนังสือรับรองความมั่นคงแข็งแรงของอาคารเดิมสำหรับต่อเติม ติดตั้งเครื่องจักร แผงโซลาร์ หรือซื้อ-ขายอาคาร

1. ออกแบบโครงสร้างอาคาร สะพาน และงานอุตสาหกรรม (Structural Design)

ออกแบบโครงสร้างคอนกรีตเสริมเหล็กและเหล็กรูปพรรณตามมาตรฐานสากล รวมถึงโครงสร้างเฉพาะทางของโรงงานและโซลาร์ฟาร์ม วิเคราะห์ด้วย FEM สำหรับงานที่มีความซับซ้อน

• RC Structure Design — คอนกรีตเสริมเหล็ก (ACI 318, มาตรฐาน วสท.)ออกแบบโครงสร้างคอนกรีตเสริมเหล็กทุกประเภท ได้แก่ เสา (Column) คาน (Beam) พื้น (Slab) ผนัง (Shear Wall) และฐานราก (Footing) ตามมาตรฐาน ACI 318 และ วสท. คำนวณแรงตาม Load Combination: 1.4DL + 1.7LL (กฎกระทรวงกำหนดการออกแบบโครงสร้างอาคาร พ.ศ. 2566) หรือ 1.2DL + 1.6LL (ACI 318-19) ตามมาตรฐานที่ใช้ในโครงการ สำหรับงานทุกขนาดตั้งแต่บ้านพักอาศัยจนถึงอาคารสูงหลายชั้น

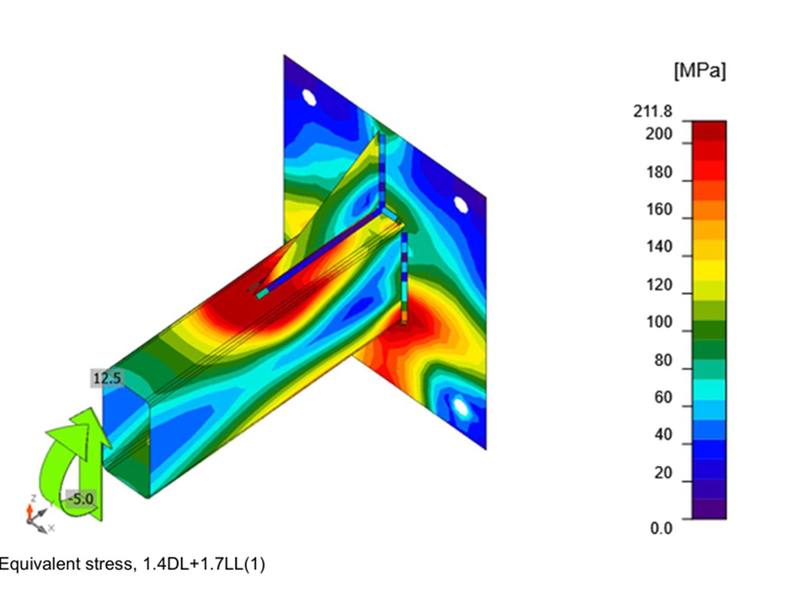

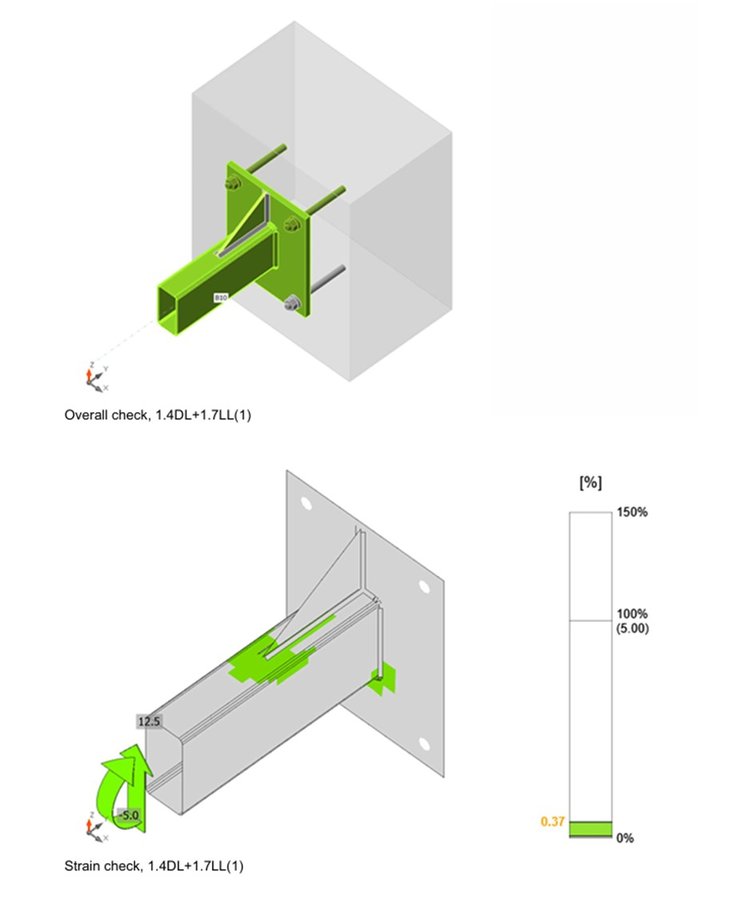

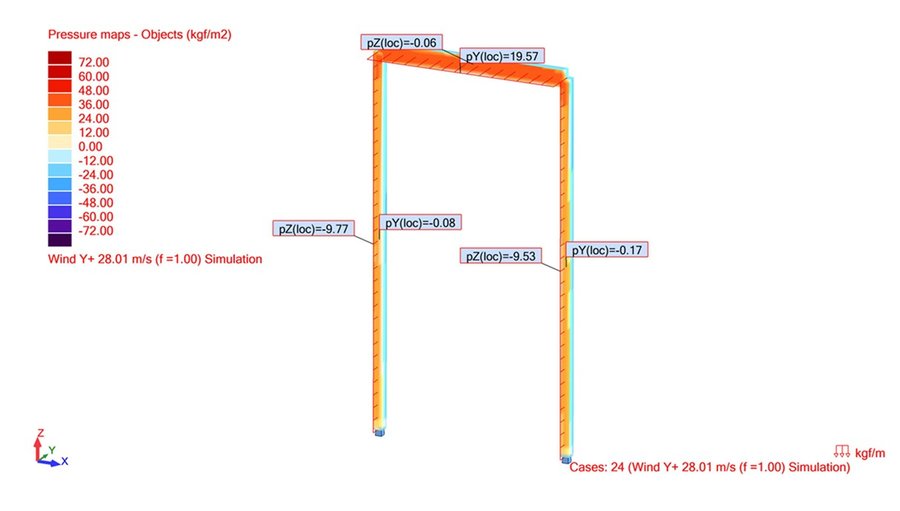

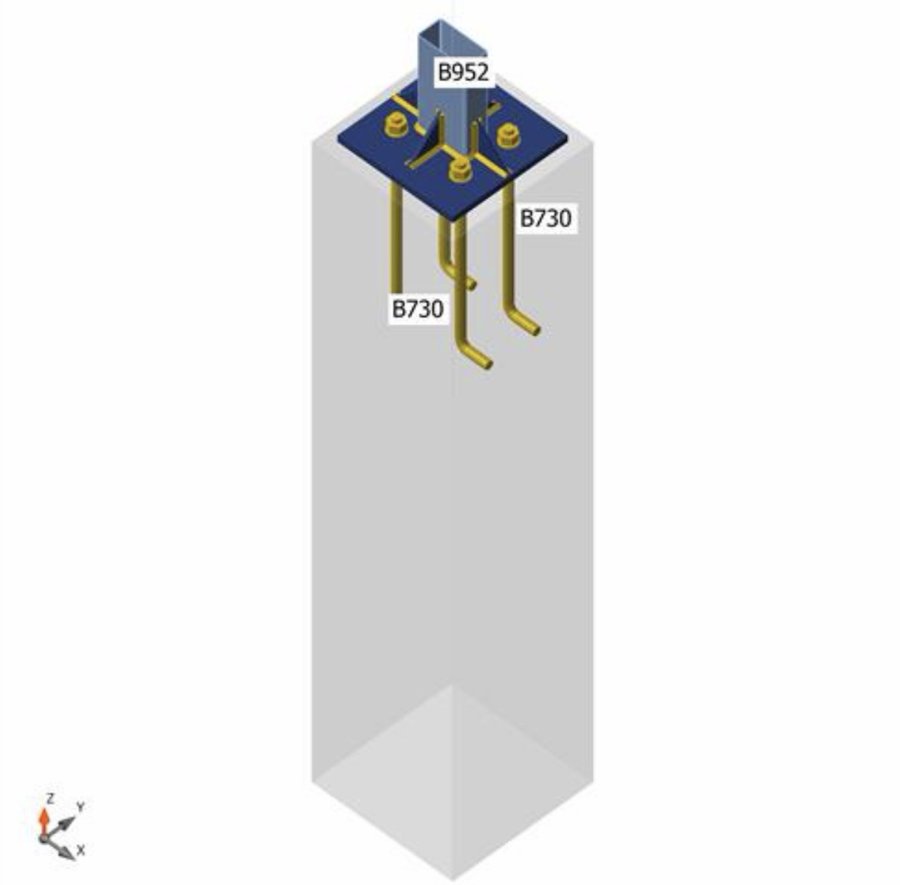

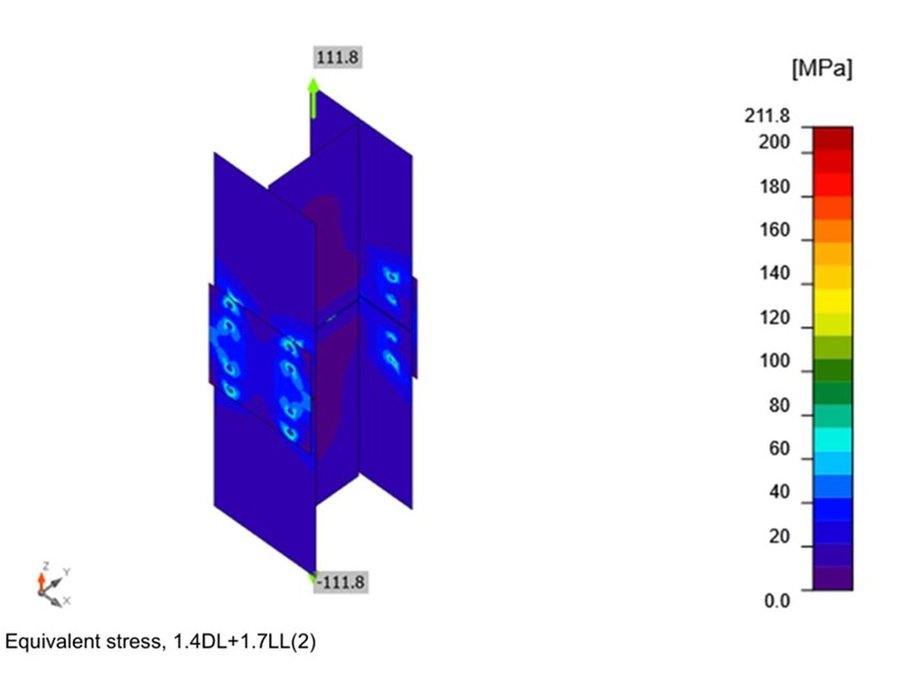

• Steel Structure Design — เหล็กรูปพรรณ (AISC 360 LRFD/ASD)ออกแบบโครงสร้างเหล็กรูปพรรณสำหรับโรงงาน โกดัง อาคาร Portal Frame และโครงสร้างพิเศษ วิเคราะห์แรงลมตาม มยผ. 1311-50 หรือ ASCE 7 ออกแบบ Connection ทุกจุด (Bolted, Welded) ตรวจสอบด้วย FEM ด้วย ANSYS สำหรับงาน Critical Connection
• Bridge and Culvert Design — สะพานและท่อลอด (AASHTO LRFD)ออกแบบสะพาน T-Beam, Box Girder, Steel Bridge, Box Culvert, Pipe Culvert และ Wing Wall ตามมาตรฐาน AASHTO LRFD และมาตรฐานกรมทางหลวง คำนวณ Live Load HL-93, Seismic Load และ Scour Protection สำหรับฐานรากสะพาน
• Industrial Floor Design — พื้นโรงงานและคลังสินค้าบนดิน (ACI PRC-360, TR34)ออกแบบพื้นคอนกรีตบนดิน (Slab-on-Ground) สำหรับโรงงานและคลังสินค้าให้รับน้ำหนักจุดจากขาชั้นวางสินค้า (Rack Post Load) ล้อรถโฟล์คลิฟท์ และน้ำหนักแผ่จากกองสินค้า ตามแนวทาง ACI PRC-360 และ TR34 กำหนดความหนา เหล็กเสริมหรือไฟเบอร์ ผังรอยต่อ (Joint Layout) และชั้นรองพื้น โดยใช้ค่า Modulus of Subgrade Reaction (k) จากPlate Bearing Test ร่วมกับข้อมูลเจาะสำรวจดิน
• Machine Foundation Design — ฐานรากเครื่องจักรรับแรงสั่นสะเทือน (ACI PRC-351.3)ออกแบบฐานรากสำหรับเครื่องจักรหมุนและเครื่องจักรที่มีแรงกระแทก เช่น ปั๊ม คอมเพรสเซอร์ เครื่องกำเนิดไฟฟ้า และเครื่องจักรกลหนัก ตามแนวทาง ACI PRC-351.3 ตรวจสอบความถี่ธรรมชาติของระบบฐานราก-ดินไม่ให้ใกล้ความถี่ใช้งาน (Resonance) และแอมพลิจูดการสั่นอยู่ในเกณฑ์ของผู้ผลิต ใช้พารามิเตอร์ดินจากการเจาะสำรวจจริง
• Solar Mounting Structure — โครงสร้างรองรับแผงโซลาร์ Rooftop และ Ground-mountตรวจสอบกำลังโครงหลังคาและแปเดิมก่อนติดตั้งแผงโซลาร์บนหลังคา (Rooftop) และออกแบบโครงรองรับแผงแบบติดตั้งบนพื้น (Ground-mount) รับแรงลมตาม มยผ. 1311-50 หรือ ASCE 7 รวมถึงแรงถอนและแรงด้านข้างที่ส่งลงเสาเข็ม ยืนยันกำลังเสาเข็มด้วยLateral Load Testและ Tension Load Test ในโครงการโซลาร์ฟาร์ม

2. ประเมิน ต่อเติม และเสริมกำลังโครงสร้างเดิม (Existing Structures)

สำหรับอาคาร พื้น ถนน สะพาน และท่าเรือที่ใช้งานอยู่แล้ว — คำนวณว่ารับน้ำหนักใหม่ได้หรือไม่ ต้องเสริมกำลังตรงไหน และออกแบบส่วนต่อเติมให้ทำงานร่วมกับโครงสร้างเดิมได้อย่างปลอดภัย

• Load Rating / Capacity Assessment — ประเมินกำลังรับน้ำหนักโครงสร้างเดิม (ACI 562, AASHTO MBE)คำนวณกำลังรับน้ำหนักที่แท้จริงของโครงสร้างที่ใช้งานอยู่ เช่น พื้นอาคารที่จะวางชั้นวางสินค้าหรือเครื่องจักรใหม่ ถนนและลานคอนกรีตที่ต้องรับรถเครนหรือรถบรรทุกหนัก สะพาน และท่าเทียบเรือ ใช้ข้อมูลจากแบบเดิมร่วมกับผลตรวจวัดจริง (GPR สแกนเหล็กเสริม และ Core Test) ตามแนวทาง ACI 562 สำหรับโครงสร้างคอนกรีตเดิม และ AASHTO Manual for Bridge Evaluation (MBE) สำหรับสะพาน เมื่อจำเป็นยืนยันผลด้วยFloor Load TestหรือLoad Test สะพาน
• Extension and Change of Use — ออกแบบต่อเติม ดัดแปลง และเปลี่ยนการใช้อาคารตรวจสอบโครงสร้างเดิม คำนวณน้ำหนักบรรทุกที่เพิ่มขึ้นจากการต่อเติมชั้น ขยายพื้นที่ หรือเปลี่ยนประเภทการใช้งานอาคาร (เช่น บ้านเป็นสำนักงาน โกดังเป็นโรงงาน) แล้วออกแบบส่วนต่อเติมและจุดที่ต้องเสริมกำลัง พร้อมชุดแบบและรายการคำนวณสำหรับยื่นขออนุญาตตาม พ.ร.บ.ควบคุมอาคาร สำหรับบ้านที่ต่อเติมบนดินอ่อน ออกแบบแยกโครงสร้างส่วนต่อเติมเพื่อลดการทรุดตัวต่างกัน (อ่าน อาคารเก่าก่อนต่อเติมต้องตรวจอะไร)
• Structural Retrofit and Strengthening — เสริมกำลังโครงสร้างเดิมวิเคราะห์กำลังที่เหลือของโครงสร้างเดิมด้วย FEM ออกแบบการเสริมกำลัง (Strengthening) ด้วย Carbon Fiber Reinforced Polymer (CFRP) ตามแนวทาง ACI 440.2R, Steel Jacketing, Concrete Jacketing หรือการเพิ่ม Shear Wall สำหรับงานต่อเติมชั้น เปลี่ยนการใช้งาน และงานทนแผ่นดินไหว
• Damage Assessment Report — ประเมินความเสียหายหลังเหตุการณ์ประเมินระดับความเสียหายของโครงสร้างหลังเหตุการณ์น้ำท่วม แผ่นดินไหวและความเสี่ยง Liquefaction อัคคีภัย หรืออุบัติเหตุ จำแนกระดับความเสียหาย (Minor, Moderate, Severe, Irreparable) พร้อมข้อเสนอแนะการซ่อมแซม เสริมกำลัง หรือรื้อถอน (อ่าน ตรวจสอบอาคารหลังแผ่นดินไหว)

3. ระบบระบายน้ำ ถนน และสาธารณูปโภค (Drainage, Road & Utility Design)

ตั้งแต่ศึกษาน้ำท่วมระดับโครงการ ออกแบบระบบจัดการน้ำฝน น้ำเสีย ชั้นทาง ไปจนถึงโครงสร้างสาธารณูปโภคใต้ดินตามมาตรฐานที่เกี่ยวข้อง

• Flood Study — ศึกษาน้ำท่วมและอุทกวิทยาระดับโครงการ (HEC-HMS, HEC-RAS)วิเคราะห์ข้อมูลฝนด้วยกราฟความเข้ม-ช่วงเวลา-ความถี่ (IDF Curve) คำนวณปริมาณน้ำหลากจากพื้นที่รับน้ำด้วย HEC-HMS และจำลองระดับน้ำท่วมตามคาบการเกิดซ้ำ (Return Period) ด้วย HEC-RAS เพื่อกำหนดระดับถมดิน ระดับพื้นชั้นล่าง และมาตรการหน่วงน้ำไม่ให้โครงการระบายน้ำไปเพิ่มผลกระทบต่อพื้นที่ข้างเคียง สำหรับนิคมอุตสาหกรรม โซลาร์ฟาร์ม คลังสินค้า และโครงการที่ต้องจัดทำรายงานด้านสิ่งแวดล้อม
• Storm Drainage Design — ระบบระบายน้ำฝนและ Stormwater Managementคำนวณ Peak Flow ด้วย Rational Method (Q = CiA) หรือ SCS Curve Number สำหรับ Return Period ที่กำหนด ออกแบบท่อระบาย (Storm Drain) ร่องน้ำ (Open Channel) บ่อพักน้ำ (Catch Basin) และ Retention/Detention Pond เพื่อลดผลกระทบน้ำท่วมในพื้นที่โครงการ
• Sanitary System Design — ระบบน้ำเสียและสุขาภิบาลออกแบบระบบท่อน้ำเสีย (Sewer System) ทั้งแบบ Gravity Flow และ Pressure System ระบบบำบัดน้ำเสีย (Wastewater Treatment) ตาม BOD Loading และมาตรฐานกรมควบคุมมลพิษ รองรับ EIA Condition และมาตรฐานโรงงานอุตสาหกรรม
• Road and Pavement Design — ถนนและพื้นคอนกรีต (AASHTO)ออกแบบโครงสร้างชั้นทาง (Pavement Structure) ทั้ง Flexible Pavement (Asphalt) และ Rigid Pavement (Concrete) ด้วยวิธี AASHTO 93 หรือ Mechanistic-Empirical คำนวณความหนาชั้น Subbase, Base และ Surface Layer ตาม Traffic Load (ESALs)
• Utility Structure Design — โครงสร้างสาธารณูปโภคใต้ดินออกแบบโครงสร้างรองรับท่อขนาดใหญ่ (Pipe Bedding, Thrust Block) ท่อลอด Utility Tunnel สายไฟฟ้าใต้ดิน และ Duct Bank ตามมาตรฐาน ACI 318 และ ASCE 7 คำนวณแรงดันดิน Water Pressure และ Traffic Load ด้านบน

4. นิติวิศวกรรม งานชั่วคราว และบริหารงานก่อสร้าง (Forensic, Temporary Works & Construction Management)

สืบสวนสาเหตุความเสียหายทางวิศวกรรม ออกแบบโครงสร้างชั่วคราวระหว่างก่อสร้าง จัดทำเอกสารประกวดราคา และบริหารโครงการให้ตรงตามแบบและมาตรฐาน

• Forensic Engineering Investigation — นิติวิศวกรรมสืบสวนและวิเคราะห์สาเหตุที่แท้จริงของความเสียหายในโครงสร้างอาคาร สะพาน ฐานราก และงานก่อสร้างทุกประเภท รวบรวมหลักฐานทางเทคนิคร่วมกับการตรวจสอบโครงสร้างแบบไม่ทำลาย (NDE) จัดทำรายงาน Expert Witness Report รับรองโดยวิศวกร ใช้ประกอบการเรียกร้องประกันภัย ข้อพิพาทสัญญา และการฟ้องร้องทางกฎหมาย เจ้าของบ้านที่สงสัยปัญหาฐานราก อ่าน 5 สัญญาณเตือนฐานรากบ้านมีปัญหา ก่อนได้
• Temporary Works Design — ออกแบบโครงสร้างชั่วคราว (BS 5975)ออกแบบและตรวจสอบโครงสร้างชั่วคราวระหว่างก่อสร้าง ได้แก่ ค้ำยันแบบหล่อและนั่งร้านรับน้ำหนัก (Falsework) ตามแนวทาง BS 5975 แผ่นรองขาเครนและการตรวจแรงแบกทานของดินใต้ขาเครน (Crane Outrigger Pad) และโครงรับแรงปฏิกิริยา/น้ำหนักถ่วงสำหรับงานทดสอบรับน้ำหนัก ส่วนงานกันดินชั่วคราวในงานขุดลึกดูที่ออกแบบวิศวกรรมธรณี
• BOQ, TOR and Specification — ถอดปริมาณ ประมาณราคา และเอกสารประกวดราคาถอดปริมาณวัสดุจากแบบก่อสร้าง (Quantity Take-off) จัดทำบัญชีแสดงปริมาณวัสดุและราคา (BOQ) ประมาณราคาค่าก่อสร้าง และเขียนเอกสารขอบเขตงาน (TOR) และข้อกำหนดทางเทคนิค (Specification) สำหรับประกวดราคาทั้งโครงการภาครัฐและเอกชน จัดทำจากแบบและรายการคำนวณชุดเดียวกันจึงตรวจสอบย้อนกลับได้
• Construction Supervision — ควบคุมงานก่อสร้างควบคุมงานก่อสร้างให้ถูกต้องตามแบบ Specification และมาตรฐานวิศวกรรม ตรวจสอบคุณภาพวัสดุ (Material Testing) การบดอัดดิน (Field Density Test) กำลังคอนกรีต (Concrete Cylinder Test) และการเชื่อมโลหะ (Welding Inspection) จัดทำ RFI, Site Instruction และรายงานความก้าวหน้า
• Construction Management — บริหารจัดการโครงการบริหารโครงการก่อสร้างตาม Triple Constraint (Scope, Time, Cost) จัดทำ Master Schedule ด้วย CPM/Primavera ควบคุม Cash Flow และการเบิกจ่าย ประสานงานผู้รับเหมาหลักและผู้รับเหมาย่อย จัดการ Change Order และ Claim อย่างเป็นระบบ

ตารางสรุปบริการออกแบบวิศวกรรมโยธา

← เลื่อนดูตารางทั้งหมด →

ระยะเวลาเป็นช่วงโดยประมาณหลังได้รับข้อมูลครบ ขึ้นกับขนาดและความซับซ้อนของโครงการ รายการที่ระบุ "ตามขอบเขตงาน" วิศวกรจะแจ้งกำหนดส่งมอบในใบเสนอราคา

ซอฟต์แวร์และมาตรฐานที่ SPN ใช้ออกแบบ

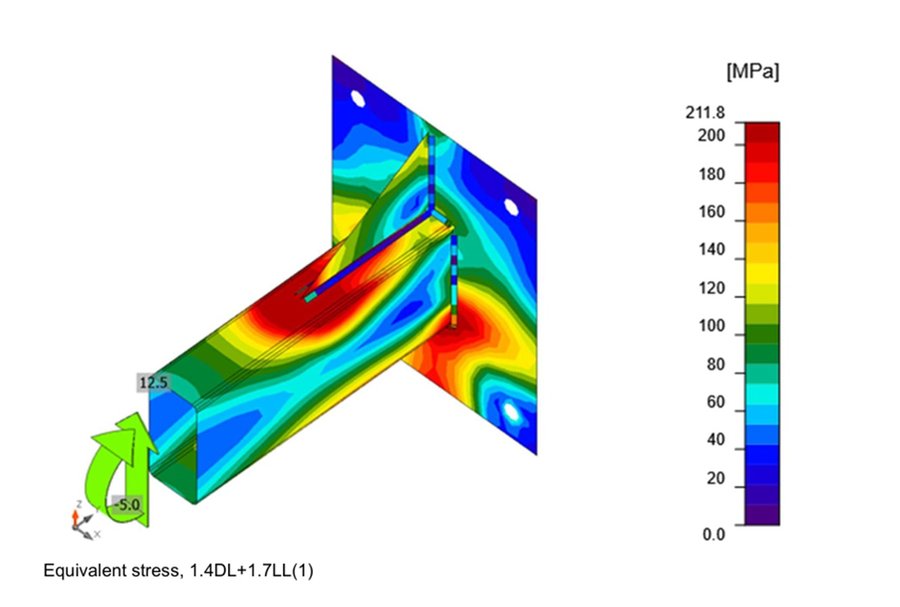

• ANSYS Mechanical / Workbench — FEM Analysisวิเคราะห์ Stress, Strain, Deflection, Fatigue และ Dynamic Analysis สำหรับโครงสร้างซับซ้อน เช่น Connection Details, Pressure Vessel, Wind Load Simulation ด้วย CFD

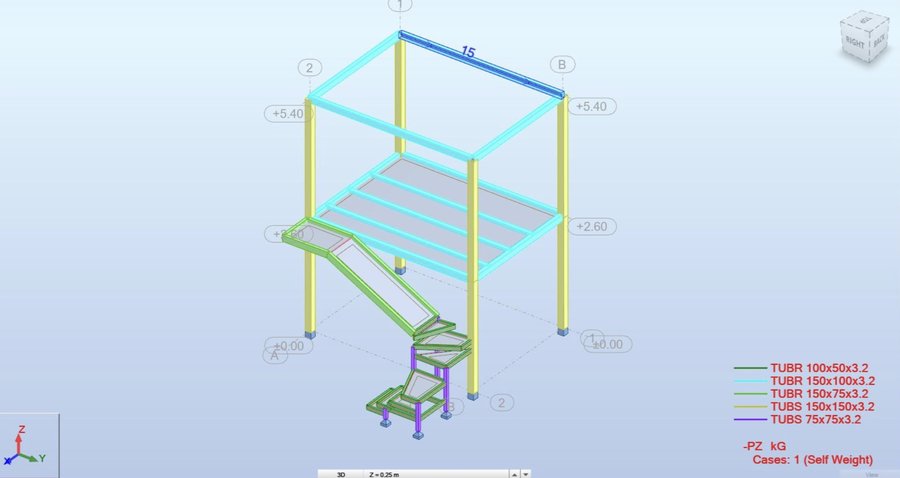

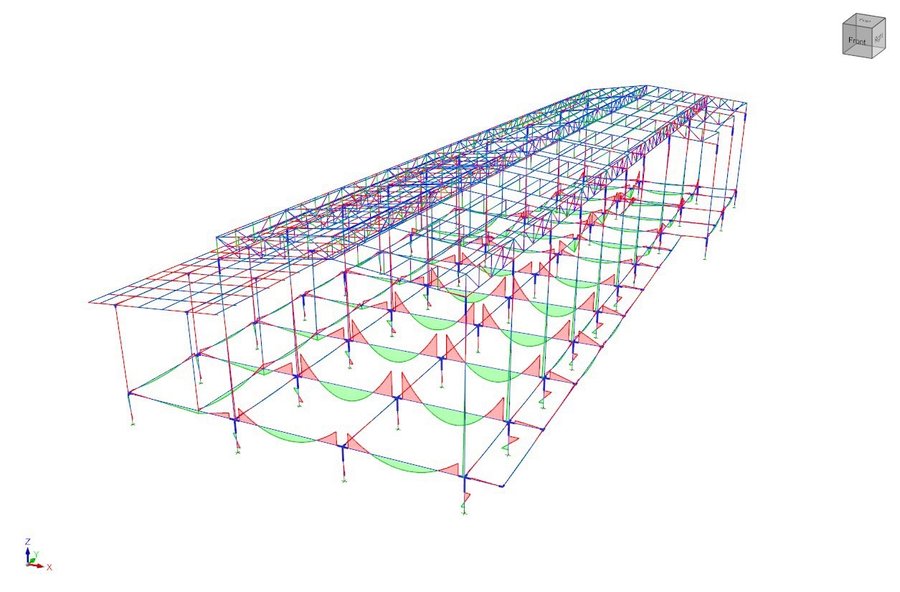

• SAP2000 / ETABS (CSI) — Building and Bridge Analysisวิเคราะห์โครงสร้างอาคารและสะพานทั้ง 2D และ 3D รองรับ Static, Dynamic, Seismic (Response Spectrum), และ Time History Analysis ตามมาตรฐาน มยผ. 1301/1302-61 และ ASCE 7 (อ่าน ออกแบบอาคารต้านแผ่นดินไหว มยผ. 1301/1302-61)

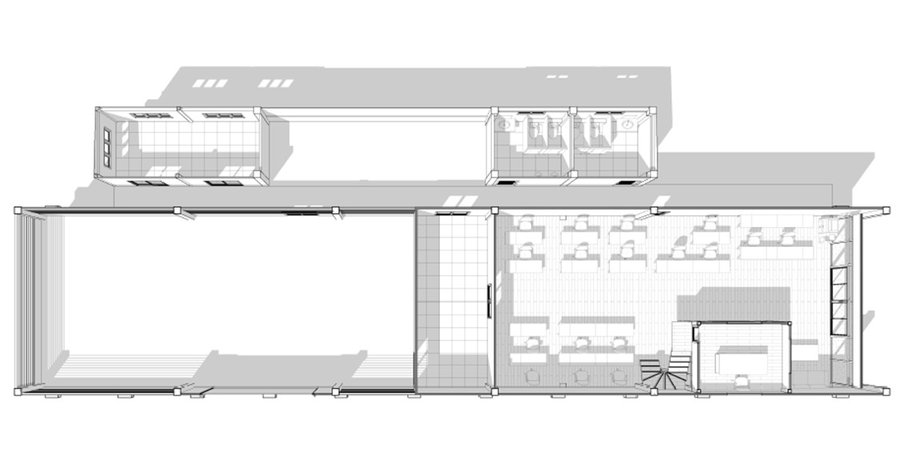

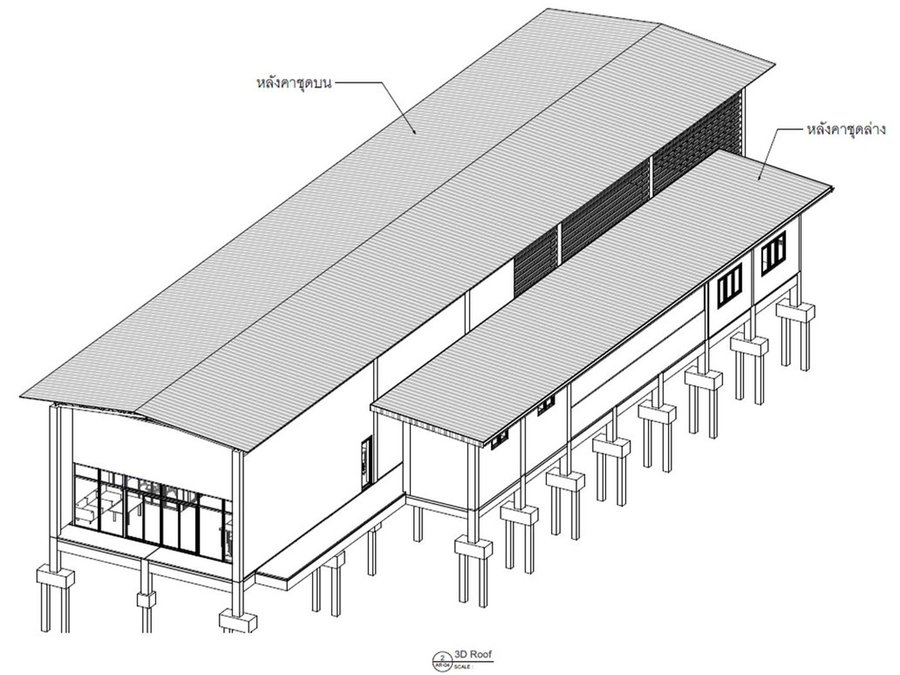

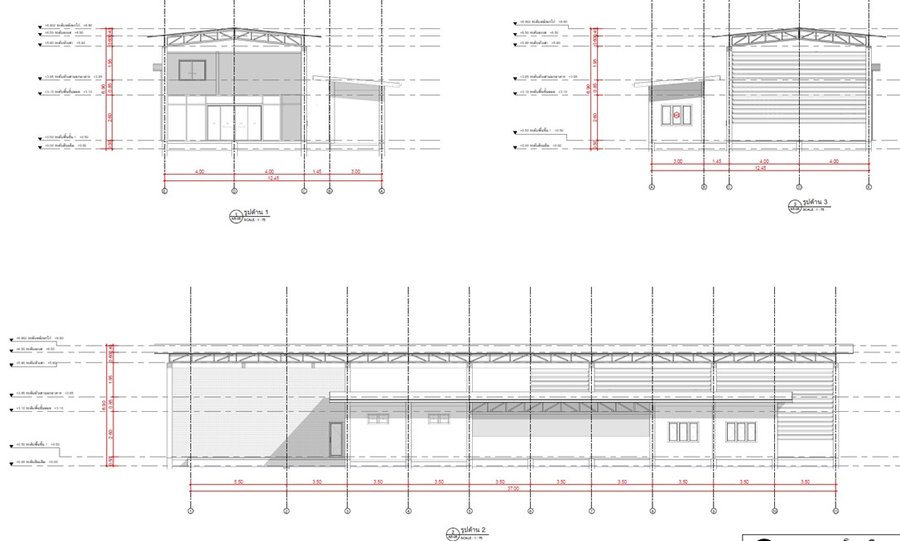

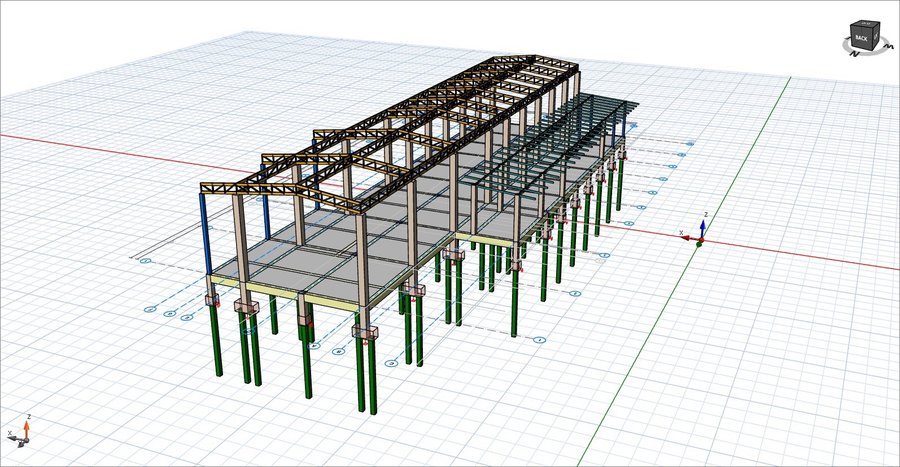

• AutoCAD, Revit — Structural Drafting and BIMจัดทำแบบก่อสร้างและ Shop Drawing ด้วย AutoCAD 2D/3D และ Revit Structure สำหรับงานที่ต้องการ BIM Integration ส่งมอบไฟล์ DWG, DXF, PDF และ IFC
• HEC-HMS / HEC-RAS / EPA SWMM — Hydrology, Hydraulic and Drainage Analysisคำนวณปริมาณน้ำหลากจากพื้นที่รับน้ำ วิเคราะห์การไหลในท่อและช่องเปิด (Open Channel Flow) คำนวณ Water Surface Profile, Backwater Effect และออกแบบ Retention Pond ตามเกณฑ์ของหน่วยงานท้องถิ่นและมาตรฐานสากล
• มาตรฐานอ้างอิงหลักACI 318 (คอนกรีต) · ACI 562 (โครงสร้างคอนกรีตเดิม) · ACI PRC-360 (พื้นบนดิน) · ACI PRC-351.3 (ฐานเครื่องจักร) · AISC 360 (เหล็ก) · AASHTO LRFD และ AASHTO MBE (สะพาน) · มยผ. 1311-50 (แรงลม) · มยผ. 1301/1302-61 (แผ่นดินไหว) · BS 5975 (งานค้ำยันชั่วคราว) — ฉบับที่ใช้ระบุในรายการคำนวณของแต่ละโครงการ

ประเภทโครงการที่ SPN รับออกแบบวิศวกรรมโยธา

• อาคารพักอาศัย อาคารพาณิชย์ คอนโดมิเนียมออกแบบโครงสร้าง RC และ Steel ตั้งแต่บ้านเดี่ยวชั้นเดียวจนถึงอาคารสูงหลายชั้น รับรองโดยวิศวกรใช้ยื่นขออนุญาตก่อสร้างได้
• โรงงานอุตสาหกรรม คลังสินค้า นิคมอุตสาหกรรมออกแบบโครงสร้าง Steel Portal Frame พื้นโรงงานรับ Rack และรถโฟล์คลิฟท์ ฐานเครื่องจักร ระบบระบายน้ำ และ Utility รองรับน้ำหนักเครื่องจักรและการสั่นสะเทือน
• โซลาร์ฟาร์มและโซลาร์รูฟท็อปตรวจกำลังหลังคาเดิม ออกแบบโครงรองรับแผง ศึกษาน้ำท่วมและระดับถมของพื้นที่โครงการ ทำงานร่วมกับการทดสอบเสาเข็มโซลาร์ฟาร์ม
• สะพาน ถนน Box Culvert ท่าเทียบเรือออกแบบตามมาตรฐาน AASHTO LRFD และมาตรฐานกรมทางหลวง และประเมินกำลังรับน้ำหนักของสะพานหรือท่าเรือเดิมก่อนเพิ่มน้ำหนักรถ
• โครงสร้างพิเศษ — Tank Farm, Silo, Tower, Pipe Rackออกแบบโครงสร้างรับแรงพิเศษ เช่น แรงดันของเหลว แรงลม แรงแผ่นดินไหว วิเคราะห์ด้วย FEM ANSYS
• งานต่อเติม เปลี่ยนการใช้งาน และข้อพิพาทประเมินกำลังที่เหลือ ออกแบบเสริมกำลัง CFRP / Steel Jacketing และจัดทำรายงาน Expert Witness สำหรับข้อพิพาทกฎหมาย
