เสาเข็ม "ไม่ผ่าน" Seismic Test หมายความว่าอะไร?

"ไม่ผ่าน" หมายถึงกราฟของเสาเข็มต้นนั้นมีคลื่นสะท้อนผิดปกติที่ต้องตรวจต่อ ไม่ใช่คำตัดสินว่าเสาเข็มเสีย Seismic Integrity Test เป็นวิธีทดสอบเสาเข็มแบบคัดกรอง ไม่ได้ให้ผลเป็น "ผ่าน/ไม่ผ่าน" แบบขาวดำ แต่ให้ผลเป็น ระดับความสมบูรณ์ของสัญญาณ เช่น คลื่นสะท้อนผิดปกติก่อนถึงปลายเข็ม อาจบ่งชี้คอคอด (Necking) รอยแตก โพรง หรือคอนกรีตคุณภาพต่ำที่ตำแหน่งนั้น

สิ่งสำคัญคือ สัญญาณลักษณะเดียวกันเกิดได้จากหลายสาเหตุ ทั้งที่เป็นและไม่เป็น defect:

  • รอยต่อเสาเข็มตอกหลายท่อน (ปกติ ไม่ใช่ defect)
  • ชั้นดินที่เปลี่ยนแรงเสียดทานกะทันหัน
  • หัวเสาเข็มเตรียมผิวไม่ดี ทำให้สัญญาณรบกวนสูง
  • defect จริงในตัวเสาเข็ม

ดังนั้นการเห็นสัญญาณผิดปกติ 1 ครั้ง คือ จุดเริ่มต้นของการตรวจสอบ ไม่ใช่บทสรุป

วิธีอ่านกราฟแต่ละรูปแบบ เช่น ทิศของคลื่นสะท้อนและตำแหน่งปลายเข็ม อธิบายไว้ที่ Seismic Integrity Test อ่านผลยังไง บทความนี้เริ่มต่อจากจุดที่รายงานระบุแล้วว่าเสาเข็มต้นหนึ่งผิดปกติ

ผังด้านล่างสรุปทั้ง 4 ขั้นจากซ้ายไปขวา ขั้นที่ 1–2 เร็วและต้นทุนต่ำ ถ้าสรุปได้ว่าไม่ใช่ defect ให้ตามแถบสีเขียวซึ่งข้ามการตรวจเชิงลึกไปได้ ขั้นที่ 3 ใช้เฉพาะต้นที่ยังสรุปไม่ได้

ลำดับ 4 ขั้นหลังรายงานว่าเสาเข็มมีสัญญาณผิดปกติจาก Seismic Integrity Test ตั้งแต่ทดสอบซ้ำ เทียบบันทึกก่อสร้าง ตรวจเชิงลึกด้วยวิธีอื่น จนถึงแนวทางที่วิศวกรผู้ออกแบบเลือก (ภาพเชิงแนวคิด) ผังขั้นตอนเชิงแนวคิดเรียงจากซ้ายไปขวาเป็นสี่การ์ด เริ่มจากป้ายสีแดงว่ารายงานพบสัญญาณผิดปกติในเสาเข็มหนึ่งต้น ด้านบนมีลูกศรไล่สีบอกว่าขั้นต้นเป็นการคัดกรองที่เร็วและต้นทุนต่อต้นต่ำ ส่วนขั้นหลังใช้เวลาและงบมากขึ้น การ์ดที่หนึ่ง ทดสอบซ้ำ มีภาพหัวเสาเข็มมองจากด้านบนที่มีจุดเคาะหลายตำแหน่ง และกราฟย่อสามเส้นที่มีคลื่นสะท้อนผิดปกติซ้ำที่ความลึกเดิม รายการงานคือ เจียรผิวหัวเข็มให้เรียบ ทดสอบซ้ำหลายตำแหน่ง เทียบกราฟทุกตำแหน่ง และทดสอบเข็มข้างเคียงในโซน ถ้าสัญญาณซ้ำเฉพาะต้นนี้ให้ไปขั้นที่สอง ถ้าทุกต้นในโซนคล้ายกันที่ความลึกเดียวกัน มีโอกาสสูงว่าเป็นผลจากชั้นดิน การ์ดที่สอง เทียบบันทึกก่อสร้าง มีภาพหน้าตัดดินสองชั้นกับเสาเข็มที่มีรอยต่ออยู่ตรงรอยต่อชั้นดิน และลูกศรชี้ตำแหน่งสัญญาณที่ระดับเดียวกัน ข้อมูลที่ใช้เทียบคือ ปริมาณคอนกรีตที่เทจริง Concreting Curve บันทึกการตอกและรอยต่อ Blow Count ช่วงท้าย และผลเจาะสำรวจดิน ถ้ายังสรุปไม่ได้ให้ไปขั้นที่สาม ถ้าตำแหน่งสัญญาณตรงรอยต่อเข็มหรือรอยต่อชั้นดินพอดี มักสรุปได้ว่าไม่ใช่ defect การ์ดที่สาม ตรวจเชิงลึกด้วยวิธีอื่น เฉพาะต้นที่ยังสรุปไม่ได้ มีห้าวิธีพร้อมไอคอน ได้แก่ Coring ดูเนื้อและกำลังอัดคอนกรีต PDA ตอบว่ายังรับน้ำหนักได้ตามแบบหรือไม่ ขุดเปิดตรวจสำหรับ defect ช่วงตื้นใกล้หัวเข็ม CSL สำหรับเสาเข็มเจาะใหญ่ที่ฝังท่อไว้ และ Parallel Seismic เมื่อไม่มีท่อหรือมีโครงสร้างทับ จากนั้นส่งผลทั้งหมดให้วิศวกรผู้ออกแบบ การ์ดที่สี่ วิศวกรผู้ออกแบบเลือกแนวทางใดแนวทางหนึ่ง เรียงจากเบาไปรุนแรง คือ ยอมรับให้ใช้งาน ยอมรับโดยลดน้ำหนักที่เข็มต้นนั้น ซ่อมแซมกรณี defect ตื้น เสริมเสาเข็มเพิ่มพร้อมออกแบบฐานรากใหม่ และสละต้นนั้นแล้วทำต้นใหม่ทดแทน โดยพิจารณาความรุนแรง ตำแหน่งเข็ม น้ำหนัก และต้นทุนกับเวลา แถบสีเขียวใต้การ์ดแสดงทางลัดเมื่อสรุปได้จากขั้นที่หนึ่งหรือสองว่าไม่ใช่ defect ข้ามการตรวจเชิงลึกไปสู่ทางเลือกยอมรับให้ใช้งานเมื่อวิศวกรยืนยัน แถบล่างสุดย้ำให้บันทึกทุกขั้นในรายงานที่วิศวกรแปลผลและรับรอง ซ่อมแล้วให้ทดสอบซ้ำ และภาพนี้เป็นภาพเชิงแนวคิด ไม่ใช่คำแนะนำเฉพาะโครงการ หลังรายงานผิดปกติ: 4 ขั้นจากทดสอบซ้ำ → วิศวกรตัดสิน แผนภาพไม่ตามมาตราส่วน รายงาน: เข็ม 1 ต้นผิดปกติ ขั้นต้น = คัดกรอง เร็ว · ต้นทุนต่อต้นต่ำ ขั้นหลัง = ใช้เวลาและงบมากขึ้น 1 ทดสอบซ้ำ ยืนยันว่ามาจากตัวเข็มจริง เคาะหลายจุด ซ้ำที่ ความลึกเดิม เจียรผิวหัวเข็มให้เรียบ ทดสอบซ้ำหลายตำแหน่ง เทียบกราฟทุกตำแหน่ง ทดสอบเข็มข้างเคียง ซ้ำเฉพาะต้นนี้ ไปขั้นที่ 2 → ทุกต้นในโซนคล้ายกัน มักเป็นผลจากชั้นดิน 2 เทียบบันทึกก่อสร้าง หาที่มาของสัญญาณ สัญญาณ รอยต่อเข็ม รอยต่อชั้นดิน ดินอ่อน ชั้นแข็ง ข้อมูลที่ใช้เทียบ ปริมาณคอนกรีตที่เทจริง Concreting Curve บันทึกการตอก / รอยต่อ Blow Count ช่วงท้าย ผลเจาะสำรวจดิน ยังสรุปไม่ได้ ไปขั้นที่ 3 → ตรงรอยต่อเข็ม/ชั้นดิน มักสรุปได้ว่าไม่ใช่ defect 3 ตรวจเชิงลึกวิธีอื่น เฉพาะต้นที่ยังสรุปไม่ได้ Coring ดูเนื้อ + กำลังอัดคอนกรีต PDA ยังรับน้ำหนักตามแบบ? ขุดเปิดตรวจ defect ช่วงตื้นใกล้หัวเข็ม CSL เข็มเจาะใหญ่ที่ฝังท่อไว้ Parallel Seismic ไม่มีท่อ / มีโครงสร้างทับ ส่งผลทั้งหมด ให้วิศวกรผู้ออกแบบ → เลือกวิธีให้ตรงคำถาม เนื้อคอนกรีต · กำลัง · ความยาว 4 วิศวกรผู้ออกแบบ ผู้มีอำนาจตัดสินใจแนวทาง 1 ยอมรับให้ใช้งาน ไม่ใช่ defect / เล็กน้อย 2 ยอมรับ + ลดน้ำหนัก เข็มข้างเคียงช่วยรับ 3 ซ่อมแซม defect ตื้น: สกัด-หล่อใหม่ 4 เสริมเสาเข็มเพิ่ม ออกแบบฐานรากใหม่ 5 สละต้นนั้น ทำต้นใหม่ กรณีรุนแรงที่สุด พิจารณาจาก ความรุนแรงของ defect ตำแหน่งเข็มในผังฐานราก น้ำหนักที่ต้องรับ · ต้นทุน-เวลา สรุปได้ว่าไม่ใช่ defect จากขั้นที่ 1 หรือ 2 ข้ามการตรวจเชิงลึก แนวทางที่ 1 ยอมรับให้ใช้งาน เมื่อวิศวกรยืนยันผล บันทึกทุกขั้นลงรายงาน แปลผลและรับรองโดยวิศวกร ซ่อมแล้ว → ทดสอบซ้ำ ยืนยันว่าการซ่อมได้ผล ภาพเชิงแนวคิด ไม่ใช่คำแนะนำเฉพาะโครงการ
ผังขั้นตอนเชิงแนวคิดหลังรายงานพบสัญญาณผิดปกติ: ① ทดสอบซ้ำ ② เทียบบันทึกก่อสร้าง ③ ตรวจเชิงลึกเฉพาะต้นที่ยังสรุปไม่ได้ ④ วิศวกรผู้ออกแบบเลือก 1 ใน 5 แนวทาง แถบสีเขียวคือทางลัดเมื่อยืนยันได้ว่าไม่ใช่ defect — ภาพเชิงแนวคิด ไม่ใช่คำแนะนำเฉพาะโครงการ

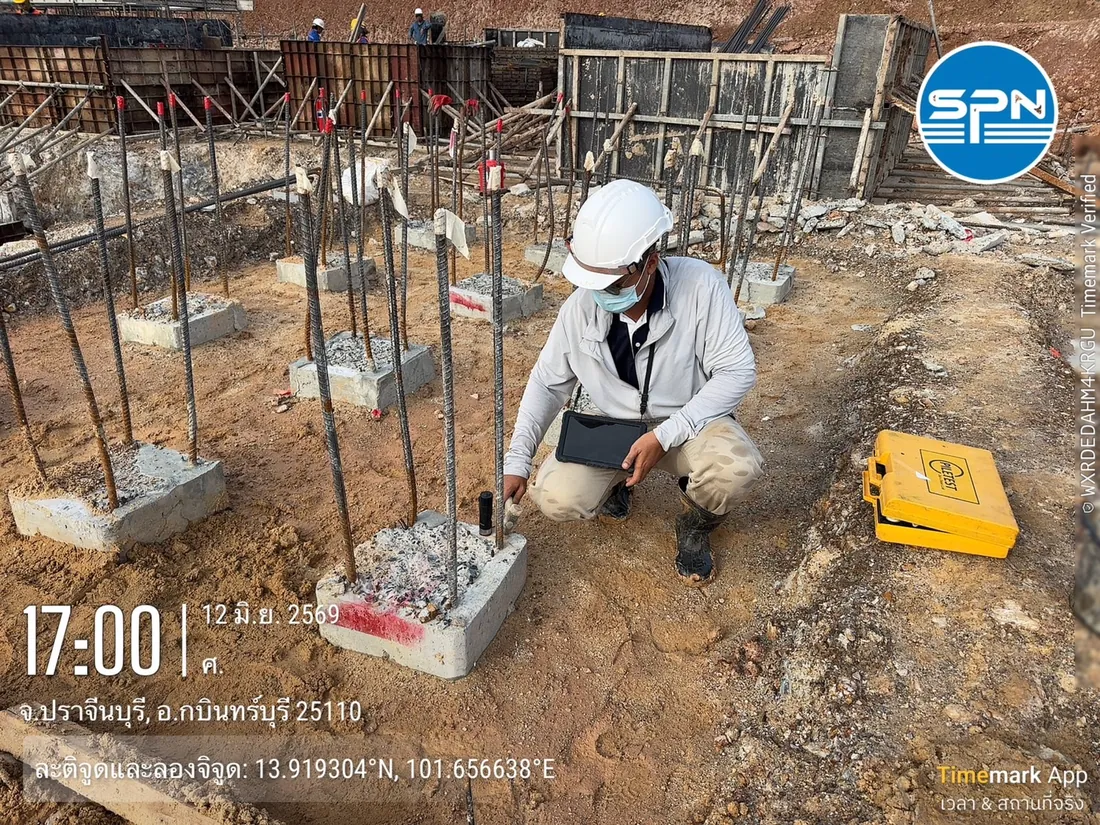

วิศวกร SPN ทดสอบ Seismic Integrity Test ซ้ำหลายตำแหน่งบนหัวเสาเข็มเพื่อยืนยันสัญญาณผิดปกติ
ทดสอบซ้ำหลายตำแหน่งบนหัวเสาเข็มเพื่อยืนยันว่าสัญญาณผิดปกติมาจากตัวเสาเข็มจริง (ภาพ: SPN Soil Engineering)

ขั้นที่ 1: ทดสอบซ้ำอย่างไรให้ยืนยันสัญญาณได้?

ทดสอบซ้ำเพื่อแยกว่าสัญญาณมาจากตัวเสาเข็มจริง หรือมาจากหัวเข็มที่เตรียมผิวไม่ดีและชั้นดิน ขั้นนี้ใช้เวลาน้อยและต้นทุนต่ำ จึงควรทำก่อนเสมอ

  • เจียรผิวหัวเสาเข็มให้เรียบสะอาด แล้วทดสอบซ้ำหลายตำแหน่งบนหัวเข็ม
  • เปรียบเทียบกราฟจากทุกตำแหน่ง — ถ้าสัญญาณผิดปกติปรากฏซ้ำที่ความลึกเดิมทุกครั้ง แสดงว่ามาจากตัวเสาเข็มจริง
  • ทดสอบเสาเข็มข้างเคียงในโซนเดียวกันเพิ่ม เพื่อดูว่าเป็นปัญหาเฉพาะต้นหรือเป็นรูปแบบที่เกิดจากชั้นดิน — ถ้าทุกต้นในโซนให้สัญญาณคล้ายกันที่ความลึกเดียวกัน มีโอกาสสูงว่าเป็นผลจากชั้นดิน ไม่ใช่ defect

ขั้นที่ 2: ต้องใช้บันทึกการก่อสร้างอะไรมาเทียบ?

ใช้ข้อมูลหน้างาน 5 อย่างในตารางด้านล่างเทียบกับความลึกที่พบสัญญาณผิดปกติ ข้อมูลเหล่านี้ช่วยแยกสัญญาณจากรอยต่อเข็มหรือชั้นดินออกจาก defect จริง

← เลื่อนดูตารางทั้งหมด →

ข้อมูลใช้ตรวจสอบอะไร
บันทึกปริมาณคอนกรีตที่เทจริง (เสาเข็มเจาะ)เทเกินทฤษฎีมาก → อาจมีโพรงดินพัง / เทน้อยกว่าทฤษฎี → เสี่ยงคอคอด
Concreting Curve / ระดับคอนกรีตต่อความลึกระบุช่วงความลึกที่คอนกรีตผิดปกติ เทียบกับตำแหน่งสัญญาณ
บันทึกการตอกและตำแหน่งรอยต่อ (เสาเข็มตอก)แยกสัญญาณรอยต่อปกติออกจาก defect
Blow Count ช่วงท้ายเข็มตอกที่ blow count ผิดปกติ อาจแตกร้าวใต้ดิน
ผลเจาะสำรวจดินตำแหน่งชั้นดินอ่อน/แข็งสลับ ที่สร้างสัญญาณสะท้อนคล้าย defect

ถ้าตำแหน่งสัญญาณผิดปกติตรงกับรอยต่อเข็มหรือรอยต่อชั้นดินพอดี วิศวกรมักสรุปได้ว่าไม่ใช่ defect โดยไม่ต้องตรวจเพิ่ม การมี ผลเจาะสำรวจดิน ที่ดีจึงช่วยแปลผลได้แม่นยำขึ้นมาก

ขั้นที่ 3: ถ้ายังสรุปไม่ได้ ตรวจยืนยันด้วยวิธีไหน?

เลือกวิธีตามคำถามที่ต้องการคำตอบ เช่น คุณภาพเนื้อคอนกรีต กำลังรับน้ำหนัก หรือความยาวเสาเข็ม ขั้นนี้ใช้เฉพาะต้นที่ทดสอบซ้ำและเทียบบันทึกแล้วแต่สัญญาณยังชี้ว่าน่าจะมี defect จริง

เจาะเก็บแท่งตัวอย่างคอนกรีต (Coring)

เจาะลงไปในตัวเสาเข็มถึงระดับที่สงสัย เพื่อดูเนื้อคอนกรีตจริงและทดสอบกำลังอัดของแท่งตัวอย่าง เป็นวิธียืนยันที่ตรงที่สุดสำหรับ defect เรื่องคุณภาพคอนกรีต แต่มีค่าใช้จ่ายสูงกว่าและใช้เวลามากกว่า จึงใช้เมื่อจำเป็นจริง ขั้นตอนเจาะและการอ่านผลแท่งตัวอย่างอธิบายไว้ที่ การทดสอบแท่งคอนกรีต (Concrete Core Test) และดูบริการได้ที่ ตรวจสอบโครงสร้างแบบไม่ทำลาย (NDE)

การเจาะเก็บแท่งตัวอย่างคอนกรีต (Coring) ในตัวเสาเข็มเพื่อตรวจสอบ defect เชิงลึก
Concrete Coring — เจาะเก็บแท่งตัวอย่างคอนกรีตในตัวเสาเข็มเพื่อยืนยัน defect ที่ตำแหน่งสงสัย (ภาพ: SPN Soil Engineering)

Dynamic Load Test (PDA)

ถ้าคำถามคือ "เสาเข็มต้นนี้ยังรับน้ำหนักได้ตามออกแบบหรือไม่" การทดสอบ PDA (Dynamic Load Test) จะให้คำตอบเชิงกำลังรับน้ำหนักโดยตรง บางกรณีเสาเข็มมีสัญญาณ defect เล็กน้อย แต่ PDA ยืนยันว่ากำลังรับน้ำหนักเพียงพอ วิศวกรผู้ออกแบบอาจยอมรับให้ใช้งานได้ การทดสอบ PDA อ้างอิง มยผ.1252-51 และ ASTM D4945

ขุดเปิดตรวจสอบ (สำหรับ defect ระดับตื้น)

ถ้าสัญญาณชี้ตำแหน่ง defect ในช่วงตื้นใกล้หัวเข็ม การขุดเปิดดูตรง ๆ อาจเร็วและถูกกว่าวิธีอื่น ถ้าพบรอยแตกจริงก็ซ่อมต่อได้ทันทีตามแนวทางที่วิศวกรกำหนด

Cross Hole Sonic Logging (CSL) — สำหรับเสาเข็มเจาะขนาดใหญ่

Cross Hole Sonic Logging (CSL) วัดความสมบูรณ์ของเนื้อคอนกรีตทั่วทั้งหน้าตัดเสาเข็มเจาะ โดยส่งคลื่นเสียงระหว่างท่อเหล็กที่หล่อฝังไว้ในเสาเข็มตั้งแต่ตอนก่อสร้าง ถ้าคลื่นเดินทางช้าลงหรืออ่อนกำลังในบางช่วง แสดงว่าอาจมีโพรง คอนกรีตแยกตัว หรือดินปน วิธีนี้ให้ข้อมูลทั่วหน้าตัดละเอียดกว่า Seismic Integrity Test แต่ต้องฝังท่อไว้ล่วงหน้า จึงเหมาะกับเสาเข็มเจาะขนาดใหญ่ที่กำหนดให้ทำ CSL ไว้ในสเปคตั้งแต่แรก แนวทางอ้างอิงปัจจุบันคือ ACI PRC-228.2 ส่วน ASTM D6760-16 ที่เคยใช้ ถูก ASTM ถอนสถานะในปี 2025

Parallel Seismic Test — เมื่อไม่มีท่อฝังไว้ล่วงหน้า

ถ้าเสาเข็มไม่ได้ฝังท่อ CSL ไว้ หรือเป็นเสาเข็มที่ก่อสร้างไปแล้วและมีโครงสร้างทับอยู่ Parallel Seismic Test (ASTM D8381/D8381M-21) เป็นทางเลือกที่ช่วยประเมินความยาวและความต่อเนื่องของเสาเข็ม โดยเจาะหลุมสำรวจข้างเสาเข็ม แล้วหย่อนหัววัดคลื่นลงไปวัดสัญญาณที่ส่งจากหัวเข็ม ตำแหน่งที่สัญญาณเปลี่ยนกะทันหันบ่งชี้ปลายเข็มหรือรอยขาดของเสาเข็ม วิธีนี้จึงเหมาะกับงานตรวจสอบเสาเข็มเดิม

📋 Seismic บอกความสมบูรณ์ · PDA/Coring ยืนยันเชิงลึก

Seismic Integrity Test เป็นเครื่องมือ คัดกรอง ที่รวดเร็วและราคาต่อต้นต่ำ ส่วน Coring และ PDA เป็นเครื่องมือ ยืนยัน ที่ให้ข้อมูลตรงจุดกว่า แต่ค่าใช้จ่ายสูงกว่า จึงเลือกใช้เฉพาะต้นที่ยังสรุปไม่ได้หลังทดสอบซ้ำและเทียบบันทึกแล้ว

ค่าทดสอบ Seismic Integrity Test อยู่ที่ประมาณ 100–150 บาท/ต้น ส่วน PDA ประมาณ 5,500 บาท/ต้น ราคานี้ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน สำหรับ Coring, CSL และ Parallel Seismic ค่าใช้จ่ายขึ้นกับจำนวนต้นและสภาพหน้างาน ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชม.

ขั้นที่ 4: ใครตัดสิน และแก้ไขเสาเข็มได้กี่แนวทาง?

วิศวกรผู้ออกแบบเป็นผู้มีอำนาจตัดสินใจ เมื่อข้อมูลครบ มักเลือกแนวทางใดแนวทางหนึ่งจาก 5 แนวทางต่อไปนี้ เรียงจากกรณีเบาไปกรณีรุนแรง

  1. ยอมรับให้ใช้งานได้ — เมื่อยืนยันแล้วว่าสัญญาณไม่ใช่ defect หรือ defect เล็กน้อยไม่กระทบกำลังและความคงทน
  2. ยอมรับโดยลดน้ำหนักบรรทุกที่เข็มต้นนั้น — ปรับการกระจายน้ำหนักในฐานราก ให้เข็มข้างเคียงช่วยรับมากขึ้น
  3. ซ่อมแซม — เช่น defect ระดับตื้นที่ขุดเปิดได้ สกัดคอนกรีตเสียออกแล้วหล่อใหม่
  4. เสริมเสาเข็มเพิ่ม — ตอก/เจาะเข็มเพิ่มข้างต้นที่มีปัญหา แล้วออกแบบฐานรากถ่ายน้ำหนักใหม่ มักใช้เมื่อ defect รุนแรงหรืออยู่ลึกจนซ่อมไม่คุ้ม
  5. สละเข็มต้นนั้นและทำต้นใหม่ทดแทน — กรณีรุนแรงที่สุด

การเลือกแนวทางขึ้นอยู่กับความรุนแรงของ defect ตำแหน่งเข็มในผังฐานราก น้ำหนักที่ต้องรับ และต้นทุน-เวลาของแต่ละทางเลือก เจ้าของงานหรือผู้รับเหมาไม่ควรตัดสินใจแก้ไขเองโดยไม่ผ่านวิศวกรผู้ออกแบบ เพราะกระทบความรับผิดชอบตามกฎหมายและการรับประกันโครงสร้าง

ทุกแนวทางควรมีเอกสารรองรับ ได้แก่ กราฟ Seismic ทุกครั้งที่ทดสอบ บันทึกการก่อสร้างที่ใช้เทียบ ผลตรวจยืนยัน แนวทางที่วิศวกรกำหนด และผลทดสอบซ้ำหลังซ่อม ตรวจความครบถ้วนได้ด้วย เช็คลิสต์รายงานทดสอบเสาเข็ม

แบบจำลองด้านล่างวางทางเลือกบนกลุ่มเสาเข็มแบบเดียวกัน 3 จุด ได้แก่ A ตรวจยืนยันก่อน B ซ่อม defect ตื้น และ C เสริมเสาเข็มพร้อมขยายฐานราก กรอบด้านขวาสรุปว่าใครทำหน้าที่อะไร

แบบจำลอง 3 มิติเชิงแนวคิดของกลุ่มเสาเข็มใต้ฐานรากที่มีเข็มหนึ่งต้นถูกรายงานว่าผิดปกติ เทียบทางเลือกตรวจยืนยัน ซ่อมแซม และเสริมเสาเข็ม พร้อมกรอบว่าใครทำหน้าที่อะไรและควรเก็บเอกสารใดบ้าง ภาพสามมิติเชิงแนวคิดของก้อนดินยาวที่ตัดหน้าให้เห็นหน้าตัด ชั้นบนเป็นดินอ่อน ชั้นล่างเป็นชั้นทราย บนก้อนดินมีฐานรากสามจุดที่ยังไม่เทคอนกรีต แสดงด้วยเส้นประสีเทา แต่ละจุดมีเสาเข็มสี่ต้น และเข็มต้นหน้าขวาถูกรายงานว่าผิดปกติ ทำเครื่องหมายด้วยวงสีแดงที่หัวเข็มและวงประสีแดงที่ตำแหน่งที่สงสัยบนหน้าตัดเสาเข็ม จุด A ตรวจยืนยันก่อนตัดสินใจ มีเครื่องเจาะเก็บแท่งตัวอย่างคอนกรีตตั้งบนหัวเข็มและเส้นประแสดงรูเจาะลงไปถึงระดับที่สงสัยช่วงกลางเสาเข็ม จุด B ซ่อมแซมกรณี defect ตื้น มีหลุมขุดเปิดรอบหัวเข็ม ส่วนบนของเสาเข็มแสดงเป็นเส้นประสีส้มหมายถึงสกัดคอนกรีตส่วนที่เสียออกแล้วหล่อใหม่ จุด C เสริมเสาเข็มกรณี defect อยู่ลึก มีเสาเข็มใหม่สองต้นแสดงเป็นเส้นประสีส้มข้างเข็มที่มีปัญหา และแนวฐานรากที่ขยายใหญ่ขึ้นเป็นเส้นประสีส้มครอบแนวเดิม หมายเหตุใต้ภาพระบุว่าทางเลือกยอมรับให้ใช้งานและยอมรับโดยลดน้ำหนักที่เข็มต้นนั้นไม่ต้องแก้ไขทางกายภาพ และการทำต้นใหม่ทดแทนมีหลักการคล้ายจุด C กรอบด้านขวาแสดงหน้าที่สามฝ่ายเรียงลงมา ทีมทดสอบทำการทดสอบซ้ำ ตรวจยืนยัน และรายงานผลตามข้อมูลจริง วิศวกรผู้ออกแบบประเมินผลทั้งหมดและเป็นผู้ตัดสินแนวทาง ผู้รับเหมาดำเนินการตามแนวทางที่วิศวกรกำหนดโดยไม่แก้ไขเอง ด้านล่างเป็นรายการเอกสารที่ควรเก็บ ได้แก่ กราฟ Seismic ทุกครั้ง บันทึกการก่อสร้าง ผลตรวจยืนยัน แนวทางที่วิศวกรกำหนด และผลทดสอบซ้ำหลังซ่อม ภาพนี้เป็นภาพเชิงแนวคิด ไม่ใช่แบบแก้ไขจริง แบบจำลอง 3 มิติ (3D): เข็มผิดปกติในกลุ่ม → ทางเลือกที่วิศวกรพิจารณา แผนภาพไม่ตามมาตราส่วน A ตรวจยืนยันก่อนตัดสินใจ เช่น Coring ถึงระดับที่สงสัย B ซ่อมแซม · defect ตื้น ขุดเปิด สกัดส่วนเสีย หล่อใหม่ C เสริมเข็ม + ขยายฐานราก defect ลึก / รุนแรง วงประแดง = ตำแหน่งที่สัญญาณบ่งชี้ ดินอ่อน ชั้นทราย เข็มที่รายงานผิดปกติ ส่วนที่เพิ่ม / หล่อใหม่ แนวฐานรากที่ยังไม่เท แนวฐานรากที่ขยาย ยอมรับ / ยอมรับโดยลดน้ำหนักที่เข็มต้นนั้น = ไม่ต้องแก้ไขตัวเสาเข็ม ทำต้นใหม่ทดแทน = หลักการคล้าย C · ทุกทางเลือกวิศวกรผู้ออกแบบเป็นผู้เลือก ใครทำอะไร ทีมทดสอบ ทดสอบซ้ำ · ตรวจยืนยัน รายงานผลตามข้อมูลจริง ส่งรายงาน + ข้อมูลประกอบ วิศวกรผู้ออกแบบ ประเมินผลทั้งหมด เป็นผู้ตัดสินแนวทาง แนวทางที่กำหนด ผู้รับเหมา ทำตามแนวทางที่กำหนด ไม่ตัดสินใจแก้ไขเอง เอกสารที่ควรเก็บ กราฟ Seismic ทุกครั้งที่ทดสอบ บันทึกการก่อสร้างที่ใช้เทียบ ผลตรวจยืนยัน (Coring ฯลฯ) แนวทางที่วิศวกรกำหนด ผลทดสอบซ้ำหลังซ่อม ภาพเชิงแนวคิด · ไม่ใช่แบบแก้ไขจริง
แบบจำลอง 3 มิติเชิงแนวคิด: เข็มต้นที่รายงานผิดปกติ (วงแดง) ในกลุ่มเสาเข็มใต้ฐานรากที่ยังไม่เท กับทางเลือก A ตรวจยืนยันด้วย Coring · B ซ่อม defect ตื้น · C เสริมเสาเข็มและขยายฐานราก ทีมทดสอบรายงานผล วิศวกรผู้ออกแบบตัดสิน ผู้รับเหมาดำเนินการ — ภาพเชิงแนวคิด ไม่ใช่แบบแก้ไขจริง

เมื่อเสาเข็มไม่ผ่าน Seismic Test มีอะไรที่ไม่ควรทำ?

ความผิดพลาดที่พบบ่อยมี 3 ข้อ ดังนี้

  • อย่าเพิกเฉยต่อสัญญาณผิดปกติแล้วเทฐานรากทับ — การตรวจก่อนเทฐานรากมักถูกกว่าการแก้ไขภายหลังมาก เพราะเมื่อโครงสร้างขึ้นแล้ว การแก้ไขฐานรากทำได้ยากและค่าใช้จ่ายสูง
  • อย่าสรุปว่าเข็มเสียจากกราฟใบเดียว โดยไม่ทดสอบซ้ำและไม่ดูข้อมูลประกอบ — อาจนำไปสู่การทุบทิ้งหรือเสริมเข็มโดยไม่จำเป็น
  • อย่าให้ผู้ที่ไม่ใช่วิศวกรแปลผลและตัดสินใจ — รายงานที่ใช้อ้างอิงได้ต้องแปลผลและรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร
📌 หมายเหตุ

บทความนี้จัดทำเพื่อเป็นความรู้ทางวิศวกรรมภาพรวม การแปลผล การเลือกวิธีตรวจสอบยืนยัน และการตัดสินใจแนวทางแก้ไข ต้องเป็นไปตามดุลยพินิจของวิศวกรผู้ออกแบบที่มีใบอนุญาตและข้อกำหนดเฉพาะของแต่ละโครงการ ไม่ใช่คำแนะนำการออกแบบหรือแก้ไขที่เจาะจงกับเสาเข็มต้นใดต้นหนึ่ง
