ทำไมค่า PDA หน้างานอย่างเดียวยังไม่พอ?

ค่าที่เครื่อง PDA แสดงหน้างานเป็นค่าประเมินเบื้องต้น เพราะคำนวณจากสูตรอย่างง่ายและต้องสมมติค่าดินค่าเดียวทั้งต้น

ระหว่างทดสอบ PDA (Dynamic Load Test) เครื่องจะแสดงกำลังรับน้ำหนักทันทีทุกครั้งที่ตอก โดยใช้สูตรที่เรียกว่า Case Method ข้อดีคือรู้ผลเร็ว ใช้ตัดสินใจหน้างานได้ ข้อจำกัดคือต้องสมมติค่าพารามิเตอร์ของดิน (Damping Factor) ค่าเดียวทั้งระบบ ค่านี้ขึ้นกับชนิดดินและประสบการณ์ผู้ทดสอบ ถ้าสมมติต่างกัน กำลังที่อ่านได้ก็ต่างกัน

CAPWAP แก้ข้อจำกัดนี้โดยให้ข้อมูลจริงเป็นตัวบอกแทนการสมมติค่าเดียว แบบจำลองแบ่งเสาเข็มเป็นชิ้นส่วนย่อยจำนวนมาก แต่ละชิ้นมีสปริงและตัวหน่วงแทนดินรอบ ๆ แล้วปรับค่าทีละส่วนจนพฤติกรรมคลื่นในแบบจำลองตรงกับที่วัดจริง หลักการคำนวณคลื่นคล้ายกับ Wave Equation Analysis ที่ใช้เลือกตุ้มก่อนตอก ต่างกันที่ CAPWAP ใช้สัญญาณวัดจริงหลังตอกเป็นตัวตั้ง

การทดสอบ High Strain ที่ใช้เก็บข้อมูลให้ CAPWAP อ้างอิงมาตรฐาน ASTM D4945 และ มยผ.1252-51

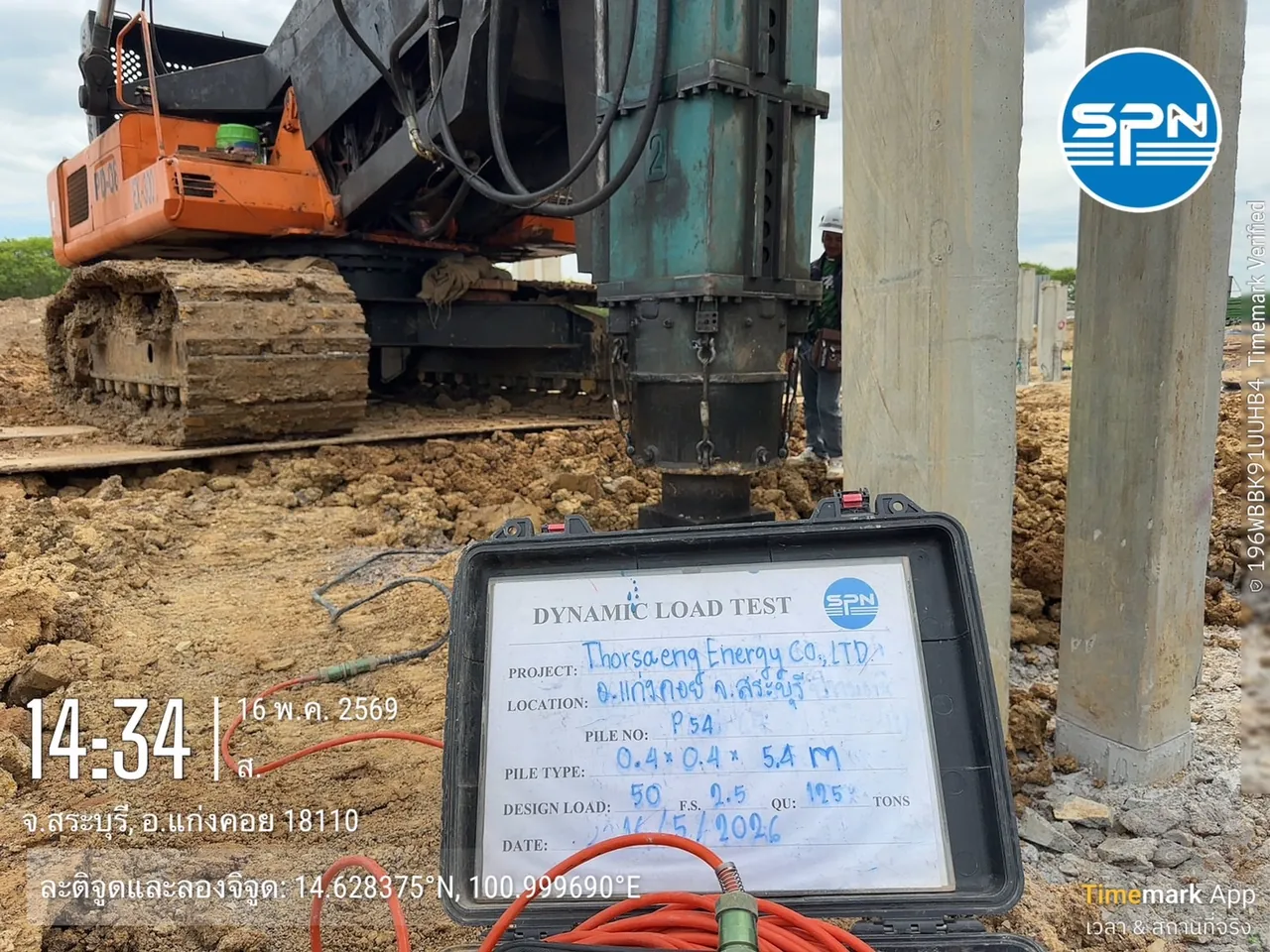

เครื่องมือ PDA เก็บสัญญาณแรงและความเร็วที่หัวเสาเข็มหน้างาน ก่อนนำข้อมูลไปวิเคราะห์ CAPWAP ด้วยวิธี Signal Matching
เครื่อง PDA เก็บสัญญาณคลื่นความเค้นที่หัวเสาเข็มหน้างาน ข้อมูลชุดนี้คือวัตถุดิบสำหรับการวิเคราะห์ CAPWAP (ภาพ: SPN Soil Engineering)

CAPWAP ทำงานอย่างไร? อธิบายแบบไม่ต้องรู้สมการ

CAPWAP คือการทำให้แบบจำลองในคอมพิวเตอร์ "เลียนแบบ" เสาเข็มจริงให้ได้มากที่สุด แล้วอ่านค่ากำลังจากแบบจำลองนั้น มี 4 ขั้นตอนหลัก:

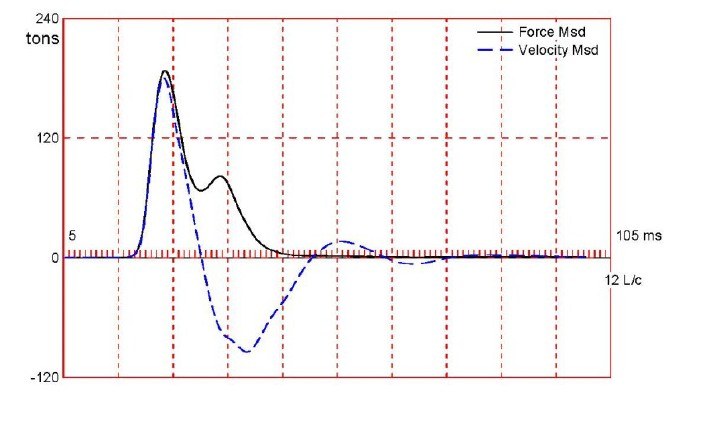

กราฟแรง (Force) และความเร็ว (Velocity) ที่วัดได้จากหัวเสาเข็มขณะตอก จากการทดสอบ PDA — ข้อมูลดิบที่ใช้ป้อนเข้าการวิเคราะห์ CAPWAP
ข้อมูลดิบจากหน้างาน: สัญญาณแรง (เส้นทึบ) และความเร็ว (เส้นประ) ที่หัวเสาเข็มจากการตอก 1 ครั้ง — วัตถุดิบของ CAPWAP (ผลวิเคราะห์จริง: SPN Soil Engineering)
  1. เก็บสัญญาณจริงจากหน้างาน — เซนเซอร์ที่หัวเสาเข็มวัดแรง (Force) และความเร็ว (Velocity) ตลอดช่วงเวลาที่คลื่นวิ่งลงและสะท้อนกลับ จากการตอก 1 ครั้งที่เลือกมาวิเคราะห์
  2. สร้างแบบจำลองเสาเข็ม-ดิน — เสาเข็มถูกแบ่งเป็นชิ้นส่วนต่อกัน ดินรอบเข็มและใต้ปลายเข็มแทนด้วยชุดสปริง (แรงต้านสถิต) และตัวหน่วง (แรงต้านพลศาสตร์)
  3. จับคู่สัญญาณ (Signal Matching) — ป้อนสัญญาณส่วนหนึ่งเข้าแบบจำลอง แล้วดูว่าสัญญาณอีกส่วนที่แบบจำลองทำนายตรงกับที่วัดจริงแค่ไหน ปรับพารามิเตอร์ดินซ้ำจนความคลาดเคลื่อน (Match Quality) ต่ำสุด
  4. อ่านผลจากแบบจำลองที่จับคู่สำเร็จ — เมื่อแบบจำลองเลียนแบบของจริงได้แล้ว ค่าแรงต้านสถิตในแบบจำลองคือค่าประเมินกำลังรับน้ำหนักของเสาเข็มจริง

ดินแต่ละชุดในแบบจำลองกำหนดด้วย 3 ค่า ได้แก่ แรงต้านสถิตสูงสุดของดินชุดนั้น Quake คือระยะที่เข็มต้องขยับก่อนแรงต้านถึงค่าสูงสุด และ Damping คือแรงต้านที่เพิ่มขึ้นตามความเร็วของเข็ม ทั้ง 3 ค่านี้คือสิ่งที่วิศวกรปรับในขั้นจับคู่สัญญาณ

ภาพด้านล่างรวม 4 ขั้นตอนเป็นวงจรเดียว ให้ดูลูกศรสีส้มที่วนระหว่างขั้น ② กับ ③ ซึ่งทำซ้ำจนแรงคำนวณทับแรงวัดจริง ส่วนกรอบขวาเทียบ Case Method กับ CAPWAP ว่าต่างกันตรงไหน

แผนภาพวงจรการวิเคราะห์ CAPWAP แบบ Signal Matching ตั้งแต่สัญญาณวัดจริงจาก PDA แบบจำลองเสาเข็มกับดิน การเทียบแรงและปรับค่าดินซ้ำ จนได้ผลลัพธ์ พร้อมตารางเทียบ Case Method กับ CAPWAP แผนภาพกระบวนการสองช่องและแถบล่าง ช่องซ้ายเป็นวงจร Signal Matching ของ CAPWAP เลขหนึ่งถึงสี่ตรงกับสี่ขั้นตอนในบทความ ขั้นหนึ่ง สัญญาณวัดจริงจากเครื่อง PDA ที่หัวเสาเข็ม แยกเป็นการ์ดความเร็วซึ่งป้อนเข้าแบบจำลอง และการ์ดแรงซึ่งใช้เป็นเป้าเทียบ ขั้นสอง แบบจำลองเสาเข็มกับดิน เสาเข็มถูกแบ่งเป็นชิ้นส่วนย่อยหกชิ้น แต่ละชิ้นมีแท่งสีเขียวแทนแรงต้านสถิตของดินรอบชิ้นนั้น แท่งยาวขึ้นตามความลึก และมีแท่งสีฟ้าแทนแรงต้านที่ปลายเข็ม ทุกชิ้นและปลายเข็มมีค่า Quake และ Damping ประกอบ แบบจำลองคำนวณแรงออกมาแล้วส่งลงไปขั้นสาม ขั้นสาม จับคู่สัญญาณ กราฟเทียบแรงวัดจริงเป็นเส้นทึบสีกรมท่ากับแรงคำนวณเป็นเส้นประสีส้ม ส่วนต่างระหว่างสองเส้นแรเงาสีแดงอ่อนคือ Match Quality ถ้ายังไม่ตรง ลูกศรสีส้มพาไปกล่องปรับค่าดินทางขวา ซึ่งมีแถบเลื่อนสามแถบคือแรงต้านสถิต Quake และ Damping แล้ววนกลับเข้าแบบจำลองเพื่อคำนวณใหม่ ทำซ้ำจนส่วนต่างต่ำสุด เมื่อตรงแล้ว ลูกศรสีเขียวลงไปแถบล่าง ขั้นสี่ อ่านผลจากแบบจำลองที่จับคู่สำเร็จ ได้แก่ กำลังรับน้ำหนักรวม RU ณ การตอกครั้งนั้น การแยกแรงเสียดทานผิว SF กับแรงต้านปลายเข็ม EB การกระจายแรงต้านตามความลึกเพื่อเทียบกับผลเจาะสำรวจดิน และกราฟ Load–Settlement จำลองเสมือน Static Load Test ช่องขวาเป็นตารางเทียบ Case Method กับ CAPWAP ห้าหัวข้อ Case Method คำนวณโดยเครื่อง PDA ที่หน้างาน ได้ผลทันทีทุกครั้งที่ตอก สมมติค่า Damping ค่าเดียวทั้งระบบ แยกแรงผิวกับปลายไม่ได้ และใช้คุมงานหน้างานแบบเรียลไทม์ ส่วน CAPWAP วิศวกรวิเคราะห์ที่สำนักงาน ได้ผลหลังวิเคราะห์มักภายในไม่กี่วัน ปรับค่าดินทีละชิ้นส่วนจนสัญญาณตรง แยกแรงผิวกับปลายได้ และเป็นรายงานผลอย่างเป็นทางการของ PDA เส้นกราฟทั้งหมดเป็นตัวอย่างเชิงหลักการ ไม่ใช่สัญญาณวัดจริง CAPWAP ทำงานอย่างไร: วงจร Signal Matching แผนภาพไม่ตามมาตราส่วน 4 ขั้นตอน: วัด → จำลอง → เทียบ → อ่านผล วนขั้น ② ↔ ③ ซ้ำ จนแรงคำนวณทับแรงวัดจริง 1 สัญญาณวัดจริง จาก PDA ที่หัวเข็ม ความเร็ว (v) ป้อนเข้าแบบจำลอง แรง (F) ใช้เป็นเป้าเทียบ 2 แบบจำลองเสาเข็ม–ดิน แรงต้านสถิต ทุกชิ้นส่วน + Quake + Damping ปลายเข็ม แรงคำนวณ 3 จับคู่สัญญาณ วัดจริง คำนวณ ส่วนต่าง = Match Quality ยังไม่ตรง ปรับค่าดิน แรงต้านสถิต Quake Damping ทำซ้ำ ตรงแล้ว → อ่านผล เส้นกราฟ: ตัวอย่างเชิงหลักการ Case Method vs CAPWAP ค่าหน้างาน กับ ผลวิเคราะห์ละเอียด Case Method CAPWAP ทำที่ไหน หน้างาน เครื่อง PDA คำนวณ สำนักงาน วิศวกรวิเคราะห์ ได้ผลเมื่อไร ทันที ทุกครั้งที่ตอก หลังวิเคราะห์ มักภายในไม่กี่วัน ค่าพารามิเตอร์ดิน สมมติ Damping ค่าเดียวทั้งระบบ ปรับทีละชิ้นส่วน จนสัญญาณตรง แยกแรงผิว / ปลาย ไม่ได้ ได้ บทบาท คุมงานหน้างาน แบบเรียลไทม์ รายงานทางการ ของผลทดสอบ PDA สรุปจากตารางเปรียบเทียบในบทความ 4 อ่านผลจากแบบจำลองที่จับคู่สำเร็จ กำลังรับน้ำหนักรวม RU ณ การตอกครั้งนั้น แยกแรงผิว / ปลาย SF กับ EB แรงต้านตามความลึก เทียบผลเจาะสำรวจดิน Load–Settlement จำลองเสมือน Static
วงจร Signal Matching ของ CAPWAP — ① สัญญาณความเร็วและแรงที่วัดจริงจาก PDA ② แบบจำลองเสาเข็มแบ่งเป็นชิ้นส่วน แต่ละชิ้นมีแรงต้านสถิต Quake และ Damping ③ เทียบแรงคำนวณกับแรงวัดจริง ถ้ายังไม่ตรงให้ปรับค่าดินแล้ววนใหม่ ④ อ่านผลเมื่อสัญญาณตรงกันแล้ว กรอบขวาสรุปความต่างของ Case Method กับ CAPWAP (เส้นกราฟเป็นตัวอย่างเชิงหลักการ ไม่ใช่สัญญาณวัดจริง · ภาพ: SPN Soil Engineering)

เมื่อวงจรจบ ผลจริงจะออกมาแบบภาพถัดไป เส้นแรงวัดจริงกับเส้นที่แบบจำลองคำนวณซ้อนกันเกือบสนิท

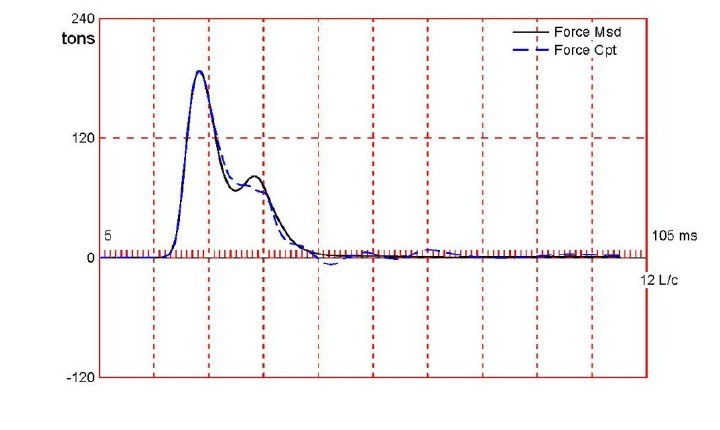

กราฟ Signal Matching ของ CAPWAP เปรียบเทียบแรงที่วัดจริง (Force Msd) กับแรงจากแบบจำลอง (Force Cpt) ซึ่งซ้อนทับกันเกือบสนิท
ผลการจับคู่สัญญาณ: แรงที่วัดจริง (Force Msd — เส้นทึบ) กับแรงที่แบบจำลองทำนาย (Force Cpt — เส้นประ) ซ้อนกันเกือบสนิท แสดงว่าแบบจำลองเลียนแบบเสาเข็มจริงได้ดี ค่ากำลังที่อ่านจากแบบจำลองจึงน่าเชื่อถือ

CAPWAP ให้ผลลัพธ์อะไรบ้าง?

CAPWAP ให้ผลลัพธ์ 5 อย่างจากการตอกครั้งเดียว คือ กำลังรับน้ำหนักรวม การแยกแรงผิวกับแรงปลาย การกระจายแรงต้านตามความลึก กราฟจำลอง Load-Settlement และความเค้นสูงสุดในตัวเข็มขณะตอก ตารางด้านล่างสรุปว่าแต่ละค่าบอกอะไรและนำไปใช้อย่างไร

← เลื่อนดูตารางทั้งหมด →

ผลลัพธ์บอกอะไรเอาไปใช้อะไร
กำลังรับน้ำหนักรวม (Total Capacity)แรงต้านสถิตรวมของเสาเข็ม ณ การตอกครั้งนั้นเทียบกับกำลังที่ออกแบบ
แยก Skin Friction / End Bearingแรงต้านมาจากผิวเข็มเท่าไหร่ ปลายเข็มเท่าไหร่ตรวจว่าพฤติกรรมเข็มตรงกับที่ออกแบบไว้หรือไม่
การกระจายแรงเสียดทานตามความลึกชั้นดินช่วงไหนให้แรงต้านมาก-น้อยเทียบกับผลเจาะสำรวจดิน ยืนยันว่าปลายเข็มถึงชั้นดินรับแรงจริง
กราฟจำลอง Load-Settlementพฤติกรรมการทรุดตัวเสมือนทำ Static Load Testประเมินการทรุดตัวที่น้ำหนักใช้งานโดยไม่ต้องทำ Static จริงทุกต้น
ความเค้นสูงสุดในตัวเข็มขณะตอกเข็มเสี่ยงเสียหายจากการตอกหรือไม่ควบคุมพลังงานตอกให้ปลอดภัยต่อตัวเข็ม

ตัวอย่างจากผลวิเคราะห์จริง: เสาเข็มหน้าตัด 1,225 ตร.ซม. ฝังลึกประมาณ 26 เมตร ผล CAPWAP ให้กำลังรับน้ำหนักรวม (RU) 194 ตัน แยกเป็นแรงเสียดทานผิว (SF) 164 ตัน กับแรงต้านปลายเข็ม (EB) 30 ตัน แรงต้านราว 85% มาจากผิวเข็ม เข็มต้นนี้จึงมีพฤติกรรมแบบ Friction Pile ข้อมูลนี้ค่าหน้างานตัวเดียวให้ไม่ได้

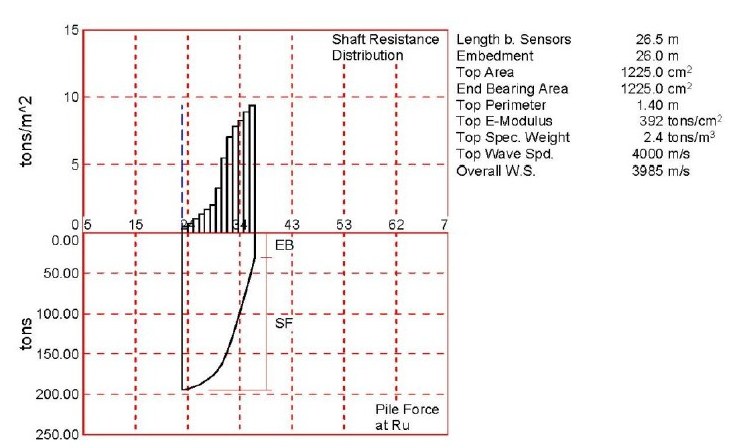

กราฟการกระจายแรงเสียดทานตามความลึก (Shaft Resistance Distribution) และแรงในเสาเข็มที่ RU จากผลวิเคราะห์ CAPWAP แสดงสัดส่วน Skin Friction กับ End Bearing
การกระจายแรงเสียดทานตามความลึก: แท่งกราฟด้านบนแสดงว่าดินช่วงล่างให้แรงเสียดทานมากขึ้นตามความลึก ส่วนเส้นโค้งด้านล่างแสดงแรงในตัวเข็มที่ลดลงจากหัวเข็ม (194 ตัน) เหลือเพียง EB 30 ตันที่ปลายเข็ม

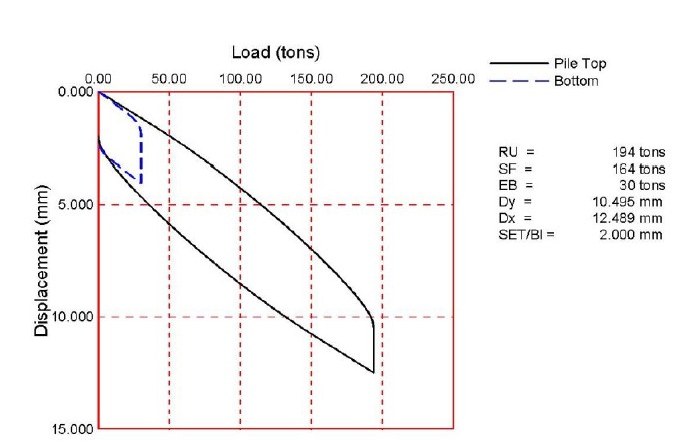

กราฟจำลอง Load-Settlement จากผล CAPWAP แสดงความสัมพันธ์น้ำหนักกดกับการทรุดตัวของหัวเข็มและปลายเข็ม กำลังรับน้ำหนักรวม 194 ตัน
กราฟจำลอง Load-Settlement เสมือนทำ Static Load Test: น้ำหนักเพิ่มขึ้นจนถึง RU 194 ตัน ที่การทรุดตัวราว 10.5 มม. (Dy) โดยการทรุดถาวรจากการตอกครั้งนี้ (Set) อยู่ที่ 2 มม./ครั้ง

ตัวอย่างการใช้งานจริง: เข็มที่ออกแบบให้รับแรงที่ปลาย (End Bearing) เป็นหลัก แต่ผล CAPWAP ชี้ว่าแรงมาจากผิวเข็มเกือบทั้งหมด คือสัญญาณที่วิศวกรต้องตรวจสอบว่าปลายเข็มถึงชั้นดินรับแรงจริงหรือไม่ ดูวิธีอ่านค่าอื่น ๆ ได้ที่บทความ อ่านผลทดสอบ PDA

ตัวเลข SF, EB และ RU ข้างต้นอ่านมาจากแบบจำลองชุดเดียวกัน ภาพ 3 มิติด้านล่างเปิดให้เห็นภายใน ผลรวมสปริงสีเขียวข้างเข็มคือ SF สปริงสีฟ้าที่ปลายคือ EB ส่วนกรอบขวาสรุปข้อจำกัดที่ต้องรู้ก่อนอ่านผล

แบบจำลอง 3 มิติเชิงแนวคิด แสดงภายในแบบจำลอง CAPWAP ที่แบ่งเสาเข็มเป็นชิ้นส่วน แต่ละชิ้นมีสปริงและตัวหน่วงแทนดินรอบข้าง และปลายเข็มมีสปริงกับตัวหน่วงแทนดินใต้ปลาย พร้อมสรุปค่าที่อ่านได้และข้อจำกัด ภาพสามมิติเชิงแนวคิดของก้อนดินที่ตัดมุมด้านหน้าออกให้เห็นภายใน ผนังดินแบ่งเป็นสามชั้น คือดินเหนียวอ่อนด้านบน ดินเหนียวแข็งตรงกลาง และชั้นทรายด้านล่าง เสาเข็มสี่เหลี่ยมตันยืนอยู่ในช่องที่ตัดออก ถูกแยกเป็นห้าชิ้นส่วนเว้นช่องเล็กน้อยให้เห็นว่าแบบจำลองแบ่งเสาเข็มเป็นชิ้นส่วนย่อย ลูกศรสีส้มเหนือหัวเข็มแทนแรงกระแทกจากตุ้มที่ทำให้คลื่นวิ่งลงตามเสาเข็ม แต่ละชิ้นส่วนต่อกับผนังดินด้านซ้ายด้วยสปริงสีเขียวซึ่งแทนแรงต้านสถิต และต่อกับผนังดินด้านขวาด้วยตัวหน่วงสีกรมท่าซึ่งแทนแรงต้านพลศาสตร์หรือ Damping ในแบบจำลองจริงทุกชิ้นมีทั้งสองอย่าง ภาพแยกวางคนละด้านเพื่อให้เห็นชัด ใต้ปลายเข็มมีสปริงและตัวหน่วงสีฟ้าต่อลงไปยังแผ่นฐานในชั้นทราย แทนดินใต้ปลายเข็ม กรอบเล็กมุมล่างซ้ายอธิบายว่าดินแต่ละชุดกำหนดด้วยสามค่า กราฟแรงต้านสถิตเทียบการเคลื่อนตัวของเข็ม เพิ่มเป็นเส้นตรงจนถึงระยะ Quake แล้วคงที่ที่แรงต้านสถิตสูงสุด และ Damping ทำให้แรงต้านเพิ่มตามความเร็วของเข็ม กรอบด้านขวาสรุปการอ่านค่า ผลรวมสปริงข้างเข็มคือแรงเสียดทานผิว SF สปริงที่ปลายคือแรงต้านปลาย EB และ SF บวก EB เท่ากับกำลังรับน้ำหนักรวม RU ตัวอย่างในบทความคือ SF 164 ตัน บวก EB 30 ตัน เท่ากับ RU 194 ตัน ราวร้อยละ 85 มาจากผิวเข็ม จึงมีพฤติกรรมแบบ Friction Pile ตามด้วยข้อจำกัดสี่ข้อ คือ ค่าที่ได้เป็นกำลัง ณ เวลาที่ตอก ดินเหนียวมี Soil Setup และทรายแน่นบางแห่งอาจเกิด Relaxation จึงต้องทดสอบซ้ำแบบ Restrike ตามสเปค เข็มต้องขยับมากพอ ถ้า Set น้อยมากค่าที่ได้เป็นเพียงขอบเขตล่าง สัญญาณต้องดีและรายงานควรแสดง Match Quality และผู้วิเคราะห์ต้องเข้าใจทั้งทฤษฎีคลื่นและพฤติกรรมดิน ภาพนี้เป็นภาพเชิงแนวคิด ไม่ตามมาตราส่วน แบบจำลอง 3 มิติ (3D): ภายในแบบจำลอง CAPWAP แผนภาพไม่ตามมาตราส่วน แรงกระแทกจากตุ้ม คลื่นวิ่งลงตามเสาเข็ม หัววัดแรงและความเร็ว ข้อมูลที่ป้อนเข้าแบบจำลอง ชิ้นส่วนเสาเข็ม แยกให้เห็นรอยต่อ สปริง ① แรงต้านสถิต ② Quake ตัวหน่วง ③ Damping ดินเหนียวอ่อน ดินเหนียวแข็ง ทราย ดินใต้ปลายเข็ม สปริง + ตัวหน่วง ดินแต่ละชุดในแบบจำลอง = 3 ค่าที่ปรับได้ ① ② Quake แรง → เข็มขยับ → ① แรงต้านสถิต ค่าสูงสุดที่ดินชุดนั้นต้านได้ ② Quake เข็มขยับเท่าไรจึงถึงค่าสูงสุด ③ Damping ยิ่งเข็มขยับเร็ว แรงต้านยิ่งเพิ่ม อ่านค่าจากแบบจำลอง รวมสปริงข้างเข็ม = แรงเสียดทานผิว (SF) สปริงที่ปลายเข็ม = แรงต้านปลายเข็ม (EB) SF + EB = RU (กำลังรวม) ตัวอย่างในบทความ SF 164 + EB 30 = RU 194 ตัน ราว 85% มาจากผิวเข็ม → พฤติกรรมแบบ Friction Pile ข้อจำกัดที่ต้องรู้ 1 กำลัง ณ เวลาที่ตอก ดินเหนียว Set-up · ทราย Relaxation → ทดสอบซ้ำแบบ Restrike 2 เข็มต้องขยับมากพอ Set น้อยมาก = ได้แค่ขอบเขตล่าง 3 สัญญาณต้องดี รายงานควรแสดง Match Quality 4 ผู้วิเคราะห์มีผลต่อคุณภาพ ต้องเข้าใจทั้งคลื่นและดิน สเปคที่ดีระบุชัดว่าใช้ค่าจาก End of Drive หรือ Restrike ภาพเชิงแนวคิด · ไม่ตามมาตราส่วน
ภายในแบบจำลอง CAPWAP (ภาพแยกชิ้นส่วน) — เสาเข็มแบ่งเป็นชิ้นส่วน แต่ละชิ้นมีสปริง (แรงต้านสถิต + Quake) และตัวหน่วง (Damping) แทนดินรอบข้าง ในแบบจำลองจริงทุกชิ้นมีทั้งสองอย่าง ภาพแยกวางคนละด้านเพื่อให้เห็นชัด ปลายเข็มมีสปริงกับตัวหน่วงแทนดินใต้ปลาย ตัวเลขในกรอบขวามาจากตัวอย่างในบทความนี้ (ภาพเชิงแนวคิด ไม่ตามมาตราส่วน · ภาพ: SPN Soil Engineering)

อ่านผล CAPWAP ต้องระวังอะไรบ้าง?

ผล CAPWAP น่าเชื่อถือเมื่อสัญญาณดี เข็มขยับพอ และผู้อ่านรู้ว่าเป็นกำลัง ณ เวลาที่ตอก มี 5 เรื่องที่ควรรู้

  • ค่าที่ได้คือกำลัง ณ เวลาที่ตอก — เสาเข็มตอกในดินเหนียวมี Soil Setup คือกำลังเพิ่มขึ้นตามเวลาหลังตอก ผลจากการตอกทันทีหลังจบ (End of Drive) จึงมักต่ำกว่าผลจากการตอกซ้ำหลังทิ้งช่วง (Restrike Test) ในทางกลับกัน ทรายแน่นหรือหินดินดานบางชนิดอาจเกิด Relaxation คือกำลังลดลงหลังตอก สเปคที่ดีจึงระบุว่าใช้ค่าจากการตอกแบบใด เรื่องช่วงเวลาทดสอบดูเพิ่มที่ ทดสอบเสาเข็มรอกี่วัน
  • คุณภาพของการจับคู่สำคัญ — รายงานที่ดีควรแสดงค่า Match Quality และกราฟเปรียบเทียบสัญญาณวัดจริงกับแบบจำลอง เพื่อให้ตรวจสอบได้ว่าการวิเคราะห์น่าเชื่อถือ
  • การเคลื่อนตัวของเข็มต้องมากพอ — ถ้าตอกแล้วเข็มแทบไม่ขยับ (Set ต่อครั้งน้อยมาก) แรงต้านของดินอาจยังไม่ถูกกระตุ้นเต็มที่ ค่าที่วิเคราะห์ได้จะเป็นเพียงขอบเขตล่างของกำลังจริง
  • ผู้วิเคราะห์มีผลต่อคุณภาพ — Signal Matching ต้องอาศัยวิศวกรที่เข้าใจทั้งทฤษฎีคลื่นและพฤติกรรมดิน ไม่ใช่แค่กดปุ่มให้โปรแกรมรันอัตโนมัติ
  • เทียบเกณฑ์ตามกฎกระทรวงฐานราก พ.ศ. 2566 — กำลังรับน้ำหนักที่วิเคราะห์ได้ต้องไม่ต่ำกว่า 2.5 เท่าของ Design Working Load (FS = 2.5) การตัดสินผลเป็นหน้าที่ของวิศวกรผู้ออกแบบตามข้อกำหนดโครงการ ดูค่าหลักทั้ง 8 ตัวและตัวอย่างการตีความรายงานแบบละเอียดที่ PDA Test อ่านผลยังไง — คู่มือวิเคราะห์ผล Dynamic Load Test

CAPWAP ต่างจาก Case Method และ Static Load Test อย่างไร?

Case Method เร็วที่สุดแต่เป็นค่าประเมินเบื้องต้น CAPWAP ละเอียดและแยกแรงผิวกับแรงปลายได้ ส่วน Static Load Test วัดตรงที่สุดแต่ใช้เวลาและงบมากที่สุด Static Load Test แบบปกติแยกแรงผิวกับแรงปลายไม่ได้ ต้องทำแบบติดเครื่องมือวัดในตัวเสาเข็ม

← เลื่อนดูตารางทั้งหมด →

หัวข้อCase Method (หน้างาน)CAPWAP (วิเคราะห์ละเอียด)Static Load Test
ความเร็วได้ผลทันทีทุกครั้งที่ตอกหลังวิเคราะห์ (มักภายในไม่กี่วัน)หลายวันถึงสัปดาห์
ความละเอียดประเมินเบื้องต้นสูง แยกองค์ประกอบแรงได้สูงสุด (วัดจริงโดยตรง)
แยก Friction / End Bearingไม่ได้ได้ไม่ได้โดยตรง (ต้องติดเครื่องมือวัดเพิ่มในตัวเข็ม)
บทบาทในโครงการคุมงานหน้างานแบบเรียลไทม์รายงานผลอย่างเป็นทางการของ PDAการทดสอบอ้างอิง / สอบเทียบ
📋 ความสัมพันธ์ของทั้งสามวิธี

Case Method ใช้ตัดสินใจหน้างานแบบเรียลไทม์ → CAPWAP คือผลวิเคราะห์อย่างเป็นทางการที่ควรอยู่ในรายงาน PDA ทุกฉบับ → Static Load Test คือตัวสอบเทียบสูงสุดเมื่อโครงการต้องการ
