Lateral Load Test คืออะไร พิสูจน์อะไร?

Lateral Load Test คือการทดสอบพฤติกรรมของเสาเข็มภายใต้แรงในแนวราบ แม่แรงไฮดรอลิกให้แรงผลักที่บริเวณหัวเสาเข็มทีละขั้น แล้ววัดว่าหัวเสาเข็มเคลื่อนตัวไปกี่มิลลิเมตรในแต่ละระดับแรง ผลที่ได้คือกราฟความสัมพันธ์ระหว่างแรงกับการเคลื่อนตัว (load-deflection curve)

สิ่งที่การทดสอบนี้พิสูจน์ไม่ใช่กำลังของตัวเสาเข็มเพียงอย่างเดียว แต่เป็นพฤติกรรมร่วมของ เสาเข็มกับดินรอบข้างช่วงบน แรงด้านข้างถูกต้านโดยดินช่วง 5–10 เท่าของขนาดหน้าตัดเสาเข็มจากผิวดินลงไปเป็นหลัก ดินชั้นลึกแทบไม่มีบทบาท ต่างจากแรงกดที่ถ่ายลงไปตลอดความยาวเสาเข็มจนถึงปลาย

มาตรฐานที่ใช้อ้างอิงคือ ASTM D3966/D3966M-22 Standard Test Methods for Deep Foundation Elements Under Lateral Load ซึ่งกำหนดทั้งวิธีติดตั้ง รูปแบบการให้แรง วิธีวัด และการรายงานผล

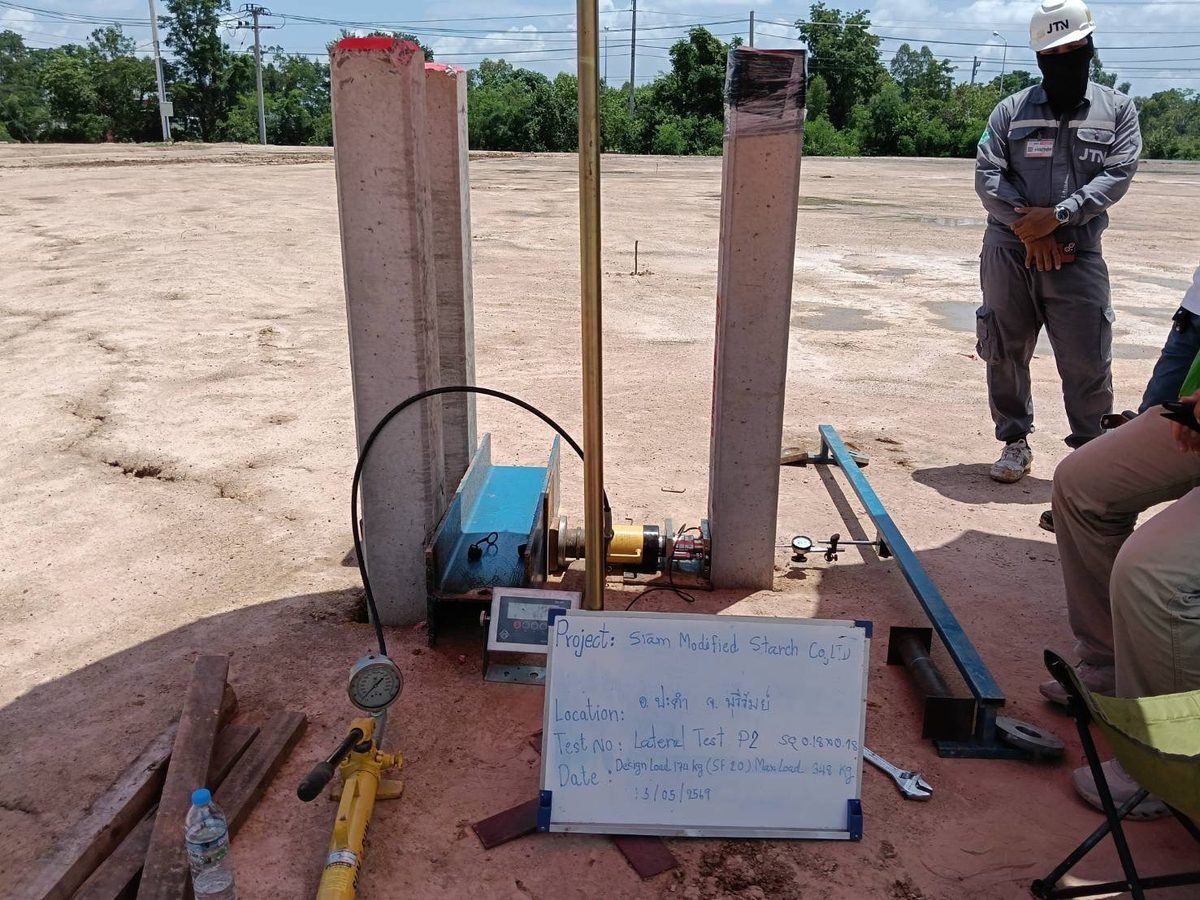

แม่แรงไฮดรอลิกติดตั้งระหว่างเสาเข็มสปันสองต้นเพื่อทดสอบแรงด้านข้าง มีกระดานบันทึกข้อมูลการทดสอบวางอยู่ข้างหน้า
การทดสอบแรงด้านข้างโดยใช้เสาเข็มสองต้นดันออกจากกัน แต่ละต้นทำหน้าที่เป็นตัวต้านแรงให้อีกต้นหนึ่ง (ภาพ: SPN Soil Engineering)

งานแบบไหนต้องทดสอบเสาเข็มรับแรงด้านข้าง?

โครงสร้างที่ต้องทดสอบแรงด้านข้าง คือโครงสร้างที่มีแรงในแนวราบเป็นตัวคุมการออกแบบฐานราก ไม่ใช่แรงกดจากน้ำหนักตัวเอง

  • สะพานและทางยกระดับ — ตอม่อรับแรงเบรกของรถ แรงจากกระแสน้ำ แรงลม และในบางกรณีแรงจากแผ่นดินไหว ซึ่งทั้งหมดเป็นแรงในแนวราบ
  • เสาส่งไฟฟ้าแรงสูงและเสาสื่อสาร — โครงสร้างสูงเรียวที่รับแรงลมเต็ม ๆ โมเมนต์ที่ฐานสูงมากเมื่อเทียบกับน้ำหนักตัว
  • ท่าเรือและโครงสร้างริมน้ำ — รับแรงกระแทกจากเรือเทียบท่า แรงจากคลื่นและกระแสน้ำ
  • กำแพงกันดินระบบเสาเข็ม — ดินด้านหลังกำแพงดันออกด้านข้างตลอดเวลา อ่านการเลือกระบบได้ที่ เลือกกำแพงกันดินแบบไหนดี เปรียบเทียบ 7 ประเภท
  • โครงการโซลาร์ฟาร์ม — แรงลมใต้แผงสร้างทั้งแรงยกและแรงผลักด้านข้าง ในขณะที่โครงสร้างรับแผงเบามาก อ่านชุดการทดสอบทั้งโครงการได้ที่ โครงการโซลาร์ฟาร์มต้องทดสอบเสาเข็มอะไรบ้าง
  • ป้ายโฆษณาขนาดใหญ่และโครงสร้างสูงเรียว — พื้นที่รับลมกว้างแต่น้ำหนักตัวน้อย

ในทางกลับกัน อาคารพักอาศัยและอาคารทั่วไปที่มีน้ำหนักตัวมากและมีฐานรากเชื่อมกันเป็นระบบ มักไม่ต้องทดสอบแรงด้านข้างแยกต่างหาก เพราะแรงลมถูกกระจายผ่านโครงสร้างส่วนบนและถ่ายลงเสาเข็มกลุ่มจนแรงต่อต้นไม่วิกฤต

ติดตั้งระบบ Lateral Load Test อย่างไร?

ระบบทดสอบแรงด้านข้างมีสามส่วน คือ ตัวให้แรง (แม่แรงไฮดรอลิกกับอุปกรณ์วัดแรง) ตัวต้านแรง (reaction) และระบบวัดผล (มาตรวัดบนคานอ้างอิงอิสระ) ความต่างจากการทดสอบแรงกดคือแรงเป็นแนวราบ จึงหาที่ต้านแรงได้ยากกว่าการวางน้ำหนักถ่วงลงบนพื้น

1. ดันระหว่างเสาเข็มสองต้น (ที่นิยมที่สุด)

วางแม่แรงไฮดรอลิกไว้ระหว่างเสาเข็มสองต้นที่อยู่ใกล้กัน แล้วดันออกจากกัน เสาเข็มแต่ละต้นทำหน้าที่เป็นตัวต้านแรงให้อีกต้นหนึ่ง วิธีนี้ประหยัดและติดตั้งเร็ว ข้อควรระวังคือระยะห่างระหว่างสองต้นต้องมากพอที่โซนดินที่ถูกรบกวนของแต่ละต้นจะไม่ทับกัน มิฉะนั้นค่าที่วัดได้จะเพี้ยน

2. ใช้บล็อกหรือฐานปฏิกิริยา (Reaction Block)

เมื่อมีเสาเข็มทดสอบต้นเดียว หรือระยะห่างระหว่างเสาเข็มน้อยเกินไป จะใช้บล็อกคอนกรีต ฐานรากที่มีอยู่แล้ว หรือเครื่องจักรหนักในหน้างานเป็นตัวต้านแรงแทน วิธีนี้ยืดหยุ่นกว่าแต่ต้องประเมินให้แน่ใจว่าตัวต้านแรงเองไม่เลื่อนขณะทดสอบ

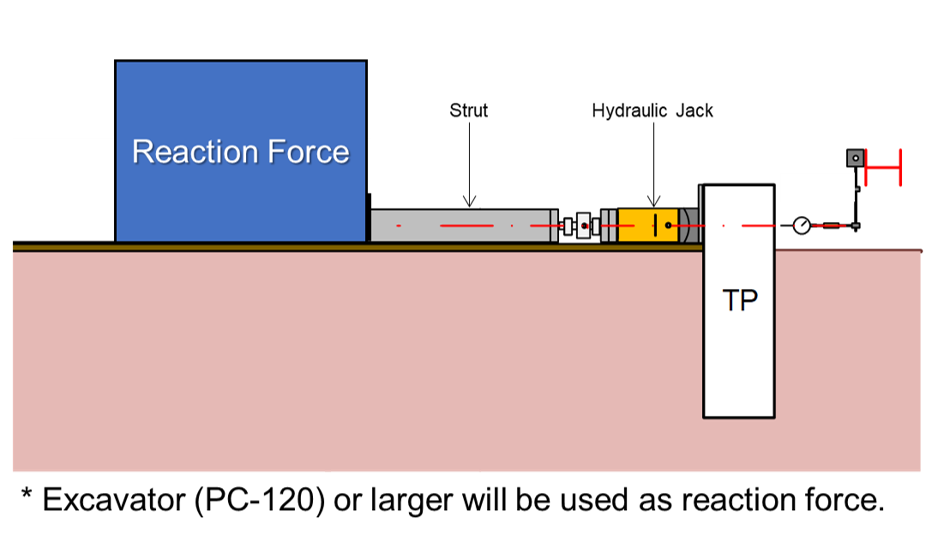

แผนผังการทดสอบแรงด้านข้างเสาเข็มต้นเดียว ใช้รถขุดเป็นตัวต้านแรง ต่อด้วยเหล็กค้ำยัน แม่แรงไฮดรอลิกและเกจวัดแรงดัน ดันเข้าหัวเสาเข็มทดสอบ พร้อมมาตรวัดการเคลื่อนตัวยึดบนคานอ้างอิงด้านตรงข้าม
แผนผังการติดตั้งเมื่อทดสอบเสาเข็มต้นเดียว โดยใช้รถขุด (PC-120 ขึ้นไป) เป็นตัวต้านแรง ส่งแรงผ่านเหล็กค้ำยันเข้าแม่แรงไฮดรอลิกที่หัวเสาเข็มทดสอบ (TP) และวัดการเคลื่อนตัวด้วยมาตรวัดบนคานอ้างอิงที่แยกอิสระ

3. ระบบวัดการเคลื่อนตัว

ติดมาตรวัดการเคลื่อนตัว (dial gauge หรือ LVDT) อย่างน้อยสองจุดที่ระดับต่างกันบนหัวเสาเข็ม เพื่อแยกการเคลื่อนตัวในแนวราบออกจากการหมุนของหัวเสาเข็ม มาตรวัดต้องยึดกับคานอ้างอิงที่ตั้งอยู่นอกโซนที่ดินถูกรบกวน ไม่ใช่ยึดกับระบบให้แรง

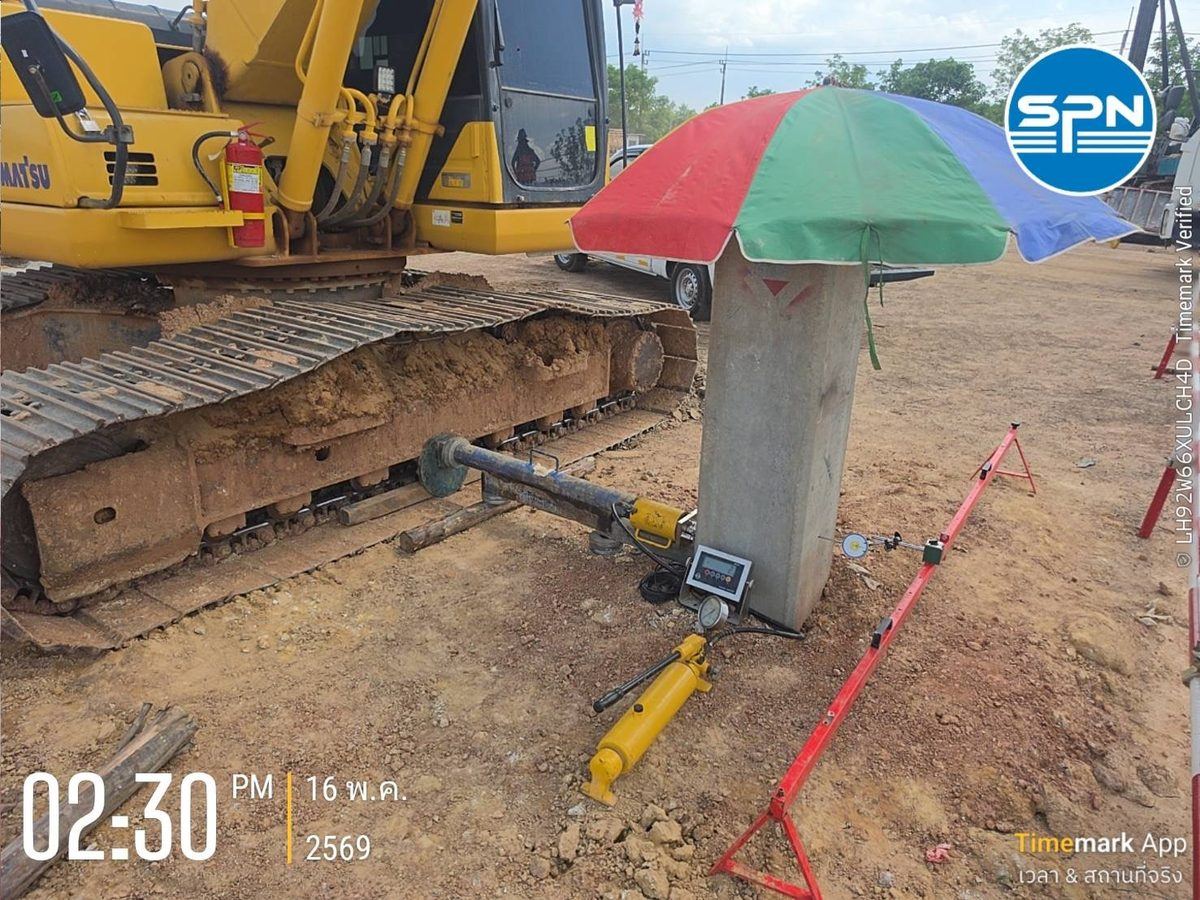

ระบบทดสอบแรงด้านข้างที่หน้างาน ใช้รถขุดเป็นตัวต้านแรง พร้อมมาตรวัดการเคลื่อนตัวติดตั้งบนคานอ้างอิงสีแดง
ตัวอย่างการใช้เครื่องจักรหนักในหน้างานเป็นตัวต้านแรง โดยมีมาตรวัดการเคลื่อนตัวยึดกับคานอ้างอิงที่แยกอิสระจากระบบให้แรง (ภาพ: SPN Soil Engineering)
⚠️ จุดที่ทำให้ผลเพี้ยนบ่อยที่สุด

คานอ้างอิงตั้งใกล้เสาเข็มทดสอบเกินไป เมื่อดินรอบเสาเข็มถูกดันจนเคลื่อนตัว ขาคานอ้างอิงก็ขยับตาม ค่าที่อ่านได้จะน้อยกว่าความจริง ทำให้เสาเข็มดูดีกว่าที่เป็นจริง ซึ่งอันตรายกว่าการอ่านได้ค่ามากเกินไป

ภาพ 3 มิติด้านล่างรวมทั้งสามส่วนไว้ในหน้างานหนึ่งจุด ให้สังเกตสองเรื่อง เรื่องแรกคือคานอ้างอิงวางตั้งฉากกับแนวแรง และขาตั้งอยู่นอกโซนดินที่ถูกรบกวนหน้าเสาเข็มทดสอบ เรื่องที่สองคือหน้าตัดดินที่แสดงว่าเสาเข็มเคลื่อนตัวมากที่สุดที่หัว แล้วลดลงเร็วตามความลึก ส่วนกรอบด้านขวาเรียงลำดับการทดสอบ 1 จุดตั้งแต่ติดตั้งจนถึงรายงาน

แบบจำลอง 3 มิติ การทดสอบแรงด้านข้างของเสาเข็มในโครงการโซลาร์ฟาร์ม แบบดันระหว่างเสาเข็มสองต้น พร้อมหน้าตัดดินที่แสดงการเคลื่อนตัว และลำดับการทดสอบ ภาพสามมิติเชิงแนวคิด ไม่ตามมาตราส่วน ของหน้างานโซลาร์ฟาร์ม ด้านหลังเป็นโต๊ะแผงโซลาร์สองชุดเพื่อบอกบริบทโครงการ ด้านหน้าตัดดินออกเป็นมุมเพื่อให้เห็นหน้าตัดตามแนวเสาเข็มสองต้น ชั้นบนเป็นดินอ่อน ชั้นล่างเป็นดินที่แข็งกว่า แม่แรงไฮดรอลิกกับ Load Cell และเหล็กค้ำวางในแนวราบระหว่างหัวเสาเข็มทดสอบกับเสาเข็มต้านแรง ดันให้หัวเสาเข็มทั้งสองต้นเคลื่อนออกจากกันด้วยแรง H บนหน้าตัดดิน เส้นประคือตำแหน่งเดิมของเสาเข็ม ส่วนแถบสีเทาคือรูปร่างเมื่อรับแรงซึ่งวาดขยายเกินจริง การเคลื่อนตัวมากที่สุดที่หัวเสาเข็มและลดลงอย่างรวดเร็วตามความลึก ลูกศรสีเขียวคือแรงต้านของดินช่วงบนด้านหน้าเสาเข็ม และบนผิวดินหน้าเสาเข็มทดสอบมีโซนดินถูกรบกวนแรเงาสีส้ม มาตรวัดการเคลื่อนตัวสองตัวที่ระดับต่างกันแตะหัวเสาเข็มทดสอบ ยึดกับคานอ้างอิงอิสระที่วางตั้งฉากกับแนวแรง ขาตั้งทั้งสองข้างอยู่นอกโซนดินถูกรบกวน ด้านซ้ายหน้ามีปั๊มไฮดรอลิกพร้อมเกจวัดแรงดันต่อสายเข้าแม่แรง และเครื่องบันทึกข้อมูลต่อสายเข้ามาตรวัด กรอบด้านขวาเรียงลำดับการทดสอบหกขั้น คือ เตรียมเสาเข็มทดสอบและตัวต้านแรง ติดตั้งแม่แรงแนวราบกับ Load Cell ติดมาตรวัดอย่างน้อยสองระดับบนคานอ้างอิงอิสระ ให้แรงตามรูปแบบในข้อกำหนดโครงการ ปลดแรงแล้วอ่านการเคลื่อนตัวคงค้าง และสรุปกราฟแรงกับการเคลื่อนตัวในรายงาน ด้านล่างกรอบระบุงานที่มักต้องทดสอบแรงด้านข้าง ได้แก่ สะพาน เสาส่งไฟฟ้า ท่าเรือ กำแพงกันดินระบบเสาเข็ม โซลาร์ฟาร์ม และป้ายหรือโครงสร้างสูงเรียว แบบจำลอง 3 มิติ (3D): ทดสอบแรงด้านข้างที่หน้างานโซลาร์ฟาร์ม แผนภาพไม่ตามมาตราส่วน H H A B C D E F G ตัดดินให้เห็นหน้าตัด · เส้นประ = ตำแหน่งเดิม · รูปร่างเสาเข็มขยายเกินจริง · H = แรงด้านข้าง A เสาเข็มทดสอบ B เสาเข็มต้านแรง (อีกต้นหนึ่ง) C แม่แรงแนวราบ + Load Cell D มาตรวัด 2 ระดับ (Dial / LVDT) E คานอ้างอิงอิสระ (ตั้งฉากแนวแรง) F ปั๊มไฮดรอลิก + เกจวัดแรงดัน G เครื่องบันทึกข้อมูล แรงต้านดินช่วงบน โซนดินรบกวน ลำดับการทดสอบ 1 จุด 1 เตรียมเข็มทดสอบ + ตัวต้านแรง เสาเข็มคู่ · บล็อก · เครื่องจักรหนัก 2 ติดตั้งแม่แรงแนวราบ Load Cell · ดันบริเวณหัวเสาเข็ม 3 ติดมาตรวัด ≥ 2 ระดับ บนคานอ้างอิงนอกโซนดินรบกวน 4 ให้แรงตามรูปแบบในสเปก เพิ่มเป็นขั้น · ซ้ำ · สลับทิศ ฯลฯ 5 ปลดแรง → อ่านค่าคงค้าง การเคลื่อนตัวที่ดินไม่คืนตัว 6 กราฟแรง–การเคลื่อนตัว รายงาน · สอบเทียบแบบจำลอง p-y งานที่มักต้องทดสอบแรงด้านข้าง สะพาน เสาส่งไฟฟ้า ท่าเรือ กำแพงกันดิน โซลาร์ฟาร์ม ป้าย / โครงสร้างสูงเรียว ภาพเชิงแนวคิด · ไม่ตามขนาดจริง
แบบจำลอง 3 มิติของการทดสอบแรงด้านข้างแบบดันระหว่างเสาเข็มสองต้นในบริบทโครงการโซลาร์ฟาร์ม: แม่แรงแนวราบกับ Load Cell ดันหัวเสาเข็มทดสอบ (A) และเสาเข็มต้านแรง (B) ออกจากกัน มาตรวัด 2 ระดับยึดกับคานอ้างอิงอิสระที่ขาตั้งอยู่นอกโซนดินรบกวน และหน้าตัดดินแสดงรูปร่างเสาเข็มแบบขยายเกินจริง — ภาพเชิงแนวคิด ไม่ตามมาตราส่วน ขนาดระบบและรูปแบบการให้แรงเป็นไปตามข้อกำหนดโครงการ

รูปแบบการให้แรงตาม ASTM D3966 มีอะไรบ้าง?

ASTM D3966 มีรูปแบบการให้แรงให้เลือกหลายแบบ ตามลักษณะแรงจริงที่โครงสร้างจะเจอ ตารางที่ 1 สรุปรูปแบบที่พบบ่อย 5 แบบ ผู้ออกแบบเป็นผู้เลือกว่าจะใช้แบบไหนและกำหนดไว้ในสเปกก่อนเริ่มงาน

← เลื่อนดูตารางทั้งหมด →

ตารางที่ 1 — รูปแบบการให้แรงด้านข้างและกรณีที่เหมาะสม
รูปแบบให้แรงอย่างไรเหมาะกับงานแบบไหน
Standard Loading
(แบบมาตรฐาน)
เพิ่มแรงเป็นขั้น ๆ ทางเดียว ค้างแต่ละขั้นตามเวลาที่กำหนดจนการเคลื่อนตัวคงที่ แล้วค่อยเพิ่มขั้นถัดไปงานทั่วไปที่ต้องการรู้ความสัมพันธ์แรงกับการเคลื่อนตัวพื้นฐาน เป็นรูปแบบที่ใช้บ่อยที่สุด
Cyclic Loading
(ให้แรงซ้ำเป็นรอบ)
เพิ่มแรงถึงระดับหนึ่ง ปลดแรง แล้วให้ซ้ำหลายรอบที่ระดับเดิม ก่อนขึ้นระดับถัดไปโครงสร้างที่รับแรงซ้ำ ๆ เช่น ท่าเรือรับเรือเทียบ สะพานรับแรงเบรก หรือโครงสร้างที่รับแรงลมเป็นรอบ
Surge Loading
(ให้แรงกระชาก)
เพิ่มแรงเร็วกว่าปกติเป็นช่วงสั้น ๆ เพื่อจำลองแรงที่มาแบบฉับพลันโครงสร้างที่อาจเจอแรงกระแทกทันทีทันใด เช่น แรงกระแทกจากเรือหรือแรงจากคลื่น
Reversed Loading
(ให้แรงสลับทิศ)
ให้แรงผลักไปทางหนึ่ง แล้วสลับให้แรงกลับทิศตรงข้าม สลับไปมาโครงสร้างที่แรงมาได้ทั้งสองทิศ เช่น เสาส่งไฟฟ้ารับลมจากหลายทิศ หรือกรณีที่ต้องพิจารณาแรงแผ่นดินไหว
Specified Lateral Movement
(ควบคุมด้วยระยะเคลื่อนตัว)
ควบคุมให้เสาเข็มเคลื่อนตัวถึงระยะที่กำหนด แล้ววัดว่าต้องใช้แรงเท่าไหร่ แทนการควบคุมด้วยแรงเมื่อเกณฑ์ออกแบบระบุเป็นระยะเคลื่อนตัวที่ยอมให้ เช่น กำหนดว่าต้องไม่เกินค่าหนึ่งที่แรงใช้งาน

บางโครงการใช้มากกว่าหนึ่งรูปแบบในเสาเข็มต้นเดียวกัน เช่น ทดสอบแบบมาตรฐานถึงแรงใช้งานก่อน แล้วจึงทำ cyclic ต่อ เพื่อดูว่าเมื่อรับแรงซ้ำหลายรอบแล้วการเคลื่อนตัวสะสมเพิ่มขึ้นแค่ไหน ลำดับและเงื่อนไขทั้งหมดต้องระบุในแผนทดสอบก่อนเริ่มงาน

อ่านกราฟ Load–Deflection อย่างไร?

ผลหลักคือกราฟ load-deflection ที่มีแรงด้านข้างเป็นแกนหนึ่ง และการเคลื่อนตัวด้านข้างที่หัวเสาเข็มเป็นอีกแกนหนึ่ง สิ่งที่ต้องอ่านจากกราฟมีสามอย่าง

หนึ่ง การเคลื่อนตัวที่แรงใช้งาน ต้องไม่เกินค่าที่ผู้ออกแบบกำหนดไว้ในสเปก ค่านี้ไม่ใช่เลขสากลตัวเดียว แต่มาจากข้อจำกัดของโครงสร้างส่วนบนแต่ละโครงการ สะพานที่มีชิ้นส่วนเชื่อมต่อละเอียดอ่อนย่อมยอมให้เคลื่อนได้น้อยกว่าเสาป้ายเดี่ยว

สอง รูปร่างของกราฟ ในช่วงแรกกราฟมักเป็นเส้นเกือบตรง แสดงว่าดินยังตอบสนองแบบยืดหยุ่น เมื่อแรงเพิ่มขึ้นถึงจุดหนึ่ง กราฟจะเริ่มโค้งแบนลง หมายถึงดินช่วงบนเริ่มเสียกำลัง การเคลื่อนตัวเพิ่มเร็วขึ้นทั้งที่แรงเพิ่มเท่าเดิม จุดที่กราฟเริ่มเปลี่ยนพฤติกรรมนี้คือข้อมูลสำคัญสำหรับผู้ออกแบบ

สาม การเคลื่อนตัวคงค้างหลังปลดแรง เมื่อปลดแรงกลับสู่ศูนย์ เสาเข็มจะไม่กลับมาที่ตำแหน่งเดิมทั้งหมด ส่วนที่เหลือค้างคือการเคลื่อนตัวถาวรที่ดินไม่คืนตัว ถ้าค่านี้สูงผิดปกติที่แรงใช้งาน แปลว่าดินช่วงบนเสียกำลังไปแล้วบางส่วน ถ้าสเปกกำหนดให้ให้แรงซ้ำเป็นรอบ (cyclic) ให้ดูด้วยว่าการเคลื่อนตัวสะสมเพิ่มขึ้นแค่ไหนในแต่ละรอบ หลักการอ่านนี้ใกล้เคียงกับการอ่านผลทดสอบแรงกด ซึ่งอธิบายไว้ละเอียดที่ Static Pile Load Test การทดสอบกำลังรับน้ำหนักของเสาเข็มแบบสถิต

แผนภาพด้านล่างเชื่อมกลไกกับกราฟเข้าด้วยกัน ช่องซ้ายแสดงว่าแรงที่หัวเสาเข็มถูกต้านโดยดินช่วงบนเป็นหลัก ช่องขวาเป็นกราฟตัวอย่างที่ติดหมายเลข 1–3 ตรงกับสิ่งที่ต้องอ่านสามข้อข้างต้น พร้อมรอบการให้แรงซ้ำที่ระดับแรงใช้งาน และเส้นปลดแรงที่เหลือการเคลื่อนตัวคงค้าง

กลไกของ Lateral Load Test: แม่แรงดันหัวเสาเข็มสองต้นออกจากกัน ดินช่วงบนเป็นตัวต้านแรง และกราฟแรงกับการเคลื่อนตัวด้านข้าง (ตัวอย่างเชิงหลักการ) แผนภาพสองช่องเรียงซ้ายขวา เป็นภาพเชิงแนวคิด ไม่ตามมาตราส่วน และไม่ใช่ผลทดสอบจริง ช่องซ้ายเป็นรูปตัดด้านข้างของการทดสอบแรงด้านข้างแบบดันระหว่างเสาเข็มสองต้น แม่แรงไฮดรอลิกกับ Load Cell วางในแนวราบระหว่างหัวเสาเข็มต้านแรงทางซ้ายกับหัวเสาเข็มทดสอบทางขวา แรง H กระทำที่หัวเสาเข็มและดันเสาเข็มทั้งสองต้นออกจากกัน เส้นประคือตำแหน่งเดิม ส่วนรูปเสาเข็มสีเทาคือรูปร่างเมื่อรับแรงซึ่งวาดขยายเกินจริง หัวเสาเข็มเลื่อนและหมุน การเคลื่อนตัวลดลงอย่างรวดเร็วตามความลึก ลูกศรสีเขียวคือแรงต้านของดินที่มากที่สุดใกล้ผิวดินในช่วงประมาณ 5 ถึง 10 เท่าของขนาดหน้าตัดเสาเข็ม ส่วนดินชั้นลึกแทบไม่มีบทบาท ด้านขวาของเสาเข็มทดสอบมีมาตรวัดการเคลื่อนตัวสองตัวที่ระดับต่างกันเพื่อแยกการเลื่อนออกจากการหมุนของหัวเสาเข็ม ยึดกับคานอ้างอิงอิสระที่มีขาตั้งอยู่นอกโซนดินที่ถูกรบกวน ช่องขวาเป็นกราฟตัวอย่างเชิงหลักการด้วยค่าสมมติ แกนนอนคือการเคลื่อนตัวด้านข้างที่หัวเสาเข็ม แกนตั้งคือแรงด้านข้าง เส้นทึบคือการเพิ่มแรงเป็นขั้น ช่วงแรกเกือบเป็นเส้นตรงแล้วค่อยโค้งแบนลง เส้นบางสีส้มคือการให้แรงซ้ำเป็นรอบที่ระดับแรงใช้งานซึ่งทำให้การเคลื่อนตัวสะสมเพิ่มขึ้น เส้นประคือการปลดแรงที่เหลือการเคลื่อนตัวคงค้าง หมายเลขหนึ่งถึงสามบนกราฟคือสิ่งที่ต้องอ่าน ได้แก่ การเคลื่อนตัวที่แรงใช้งานต้องไม่เกินเกณฑ์ในข้อกำหนดโครงการ จุดที่กราฟเริ่มโค้งแบนซึ่งแสดงว่าดินช่วงบนเริ่มเสียกำลัง และการเคลื่อนตัวคงค้างหลังปลดแรง แถบล่างสรุปว่าวิธีทดสอบอ้างอิง ASTM D3966/D3966M-22 เกณฑ์การเคลื่อนตัวที่ยอมให้เป็นไปตามข้อกำหนดโครงการ และผลทดสอบใช้สอบเทียบแบบจำลอง p-y ในโปรแกรมอย่าง LPILE หลักการ: แรงด้านข้างที่หัวเสาเข็ม → ดินช่วงบนต้าน → กราฟแรง–การเคลื่อนตัว แผนภาพไม่ตามมาตราส่วน 1 กลไก: ดันหัวเสาเข็มสองต้นออกจากกัน ภาพเชิงแนวคิด · รูปร่างเสาเข็มขยายเกินจริง H H แม่แรง + Load Cell แต่ละต้นเป็นตัวต้านแรงให้กัน มาตรวัด 2 ระดับ แยกการเลื่อนกับการหมุนของหัวเข็ม คานอ้างอิงอิสระ เสาเข็มต้านแรง เสาเข็มทดสอบ ดินช่วงบน 5–10D ต้านแรงเกือบทั้งหมด ดินชั้นลึก แทบไม่มีบทบาท ตำแหน่งเดิม แรงต้านของดิน รูปร่างเมื่อรับแรง D = ขนาดหน้าตัดเสาเข็ม · H = แรงด้านข้างที่หัวเสาเข็ม 2 กราฟแรง–การเคลื่อนตัว ตัวอย่างเชิงหลักการ · ค่าสมมติ การเคลื่อนตัวที่หัวเสาเข็ม → แรงด้านข้าง H → เกณฑ์ในข้อกำหนดโครงการ แรงใช้งาน 1 2 3 1 การเคลื่อนตัวที่แรงใช้งาน ต้องไม่เกินเกณฑ์ในข้อกำหนดโครงการ 2 จุดที่กราฟเริ่มโค้งแบน ดินช่วงบนเริ่มเสียกำลัง 3 การเคลื่อนตัวคงค้าง หลังปลดแรงกลับสู่ศูนย์ เพิ่มแรงเป็นขั้น ให้แรงซ้ำ (Cyclic) ปลดแรง 1 ASTM D3966/D3966M-22 มาตรฐานวิธีทดสอบแรงด้านข้าง 2 เกณฑ์การเคลื่อนตัว ผู้ออกแบบกำหนดในข้อกำหนดโครงการ 3 สอบเทียบ p-y (LPILE) ปรับแบบจำลองให้ตรงกราฟที่วัดจริง
ซ้าย: แรง H ที่หัวเสาเข็มถูกต้านโดยดินช่วงบนประมาณ 5–10 เท่าของขนาดหน้าตัด (D) ส่วนดินชั้นลึกแทบไม่มีบทบาท และมาตรวัด 2 ระดับแยกการเลื่อนกับการหมุนของหัวเสาเข็ม ขวา: กราฟแรง–การเคลื่อนตัวพร้อมจุดอ่านผล 3 ข้อ — ตัวอย่างเชิงหลักการ ค่าสมมติ ไม่ใช่ผลทดสอบจริง เกณฑ์ที่ใช้จริงเป็นไปตามข้อกำหนดโครงการ

ทดสอบจริงต่างจากการวิเคราะห์ p-y curve (LPILE) อย่างไร?

ความต่างหลักคือ การทดสอบวัดพฤติกรรมจริงของเสาเข็มหนึ่งต้นที่หน้างาน ส่วนการวิเคราะห์คำนวณจากแบบจำลองและข้อมูลดิน การวิเคราะห์ด้วยโปรแกรมอย่าง LPILE ใช้แบบจำลอง p-y curve ซึ่งแทนดินรอบเสาเข็มด้วยสปริงไม่เชิงเส้นเรียงกันตามความลึก ค่าคุณสมบัติของสปริงเหล่านี้มาจากสมการเชิงประจักษ์ที่พัฒนาจากการทดสอบในอดีต โดยใช้พารามิเตอร์ดินที่ได้จากการเจาะสำรวจดินเป็นตัวป้อน

จุดแข็งของการวิเคราะห์คือทำได้เร็ว ราคาถูก และเปลี่ยนตัวแปรดูผลได้ไม่จำกัด ส่วนข้อจำกัดคือผลลัพธ์แม่นเท่าที่ข้อมูลดินและแบบจำลองที่เลือกจะแม่น ซึ่งในทางปฏิบัติมีความไม่แน่นอนหลายชั้น ทั้งจากการแปลผลชั้นดิน สภาพดินช่วงบนที่มักถูกรบกวนจากงานก่อสร้าง และผลของวิธีติดตั้งเสาเข็มที่แบบจำลองไม่ได้รวมไว้

การทดสอบจริงจึงทำหน้าที่เป็นตัวสอบเทียบ (calibration) ให้แบบจำลอง เมื่อทดสอบเสาเข็มหนึ่งต้นแล้วปรับพารามิเตอร์ในแบบจำลองจนกราฟที่คำนวณได้ตรงกับกราฟที่วัดจริง ผู้ออกแบบจะใช้แบบจำลองที่ปรับแล้วนั้นวิเคราะห์เสาเข็มที่เหลือทั้งโครงการได้อย่างมั่นใจขึ้นมาก นี่คือเหตุผลที่โครงการใหญ่ยังทดสอบจริงแม้จะมีโปรแกรมวิเคราะห์ที่ดี

💡 สรุปความสัมพันธ์

การวิเคราะห์ไม่ได้แทนการทดสอบ และการทดสอบไม่ได้แทนการวิเคราะห์ การทดสอบให้ความจริงที่จุดเดียว การวิเคราะห์ขยายความจริงนั้นไปทั้งโครงการ ทั้งสองอย่างทำงานร่วมกัน

การทดสอบแรงด้านข้างมีข้อจำกัดอะไรบ้าง?

ข้อจำกัดหลักมีสี่ข้อ คือ ผลสะท้อนดินช่วงบนเป็นหลัก เงื่อนไขที่หัวเสาเข็มมีผลสูง เป็นการทดสอบเสาเข็มเดี่ยว และผลขึ้นกับอัตราการให้แรง ทุกข้อต้องเข้าใจก่อนนำผลไปใช้

ผลสะท้อนดินช่วงบนเป็นหลัก ดินช่วง 5–10 เท่าของขนาดหน้าตัดจากผิวดินลงไปเป็นตัวกำหนดผลเกือบทั้งหมด ถ้าหน้างานมีการถมดิน ขุดปรับระดับ หรือมีน้ำท่วมขังหลังจากทดสอบไปแล้ว สภาพจริงตอนใช้งานอาจต่างจากตอนทดสอบอย่างมีนัยสำคัญ

เงื่อนไขที่หัวเสาเข็มมีผลสูง เสาเข็มที่หัวถูกยึดแน่นกับฐานราก (fixed head) มีพฤติกรรมต่างจากเสาเข็มที่หัวหมุนได้อิสระ (free head) อย่างมาก การทดสอบส่วนใหญ่ทำในสภาพ free head ซึ่งมักให้การเคลื่อนตัวที่หัวมากกว่าสภาพหัวยึดแน่นที่แรงเท่ากัน ผู้ออกแบบต้องแปลงค่าให้ตรงกับสภาพจริงตอนใช้งาน

เป็นการทดสอบเสาเข็มเดี่ยว พฤติกรรมของเสาเข็มกลุ่มไม่เท่ากับผลเสาเข็มเดี่ยวคูณจำนวนต้น เพราะโซนดินที่ต้านแรงของแต่ละต้นซ้อนทับกัน ทำให้ประสิทธิภาพรวมต่ำกว่า การแปลงผลจากเดี่ยวเป็นกลุ่มต้องใช้ตัวคูณที่ผู้ออกแบบกำหนด หลักการเดียวกับประสิทธิภาพของเสาเข็มกลุ่มในแรงกด

ผลขึ้นกับอัตราการให้แรง ในดินเหนียว การให้แรงเร็วหรือช้าต่างกันทำให้ได้ค่าไม่เท่ากัน เพราะน้ำในดินระบายทันหรือไม่ทัน มาตรฐานจึงกำหนดเวลาค้างแต่ละขั้นไว้ การทดสอบที่รวบรัดเวลาจะวัดการเคลื่อนตัวได้น้อยกว่าความจริง ทำให้เสาเข็มดูแข็งแรงกว่าที่เป็น ดูภาพรวมว่าการทดสอบแต่ละวิธีตอบคำถามอะไรได้ที่ ทดสอบเสาเข็ม มีกี่แบบ รวมทุกวิธี

Lateral Load Test ราคาเท่าไหร่ ต้องเตรียมอะไร?

ราคาทดสอบแรงด้านข้างคิดเป็นรายโครงการ ไม่มีราคาเหมาต่อต้น เพราะขึ้นกับแรงสูงสุดที่ต้องให้ รูปแบบการให้แรงที่สเปกกำหนด จำนวนจุดทดสอบ วิธีจัดระบบต้านแรง และตำแหน่งหน้างาน กรุณาติดต่อรับใบเสนอราคาฟรีภายใน 24 ชั่วโมง พร้อมแจ้งชนิดและขนาดเสาเข็ม แรงด้านข้างออกแบบ และรูปแบบการให้แรงที่ต้องการ

สิ่งที่หน้างานควรเตรียมคือ ตำแหน่งเสาเข็มทดสอบและตัวต้านแรงตามแผนทดสอบ พื้นที่รอบหัวเสาเข็มสำหรับวางคานอ้างอิงให้อยู่นอกโซนดินที่ถูกรบกวน และทางเข้าสำหรับขนย้ายเครื่องมือ รายงานผลพร้อมกราฟแรง–การเคลื่อนตัวรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร

หมายเหตุ: ราคาทุกรายการยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน ดูบริการทดสอบเสาเข็มทั้งหมดได้ที่หน้า ทดสอบเสาเข็ม

⚠️ บทความนี้ให้ความรู้ทั่วไป

เนื้อหาอธิบายหลักการทดสอบแรงด้านข้างเพื่อความเข้าใจเบื้องต้นเท่านั้น แรงด้านข้างออกแบบ เกณฑ์การเคลื่อนตัวที่ยอมให้ รูปแบบการให้แรง จำนวนจุดทดสอบ และการแปลงผลจากเสาเข็มเดี่ยวเป็นเสาเข็มกลุ่ม ต้องกำหนดโดยวิศวกรผู้ออกแบบของโครงการนั้น
