สะพานและโครงสร้างพิเศษหลายแห่งไม่มีแบบก่อสร้างเหลืออยู่ หรือถูกเปลี่ยนประเภทการใช้งานจนน้ำหนักบรรทุกไม่เหมือนตอนออกแบบ การคำนวณย้อนกลับจากแบบเพียงอย่างเดียวจึงมักได้คำตอบที่เผื่อไว้มากเกินจริง หรือมีความไม่แน่นอนสูง การทดสอบด้วยน้ำหนักจริงให้ข้อมูลพฤติกรรมของโครงสร้างที่มีอยู่โดยตรง บทความนี้อธิบายว่า Load Test มีกี่แบบ ทำอย่างไร ใช้เครื่องมืออะไร และอ่านผลจากอะไร

ผังการติดตั้งงานทดสอบกำลังรับน้ำหนักสะพาน รถน้ำหนักรู้ค่า เครื่องวัดใต้คาน และเครื่องบันทึกข้อมูล รูปด้านข้างสะพานช่วงเดียวพาดบนตอม่อริมตลิ่งสองฝั่ง ปิดการจราจรด้วยแผงกั้นทั้งสองฝั่ง รถบรรทุกที่ชั่งน้ำหนักแล้วจอดตามตำแหน่งที่กำหนด ตำแหน่ง 1 2 3 คือลำดับตำแหน่งจอดหรือขั้นการเพิ่มน้ำหนัก ใต้ท้องคานติด Strain Gauge ที่กลางช่วงและจุดวิกฤตที่วิเคราะห์ไว้ วัดการแอ่นตัวด้วย LVDT หรือ Dial Gauge ที่กลางช่วงและช่วงหนึ่งในสี่ โดยตั้งบนนั่งร้านอิสระที่ไม่ขยับตามสะพาน เส้นประคือรูปทรงการแอ่นตัว มีเซนเซอร์อุณหภูมิติดที่คาน สายทุกช่องต่อเข้าเครื่องบันทึกข้อมูลบนตลิ่ง อ่านค่าพร้อมกันตลอดการเพิ่มและปลดน้ำหนัก ถ้าเข้าใต้สะพานไม่ได้ใช้กล้องสำรวจความละเอียดสูงบนตลิ่งวัดการเคลื่อนตัวแทน แถบด้านล่างสรุปสี่องค์ประกอบ น้ำหนักรู้ค่า Strain Gauge LVDT และ Data Logger ผังติดตั้ง Bridge Load Test แผนภาพไม่ตามมาตราส่วน ลำน้ำ / ทางใต้สะพาน ปิดจราจร 1 2 3 รถน้ำหนักรู้ค่า (ชั่งแล้ว) LVDT / Dial Gauge บนนั่งร้านอิสระ Strain Gauge อุณหภูมิ Logger อ่านพร้อมกัน กล้องสำรวจ เมื่อเข้าใต้ สะพานไม่ได้ 1 น้ำหนักรู้ค่า วางเป็นขั้นตามผังวิเคราะห์ 2 Strain Gauge จุดวิกฤตใต้คาน 3 LVDT + จุดอ้างอิง ไม่ขยับตามสะพาน 4 Data Logger ทุกช่อง + อุณหภูมิ
ผังการติดตั้งงานทดสอบกำลังรับน้ำหนักสะพาน — หัวใจของงานคือน้ำหนักที่รู้ค่าแน่นอน จุดวัดที่วางตามผลวิเคราะห์ และการบันทึกค่าทุกช่องพร้อมกันตลอดการทดสอบ

Load Test สะพาน คืออะไร?

Load Test สะพาน คือการทดสอบกำลังรับน้ำหนักของโครงสร้างที่มีอยู่จริง ด้วยการให้น้ำหนักบรรทุกที่รู้ค่าแน่นอนเป็นขั้น ๆ แล้ววัดการตอบสนองของโครงสร้าง ค่าที่วัดหลัก ๆ คือการแอ่นตัวและความเครียด ซึ่งบอกได้ทั้งความแข็งเกร็งจริงของโครงสร้างและการกระจายแรงระหว่างชิ้นส่วน

Load Test ไม่ได้ทดสอบว่าคอนกรีตหรือเหล็กมีกำลังเท่าไหร่ แต่ทดสอบว่า ระบบโครงสร้างทั้งชุด ทำงานร่วมกันอย่างไรภายใต้น้ำหนักจริง ซึ่งรวมผลของพื้นทางเดิน ราวสะพาน ผิวทาง และความต่อเนื่องของโครงสร้างที่แบบจำลองมักละเลย ผลที่ได้บ่อยครั้งคือสะพานแข็งเกร็งกว่าที่คำนวณไว้

การตรวจสอบแบบไม่ทำลาย เช่น การหาคุณภาพคอนกรีตหรือหาตำแหน่งเหล็กเสริม ตอบเรื่องสภาพวัสดุ แต่ไม่ตอบเรื่องกำลังรับน้ำหนักของทั้งระบบ ในทางปฏิบัติจึงใช้คู่กัน โดยตรวจสภาพก่อน แล้วจึงตัดสินใจว่าจะทดสอบด้วยน้ำหนักหรือไม่

สะพานแบบไหนควรทำ Load Test?

สะพานที่ควรทำ Load Test คือสะพานที่ข้อมูลไม่พอให้คำนวณได้อย่างมั่นใจ หรือสะพานที่เงื่อนไขการใช้งานเปลี่ยนไป ไม่ใช่ทุกสะพานต้องทดสอบด้วยน้ำหนัก กรณีที่พบบ่อยมี 6 กรณี

  • สะพานเก่าที่ไม่มีแบบก่อสร้าง — ไม่มีข้อมูลเหล็กเสริมหรือกำลังคอนกรีตเดิม การคำนวณจึงต้องตั้งสมมติฐานจำนวนมาก การทดสอบช่วยลดความไม่แน่นอนลงได้มาก
  • จะเพิ่มน้ำหนักบรรทุกหรือเปลี่ยนประเภทการใช้งาน — เช่น เปิดให้รถบรรทุกหนักผ่าน หรือเปลี่ยนจากสะพานทางเดินเป็นทางรถ
  • หลังงานซ่อมหรือเสริมกำลัง — ต้องการหลักฐานเชิงตัวเลขว่างานเสริมกำลังได้ผลตามที่ออกแบบไว้จริง
  • โครงสร้างที่เคยถูกชนหรือได้รับความเสียหาย — เช่น คานถูกรถบรรทุกเกินความสูงชน หรือผ่านเหตุการณ์น้ำท่วมและการกัดเซาะฐานราก
  • ต้องขนย้ายของหนักพิเศษข้ามสะพาน — งานขนย้ายหม้อแปลง เครื่องจักร หรือชิ้นส่วนโครงสร้างขนาดใหญ่แบบครั้งคราว
  • ตรวจรับงานสะพานใหม่ — บางสัญญากำหนดให้ทดสอบเพื่อยืนยันพฤติกรรมก่อนเปิดใช้งาน
💡 ตรวจสภาพก่อน ทดสอบทีหลัง

ก่อนตัดสินใจให้น้ำหนักกับโครงสร้างที่สงสัยว่าเสื่อมสภาพ ควรตรวจสภาพเนื้อคอนกรีตและเหล็กเสริมก่อนเสมอ เพื่อไม่ให้การทดสอบเองกลายเป็นตัวเร่งความเสียหาย ดูวิธีที่ใช้ได้ในขั้นนี้ที่ คู่มือ NDT ตรวจสอบโครงสร้างคอนกรีตแบบไม่ทำลาย และหากเป็นอาคารหรือโครงสร้างเก่าที่จะเปลี่ยนการใช้งาน อ่านลำดับการประเมินได้ที่ อาคารเก่าก่อนต่อเติม ต้องตรวจโครงสร้างอะไรบ้าง

Diagnostic Load Test กับ Proof Load Test ต่างกันอย่างไร?

Diagnostic Load Test ใช้น้ำหนักในระดับที่ปลอดภัยเพื่อดูพฤติกรรมจริงแล้วนำไปปรับแบบจำลอง ส่วน Proof Load Test ใช้น้ำหนักสูงกว่าเพื่อพิสูจน์โดยตรงว่าโครงสร้างรับน้ำหนักระดับเป้าหมายได้ ทั้งสองแนวทางอยู่ใน AASHTO Manual for Bridge Evaluation ซึ่งเป็นเอกสารอ้างอิงหลักของงานประเมินสะพานที่ใช้กันแพร่หลาย

← เลื่อนดูตารางทั้งหมด →

หัวข้อDiagnostic Load TestProof Load Test
เป้าหมายเข้าใจพฤติกรรมจริง แล้วปรับแบบจำลองวิเคราะห์ให้ตรงความจริงพิสูจน์ตรง ๆ ว่ารับน้ำหนักระดับเป้าหมายได้โดยไม่เสียหาย
ระดับน้ำหนักต่ำกว่าน้ำหนักใช้งานปกติ หรือเทียบเท่าสูงกว่าน้ำหนักใช้งาน เพิ่มเป็นขั้นจนถึงเป้าหมาย
ความเสี่ยงต่อโครงสร้างต่ำสูงกว่า ต้องมีแผนหยุดทดสอบและมาตรการรองรับ
ผลที่ได้ค่าความแข็งเกร็งจริง การกระจายแรง แฟกเตอร์ปรับแบบจำลองระดับน้ำหนักที่ยืนยันได้จากการทดสอบโดยตรง
เหมาะกับสะพานที่มีแบบแต่ผลคำนวณดูอนุรักษ์นิยมเกินจริงสะพานที่ไม่มีแบบ หรือคำนวณแล้วไม่ผ่านแต่ยังใช้งานได้ปกติ
งานเตรียมการปานกลางมาก ต้องวิเคราะห์ล่วงหน้าและกำหนดเกณฑ์หยุดชัดเจน

งานส่วนใหญ่เริ่มจาก Diagnostic ก่อน เพราะได้ข้อมูลมากในความเสี่ยงต่ำ แล้วจึงตัดสินใจว่าจำเป็นต้องทำ Proof Load Test ต่อหรือไม่ การข้ามไปทำ Proof ทันทีกับโครงสร้างที่ยังไม่รู้พฤติกรรมเป็นแนวทางที่ควรหลีกเลี่ยง

ขั้นตอนการทดสอบหน้างานเป็นอย่างไร?

การทดสอบมี 7 ขั้น เริ่มจากรวบรวมข้อมูลและวิเคราะห์ล่วงหน้า แล้วจึงให้น้ำหนักเป็นขั้น ปลดน้ำหนัก และออกรายงาน งานเตรียมการบนโต๊ะก่อนออกหน้างานจึงสำคัญไม่น้อยกว่าวันทดสอบ

  1. รวบรวมข้อมูลและตรวจสภาพ — แบบก่อสร้าง ประวัติการซ่อม สภาพความเสียหายปัจจุบัน และผลตรวจแบบไม่ทำลายถ้ามี
  2. วิเคราะห์ล่วงหน้า — สร้างแบบจำลองเพื่อคาดการณ์ค่าที่ควรวัดได้ในแต่ละขั้น และใช้กำหนดตำแหน่งติดตั้งเครื่องมือกับเกณฑ์หยุดทดสอบ
  3. วางแผนน้ำหนักและการจราจร — กำหนดจำนวนขั้น ตำแหน่งจอด เส้นทางเข้าออก และช่วงเวลาปิดการจราจร
  4. ติดตั้งเครื่องมือและอ่านค่าศูนย์ — ติดตั้งตามผังที่วิเคราะห์ไว้ แล้วอ่านค่าเริ่มต้นขณะไม่มีน้ำหนัก
  5. ให้น้ำหนักเป็นขั้น — แต่ละขั้นต้องรอให้ค่าคงที่ก่อนบันทึก และเทียบกับค่าที่คาดไว้ทันทีก่อนขึ้นขั้นถัดไป
  6. ปลดน้ำหนักและอ่านค่าคืนตัว — ปลดเป็นขั้นเช่นกัน แล้วอ่านค่าหลังปลดหมดเพื่อดูการแอ่นตัวคงค้าง
  7. วิเคราะห์ผลและออกรายงาน — เทียบค่าที่วัดกับค่าที่คำนวณ ปรับแบบจำลอง และสรุปข้อเสนอแนะโดยวิศวกรผู้รับผิดชอบ

จุดที่มักถูกมองข้ามคือการเทียบค่าระหว่างทาง ถ้ารอดูผลตอนจบอย่างเดียว จะไม่มีโอกาสหยุดก่อนที่โครงสร้างจะเข้าสู่พฤติกรรมที่ไม่ต้องการ

สองภาพด้านล่างขยายขั้นตอนข้างต้น ภาพแรกเป็นแผนภาพ 2 มิติ แสดงหน้าตัดขวางสะพานขณะรถจอดเยื้อง การให้น้ำหนักเป็นขั้นพร้อมเทียบค่าทุกขั้น และสองวิธีตั้งจุดอ้างอิงวัดการแอ่นตัว ภาพที่สองเป็นแบบจำลอง 3 มิติของหน้างานทดสอบพร้อมลำดับงานเจ็ดขั้น

แบบจำลอง 2 มิติ หน้าตัดขวางสะพานขณะทดสอบ การกระจายแรงระหว่างคาน ลำดับการให้น้ำหนักเป็นขั้น และการติดตั้งจุดอ้างอิงวัดการแอ่นตัว กรอบซ้ายบนเป็นหน้าตัดขวางสะพานคานสี่ตัว G1 ถึง G4 รองรับพื้นสะพาน รถบรรทุกน้ำหนักทดสอบจอดเยื้องไปทางคาน G1 และ G2 ใต้คานแต่ละตัวมี LVDT วัดการแอ่นตัวและ Strain Gauge ที่ท้องคาน เครื่องวัดอุณหภูมิติดที่คาน สายทุกเส้นต่อเข้าเครื่องบันทึกข้อมูลที่อ่านพร้อมกัน กราฟแท่งใต้หน้าตัดแสดงสัดส่วนการแอ่นตัวของแต่ละคาน ซึ่งบอกการกระจายแรง ตัวเลขเป็นค่าสมมติ กรอบขวาบนเป็นกราฟน้ำหนักกับเวลา ให้น้ำหนักเป็นขั้น รอค่าคงที่แล้วเทียบค่าที่วัดกับค่าที่คาดจากการวิเคราะห์ล่วงหน้าทุกขั้นก่อนขึ้นขั้นถัดไป จากนั้นปลดน้ำหนักเป็นขั้นและอ่านค่าคืนตัว แถวล่างเทียบสองกรณีการเข้าถึง กรณีเข้าถึงใต้สะพานได้ ตั้ง LVDT บนนั่งร้านอิสระที่ไม่แตะโครงสร้างที่ทดสอบ กรณีสะพานข้ามแม่น้ำ ใช้กล้องสำรวจความละเอียดสูงบนตลิ่งเล็งเป้าที่ติดข้างคาน ความละเอียดต่ำกว่าแต่พอสำหรับการแอ่นตัวขนาดใหญ่ หน้าตัดขวางและลำดับการทดสอบ (2D) แผนภาพไม่ตามมาตราส่วน หน้าตัดขวางกลางช่วง · รถจอดเยื้อง รถน้ำหนักรู้ค่า สัดส่วนการแอ่นตัวแต่ละคาน (ค่าสมมติ) G1 · 38% G2 · 32% G3 · 20% G4 · 10% Strain gauge ท้องคาน LVDT ใต้คานทุกตัว เทอร์โมมิเตอร์ · อ่านพร้อมกันทุกช่อง ให้น้ำหนักเป็นขั้น P เวลา สูงสุด ปลดเป็นขั้น รอค่าคงที่ทุกขั้น แล้วจึงบันทึก ● เทียบค่าวัด vs ค่าคาดการณ์ ก่อนขึ้นขั้นถัดไปทุกครั้ง เกินกรอบที่กำหนดไว้ก่อน หยุด ประเมินก่อนไปต่อ ปลดหมด → อ่านค่าคงค้าง ดูการคืนตัว เข้าถึงใต้สะพานได้ → LVDT บนนั่งร้านอิสระ ขาตั้งยืนบนดิน ไม่แตะตัวสะพาน LVDT / Dial gauge จุดอ้างอิงต้องไม่ขยับตามโครงสร้างที่กำลังทดสอบ สะพานข้ามแม่น้ำ → กล้องสำรวจจากตลิ่ง เป้าติดข้างคาน ความละเอียดต่ำกว่า พอสำหรับการแอ่นตัวขนาดใหญ่
แบบจำลอง 2 มิติ — รถน้ำหนักรู้ค่าจอดเยื้องไปทางคาน G1–G2 วัดการแอ่นตัวและความเครียดใต้คานทุกตัวพร้อมกัน สัดส่วนที่ได้บอกการกระจายแรงระหว่างคาน (ค่าสมมติ) กราฟขวาบน: รอค่าคงที่และเทียบกับค่าคาดการณ์ทุกขั้นก่อนขึ้นขั้นถัดไป แถวล่าง: จุดอ้างอิงต้องไม่ขยับตามสะพาน หากเข้าใต้สะพานไม่ได้ใช้กล้องสำรวจจากตลิ่งแทน (ภาพ: SPN Soil Engineering)
แบบจำลอง 3 มิติ หน้างานทดสอบกำลังรับน้ำหนักสะพาน รถบรรทุกน้ำหนักรู้ค่าจอดกลางช่วง เครื่องมือวัดใต้คาน และลำดับงานเจ็ดขั้น ภาพสามมิติของสะพานช่วงเดียวบนตอม่อริมฝั่งสองด้าน พื้นสะพานวางบนคานหลายตัว ปิดการจราจรด้วยกรวยที่ปลายสะพานทั้งสองด้าน รถบรรทุกน้ำหนักรู้ค่าสองคันจอดคู่กันบริเวณกลางช่วงตามตำแหน่งที่วิเคราะห์ไว้ ใต้กลางช่วงมีนั่งร้านอิสระตั้งจากพื้นล่างรองรับ LVDT ใต้คาน มี Strain Gauge ที่ท้องคาน สายต่อไปยังเครื่องบันทึกข้อมูลในเต็นท์ริมฝั่ง และมีกล้องสำรวจบนฝั่งเป็นทางเลือกเมื่อเข้าใต้สะพานไม่ได้ กรอบด้านขวาเป็นลำดับงานเจ็ดขั้น ตั้งแต่รวบรวมข้อมูลและตรวจสภาพ วิเคราะห์ล่วงหน้า วางแผนน้ำหนักและการจราจร ติดตั้งเครื่องมือและอ่านค่าศูนย์ ให้น้ำหนักเป็นขั้น ปลดน้ำหนักและอ่านค่าคืนตัว จนถึงวิเคราะห์ผลและออกรายงาน แบบจำลอง 3 มิติ (3D) แผนภาพไม่ตามมาตราส่วน รถน้ำหนักรู้ค่า จอดตามตำแหน่งวิเคราะห์ ชั่งน้ำหนักเพลาไว้ก่อนเข้าทดสอบ ปิดการจราจรทั้งสองฝั่ง นั่งร้านอิสระ + LVDT ใต้คาน ยืนบนพื้นล่าง ไม่แตะสะพาน กล้องสำรวจบนฝั่ง ทางเลือกเมื่อเข้าใต้สะพานไม่ได้ เครื่องบันทึกข้อมูล อ่านทุกช่องพร้อมกัน Strain gauge ท้องคาน ลำดับงาน 7 ขั้น 1 รวบรวมข้อมูล + ตรวจสภาพ แบบ ประวัติซ่อม ผล NDT 2 วิเคราะห์ล่วงหน้า ค่าที่ควรวัดได้ · เกณฑ์หยุด 3 วางแผนน้ำหนัก + จราจร จำนวนขั้น ตำแหน่งจอด 4 ติดตั้ง + อ่านค่าศูนย์ ตามผังจุดวิกฤต 5 ให้น้ำหนักเป็นขั้น เทียบค่าคาดทุกขั้น 6 ปลดเป็นขั้น + อ่านคืนตัว ดูการแอ่นตัวคงค้าง 7 วิเคราะห์ + ออกรายงาน ปรับแบบจำลอง · วิศวกรสรุป เกณฑ์ตัวเลขตามมาตรฐานฉบับที่โครงการใช้
แบบจำลอง 3 มิติ — ปิดการจราจรทั้งสองฝั่ง รถน้ำหนักรู้ค่าจอดกลางช่วงตามผลวิเคราะห์ นั่งร้านอิสระรองรับ LVDT ใต้คาน สายทุกช่องต่อเข้าเครื่องบันทึกข้อมูลบนฝั่ง ลำดับงานด้านขวาเริ่มจากงานบนโต๊ะก่อนออกหน้างาน ส่วนเกณฑ์ตัวเลขต้องมาจากมาตรฐานฉบับที่โครงการใช้ (ภาพ: SPN Soil Engineering)

ใช้เครื่องมืออะไรวัดบ้าง?

เครื่องมือหลักมี 4 กลุ่ม คือเครื่องมือวัดการแอ่นตัว เครื่องมือวัดความเครียด เครื่องวัดอุณหภูมิ และเครื่องบันทึกข้อมูล

  • LVDT หรือ Dial Gauge — วัดการแอ่นตัวที่กลางช่วงและจุดอื่นตามผังวิเคราะห์ ต้องมีจุดอ้างอิงที่ไม่ขยับตามโครงสร้างที่กำลังทดสอบ
  • Strain Gauge — วัดความเครียดที่ผิวคอนกรีต ผิวเหล็ก หรือเหล็กเสริมที่เปิดผิวไว้ ใช้ดูการกระจายแรงระหว่างคานแต่ละตัว
  • เครื่องวัดอุณหภูมิ — บันทึกอุณหภูมิควบคู่ เพราะการเปลี่ยนแปลงอุณหภูมิระหว่างวันทำให้ค่าที่อ่านคลาดเคลื่อนได้อย่างมีนัยสำคัญ
  • เครื่องบันทึกข้อมูล — อ่านทุกช่องพร้อมกันตามเวลาจริง เพื่อให้เห็นความสัมพันธ์ระหว่างน้ำหนักกับการตอบสนองในทุกช่วงเวลา

กรณีที่เข้าถึงใต้สะพานไม่ได้ เช่น สะพานข้ามแม่น้ำที่มีระดับน้ำสูงหรือกระแสน้ำแรง ทางเลือกที่ใช้กันคือกล้องสำรวจความละเอียดสูงวัดการเคลื่อนตัวจากระยะไกลแทน ซึ่งความละเอียดต่ำกว่า แต่เพียงพอสำหรับการแอ่นตัวขนาดใหญ่

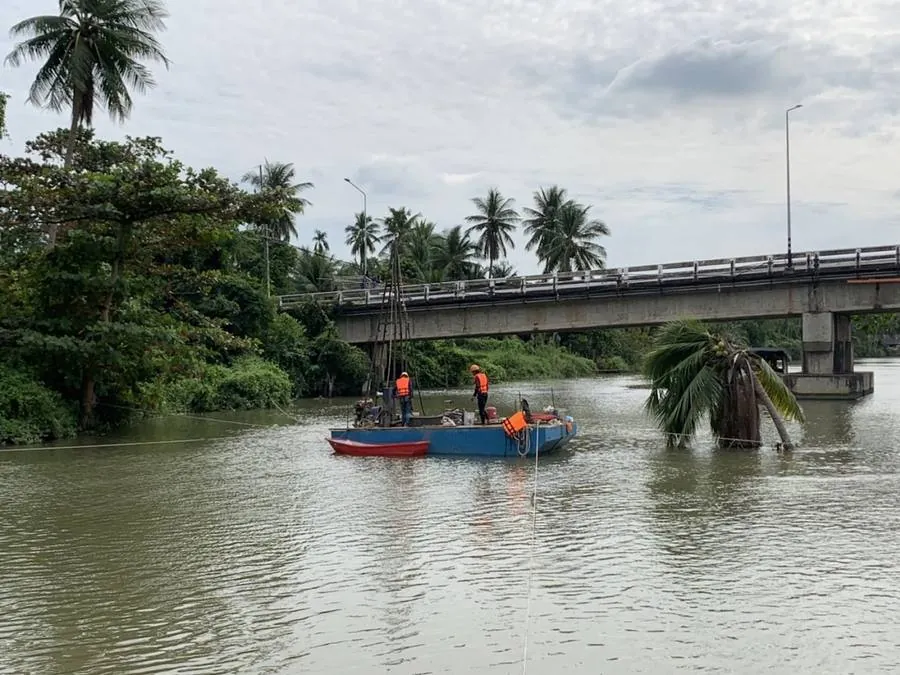

งานสำรวจและทดสอบทางวิศวกรรมบริเวณสะพานข้ามแม่น้ำ จังหวัดพระนครศรีอยุธยา
งานหน้างานบริเวณสะพานข้ามแม่น้ำ — สภาพเข้าถึงใต้สะพานเป็นตัวกำหนดว่าจะติดตั้งเครื่องมือวัดแบบใดได้บ้าง และเป็นข้อมูลที่ต้องสำรวจก่อนวางแผนทดสอบเสมอ

อ่านผล Load Test จากอะไร?

ดูสามอย่างประกอบกัน คือค่าการแอ่นตัวสูงสุดเทียบกับเกณฑ์ที่กำหนดไว้ล่วงหน้า ความเป็นเชิงเส้นของกราฟน้ำหนักกับการแอ่นตัว และการคืนตัวหลังปลดน้ำหนัก ไม่มีข้อใดข้อหนึ่งที่ใช้ตัดสินได้เพียงลำพัง

การอ่านผล Load Test สะพาน จากกราฟน้ำหนักสะสมกับการแอ่นตัว เทียบกรณีปกติกับกรณีสติฟเนสลดลง และการแอ่นตัวคงค้างหลังปลดน้ำหนัก กราฟเชิงแนวคิด แกนนอนคือการแอ่นตัวที่วัดได้ แกนตั้งคือน้ำหนักสะสมที่ให้เป็นขั้น เส้นประสีเทาคือค่าที่คาดจากแบบจำลองวิเคราะห์ล่วงหน้า เส้นประแนวตั้งคือเกณฑ์การแอ่นตัวที่กำหนดไว้ก่อนทดสอบ กรณี A สีเขียวขาให้น้ำหนักเป็นเส้นตรงใกล้ค่าคาด และเมื่อปลดน้ำหนักออกหมดคืนตัวเกือบครบ เหลือการแอ่นตัวคงค้างน้อย กรณี B สีแดงช่วงแรกเป็นเส้นตรงแล้วโค้งออกจากแนวเส้นตรงแปลว่าสติฟเนสลดลง ต้องหยุดเพิ่มน้ำหนัก และหลังปลดน้ำหนักเหลือการแอ่นตัวคงค้างมาก แถบสีบนแกนนอนคือขนาดการแอ่นตัวคงค้างของแต่ละกรณี ภาพขวาบนเป็นสะพานที่มีรถน้ำหนักรู้ค่าจอดกลางช่วงและเครื่องวัดการแอ่นตัวใต้คาน แถบด้านล่างคือสามสิ่งที่ต้องดูประกอบกัน ค่าการแอ่นตัวสูงสุดเทียบเกณฑ์ ความเป็นเชิงเส้น และการคืนตัวหลังปลดน้ำหนัก โดยเกณฑ์ตัวเลขต้องมาจากมาตรฐานฉบับที่โครงการใช้ เช่น ACI 437.2 และ ACI 318 บทที่ 27 อ่านผล Load Test จากรูปร่างกราฟ ไม่ใช่ตัวเลขค่าเดียว แผนภาพไม่ตามมาตราส่วน การแอ่นตัวที่วัดได้ δ → น้ำหนักสะสม (ให้เป็นขั้น) → เกณฑ์ δ (กำหนดไว้ก่อนทดสอบ) แถบสีบนแกน = การแอ่นตัวคงค้างหลังปลดน้ำหนักหมด A ปกติ B สติฟเนสลดลง ค่าคาดจากแบบจำลอง เส้นประบาง = ขาปลดน้ำหนัก 1 2 3 วัดที่ใต้คานกลางช่วง LVDT น้ำหนักรู้ค่า → อ่าน δ ทุกขั้น 1 เส้นตรง ใกล้ค่าคาด พฤติกรรมยังปกติ 2 โค้งออกจากเส้นตรง สติฟเนสลดลง → หยุดเพิ่มน้ำหนัก 3 δ คงค้างหลังปลด คืนตัวไม่ครบ ต้องเทียบกับ δ สูงสุด เส้นตรง ≠ ยืดหยุ่นเสมอไป ตัดสินจากการคืนตัวหลังปลดน้ำหนัก 1 δ สูงสุด เทียบเกณฑ์ เกณฑ์กำหนดก่อนทดสอบ 2 ความเป็นเชิงเส้น เทียบค่าคาดทุกขั้น 3 การคืนตัวหลังปลด ACI 437.2 · ACI 318 บทที่ 27
ภาพเชิงแนวคิดของการอ่านผล — สิ่งที่บอกสถานะของโครงสร้างไม่ใช่ค่าสุดท้ายค่าเดียว แต่คือรูปร่างของกราฟตลอดทุกขั้นและการแอ่นตัวที่ยังคงค้างอยู่หลังปลดน้ำหนักออกหมดแล้ว

กราฟที่เริ่มโค้งออกจากเส้นตรง หรือการแอ่นตัวที่คงค้างมากหลังปลดน้ำหนัก เป็นสัญญาณว่าโครงสร้างเริ่มมีพฤติกรรมไม่ยืดหยุ่น

เรื่องเกณฑ์ตัวเลข แนวทางที่อ้างอิงกันคือ ACI 437.2 (ฉบับปัจจุบัน ACI CODE-437.2-22) ซึ่งเป็นข้อกำหนดสำหรับการทดสอบด้วยน้ำหนักของโครงสร้างคอนกรีตที่มีอยู่ และ ACI 318 บทที่ 27 (ฉบับปัจจุบัน ACI CODE-318-25) ว่าด้วยการประเมินกำลังของโครงสร้างที่มีอยู่ ทั้งสองฉบับกำหนดให้พิจารณาการแอ่นตัวคงค้างเทียบกับการแอ่นตัวสูงสุดที่วัดได้ ควบคู่กับการตรวจดูรอยร้าวที่เกิดขึ้นระหว่างทดสอบ

⚠️ เกณฑ์ตัวเลขต้องมาจากมาตรฐานฉบับจริง

ค่าขีดจำกัดการแอ่นตัวและอัตราส่วนการคืนตัวมีรายละเอียดและเงื่อนไขการใช้งานที่ต่างกันในแต่ละมาตรฐานและแต่ละรุ่นปี บทความนี้จึงไม่ระบุตัวเลขเกณฑ์ เพราะเกณฑ์ที่ใช้จริงต้องกำหนดโดยวิศวกรผู้รับผิดชอบ จากมาตรฐานฉบับที่บังคับใช้กับโครงการนั้นและจากผลวิเคราะห์ล่วงหน้าของโครงสร้างจริง

โครงสร้างพิเศษอื่นที่ทดสอบด้วยวิธีเดียวกันมีอะไรบ้าง?

หลักการให้น้ำหนักเป็นขั้นแล้ววัดการตอบสนองใช้ได้กับโครงสร้างอื่นนอกจากสะพานด้วย ที่พบบ่อยมี 5 ประเภท

  • พื้นโรงงานและพื้นคลังสินค้า — ก่อนเพิ่มชั้นวางหรือเปลี่ยนไปเก็บของที่หนักกว่าเดิม รายละเอียดวิธีทดสอบพื้นอ่านได้ที่ Floor Load Test ทดสอบกำลังพื้นด้วยน้ำหนักบรรทุกจริง และแนวทางประเมินที่ พื้นโรงงาน-คลังสินค้ารับน้ำหนักได้เท่าไหร่
  • ทางลาดและลานจอดรถ — โดยเฉพาะอาคารจอดรถเก่าที่จะรับรถที่หนักขึ้นกว่าเดิม
  • คานรางเครนในโรงงาน — ก่อนเปลี่ยนพิกัดยกของเครนที่ใช้อยู่
  • โครงหลังคาช่วงยาว — เมื่อจะแขวนงานระบบเพิ่มจากโครงเดิม
  • ทางเดินและระเบียงยื่น — ในอาคารเก่าที่เปลี่ยนประเภทการใช้งาน

สำหรับงานยึดของหนักเข้ากับโครงสร้างเดิม เช่น พุกเคมีหรือสตัดเกลียว การทดสอบที่ใช้คือการดึงถอนเฉพาะจุด ซึ่งเป็นคนละวิธีกับการให้น้ำหนักทั้งช่วง ดูรายละเอียดได้ที่ Pull-Out Test ทดสอบแรงดึงถอนพุกเคมีและสตัดเกลียว

ราคา Load Test สะพานขึ้นกับอะไร?

งานทดสอบกำลังรับน้ำหนักสะพานไม่มีราคาต่อหน่วยที่ใช้ได้ทุกงาน เพราะขอบเขตงานต่างกันมากในแต่ละโครงการ ปัจจัยที่กำหนดราคาและระยะเวลาทำงานมี 5 ข้อ

  • ความยาวช่วงและจำนวนช่วงที่ต้องทดสอบ
  • จำนวนจุดติดตั้งเครื่องมือวัดการแอ่นตัวและความเครียด
  • ระดับน้ำหนักที่ต้องใช้และวิธีจัดหาน้ำหนัก
  • วิธีเข้าถึงใต้สะพาน เช่น นั่งร้าน เรือ หรือรถกระเช้า
  • การปิดการจราจรและช่วงเวลาที่ทำงานได้

ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชั่วโมง ทีมงานจะขอข้อมูลเบื้องต้น เช่น แบบสะพานถ้ามี ความยาวช่วง สภาพพื้นที่ใต้สะพาน และวัตถุประสงค์ของการทดสอบ เพื่อประเมินขอบเขตงานให้ตรงกับหน้างานจริง

💡 หมายเหตุเรื่องราคา

ราคานี้ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน

สรุป

Load Test สะพานให้คำตอบเรื่องกำลังรับน้ำหนักจากพฤติกรรมจริงของโครงสร้าง เหมาะที่สุดกับสะพานที่ข้อมูลไม่ครบ สะพานที่จะเปลี่ยนการใช้งาน และสะพานที่ผ่านการซ่อมเสริมกำลังแล้วต้องการหลักฐานยืนยัน

ความสำเร็จของงานอยู่ที่การเตรียมการ ทั้งการวิเคราะห์ล่วงหน้าเพื่อรู้ว่าควรวัดได้เท่าไหร่ การวางจุดติดตั้งเครื่องมือให้ตรงจุดวิกฤต การกำหนดเกณฑ์หยุดทดสอบไว้ก่อนออกหน้างาน และการอ่านค่าเทียบทุกขั้นระหว่างทดสอบ ส่วนการตีความผลและข้อสรุปเรื่องน้ำหนักที่อนุญาตให้ใช้งาน ต้องผ่านวิศวกรผู้รับผิดชอบเสมอ

⚠️ บทความนี้ให้ความรู้ทั่วไป

เนื้อหาสรุปแนวปฏิบัติเพื่อความเข้าใจเบื้องต้นเท่านั้น ไม่ใช่ข้อกำหนดการทดสอบและไม่ใช่แผนงานเฉพาะโครงการ ระดับน้ำหนักทดสอบ ตำแหน่งติดตั้งเครื่องมือ เกณฑ์หยุดทดสอบ และการสรุปกำลังรับน้ำหนักที่ใช้งานได้ ต้องกำหนดและรับรองโดยวิศวกรผู้รับผิดชอบโครงการตามมาตรฐานฉบับที่บังคับใช้
