โจทย์ของโครงการนี้คืออะไร?

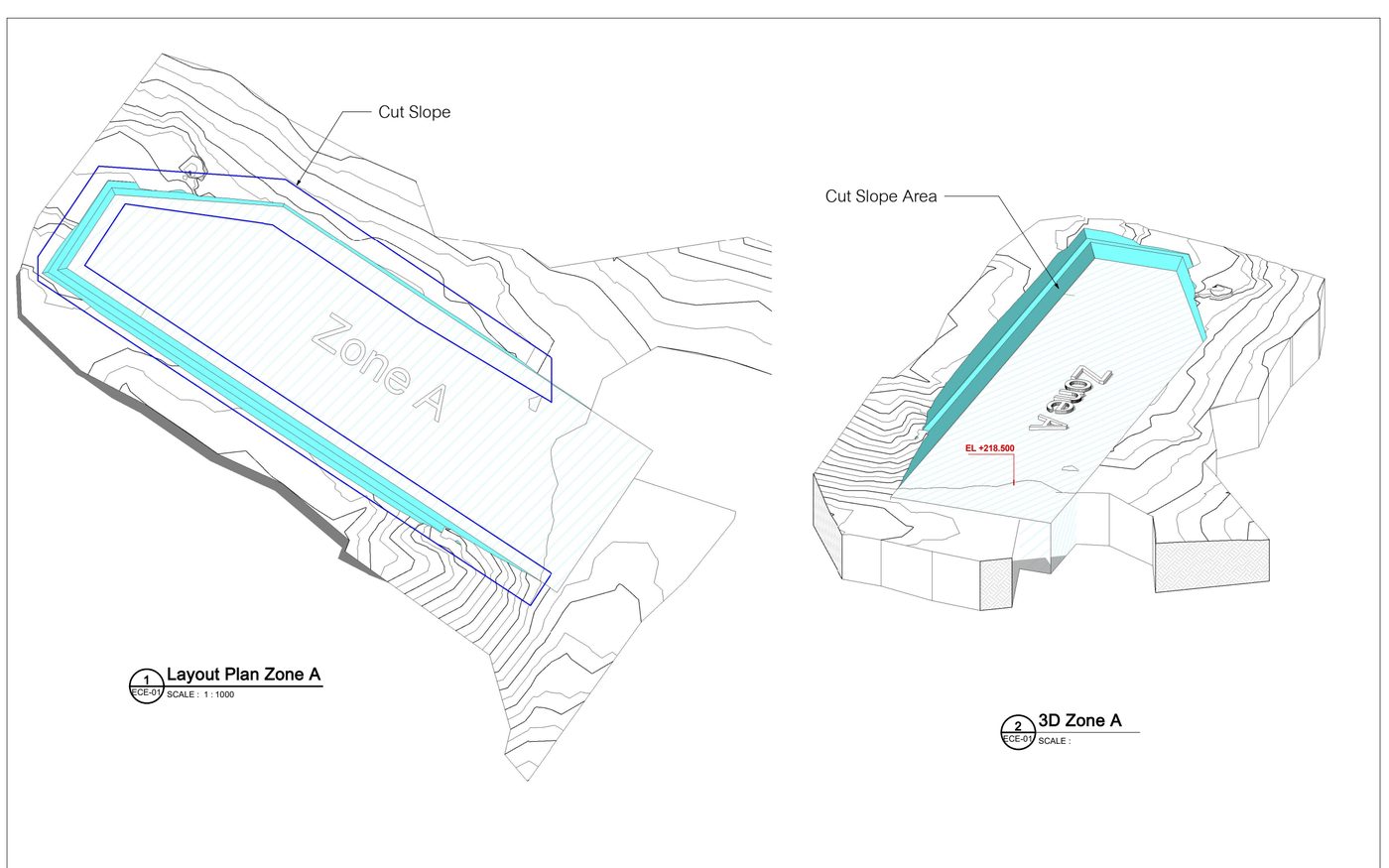

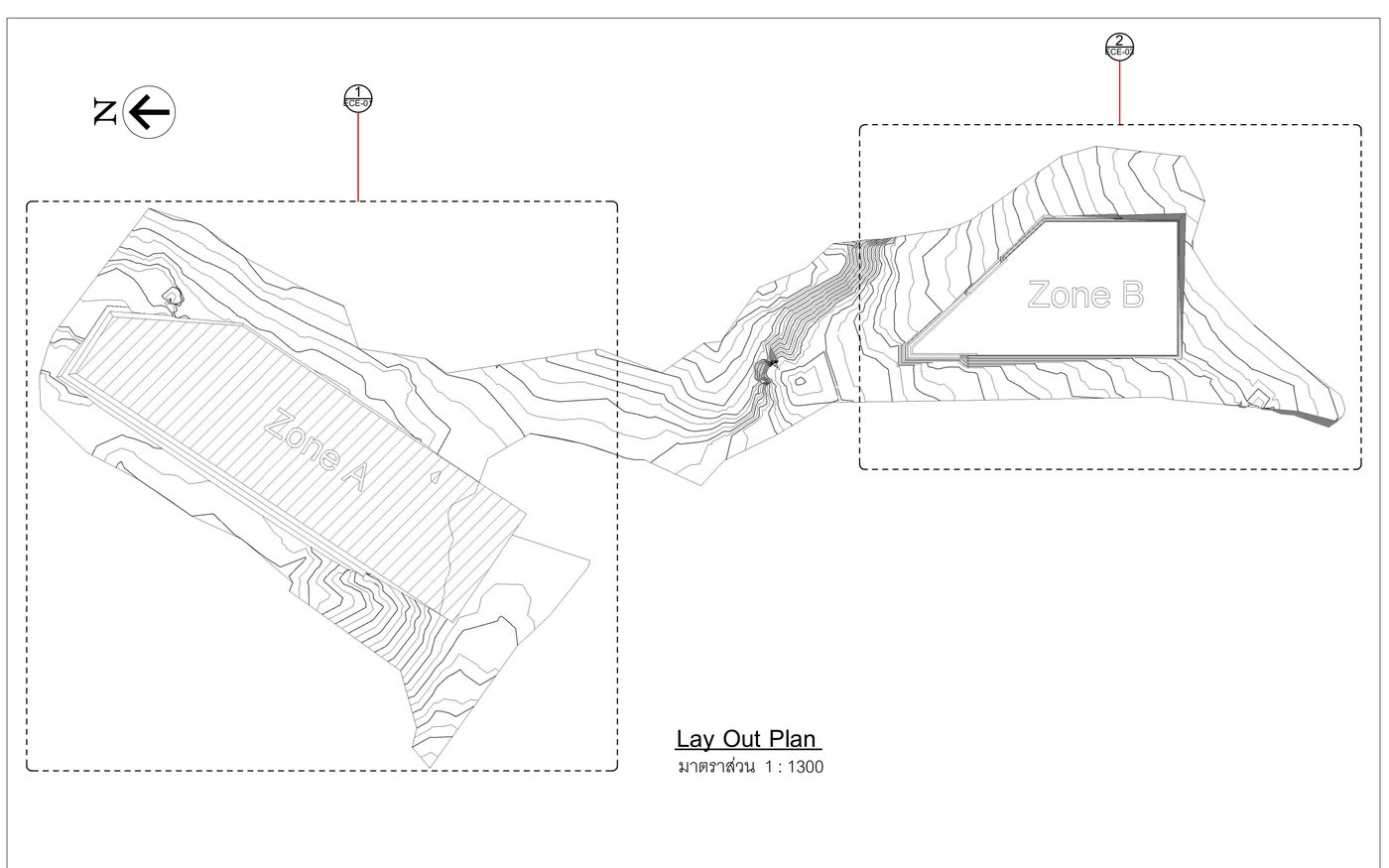

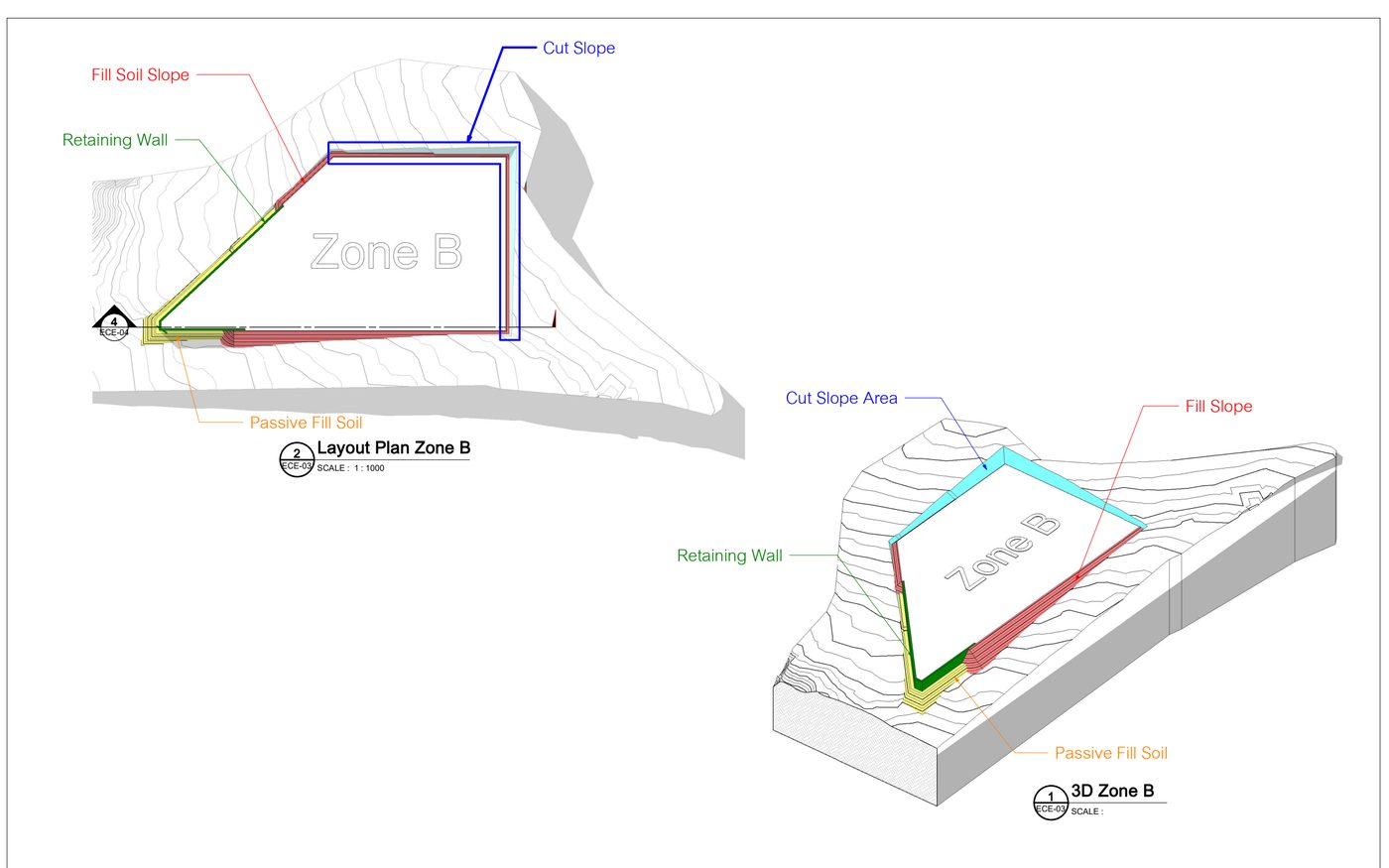

งานออกแบบปรับระดับพื้นที่ (Grading Design) บนลาดเชิงเขาของโครงการแห่งหนึ่งในพื้นที่ภาคตะวันออกเฉียงเหนือ แบ่งเป็น 2 โซน — Zone A งานตัดดิน-หินอย่างเดียว และ Zone B งานตัดร่วมกับถมดินและกำแพงกันดิน คสล. — SPN Soil Engineering รับผิดชอบออกแบบลาดขุด ข้อกำหนดงานถมบดอัด และกำแพงกันดิน พร้อมข้อกำหนดการทดสอบครบวงจร
ความท้าทายของงานนี้คือ พื้นที่เป็นลาดเชิงเขาที่มีชั้นหินอ่อน (Soft Rock) อยู่ใต้ชั้นดิน การขุดจึงต้องออกแบบความชันลาดแยกตามชนิดวัสดุ และด้วยข้อจำกัดด้านความปลอดภัยของพื้นที่ แบบกำหนดให้ขุดหินด้วยหัวเจาะกระแทกไฮดรอลิก (Hydraulic Breaker) เท่านั้น ห้ามใช้วัตถุระเบิดทุกกรณี
ลาดตัดดินและลาดตัดหินออกแบบต่างกันอย่างไร?

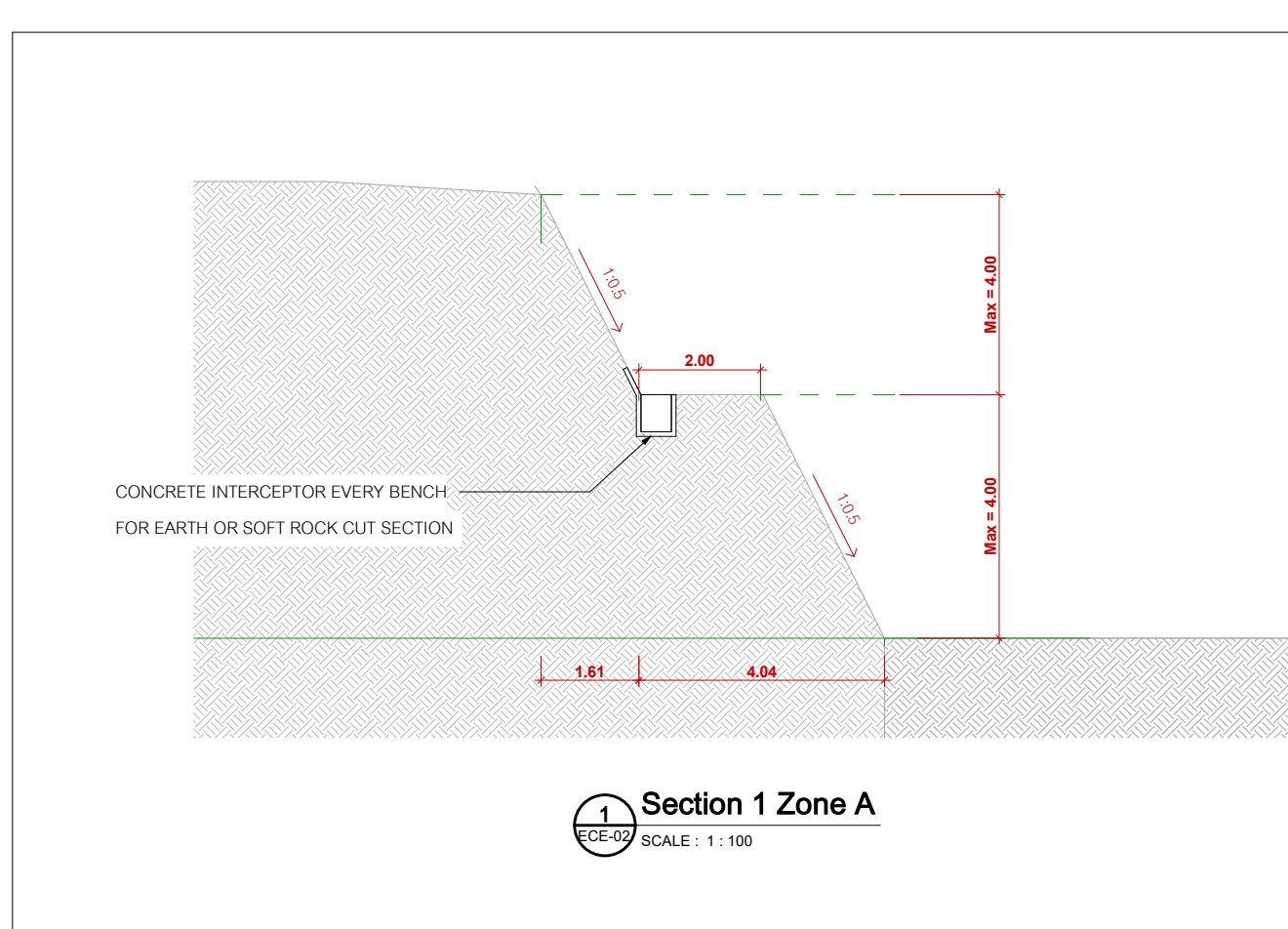

หลักคิดสำคัญคือ วัสดุต่างชนิดรับความชันได้ไม่เท่ากัน ผลออกแบบของโครงการนี้แยกเป็น 2 กรณี
- ลาดตัดในชั้นดิน — ความชัน 1:1 (45°): พร้อมปลูกหญ้าแฝก (Vetiver) คลุมผิวลาดเพื่อป้องกันการกัดเซาะจากน้ำฝน
- ลาดตัดในชั้นหินอ่อน — ความชัน 1:0.5: ชันกว่าลาดดินได้เพราะหินมีกำลังสูงกว่า แต่ต้องพ่นคอนกรีต (Shotcrete) ป้องกันผิวหินผุและหลุดร่วง

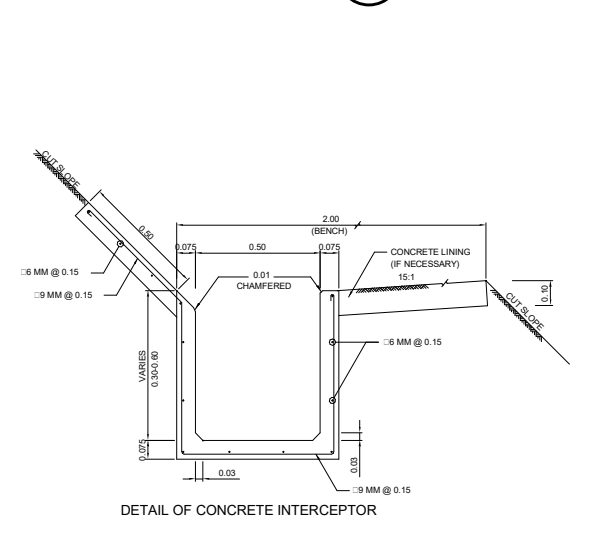

ลาดที่สูงถูกซอยเป็นขั้นบันได (Bench) — ความสูงลาดต่อช่วงไม่เกิน 4.00 ม. คั่นด้วยขั้นกว้าง 2.00 ม. และทุกขั้นมีรางระบายน้ำ คสล. (Concrete Interceptor Drain) ดักน้ำผิวดินไม่ให้ไหลรวมกันจนกัดเซาะลาดชั้นล่าง หลักการเดียวกับที่ใช้ป้องกันการวิบัติของลาดดินทั่วไป (อ่านเพิ่มที่ Factor of Safety ในงานลาดดิน)
งานถมดินบดอัดควบคุมคุณภาพอย่างไร?

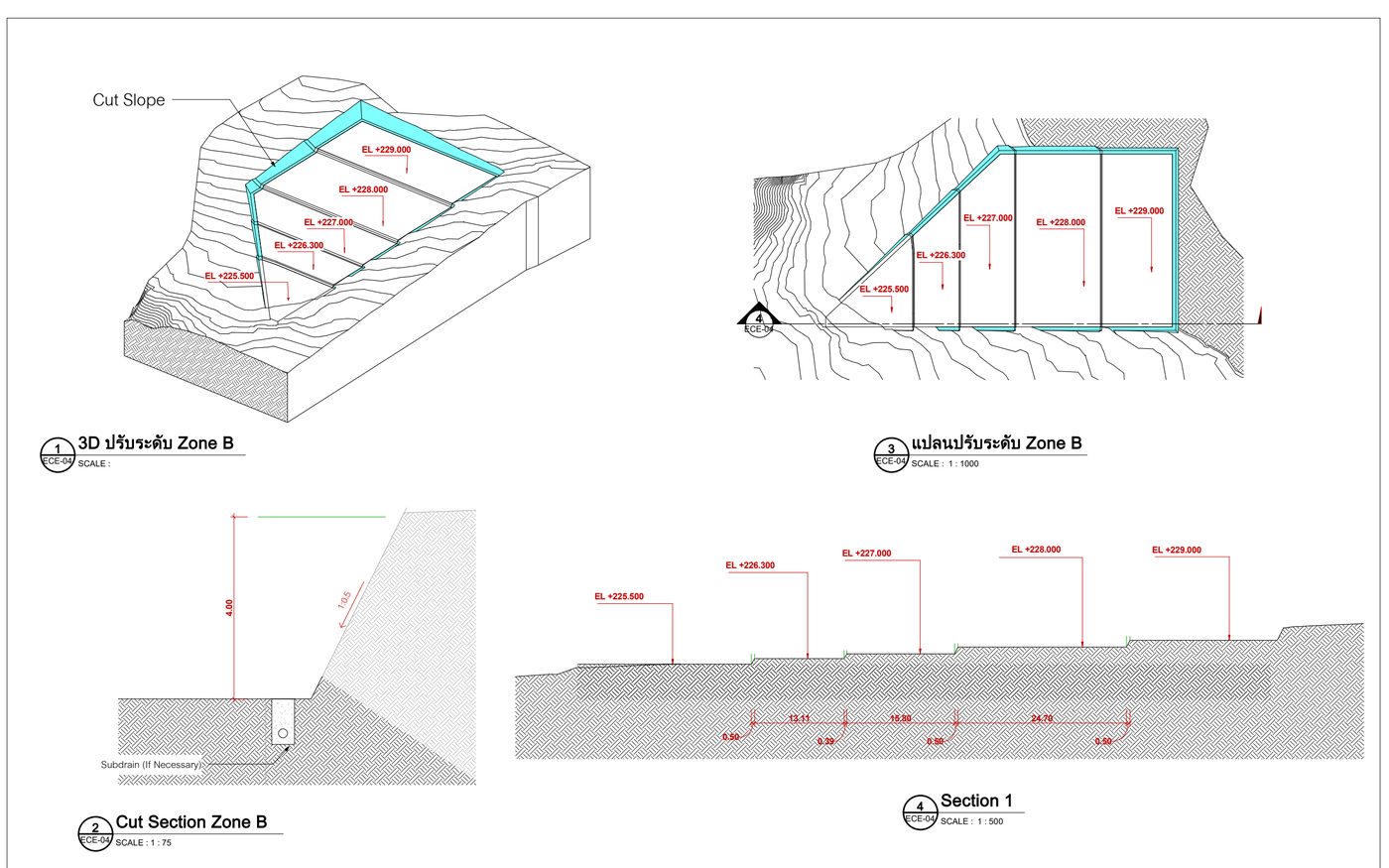

ฝั่งงานถมของ Zone B ใช้ลาดถมความชัน 1:1.5 สำหรับความสูง 0–4 ม. (และ 1:1 กรณีถมเตี้ยไม่เกิน 2 ม.) หัวใจของงานถมคือการควบคุมคุณภาพทั้งวัสดุและการบดอัดทุกชั้น เพราะดินถมที่บดอัดไม่ได้มาตรฐานคือสาเหตุอันดับต้นของปัญหาดินถมทรุดตัวในภายหลัง
| รายการควบคุม | ข้อกำหนดของโครงการ |
|---|---|
| ความหนาชั้นบดอัด | ไม่เกิน 300 มม. ต่อชั้น (หลังบดอัด) |
| ความชื้นขณะบดอัด | ±2% ของความชื้นเหมาะสม (OMC) |
| ความแน่นแห้ง | 90–95% ของ Standard Proctor (ตามตำแหน่งใช้งาน) |
| คุณสมบัติวัสดุถม | LL ≤ 40, CBR ≥ 4%, ขนาดก้อนโตสุด 75 มม. |
| ทดสอบวัสดุ (Sieve, Atterberg, Compaction, CBR) | 3 ตัวอย่าง ทุกปริมาณดินถม 5,000 ม.³ |
| ทดสอบความแน่นในสนาม (Field Density) | อย่างน้อย 1 จุด / 500 ม.² ต่อชั้น |
การทดสอบความแน่นในสนามทำด้วยวิธี Sand Cone หรือเทียบเท่า (อ่านรายละเอียดวิธีทดสอบที่ Field Density Test การหาความแน่นของดินในสนาม) — ชั้นไหนไม่ผ่านต้องบดอัดซ้ำจนผ่านก่อนถมชั้นถัดไป
กำแพงกันดิน คสล. ออกแบบอย่างไร?

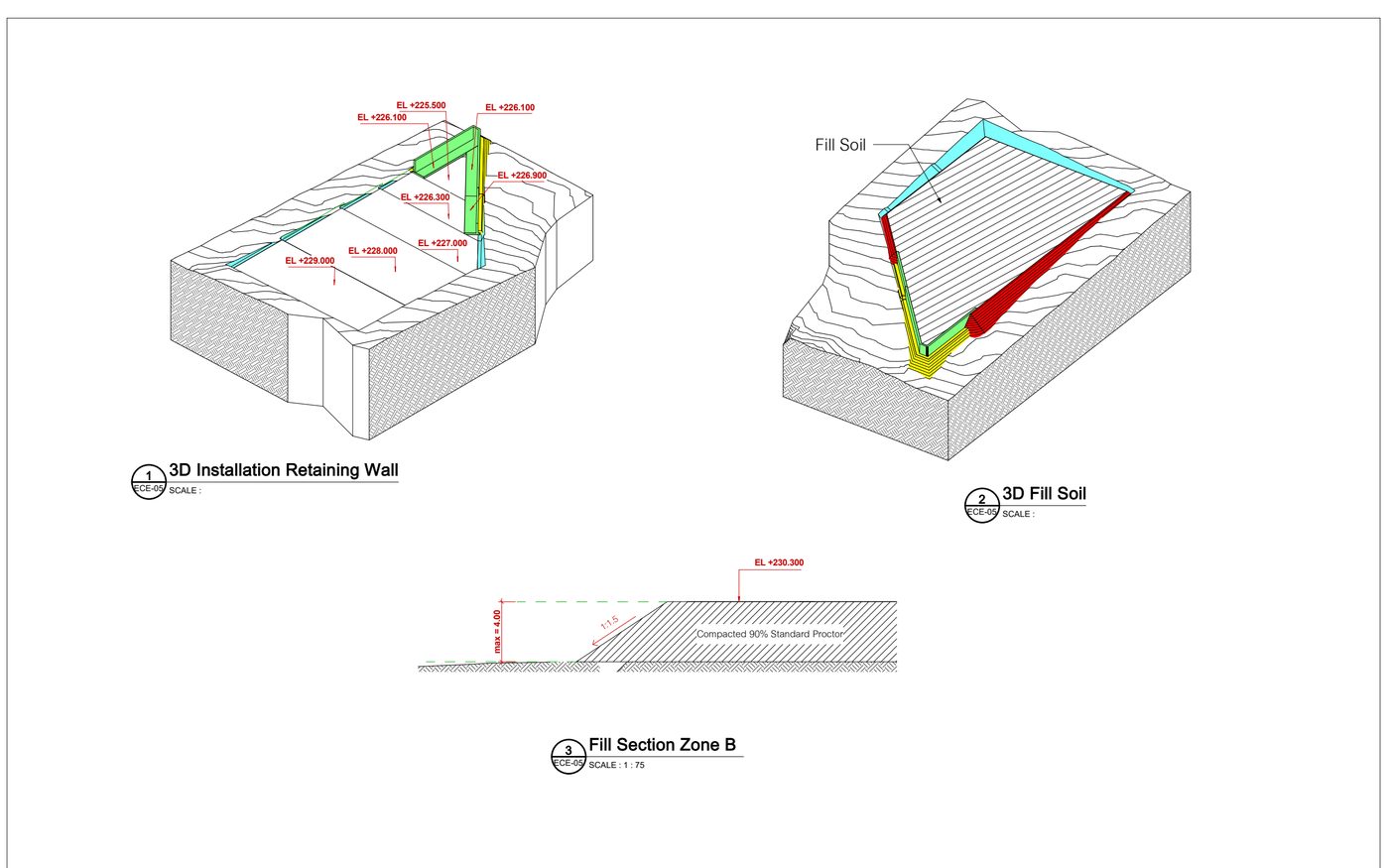

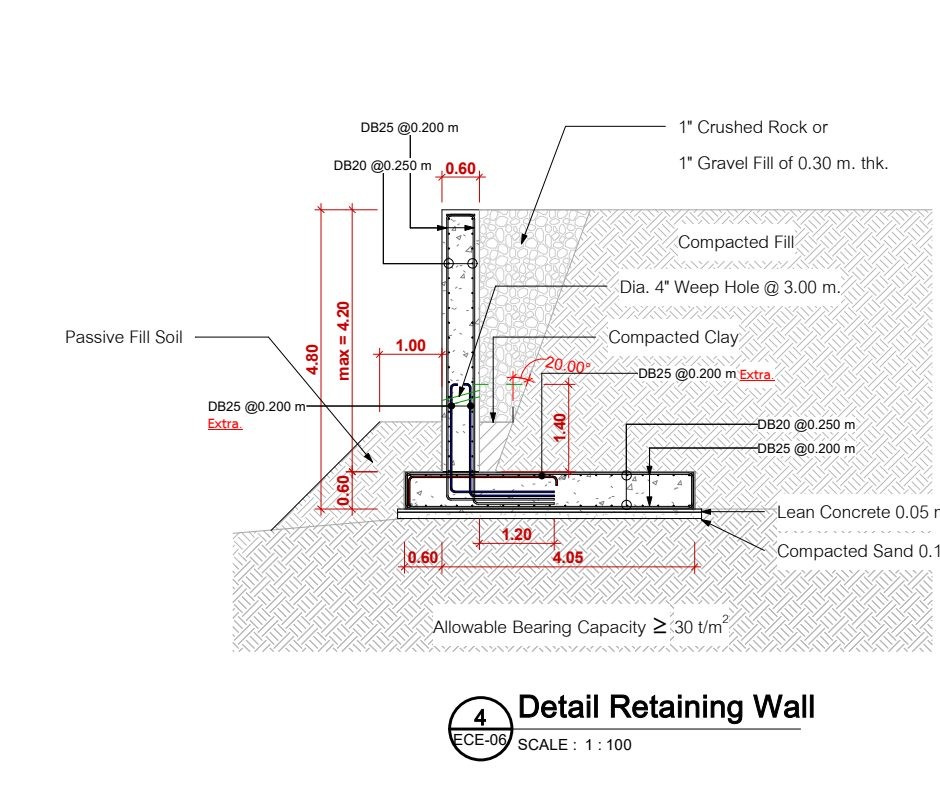

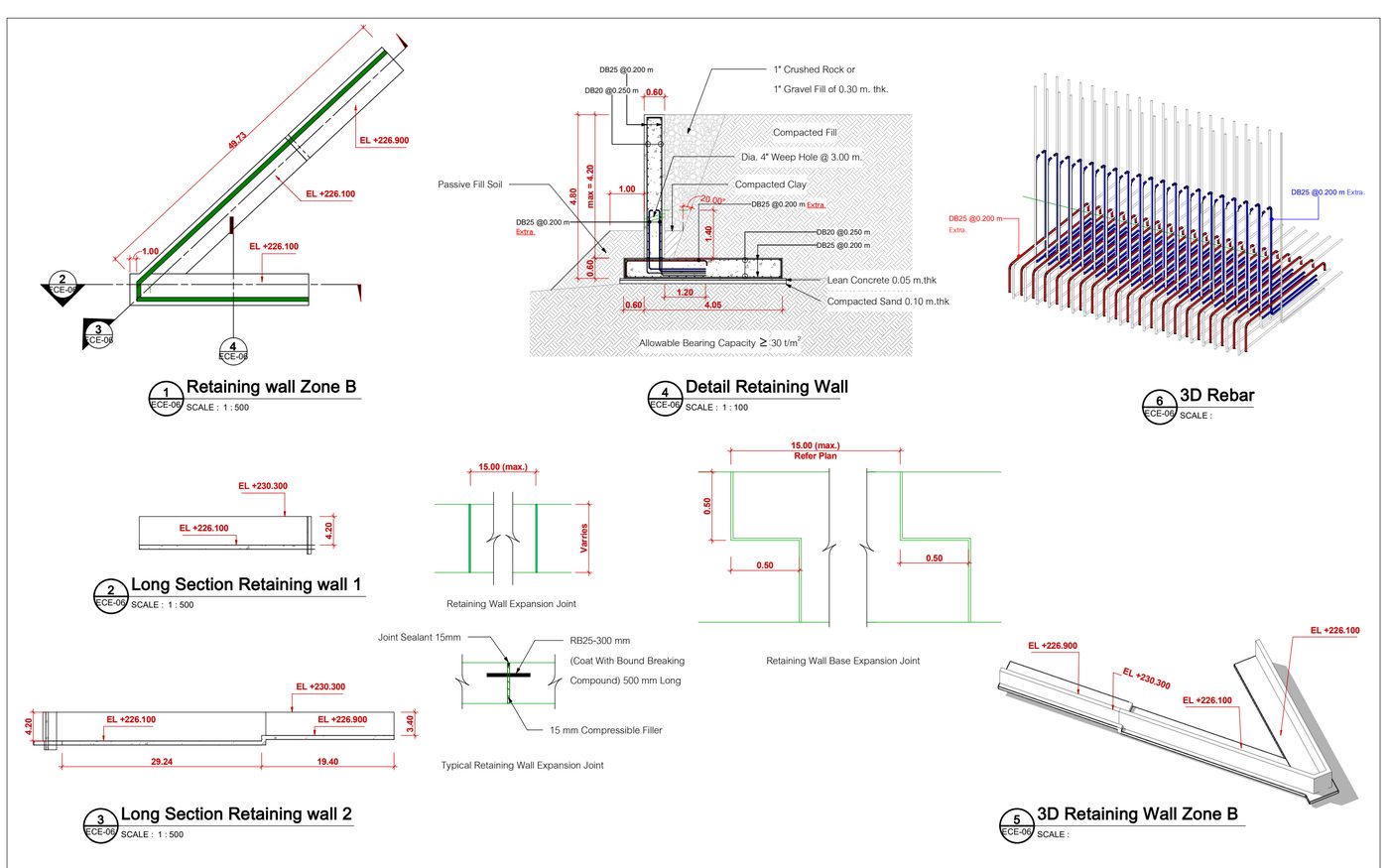

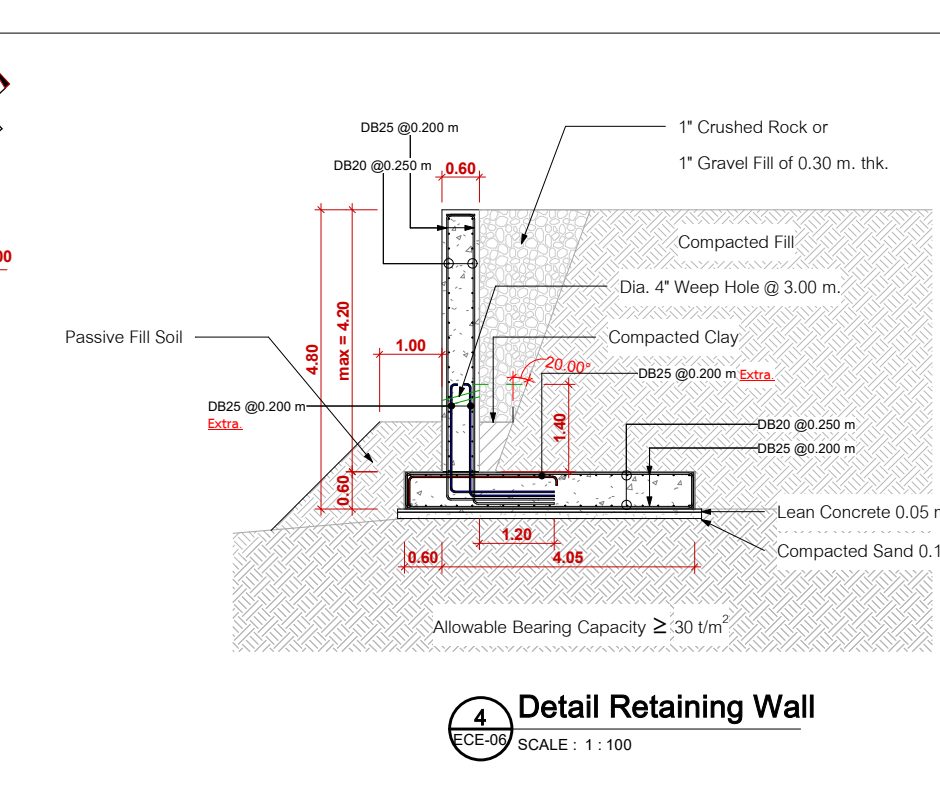

จุดที่ระดับดินถมต่างจากพื้นที่ข้างเคียงมาก ผู้ออกแบบเลือกใช้กำแพงกันดินคอนกรีตเสริมเหล็กแบบตัวแอล (RC Cantilever Retaining Wall) ความสูงสูงสุดประมาณ 4.20 ม. ฐานกว้างประมาณ 4.80 ม. ซึ่งเป็นรูปแบบที่เหมาะกับความสูงช่วง 3–6 ม. (เทียบข้อดี-ข้อเสียกับแบบอื่นได้ที่ เลือกกำแพงกันดินแบบไหนดี? เปรียบเทียบ 7 ประเภท)

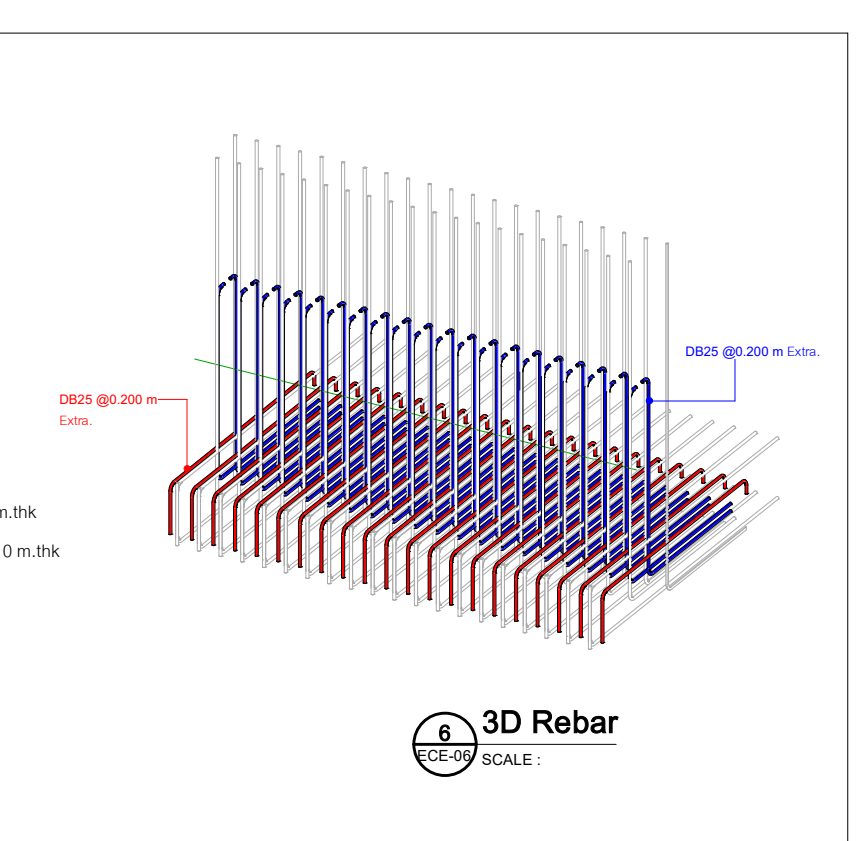

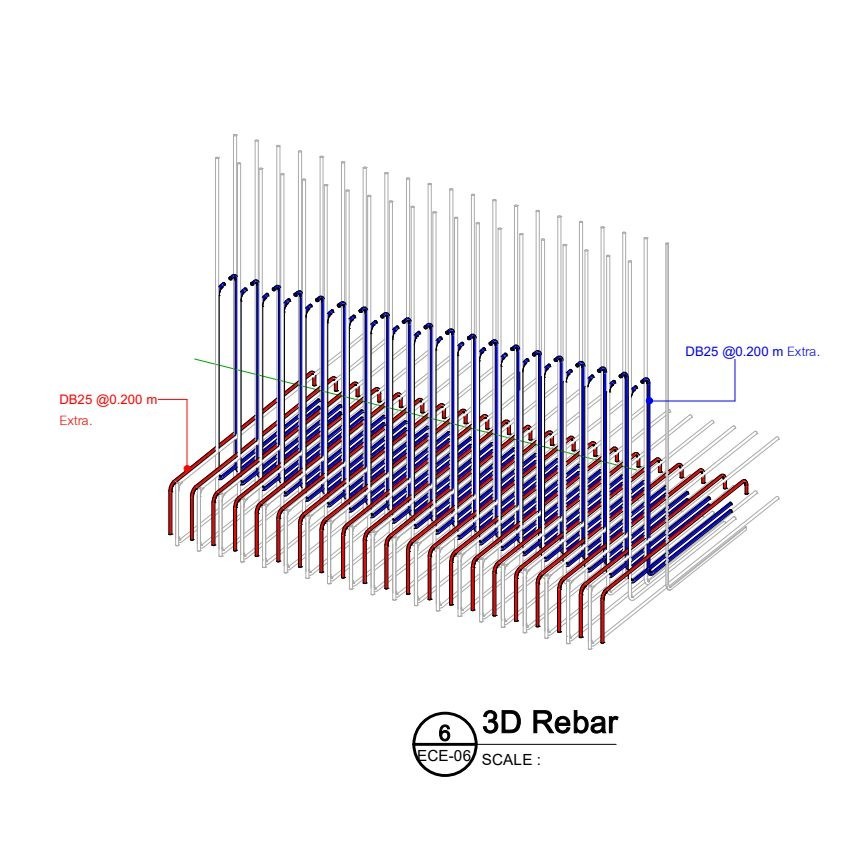

- เหล็กเสริมหลัก: DB25 @ 0.200 ม. และ DB20 @ 0.250 ม. (SD40) ตามตำแหน่งโมเมนต์
- ชั้นรองพื้นฐาน: คอนกรีตหยาบ (Lean Concrete) หนา 0.05 ม. บนทรายบดอัดหนา 0.10 ม.
- ระบบระบายน้ำหลังกำแพง: ชั้นกรวดขนาด 1 นิ้ว หนา 0.30 ม. + ท่อระบายน้ำ (Weep Hole) ขนาด 4 นิ้ว ทุกระยะ 3.00 ม. + ชั้นดินเหนียวบดอัดปิดผิวบนกันน้ำซึมลง
- รอยต่อเผื่อขยาย (Expansion Joint): ทุกระยะ 15 ม. พร้อมเหล็กเดือย RB25 ยาว 500 มม. และวัสดุยาแนวหนา 15 มม.
- วัสดุ: คอนกรีตกำลังอัด 280 ksc (รูปทรงกระบอก) · เหล็กเส้นกลม SR24 (มอก. 20-2559) · เหล็กข้ออ้อย SD40 (มอก. 24-2559)
อีกข้อกำหนดที่น่าสนใจคือ แบบระบุเขตห้ามรถบรรทุกวิ่งหรือจอดด้านหลังกำแพง เพราะน้ำหนักกดทับ (Surcharge) จากรถบรรทุกจะเพิ่มแรงดันดินด้านข้างเกินค่าที่ออกแบบไว้ — รายละเอียดเล็ก ๆ แบบนี้คือส่วนที่ทำให้กำแพงปลอดภัยจริงหน้างาน ไม่ใช่แค่ปลอดภัยในกระดาษ
ก่อนก่อสร้างต้องเจาะสำรวจและทดสอบอะไรบ้าง?
ตัวเลขออกแบบทั้งหมดตั้งอยู่บนสมมติฐานว่า ดินใต้ฐานกำแพงรับน้ำหนักได้ไม่น้อยกว่า 30 ตัน/ตร.ม. — แบบจึงบังคับให้พิสูจน์ก่อนก่อสร้างด้วย 2 วิธีคู่กัน
- เจาะสำรวจดิน อย่างน้อย 3 หลุม ตามแนวกำแพง เพื่อยืนยันชั้นดินและกำลังรับน้ำหนักจริง (หลักการกำหนดจำนวนหลุมอ่านได้ที่ เจาะสำรวจดินกี่หลุม ลึกกี่เมตร)
- Plate Bearing Test (ASTM D1195/D1196) อย่างน้อย 3 จุด ทดสอบการรับน้ำหนักของดินที่ระดับฐานจริง โดยการทรุดตัวต้องไม่เกิน 25 มม. ตามข้อกำหนดของโครงการ
ถ้าผลทดสอบต่ำกว่าค่าออกแบบ วิศวกรต้องปรับแบบฐานหรือปรับปรุงดินก่อน — ขั้นตอนนี้คือด่านความปลอดภัยสุดท้ายก่อนเทคอนกรีต
สรุป: บทเรียนจากงานปรับระดับพื้นที่ลาดเชิงเขา
Case Study นี้แสดงองค์ประกอบครบของงานปรับระดับพื้นที่บนลาดเชิงเขา คือ ลาดตัดที่แยกออกแบบตามชนิดวัสดุ (ดิน 1:1 / หินอ่อน 1:0.5) → ขั้นบันไดพร้อมรางระบายน้ำทุกระดับ → งานถมที่คุมคุณภาพทุกชั้น → กำแพงกันดิน คสล. พร้อมระบบระบายน้ำ → การทดสอบยืนยันก่อนก่อสร้าง ทั้งหมดเชื่อมกันเป็นระบบเดียว ขาดส่วนใดส่วนหนึ่งไม่ได้
ทั้งนี้ ตัวเลขในบทความ (ความชันลาด ขนาดกำแพง ระยะเหล็กเสริม และเกณฑ์ทดสอบ) เป็นผลออกแบบเฉพาะของโครงการนี้ตามสภาพชั้นดิน-หินจริงที่หน้างาน ไม่สามารถนำไปใช้กับโครงการอื่นได้โดยตรง — งานลาดเชิงเขาทุกโครงการต้องออกแบบใหม่โดยวิศวกรจากข้อมูลเจาะสำรวจดินของพื้นที่นั้น
