รอยร้าวเป็นสัญญาณแรกที่เจ้าของอาคารสังเกตเห็น แต่ไม่ใช่ทุกรอยร้าวจะอันตราย บทความนี้อธิบายวิธีอ่านรอยร้าวจาก 4 ตัวแปร คือ ตำแหน่ง ทิศทาง ความกว้าง และการเปลี่ยนแปลงตามเวลา พร้อมขั้นตอนทำ Crack Mapping และการติดตามรอยร้าว (Crack Monitoring) ที่ใช้ในงานตรวจสอบจริง
รอยร้าวโครงสร้างกับรอยร้าวไม่ใช่โครงสร้าง ต่างกันยังไง?
รอยร้าวโครงสร้าง (Structural Crack) คือรอยร้าวที่เกิดบนชิ้นส่วนซึ่งทำหน้าที่รับและถ่ายน้ำหนัก ได้แก่ เสา คาน พื้น และกำแพงรับแรงเฉือน ส่วนรอยร้าวไม่ใช่โครงสร้าง (Non-structural Crack) เกิดบนวัสดุที่ไม่รับน้ำหนัก เช่น ผนังก่ออิฐกั้นห้อง ผิวฉาบ และวัสดุตกแต่ง
← เลื่อนดูตารางทั้งหมด →
| หัวข้อ | รอยร้าวโครงสร้าง | รอยร้าวไม่ใช่โครงสร้าง |
|---|---|---|
| ตำแหน่งที่พบ | เสา คาน พื้น กำแพงรับแรงเฉือน จุดต่อเสา-คาน | ผนังก่ออิฐกั้นห้อง ผิวฉาบ ฝ้า วัสดุตกแต่ง |
| ลักษณะทั่วไป | เฉียงประมาณ 45 องศา แนวดิ่งกลางคาน หรือแนวนอนที่โคนเสา มักทะลุความหนา | ลายงาเป็นตาข่าย (Map Crack) รอยร้าวตามแนวรอยต่อวัสดุ ตื้นเฉพาะผิว |
| สาเหตุหลัก | รับน้ำหนักเกิน การทรุดตัวไม่เท่ากัน แรงเฉือน แรงแผ่นดินไหว | การหดตัวของปูนฉาบ อุณหภูมิ วัสดุต่างชนิดขยับไม่เท่ากัน |
| แนวโน้ม | มักกว้างขึ้นเรื่อย ๆ หากยังมีสาเหตุอยู่ | มักคงที่หลังวัสดุหดตัวเสร็จ |
| ความเร่งด่วน | ต้องให้วิศวกรประเมิน | ซ่อมผิวได้ แต่ควรบันทึกไว้ติดตาม |
ข้อควรระวังคือ รอยร้าวบนผนังก่ออิฐ "ไม่ได้แปลว่าไม่สำคัญ" เสมอไป เพราะผนังก่ออิฐมักแตกก่อนโครงสร้างหลัก จึงทำหน้าที่เหมือนตัวชี้วัดว่าโครงสร้างรอบข้างกำลังขยับ โดยเฉพาะรอยร้าวลักษณะขั้นบันไดที่วิ่งตามแนวรอยต่อปูนก่อ
ทิศทางรอยร้าวบอกอะไรบ้าง?
ทิศทางของรอยร้าวสะท้อนทิศทางของแรงดึงที่ทำให้คอนกรีตหรือผนังแตก จึงใช้ตั้งสมมติฐานสาเหตุได้ก่อนเข้าสู่การทดสอบ

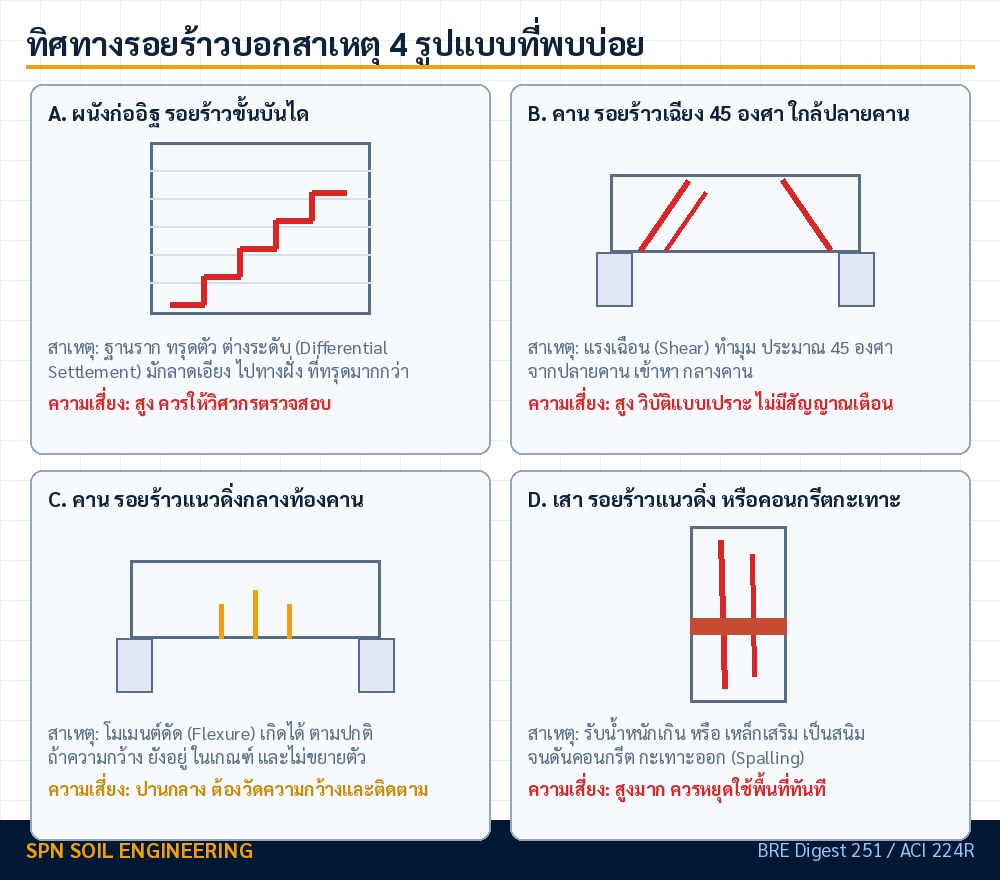

- รอยร้าวเฉียงประมาณ 45 องศา ที่ปลายคานหรือบนเสา — มักสัมพันธ์กับแรงเฉือน (Shear) เป็นรูปแบบที่ต้องให้ความสำคัญสูงสุด เพราะการวิบัติจากแรงเฉือนเกิดเร็วและเตือนล่วงหน้าน้อย
- รอยร้าวแนวดิ่งที่ท้องคานช่วงกลาง — เป็นรอยร้าวจากแรงดัด (Flexural) หากเล็กและกระจายสม่ำเสมอ ถือเป็นพฤติกรรมปกติของคอนกรีตเสริมเหล็ก แต่ถ้ากว้างหรือมีรอยเดียวลึก ต้องตรวจสอบ
- รอยร้าวแนวนอนที่โคนเสาหรือรอบเสา — มักสัมพันธ์กับแรงดัดที่โคนเสาจากแรงด้านข้าง (ลมหรือแผ่นดินไหว) หรือเหล็กเสริมเป็นสนิมแล้วขยายตัวดันคอนกรีตหุ้มออกตามแนวเหล็ก ควรตรวจทันที ทั้งนี้แรงอัดเกินกำลังจะแสดงออกเป็นรอยร้าวแนวดิ่งขนานแกนเสาพร้อมคอนกรีตกะเทาะ ไม่ใช่รอยแนวนอน
- รอยร้าวขั้นบันไดในผนังก่ออิฐ — เป็นรูปแบบคลาสสิกของการทรุดตัวไม่เท่ากัน (Differential Settlement) ทิศที่รอยร้าวเปิดกว้างมักชี้ไปทางฝั่งที่ทรุดมากกว่า
- รอยร้าวลายงาเป็นตาข่ายบนผิวฉาบ — เกิดจากการหดตัวของปูนฉาบหรือคอนกรีตผิวหน้า มักไม่กระทบกำลังโครงสร้าง
ถ้ารอยร้าวเกิดพร้อมกับพื้นเอียง ประตูหน้าต่างฝืด หรือรอยแยกระหว่างพื้นกับผนัง ให้พิจารณาสาเหตุจากฐานราก อ่านเพิ่มที่ 5 สัญญาณฐานรากมีปัญหา
รอยร้าวกว้างเท่าไหร่ถึงต้องซ่อม?
ความกว้างรอยร้าวใช้เป็นเกณฑ์คัดกรองเบื้องต้น โดยวัดด้วยแว่นขยายมีสเกล (Crack Width Gauge) หรือการ์ดวัดรอยร้าว แนวทางที่นิยมอ้างถึงคือการจัดระดับความเสียหายของอาคารตาม BRE Digest 251 ซึ่งแบ่งเป็นระดับ 0–5
← เลื่อนดูตารางทั้งหมด →
| ระดับ | ความกว้างโดยประมาณ | ลักษณะและแนวทาง |
|---|---|---|
| 0 — ไม่มีนัยสำคัญ (Negligible) | ไม่เกิน 0.1 มม. | รอยร้าวเส้นผม ไม่ต้องซ่อมเชิงโครงสร้าง |
| 1 — เล็กน้อยมาก (Very slight) | ไม่เกิน 1 มม. | ซ่อมผิวตอนทาสีใหม่ได้ ควรบันทึกตำแหน่งไว้ |
| 2 — เล็กน้อย (Slight) | ไม่เกิน 5 มม. | ต้องอุดซ่อม อาจมีประตูหน้าต่างฝืด ควรให้ผู้มีความรู้ประเมิน |
| 3 — ปานกลาง (Moderate) | ประมาณ 5–15 มม. | ต้องรื้อซ่อมบางส่วน ให้วิศวกรตรวจสอบ |
| 4 — รุนแรง (Severe) | ประมาณ 15–25 มม. | งานซ่อมใหญ่ อาจต้องเสริมกำลังโครงสร้าง |
| 5 — รุนแรงมาก (Very severe) | มากกว่า 25 มม. | เสี่ยงต่อความมั่นคง ต้องประเมินและอาจต้องรื้อสร้างบางส่วน |
ในมุมความคงทน (Durability) แนวทางของคณะกรรมการ ACI 224R ให้ความกว้างรอยร้าวที่ยอมรับได้ตามสภาพแวดล้อม โดยกรณีอากาศแห้งภายในอาคารอยู่ที่ประมาณ 0.41 มม. สภาพเปียกชื้นหรือดินประมาณ 0.30 มม. และสภาพที่สัมผัสสารเคมีละลายน้ำแข็งหรือน้ำทะเลจะเข้มงวดลงมาถึงราว 0.15–0.18 มม. เพราะรอยร้าวกว้างเปิดทางให้ความชื้นและคลอไรด์เข้าไปทำให้เหล็กเสริมเป็นสนิม
รอยร้าวเฉียง 45 องศาบนเสากว้างเพียง 0.5 มม. อาจอันตรายกว่ารอยร้าวลายงากว้าง 2 มม. บนผิวฉาบ ต้องดูตำแหน่ง ทิศทาง และการเปลี่ยนแปลงตามเวลาประกอบเสมอ ตัวเลขข้างต้นเป็นแนวทางคัดกรอง ไม่ใช่เกณฑ์ตัดสินความปลอดภัยของอาคารเฉพาะหลัง ซึ่งต้องให้วิศวกรผู้รับผิดชอบประเมิน
Crack Mapping ทำอย่างไร?
Crack Mapping คือการบันทึกรอยร้าวทั้งหมดลงบนผังอาคาร เพื่อให้เห็นภาพรวมว่ารอยร้าวกระจุกอยู่บริเวณใดและมีรูปแบบสอดคล้องกันหรือไม่ ขั้นตอนโดยทั่วไปมีดังนี้
- เตรียมผังพื้นและรูปด้านของอาคาร ถ้าไม่มีแบบก่อสร้างให้สเก็ตช์ผังคร่าว ๆ พร้อมระบุทิศ
- เดินสำรวจทุกชั้นอย่างเป็นระบบ ทำเครื่องหมายตำแหน่งรอยร้าวลงบนผัง พร้อมให้รหัสรอยร้าว เช่น C-01, C-02
- บันทึกข้อมูลแต่ละรอย — ความกว้างสูงสุด ความยาว ทิศทาง ชิ้นส่วนที่พบ (เสา/คาน/ผนัง) และมีคราบน้ำหรือสนิมหรือไม่
- ถ่ายรูปโดยวางไม้บรรทัดหรือการ์ดวัดรอยร้าวข้างรอยเสมอ เพื่อให้เทียบขนาดได้ในภายหลัง
- ทำเครื่องหมายปลายรอยร้าวด้วยเส้นดินสอพร้อมเขียนวันที่กำกับ เพื่อดูภายหลังว่ารอยร้าวยาวขึ้นหรือไม่
- สรุปเป็นแผนผังรอยร้าวและตารางข้อมูล เพื่อใช้เปรียบเทียบกับการสำรวจรอบถัดไป
ผังรอยร้าวที่ดีจะทำให้เห็นรูปแบบทันที เช่น หากรอยร้าวเรียงตัวเป็นรูปพัดออกจากมุมอาคารด้านเดียวกันทุกชั้น มักชี้ไปที่ปัญหาการทรุดตัวของฐานรากมุมนั้น มากกว่าจะเป็นเรื่องวัสดุฉาบ
ต้องติดตามรอยร้าวนานแค่ไหน?
Crack Monitoring คือการวัดความกว้างรอยร้าวซ้ำเป็นระยะ เพื่อแยกว่ารอยร้าว "หยุดแล้ว" หรือ "ยังขยับอยู่" ซึ่งเป็นข้อมูลที่ตัดสินแนวทางซ่อมได้ตรงที่สุด เพราะการอุดซ่อมรอยร้าวที่ยังขยับอยู่จะแตกซ้ำเสมอ
- เครื่องมือที่ใช้ — แผ่นวัดรอยร้าวแบบ Tell-tale ที่ติดคร่อมรอยร้าว หรือหมุดวัดคู่ที่อ่านด้วยเกจวัดระยะ (Demec Gauge) ซึ่งละเอียดกว่า และในงานที่ต้องการข้อมูลต่อเนื่องอาจใช้เซนเซอร์บันทึกอัตโนมัติ
- ความถี่การอ่าน — ช่วงแรกอ่านทุก 1–2 สัปดาห์ เมื่อพบว่าค่านิ่งแล้วจึงลดเหลือเดือนละครั้ง
- ระยะเวลาที่เหมาะสม — อย่างน้อยประมาณ 3 เดือน และควรครอบคลุมทั้งฤดูฝนและฤดูแล้ง จึงมักใช้เวลาราว 6–12 เดือน เพราะการทรุดตัวและการขยายตัวจากอุณหภูมิ-ความชื้นเปลี่ยนตามฤดูกาล
- ต้องบันทึกควบคู่ — วันที่ เวลา อุณหภูมิ และสภาพอากาศ เพราะรอยร้าวที่ขยับตามอุณหภูมิรายวันมักเป็นเรื่องการขยายตัวของวัสดุ ไม่ใช่การทรุด
การแปลผลอย่างง่ายคือ ถ้าค่าที่วัดได้แกว่งขึ้นลงรอบค่าเดิมตามอุณหภูมิ แต่ไม่มีแนวโน้มเพิ่มสะสม แสดงว่ารอยร้าวนิ่งแล้วและซ่อมได้ แต่ถ้าค่าเพิ่มขึ้นต่อเนื่องเป็นแนวโน้มเดียว แปลว่าสาเหตุยังทำงานอยู่ ต้องหาและแก้ที่ต้นเหตุก่อน จึงค่อยซ่อมรอยร้าว
พบรอยร้าวน่าสงสัย ควรตรวจอะไรต่อ?
เมื่อผลการทำแผนผังและการติดตามชี้ว่ารอยร้าวน่าจะเป็นปัญหาเชิงโครงสร้าง ขั้นถัดไปคือการทดสอบเพื่อหาข้อเท็จจริง โดยเลือกวิธีตามคำถามที่ต้องการคำตอบ
← เลื่อนดูตารางทั้งหมด →
| คำถาม | วิธีทดสอบ | มาตรฐานอ้างอิง |
|---|---|---|
| คอนกรีตมีโพรงหรือรอยร้าวลึกเข้าไปข้างในไหม | Ultrasonic Pulse Velocity (UPV) | ASTM C597 |
| กำลังอัดผิวคอนกรีตสม่ำเสมอหรือไม่ | Rebound Hammer (คัดกรองเท่านั้น) | ASTM C805 |
| กำลังอัดจริงของคอนกรีตเท่าไร | Core Test เจาะเก็บตัวอย่างทดสอบ | ASTM C42 |

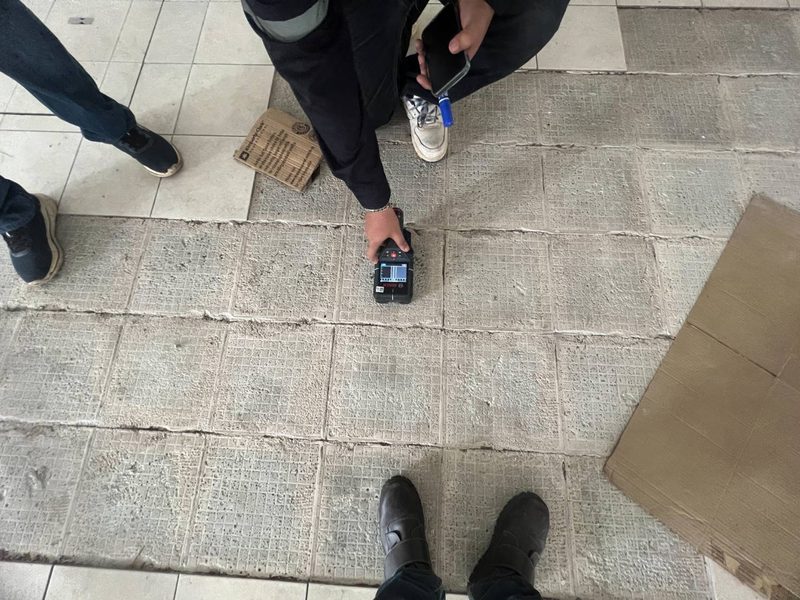

| เหล็กเสริมอยู่ตรงไหน ระยะหุ้มพอไหม | Rebar Scanner / GPR | BS 1881-204 (cover meter) / ASTM D6432 (GPR) |
| ฐานรากเดิมลึกเท่าไร (ไม่มีแบบก่อสร้าง) | Parallel Seismic Test | ASTM D8381 |
| ชั้นดินใต้อาคารเป็นสาเหตุการทรุดหรือไม่ | เจาะสำรวจดินและทดสอบในห้องปฏิบัติการ | ASTM D1586 (SPT) |
ในทางปฏิบัติมักเริ่มจากวิธีที่ไม่ทำลาย เช่น UPV และ Rebound Hammer เพื่อคัดกรองบริเวณที่น่าสงสัยก่อน แล้วจึงเจาะ Core Test เฉพาะจุดที่จำเป็น เพราะการเจาะเก็บตัวอย่างทำให้เกิดรูที่ต้องซ่อมและมีค่าใช้จ่ายสูงกว่า อ่านการเปรียบเทียบสองแนวทางนี้ได้ที่ NDT กับ Core Test เลือกใช้อย่างไร
รอยร้าวแบบไหนต้องเรียกวิศวกรทันที?
อาการต่อไปนี้ถือเป็นสัญญาณเร่งด่วน ควรหยุดใช้งานพื้นที่นั้นและติดต่อวิศวกรโดยไม่รอผลการติดตาม
- รอยร้าวเฉียงบนเสา หรือรอยร้าวเฉียงที่ปลายคานติดเสา
- คอนกรีตกะเทาะจนเห็นเหล็กเสริม โดยเฉพาะที่เสาหรือท้องคาน
- รอยร้าวกว้างขึ้นชัดเจนภายในไม่กี่วันหรือไม่กี่สัปดาห์
- รอยร้าวที่ทะลุความหนาผนังจนมองเห็นแสงลอด
- พื้นเอียงหรือแอ่นตัวที่สังเกตได้ พร้อมรอยแยกระหว่างพื้นกับผนัง
- เสียงลั่นหรือเสียงแตกจากโครงสร้างขณะใช้งานปกติ
- รอยร้าวที่เกิดขึ้นใหม่ทันทีหลังแผ่นดินไหว การตอกเสาเข็มข้างเคียง หรือการขุดดินติดกับอาคาร
ค่าใช้จ่ายและระยะเวลาเป็นอย่างไร?
ค่าบริการงานสำรวจรอยร้าวและติดตามผลขึ้นกับขนาดอาคาร จำนวนชั้น จำนวนจุดที่ต้องติดตาม และจำนวนรอบการเข้าอ่านค่า จึงไม่มีราคาเหมาตายตัว ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชม. หากต้องทดสอบเพิ่มเติม งานทดสอบโครงสร้างแบบไม่ทำลายและ Core Test มีรายละเอียดราคาแยกต่างหาก ดูได้ที่ ราคาทดสอบโครงสร้าง 2569
ด้านระยะเวลา การสำรวจและทำแผนผังรอยร้าวอาคารขนาดเล็กถึงกลางมักใช้เวลาหน้างาน 1–2 วัน ส่วนการติดตามรอยร้าวต้องใช้เวลาตามรอบที่วางไว้ โดยทั่วไปประมาณ 3–12 เดือน และรายงานสรุปพร้อมความเห็นวิศวกรจะออกหลังจบรอบการติดตาม
หมายเหตุราคา: ราคานี้ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน
สรุป
การอ่านรอยร้าวให้ถูกต้องต้องดู 4 อย่างพร้อมกัน คือ ตำแหน่ง (อยู่บนชิ้นส่วนรับน้ำหนักหรือไม่) ทิศทาง (เฉียง 45 องศาน่ากังวลที่สุด) ความกว้าง (ใช้คัดกรองระดับความเสียหาย) และการเปลี่ยนแปลงตามเวลา (ยังขยับหรือหยุดแล้ว) โดยข้อสุดท้ายได้มาจากการติดตามรอยร้าวเท่านั้น
