เสาเข็มชำรุด (Pile Defect) คืออะไร?
เสาเข็มชำรุด คือเสาเข็มที่มีความบกพร่องทางโครงสร้างจนกำลังรับน้ำหนักหรือความสมบูรณ์ของหน้าตัดลดลงจากที่ออกแบบไว้ ความบกพร่องนี้อาจอยู่ในรูปของรอยแตกร้าว (Crack) การหัก (Break) การคอด หรือคอขวด (Necking) โพรงหรือช่องว่างในเนื้อคอนกรีต (Void) และคอนกรีตแยกตัว (Segregation)
เสาเข็มที่ชำรุดอาจยังตั้งอยู่ได้ตามปกติในช่วงแรก แต่เมื่อรับน้ำหนักเต็มที่หรือเมื่อเวลาผ่านไป จะเสี่ยงต่อการทรุดตัวไม่เท่ากัน (Differential Settlement) และเกิดรอยร้าวลามขึ้นสู่โครงสร้างด้านบน การตรวจพบก่อนเทฐานรากคลุมหัวเข็มจึงเป็นจังหวะที่แก้ไขได้ด้วยต้นทุนต่ำที่สุด
เสาเข็มชำรุดเกิดจากอะไร? 6 สาเหตุหลัก
เสาเข็มชำรุดเกิดได้จาก 6 กลุ่มสาเหตุ ข้อ 1, 3 และ 5 เกิดกับเสาเข็มตอก (Driven Pile) เป็นหลัก ข้อ 6 เกิดกับเสาเข็มเจาะ (Bored Pile) ส่วนข้อ 2 และ 4 เกิดได้กับทั้งสองแบบ เพราะวิธีสร้างต่างกัน จุดเสี่ยงและวิธีทดสอบจึงต่างกันด้วย (ดูเสาเข็มเจาะกับเสาเข็มตอกทดสอบต่างกันอย่างไร)
1. ตอกแรงเกินหรือตอกกระแทกซ้ำมากเกินไป
การตอกด้วยพลังงานสูงเกินกำลังของเข็ม หรือตอกจนเข็มปฏิเสธการจม (Refusal) แล้วยังตอกต่อ ทำให้หัวเสาเข็มแตก (Head Damage) ได้ง่าย ส่วนรอยแตกตามขวางกลางลำเข็ม (Tension Crack) เกิดจากคลื่นแรงดึงสะท้อน มักเกิดช่วงที่ปลายเข็มอยู่ในดินอ่อนและแรงต้านที่ปลายต่ำ ถ้าปลายเข็มกระแทกชั้นดินแข็งหรือก้อนหินอย่างกะทันหัน แรงอัดสูงจะทำให้ปลายเข็มเสียหายได้เช่นกัน
2. คอนกรีตไม่ได้คุณภาพ
คอนกรีตที่มีกำลังอัดต่ำกว่าข้อกำหนด ส่วนผสมไม่ได้สัดส่วน หรือบ่มไม่เพียงพอ ทำให้เนื้อเข็มเปราะและแตกง่ายระหว่างตอก สำหรับเสาเข็มเจาะ คอนกรีตที่ไหลตัวไม่ดีจะเกิดการแยกตัว (Segregation) และกลายเป็นโพรงภายในลำเข็ม การทดสอบเสาเข็มก่อนคอนกรีตอายุพอจึงให้ผลที่ไม่สะท้อนความจริง (ดูเกณฑ์อายุคอนกรีตก่อนทดสอบ)
3. รอยต่อเชื่อมไม่สมบูรณ์
เสาเข็มที่ต่อท่อน (Splice) ด้วยการเชื่อมเหล็ก หากแนวเชื่อมไม่เต็ม เยื้องศูนย์ หรือเชื่อมไม่ได้มาตรฐาน จุดต่อจะกลายเป็นจุดอ่อนที่แตกหรือหักได้ง่ายเมื่อรับแรง รอยต่อยังให้สัญญาณสะท้อนชัดเจนในผล Seismic Integrity Test จึงต้องแยกให้ออกระหว่าง "รอยต่อปกติ" กับ "รอยแตก" (ดูการตรวจรอยเชื่อมต่อเสาเข็ม)
4. เจอชั้นดินอ่อนสลับดินแข็งหรือก้อนหิน
การเปลี่ยนชั้นดินอย่างกะทันหันทำให้เข็มเบี่ยงแนว (Deflection) หรือปลายเข็มบิ่นเมื่อกระทบก้อนหินและเศษวัสดุใต้ดิน สำหรับเสาเข็มเจาะ ดินอ่อนที่พังเข้ามาในหลุมเจาะก่อนเทคอนกรีตจะทำให้เกิดการคอด (Necking) ความเสี่ยงกลุ่มนี้ลดลงได้มากถ้ามีรายงานเจาะสำรวจดินที่ครอบคลุมพื้นที่เพียงพอตั้งแต่ต้น
5. การขนย้าย ยก และจัดวางผิดวิธี
การยกเสาเข็มผิดจุด (ไม่ตรงตำแหน่ง Pick-up Point) กองซ้อนโดยไม่มีหมอนรอง หรือเกิดการกระแทกระหว่างขนส่ง ทำให้เกิดรอยแตกร้าวตั้งแต่ก่อนตอก ซึ่งอาจลุกลามเมื่อรับแรงตอกจริง ความเสียหายกลุ่มนี้มักถูกมองข้ามเพราะเกิดขึ้นนอกไซต์งาน
6. ข้อบกพร่องจากการหล่อเสาเข็มเจาะในที่
เสาเข็มเจาะหล่อในที่ (Cast-in-place) เสี่ยงต่อการเกิดโพรง (Void) คอขวด (Necking) และสิ่งเจือปนในเนื้อคอนกรีต (Inclusion) หากควบคุมการเทคอนกรีตใต้น้ำโคลนด้วยท่อ Tremie การถอนปลอกเหล็ก (Casing) หรือระดับสารละลายพยุงหลุม (Slurry) ได้ไม่ดีพอ
แผนภาพด้านล่างรวมทั้ง 6 สาเหตุไว้ในภาพเดียว อ่านจากซ้ายไปขวา คือ สาเหตุ → ความเสียหายที่มักเกิด → วิธีตรวจที่เหมาะ แถบล่างสุดคือลำดับที่ใช้จริง คือคัดกรองด้วย Seismic ก่อน แล้วยืนยันด้วยวิธีที่ละเอียดกว่า
อาการเสาเข็มเสียหายแต่ละแบบ ตรวจด้วยวิธีไหน?
วิธีตรวจเสาเข็มชำรุดมี 3 กลุ่มหลัก ได้แก่ Seismic Integrity Test (Low Strain), Cross Hole Sonic Logging (CSL) และ Dynamic Load Test (PDA) เลือกตามชนิดความเสียหายและข้อมูลที่ต้องการ ตารางด้านล่างช่วยจับคู่อาการกับวิธีตรวจที่เหมาะสม
← เลื่อนดูตารางทั้งหมด →
| อาการ / ชนิด Defect | วิธีตรวจที่เหมาะ | ตรวจอะไรได้ |
|---|---|---|
| เข็มร้าว หัก หรือคอขวด ต้องการทราบตำแหน่งตามความลึก | Seismic Integrity Test (Low Strain) | หาตำแหน่ง defect และประเมินความยาวเข็มจากคลื่นสะท้อน |
| โพรงหรือรอยแยกในเสาเข็มเจาะขนาดใหญ่ | Cross Hole Sonic Logging (CSL) | ตรวจความสมบูรณ์คอนกรีตระหว่างท่อ Sonic ทั่วทั้งหน้าตัด |
| สงสัยว่ากำลังรับน้ำหนักไม่ถึงเกณฑ์ออกแบบ | Dynamic Load Test (PDA) | วัดกำลังรับน้ำหนักและความสมบูรณ์ของเข็มขณะตอก |
| หัวเข็มแตกที่มองเห็นได้ด้วยตา | ตรวจพินิจ (Visual) + Seismic ยืนยัน | ยืนยันว่าความเสียหายลามลึกลงใต้ดินหรือไม่ |
ตารางนี้เป็นแนวทางทั่วไป การเลือกวิธีที่เหมาะกับหน้างานจริงควรให้วิศวกรผู้รับผิดชอบพิจารณาจากชนิดเสาเข็ม ขนาด ความลึก และเงื่อนไขเฉพาะของโครงการ
Seismic Integrity Test — ตรวจความสมบูรณ์ทั้งต้น เร็วและประหยัด

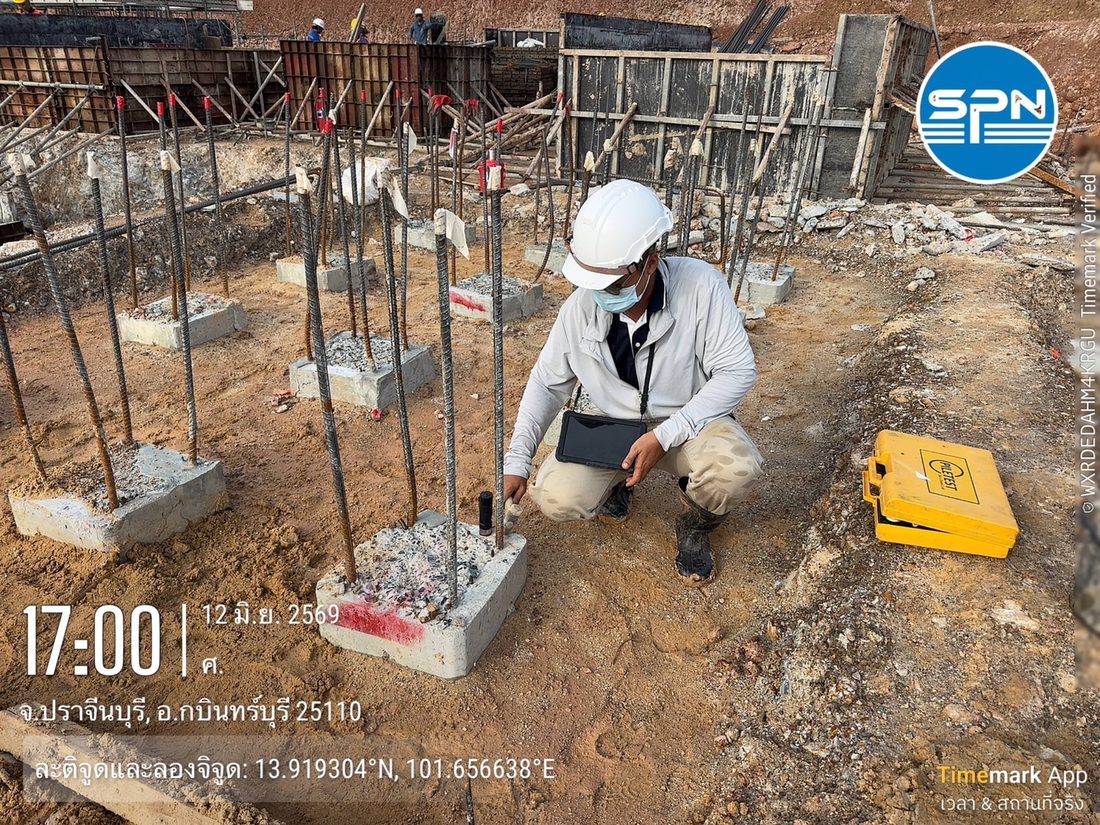

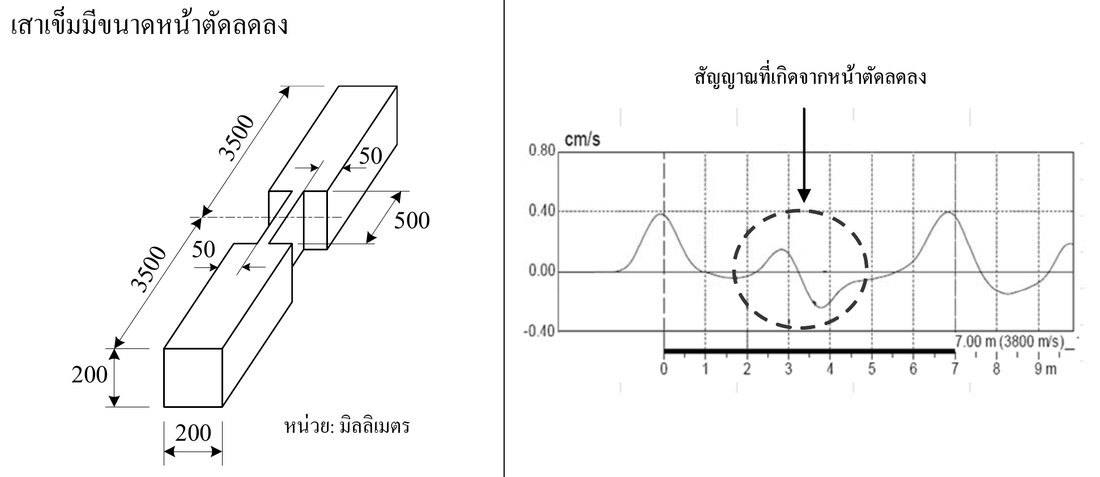

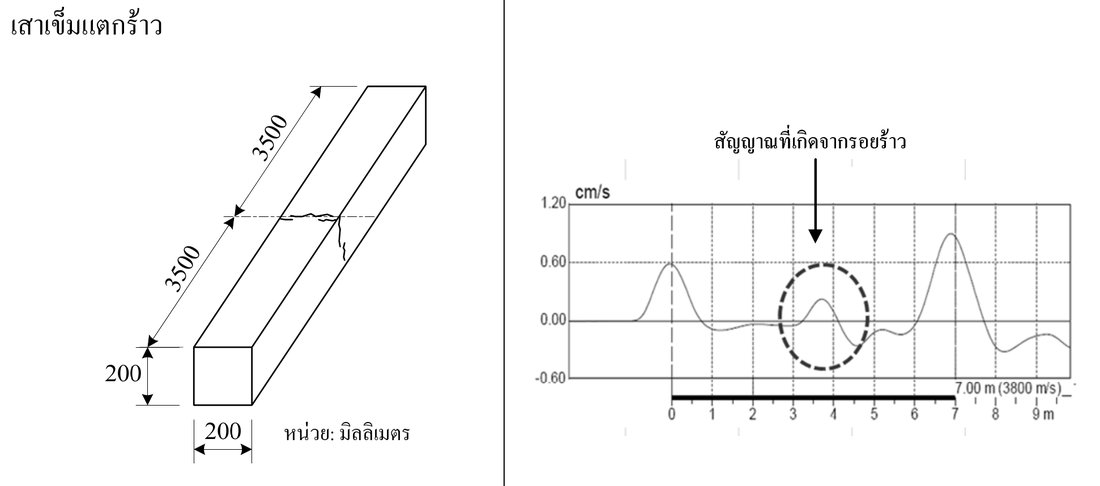

Seismic Integrity Test (Low Strain Integrity Test) คือการเคาะหัวเสาเข็มด้วยค้อนแล้ววัดคลื่นสะท้อนที่กลับมา เพื่อหาตำแหน่งของ defect เช่น รอยแตก คอขวด หรือปลายเข็มที่ผิดปกติ เป็นวิธีที่รวดเร็วและมีค่าใช้จ่ายต่อต้นต่ำ (ประมาณ 100–150 บาทต่อต้น) จึงนิยมใช้ตรวจครอบคลุมจำนวนมาก ดำเนินการตามมาตรฐาน มยผ. 1551-51 ของกรมโยธาธิการและผังเมือง
ข้อจำกัดคือเหมาะกับเสาเข็มที่มีอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางไม่มากเกินไป และบอกได้ว่ามี defect อยู่ตรงไหน แต่ไม่ได้บอกกำลังรับน้ำหนักโดยตรง วิธีอ่านสัญญาณและแยกแยะรอยต่อกับรอยแตกดูได้ในคู่มืออ่านผล Seismic Integrity Test
Cross Hole Sonic Logging (CSL) — ตรวจเสาเข็มเจาะขนาดใหญ่ได้ละเอียดที่สุด
CSL คือการส่งคลื่นเสียงผ่านน้ำในท่อ Sonic ที่ฝังไว้ในเสาเข็มเจาะ แล้ววัดเวลาเดินทางของคลื่นระหว่างท่อ เพื่อประเมินความสมบูรณ์ของคอนกรีตทั่วทั้งหน้าตัด เหมาะกับเสาเข็มเจาะขนาดใหญ่ที่ต้องการความมั่นใจสูง เพราะให้ความละเอียดมากกว่า Seismic Integrity Test แนวทางวิธีทดสอบอ้างอิงเอกสาร ACI PRC-228.2
ข้อแลกเปลี่ยนคือต้องวางแผนติดตั้งท่อ Sonic ไว้ตั้งแต่ก่อนเทคอนกรีต จึงใช้ย้อนหลังกับเสาเข็มที่หล่อไปแล้วไม่ได้ ถ้าพลาดจังหวะนี้ ทางเลือกที่เหลือคือ Seismic Integrity Test หรือวิธีทางอ้อมอื่น อ่านรายละเอียดวิธีทดสอบได้ที่บทความCross Hole Sonic Logging (CSL) คืออะไร? หรือดูขอบเขตงานที่หน้าบริการทดสอบเสาเข็ม
Dynamic Load Test (PDA) — ตรวจทั้งกำลังและความสมบูรณ์
PDA (Dynamic Load Test) คือการติดเซนเซอร์วัดแรงและความเร่งที่หัวเข็มขณะตอก แล้ววิเคราะห์กำลังรับน้ำหนักไปพร้อมกับประเมินสภาพลำเข็มจากค่า Beta (BTA) ดำเนินการตามมาตรฐาน มยผ. 1252-51 เหมาะเมื่อสงสัยว่าเสาเข็มอาจรับน้ำหนักได้ไม่ถึงเกณฑ์ออกแบบ ไม่ใช่แค่สงสัยว่ามีรอยแตก
ในเชิงกฎหมาย ค่าที่ได้จาก PDA ยังใช้อ้างอิงในรายการคำนวณฐานรากได้ภายใต้เพดานที่กฎกระทรวงฐานราก พ.ศ. 2566 กำหนด (ดูเกณฑ์กำลังรับน้ำหนักปลอดภัยตามกฎหมาย) ซึ่งเป็นสิ่งที่ Seismic Integrity Test ทำแทนไม่ได้
ค่าใช้จ่ายโดยประมาณ: Seismic Integrity Test 100–150 บาทต่อต้น และ PDA เริ่มต้นประมาณ 5,500 บาทต่อต้น ส่วน CSL ขึ้นกับขนาดและจำนวนเสาเข็ม ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชม. ราคานี้ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน
ความเสียหายแต่ละแบบเกิดคนละช่วงของงานเสาเข็ม จึงตรวจเจอคนละจังหวะ ภาพ 3 มิติด้านล่างวางทั้ง 6 สาเหตุไว้บนหน้างานเดียว ส่วนกรอบขวาไล่ตามเวลาว่าช่วงไหนควรตรวจอะไร และทำไมควรตรวจให้จบก่อนเทฐานราก
เจอเสาเข็มชำรุดแล้วทำอย่างไรต่อ?
เมื่อผลตรวจพบว่าเสาเข็มมี defect ขั้นแรกคือให้วิศวกรผู้รับผิดชอบประเมินระดับความรุนแรง ตำแหน่งตามความลึก และผลกระทบต่อกำลังรับน้ำหนัก แนวทางที่เป็นไปได้มีตั้งแต่การทดสอบซ้ำหรือทดสอบเสริมด้วยวิธีอื่น การเพิ่มเสาเข็มแซม (Additional Pile) ไปจนถึงการปรับรูปแบบฐานราก ขึ้นกับข้อมูลจริงของเสาเข็มแต่ละต้น
ถ้าเทฐานรากคลุมหัวเข็มไปแล้ว การตรวจจะยากขึ้นมาก ทางเลือกที่เหลือคือวิธีทางอ้อมอย่าง Parallel Seismic Test ซึ่งต้องเจาะหลุมข้างเสาเข็มเพื่อวัดคลื่น
SPN ไม่ให้คำแนะนำการออกแบบแก้ไขแบบเจาะจงผ่านบทความ เพราะการตัดสินใจต้องอาศัยข้อมูลหน้างานและการรับรองโดยวิศวกรผู้มีใบอนุญาต หากเสาเข็มไม่ผ่านการทดสอบ แนะนำให้อ่านเสาเข็มไม่ผ่าน Seismic Test ทำยังไงต่อ แล้วปรึกษาวิศวกรประจำโครงการเพื่อวางแผนขั้นถัดไป
สรุป
เสาเข็มชำรุดเกิดได้จาก 6 สาเหตุหลัก คือ ตอกแรงเกิน คอนกรีตไม่ได้คุณภาพ รอยต่อเชื่อมไม่สมบูรณ์ ชั้นดินเปลี่ยนกะทันหันหรือเจอก้อนหิน การขนย้ายและยกผิดวิธี และข้อบกพร่องจากการหล่อเสาเข็มเจาะในที่ ความเสียหายเหล่านี้มองไม่เห็นจากภายนอก จึงต้องอาศัยการทดสอบเป็นเครื่องมือ — Seismic Integrity Test สำหรับตรวจครอบคลุมหาตำแหน่ง defect, CSL สำหรับเสาเข็มเจาะขนาดใหญ่ที่วางท่อไว้ล่วงหน้า และ PDA เมื่อต้องการทราบกำลังรับน้ำหนักควบคู่กัน ดูขอบเขตบริการทั้งหมดได้ที่ บริการทดสอบเสาเข็ม
บทความนี้ให้ความรู้ทั่วไปเกี่ยวกับสาเหตุและวิธีตรวจสอบเสาเข็มชำรุดเท่านั้น ไม่ใช่คำแนะนำทางวิศวกรรมสำหรับโครงการใดโครงการหนึ่ง การประเมินความเสียหายและการกำหนดแนวทางแก้ไขต้องดำเนินการโดยวิศวกรผู้มีใบอนุญาตที่มีข้อมูลหน้างานครบถ้วน
