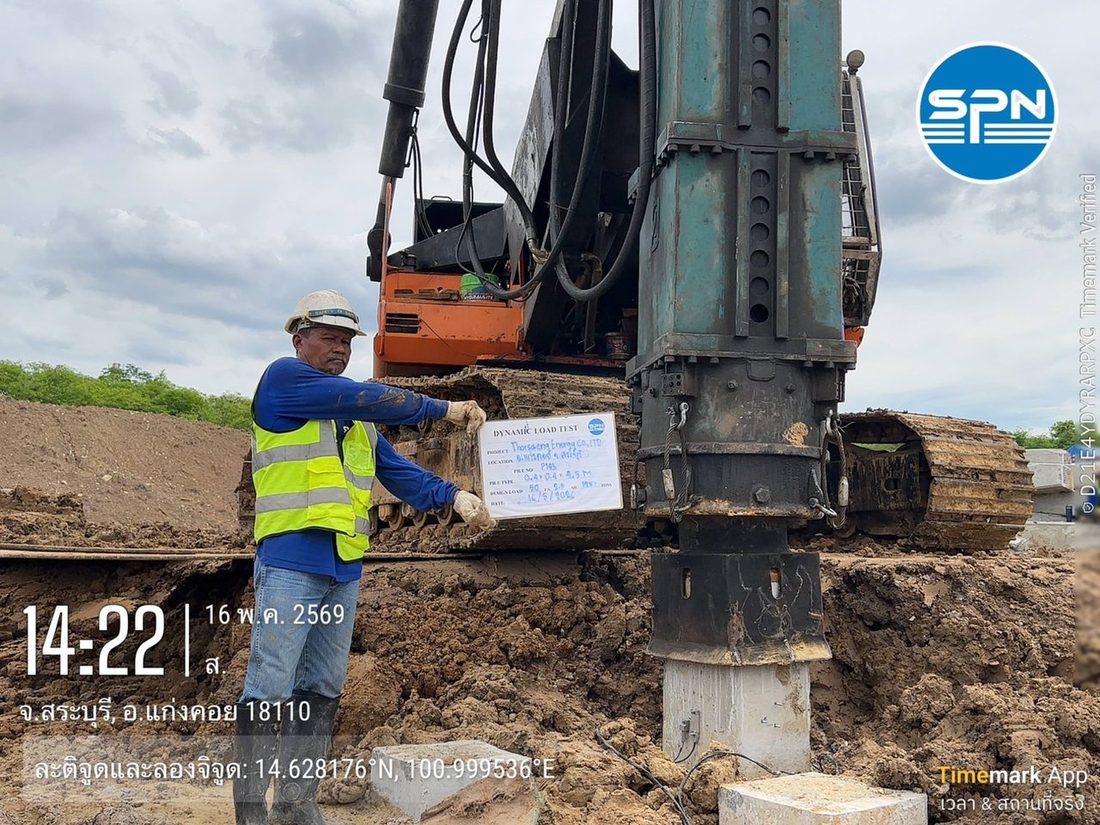

การทดสอบเสาเข็มพลศาสตร์ Dynamic Load Test (PDA) ตามมาตรฐาน ASTM D4945 ด้วยตุ้มน้ำหนักตอกกระแทกหัวเสาเข็มหน้างานจริง
การทดสอบ PDA (ASTM D4945) ใช้ตุ้มน้ำหนักตอกกระแทกหัวเสาเข็มแล้ววัดคลื่นความเค้น — หนึ่งใน 3 มาตรฐาน ASTM ที่พบบ่อยในสเปคโครงการ (ภาพ: SPN Soil Engineering)

3 มาตรฐานนี้ต่างกันตรงไหน? ตารางเทียบ D5882 · D4945 · D1143

ทั้ง 3 ฉบับตอบคำถามคนละข้อ D5882 (ถอนปี 2025) ตอบว่า “เนื้อเสาเข็มสมบูรณ์ไหม” ส่วน D4945 และ D1143 ตอบว่า “รับน้ำหนักได้เท่าไร” โดย D4945 ประเมินจากคลื่นความเค้นขณะตอก แต่ D1143 กดน้ำหนักจริงแล้ววัดการทรุดตัว ตารางด้านล่างเทียบพลังงานที่ใช้ เครื่องมือ เวลา ค่าใช้จ่าย และมาตรฐานไทยที่ใช้คู่กัน

← เลื่อนดูตารางทั้งหมด →

หัวข้อASTM D5882ASTM D4945ASTM D1143
ชื่อการทดสอบLow Strain Impact Integrity Testing (Seismic Integrity Test)High Strain Dynamic Testing (Dynamic Load Test / PDA)Static Load Test (Axial Compressive)
สถานะฉบับล่าสุดถอนแล้ว D5882-16 — ASTM ถอนปี 2025 ยังไม่มีฉบับแทนใช้งาน D4945-26ใช้งาน D1143/D1143M-20e1
ตรวจสอบอะไรความสมบูรณ์ของเนื้อเสาเข็ม (รอยแตก คอคอด โพรง)กำลังรับน้ำหนัก (ประเมินจากคลื่นความเค้น)กำลังรับน้ำหนักจริง โดยกดน้ำหนักโดยตรง
แหล่งพลังงานค้อนมือเคาะเบา (ความเครียดต่ำ)ตุ้มน้ำหนัก/ปั้นจั่นตอกกระแทก (ความเครียดสูง)แม่แรงไฮดรอลิก + น้ำหนักถ่วงหรือเสาเข็มสมอ
เครื่องมือหลักเซนเซอร์ความเร่งที่หัวเข็มเซนเซอร์วัดความเครียด + ความเร่ง, เครื่อง PDAแม่แรง, Load Cell, Dial Gauge
บอกกำลังรับน้ำหนักไม่ได้ได้ (ประเมินจากคลื่น + CAPWAP)ได้ (ตรงที่สุด — วัดจริง)
เวลาต่อต้นระดับนาทีระดับชั่วโมง (รวมเตรียมงาน)หลายวัน (รวมติดตั้งระบบ)
ค่าใช้จ่ายเทียบกันต่ำสุด (ประมาณ 100–150 บาท/ต้น)ปานกลาง (ประมาณ 5,500 บาท/ต้น)สูงสุด (50,000–150,000+ บาท/ต้น)
มยผ. เทียบเคียงมยผ.1551-51 (ใช้เป็นหลัก)มยผ.1252-51มยผ. 1251

ราคาในตารางเป็นช่วงโดยประมาณต่อต้น ราคานี้ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน ดูรายละเอียดเพิ่มที่ ราคาทดสอบเสาเข็ม 2026

ทั้ง 3 ฉบับเปรียบเหมือน “หัวตระกูล” ของมาตรฐานทดสอบเสาเข็มคนละกลุ่ม สเปคบางโครงการจึงอ้าง ASTM ฉบับอื่นในกลุ่มเดียวกันร่วมด้วย:

  • กลุ่มตรวจความสมบูรณ์ — CSL สำหรับเสาเข็มเจาะอ้างแนวทาง ACI PRC-228.2 (ASTM D6760 ถูกถอนเมื่อปี 2025), Parallel Seismic ใช้ ASTM D8381/D8381M-21 และ TIP ใช้ ASTM D7949-25 (ใช้งาน)
  • กลุ่มแรงกระทำเร็ว — Rapid Load Test ใช้ ASTM D7383
  • กลุ่มสถิต — แรงถอนใช้ ASTM D3689 แรงด้านข้างใช้ ASTM D3966 และการทดสอบแบบ Bi-directional ใช้ ASTM D8169

ภาพด้านล่างสรุป 3 ฉบับหลักในหน้าเดียว ให้ดูป้ายสถานะใต้ชื่อแต่ละฉบับ (แดง = ASTM ถอนแล้ว, เขียว = ใช้งาน) และลิ่มด้านบนที่บอกว่ายิ่งไปทางขวา แรง เวลา และค่าใช้จ่ายต่อต้นยิ่งเพิ่มขึ้น

แผนผังตระกูลมาตรฐาน ASTM งานทดสอบเสาเข็ม แสดง ASTM D5882 (ASTM ถอนปี 2025) D4945 และ D1143 ว่าแต่ละฉบับวัดอะไร ได้ผลอะไร สถานะล่าสุด มาตรฐานไทยที่ใช้คู่กัน และ ASTM ฉบับอื่นในกลุ่มเดียวกัน แผนผังเชิงแนวคิดสามคอลัมน์ ด้านบนมีแถบลิ่มที่หนาขึ้นจากซ้ายไปขวา หมายถึงแรงที่ใส่ให้เสาเข็ม เวลา และค่าใช้จ่ายต่อต้นเพิ่มขึ้น คอลัมน์ซ้ายสีฟ้าใช้ค้อนมือเคาะเบาและใช้เวลาระดับนาทีต่อต้น คอลัมน์กลางสีส้มใช้ตุ้มตอกกระแทกและใช้เวลาระดับชั่วโมงต่อต้น คอลัมน์ขวาสีน้ำเงินเข้มกดน้ำหนักจริงและใช้เวลาหลายวันต่อต้น การ์ดซ้ายคือ ASTM D5882 การทดสอบความสมบูรณ์แบบความเครียดต่ำ ป้ายสถานะสีแดงระบุว่า ASTM ถอนฉบับ D5882-16 แล้วเมื่อปี 2025 และยังไม่มีฉบับแทน วัดความเร่งที่หัวเสาเข็มหลังเคาะเบาเพื่ออ่านคลื่นสะท้อน ได้ผลเป็นความสมบูรณ์ของเนื้อเสาเข็ม เช่น รอยแตก คอคอด โพรง แต่บอกกำลังรับน้ำหนักไม่ได้ งานในไทยจึงใช้ มยผ.1551-51 เป็นหลัก การ์ดกลางคือ ASTM D4945 การทดสอบแบบความเครียดสูงหรือ PDA ป้ายสีเขียวระบุว่าใช้งานอยู่ ฉบับปัจจุบัน D4945-26 วัดแรงและความเร็วด้วยเซนเซอร์ใกล้หัวเสาเข็ม ได้กำลังรับน้ำหนักแบบประเมิน พลังงานที่ส่งผ่าน และความเค้นในเสาเข็ม วิเคราะห์ต่อด้วย CAPWAP ใช้คู่กับ มยผ.1252-51 สำหรับงาน PDA การ์ดขวาคือ ASTM D1143 การทดสอบแบบสถิตในแนวแกน ป้ายสีเขียวระบุว่าใช้งานอยู่ ฉบับ D1143/D1143M-20e1 วัดแรงกดด้วย Load Cell และการทรุดตัวด้วย Dial Gauge ได้กราฟ Load–Settlement และกำลังรับน้ำหนักจากการกดจริงซึ่งตรงที่สุด ใช้คู่กับ มยผ. 1251 ใต้การ์ดแต่ละใบมีเส้นโยงลงไปยังแถบล่างซึ่งรวม ASTM ฉบับอื่นในตระกูลเดียวกัน กลุ่มตรวจความสมบูรณ์ ได้แก่ ASTM D6760 สำหรับ CSL ซึ่ง ASTM ถอนเมื่อปี 2025 ปัจจุบันใช้แนวทาง ACI PRC-228.2 ASTM D8381/D8381M-21 สำหรับ Parallel Seismic และ TIP ตาม ASTM D7949-25 ซึ่งใช้งานอยู่ กลุ่มแรงกระทำเร็ว ได้แก่ ASTM D7383 สำหรับ Rapid Load Test และหมายเหตุว่าผล PDA วิเคราะห์ต่อด้วย CAPWAP กลุ่มสถิต ได้แก่ ASTM D3689 สำหรับแรงถอน ASTM D3966 สำหรับแรงด้านข้าง และ ASTM D8169 สำหรับ Bi-directional คำอธิบายสัญลักษณ์ด้านล่าง สีเขียวคือใช้งานอยู่และระบุปีฉบับ สีแดงคือ ASTM ถอนแล้ว กรอบสีน้ำเงินคือให้ระบุปีฉบับตามที่สเปคอ้าง สถานะ ณ ปี 2026 ตระกูล ASTM ทดสอบเสาเข็ม: 3 ฉบับหลัก วัดอะไร และสถานะล่าสุด แผนภาพเชิงแนวคิด แรงที่ใส่ · เวลา · ค่าใช้จ่ายต่อต้น เพิ่มขึ้น ค้อนมือเคาะเบา ระดับนาที/ต้น ตุ้มตอกกระแทก ระดับชั่วโมง/ต้น กดน้ำหนักจริง หลายวัน/ต้น ASTM D5882 Low Strain ถอนแล้วปี 2025 · ไม่มีฉบับแทน วัดอะไร ความเร่งที่หัวเข็ม เคาะเบา → คลื่นสะท้อน ได้ผลอะไร ความสมบูรณ์ของเนื้อเข็ม รอยแตก · คอคอด · โพรง บอกกำลังรับน้ำหนักไม่ได้ ในไทย มยผ.1551-51 · ใช้เป็นหลัก ASTM D4945 High Strain ใช้งาน · ฉบับปัจจุบัน D4945-26 วัดอะไร แรง + ความเร็ว เซนเซอร์ใกล้หัวเข็ม ได้ผลอะไร กำลังรับน้ำหนัก (ประเมิน) พลังงาน · ความเค้น · ต่อด้วย CAPWAP บอกกำลังได้ · ประเมินจากคลื่น ในไทย มยผ.1252-51 · คู่กับ PDA ASTM D1143 Static Axial ใช้งาน · D1143/D1143M-20e1 วัดอะไร แรงกด + การทรุดตัว Load Cell + Dial Gauge ได้ผลอะไร กราฟ Load–Settlement กำลังรับน้ำหนักจากการกดจริง บอกกำลังได้ · ตรงที่สุด ในไทย มยผ. 1251 · ใช้คู่กัน ASTM ฉบับอื่นในตระกูลเดียวกัน กลุ่มตรวจความสมบูรณ์ D6760 CSL · ASTM ถอนปี 2025 → ใช้แนวทาง ACI PRC-228.2 แทน D7949-25 TIP · ใช้งาน D8381/D8381M-21 Parallel Seismic กลุ่มแรงกระทำเร็ว D7383 Rapid Load Test กลุ่มสถิต (กดจริง) D3689 แรงถอน (Uplift) D3966 แรงด้านข้าง (Lateral) D8169 Bi-directional ผล PDA วิเคราะห์ต่อด้วย CAPWAP Signal Matching ไม่ใช่มาตรฐานแยก ใช้งาน · ระบุปีฉบับ ASTM ถอนแล้ว ระบุปีฉบับตามที่สเปคอ้าง สถานะมาตรฐาน ณ ปี 2026
ตระกูล ASTM ทดสอบเสาเข็ม — ASTM D5882 ตรวจความสมบูรณ์ (ASTM ถอนปี 2025 งานในไทยใช้ มยผ.1551-51) · ASTM D4945-26 (PDA) · ASTM D1143/D1143M-20e1 (Static) · แถบล่างคือ ASTM ฉบับอื่นในกลุ่มเดียวกัน สถานะ ณ ปี 2026 (แผนภาพเชิงแนวคิด · ภาพ: SPN Soil Engineering)

ASTM D5882 คืออะไร? — ตรวจ "เนื้อ" เสาเข็ม ไม่ใช่กำลัง

ASTM D5882 (ASTM ถอนปี 2025 ยังไม่มีฉบับแทน) คือมาตรฐานทดสอบความสมบูรณ์เสาเข็มแบบความเครียดต่ำ (Seismic Integrity Test) ฉบับสุดท้ายก่อนถูกถอนคือ D5882-16 วิธีทดสอบคือเคาะหัวเสาเข็มเบา ๆ ด้วยค้อนมือ แล้ววัดคลื่นสะท้อนด้วยเซนเซอร์ความเร่งบนหัวเข็ม (Low Strain Impact Integrity Testing) จุดที่ต้องเข้าใจให้ถูกคือ:

  • ใช้คัดกรอง defect เช่น รอยแตก คอคอด โพรง หรือการเปลี่ยนหน้าตัดผิดปกติ
  • บอกไม่ได้ว่าเสาเข็มรับน้ำหนักได้เท่าไหร่ — เสาเข็มเนื้อสมบูรณ์แต่ปลายเข็มไม่ถึงชั้นดินแข็ง ก็ยังรับน้ำหนักไม่พอได้
  • เพราะเร็วและประหยัด จึงเหมาะทดสอบจำนวนมากหรือทุกต้น เป็นด่านคัดกรองแรกก่อนการทดสอบกำลัง

หมายเหตุสถานะมาตรฐาน: ASTM ถอน D5882-16 (Withdrawn) เมื่อปี ค.ศ. 2025 ปีเดียวกับที่ถอน D6760 ของการทดสอบ CSL และยังไม่มีฉบับใหม่มาแทน งานตรวจความสมบูรณ์ในไทยจึงยึด มยผ.1551-51 เป็นเกณฑ์หลัก ถ้าสเปคต้องการอ้าง ASTM ควรเขียนว่า “วิธีตาม ASTM D5882-16 (ASTM ถอนปี 2025)” ดูรายการมาตรฐานที่ถูกถอนและฉบับที่ใช้แทนได้ที่ มาตรฐานทดสอบเสาเข็มอัปเดต 2026

อ่านพื้นฐานวิธีทดสอบเพิ่มเติมได้ที่ Seismic Integrity Test คืออะไร และวิธีแปลผลกราฟที่ Seismic Test อ่านผลยังไง

ASTM D4945 คืออะไร? — ประเมินกำลังจากคลื่นความเค้น

ASTM D4945 คือมาตรฐานการทดสอบเสาเข็มแบบพลศาสตร์ความเครียดสูง (High Strain Dynamic Testing) ฉบับปัจจุบันคือ D4945-26 และงาน PDA ในไทยใช้คู่กับ มยผ.1252-51 วิธีทดสอบคือตอกกระแทกหัวเสาเข็มด้วยพลังงานมากพอให้เสาเข็มขยับตัวจริง แล้ววัดสัญญาณแรงและความเร็วด้วยเซนเซอร์ความเครียดและความเร่งที่ติดใกล้หัวเข็ม ส่งเข้าเครื่อง Pile Driving Analyzer (PDA):

  • ให้ค่าประเมินกำลังรับน้ำหนัก พลังงานที่ส่งผ่าน ความเค้นในตัวเข็มขณะตอก และตรวจความสมบูรณ์ของเข็มไปพร้อมกัน
  • ข้อมูลสัญญาณนำไปวิเคราะห์ต่อด้วยวิธี Signal Matching เช่น CAPWAP เพื่อแยกแรงเสียดทานผิวกับแรงต้านปลายเข็ม
  • แนวปฏิบัติที่ดีคือสอบเทียบผลกับ Static Load Test ในโครงการเดียวกันเมื่อทำได้ เพราะ Static คือการทดสอบอ้างอิง

ดูรายละเอียดวิธีทดสอบและการแปลผลได้ที่ Dynamic Load Test (PDA) คืออะไร และ PDA Test อ่านผลยังไง

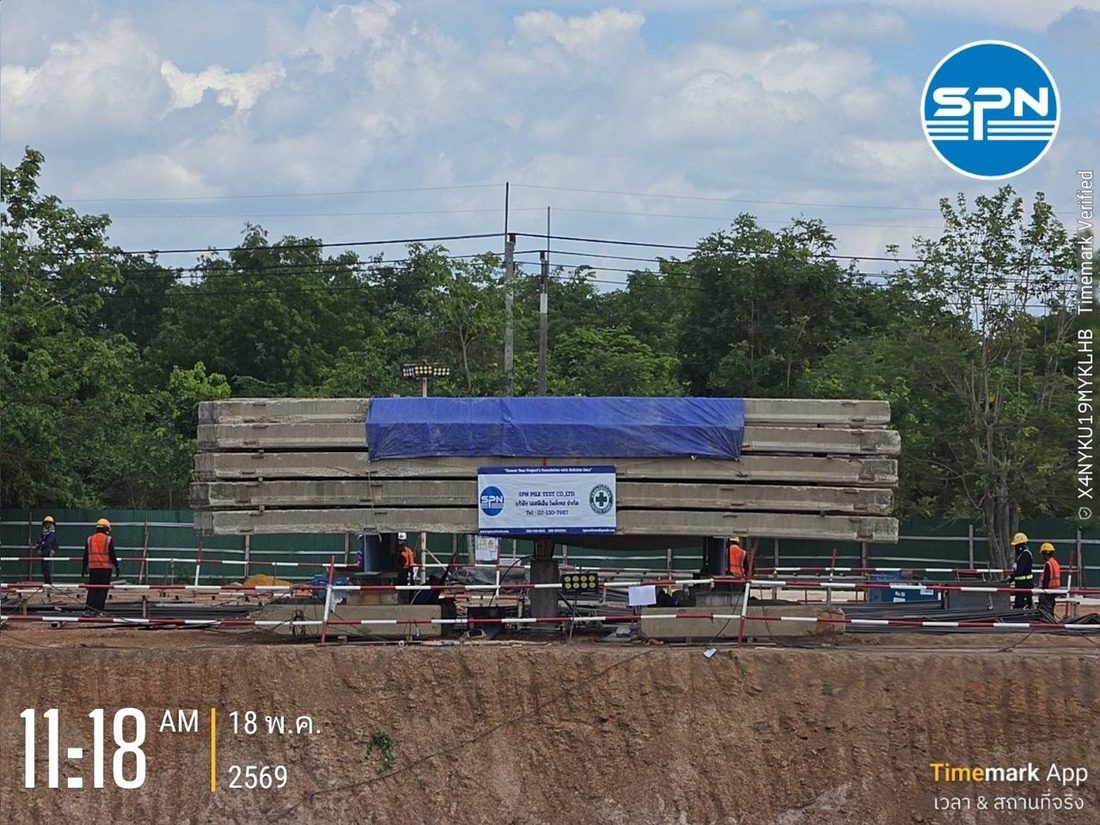

ระบบทดสอบ Static Load Test ตามมาตรฐาน ASTM D1143 ด้วยน้ำหนักถ่วง Kentledge กดบนหัวเสาเข็มหน้างานจริง
การทดสอบ Static Load Test (ASTM D1143) กดน้ำหนักจริงบนหัวเสาเข็มด้วยระบบน้ำหนักถ่วง (Kentledge) แล้ววัดการทรุดตัว (ภาพ: SPN Soil Engineering)

ASTM D1143 คืออะไร? — การทดสอบอ้างอิงที่ตรงที่สุด

ASTM D1143 คือมาตรฐานการทดสอบกำลังรับน้ำหนักแบบสถิตในแนวแกน (แรงกด) ฉบับปัจจุบันคือ D1143/D1143M-20e1 และในไทยอ้างคู่กับ มยผ. 1251 วิธีทดสอบคือกดน้ำหนักจริงบนหัวเสาเข็มเป็นขั้น ๆ ด้วยแม่แรงไฮดรอลิก วัดแรงด้วย Load Cell และวัดการทรุดตัวด้วย Dial Gauge จนได้กราฟ Load–Settlement:

  • เป็นวิธีที่วงการยอมรับว่าตรงที่สุด เพราะจำลองการรับน้ำหนักจริงโดยตรง ไม่ต้องแปลงผ่านทฤษฎีคลื่น
  • ใช้เวลาและค่าใช้จ่ายสูงสุด จึงมักทดสอบจำนวนน้อยต้น และใช้เป็นตัวสอบเทียบผล PDA ในโครงการใหญ่
  • มาตรฐานกำหนดวิธีให้น้ำหนักหลายแบบ (เช่น Maintained Load) — สเปคโครงการจะระบุว่าใช้แบบใดและกดถึงกี่เท่าของน้ำหนักออกแบบ

อ่านเพิ่มที่ Static Load Test เสาเข็ม คืออะไร

ทั้ง 3 มาตรฐานวัดคนละจุดบนเสาเข็มต้นเดียวกัน ให้ดูเส้นโยงจากกราฟด้านซ้ายไปยังเครื่องมือแต่ละชุด และกรอบขวาที่สรุปวิธีเขียนอ้างมาตรฐานในสเปคหรือรายงานให้ถูก

แบบจำลอง 3 มิติ เสาเข็มต้นเดียวที่แสดงว่า ASTM D5882 (ASTM ถอนปี 2025) D4945 และ D1143 ติดเครื่องมือวัดที่จุดไหนและได้กราฟผลแบบใด พร้อมกรอบวิธีเขียนอ้างมาตรฐานในสเปคและรายงาน ภาพสามมิติเชิงแนวคิดของเสาเข็มสี่เหลี่ยมหนึ่งต้นในก้อนดินที่ตัดมุมหน้าออกให้เห็นลำเสาเข็มตั้งแต่หัวถึงปลาย หัวเสาเข็มโผล่พ้นผิวดิน เหนือหัวเสาเข็มเป็นชุดกดน้ำหนักของ Static Load Test ที่แยกชิ้นลอยขึ้นตามแนวเส้นประเพื่อให้เห็นแต่ละส่วน ได้แก่ แผ่นเหล็กหัวเข็มพร้อม Dial Gauge วัดการทรุด แม่แรงไฮดรอลิก Load Cell วัดแรง และคานรับแรงที่มีลูกศรสีส้มกดลงจากน้ำหนักถ่วงหรือเสาเข็มสมอ บนผิวบนของหัวเสาเข็มมีหัววัดความเร่งสีฟ้าและค้อนมือสำหรับเคาะ ข้างหัวเสาเข็มมีเซนเซอร์วัดความเครียดสีส้มคู่กับหัววัดความเร่งสำหรับการทดสอบ PDA ในส่วนที่ตัดดินออกมีลูกศรสีฟ้าแสดงคลื่นวิ่งลงตามเสาเข็มแล้วสะท้อนกลับจากปลายเข็ม ด้านซ้ายมีกรอบกราฟสามกรอบโยงเส้นชี้ไปยังเครื่องมือแต่ละชุด กรอบบนคือ ASTM D1143 กราฟน้ำหนักกดกับการทรุดตัวจาก Load Cell และ Dial Gauge กรอบกลางคือ ASTM D5882 ซึ่ง ASTM ถอนแล้วเมื่อปี 2025 เป็นกราฟความเร็วที่หัวเข็มเทียบเวลา มีสัญญาณเคาะตอนต้นและคลื่นสะท้อนจากปลายเข็มตอนท้าย กรอบล่างคือ ASTM D4945 ฉบับ D4945-26 เป็นกราฟแรงและความเร็วจากเซนเซอร์ใกล้หัวเข็มในการทดสอบ PDA ซึ่งยอดแรกทับกันแล้วแยกออกจากกันเมื่อดินต้านทาน กราฟทั้งหมดเป็นตัวอย่างเชิงหลักการ กรอบขวาสรุปการอ้างมาตรฐานในสเปคและรายงาน ข้อหนึ่ง ระบุเลขพร้อมปีฉบับ เช่น ASTM D4945-26 และ ASTM D1143/D1143M-20e1 ข้อสอง ฉบับที่ถอนแล้วต้องบอกสถานะ เช่น วิธีตาม ASTM D5882-16 ซึ่ง ASTM ถอนปี 2025 และไม่มีฉบับแทน ข้อสาม ระบุ มยผ. ให้ตรงวิธี งาน Static ใช้ มยผ. 1251 งาน PDA ใช้ มยผ.1252-51 และการตรวจความสมบูรณ์แบบ Seismic Integrity ใช้ มยผ.1551-51 ข้อสี่ เลี่ยงการเขียนว่าทดสอบตาม ASTM โดยไม่ระบุเลขฉบับ เพราะเสี่ยงทำงานผิดขอบเขต และหมายเหตุว่าจำนวนต้นกับเกณฑ์ผ่านให้วิศวกรผู้ออกแบบเป็นผู้กำหนด แบบจำลอง 3 มิติ (3D): เสาเข็มต้นเดียว 3 มาตรฐาน วัดคนละจุด ภาพเชิงแนวคิด · ไม่ตามมาตราส่วน ดินอ่อน ดินแข็ง ทราย คานรับแรง Load Cell แม่แรง Dial Gauge ASTM D1143 Static น้ำหนักกด → ← ทรุด Load Cell + Dial Gauge ASTM D5882 ถอน 2025 ปลายเข็ม เคาะ เวลา → หัววัดความเร่งบนหัวเข็ม ASTM D4945 PDA แรง ความเร็ว เวลา → Strain + ความเร่ง ใกล้หัวเข็ม คลื่นวิ่งลงแล้วสะท้อนจากปลายเข็ม กราฟในกรอบซ้าย = ตัวอย่างเชิงหลักการ ไม่ใช่ค่าวัดจริง ชุดกดน้ำหนักแยกชิ้นลอยขึ้นให้เห็นแต่ละส่วน อ้างมาตรฐานในสเปค/รายงานให้ถูก ระบุเลข + ปีฉบับทุกครั้ง ASTM D4945-26 ASTM D1143/D1143M-20e1 ! ฉบับที่ถอนแล้ว ต้องบอกสถานะ วิธีตาม ASTM D5882-16 ASTM ถอนปี 2025 · ไม่มีฉบับแทน ระบุ มยผ. ให้ตรงวิธีทดสอบ Static มยผ. 1251 PDA มยผ.1252-51 Seismic (PIT) มยผ.1551-51 เลี่ยง “ทดสอบตาม ASTM” ลอย ๆ ไม่ระบุเลขฉบับ = ตีความเอง เสี่ยงทำงานผิดขอบเขตสเปค มาตรฐานกำหนด “วิธีทดสอบ” จำนวนต้นและเกณฑ์ผ่าน วิศวกรผู้ออกแบบเป็นผู้กำหนด สถานะมาตรฐาน ณ ปี 2026
เสาเข็มต้นเดียว 3 มาตรฐาน — ชุดกดน้ำหนัก ASTM D1143 (แยกชิ้นให้เห็น) · หัววัดความเร่งบนหัวเข็มของ ASTM D5882 (ASTM ถอนปี 2025) · เซนเซอร์ข้างหัวเข็มของ ASTM D4945 · กรอบขวาคือวิธีอ้างมาตรฐานในสเปค (กราฟเป็นตัวอย่างเชิงหลักการ ไม่ใช่ค่าวัดจริง · ภาพเชิงแนวคิด ไม่ตามมาตราส่วน · ภาพ: SPN Soil Engineering)

ASTM แต่ละฉบับเทียบกับ มยผ. ฉบับไหน?

งาน PDA ตาม ASTM D4945 ใช้คู่กับ มยผ.1252-51 งาน Static ตาม ASTM D1143 ใช้คู่กับ มยผ. 1251 ส่วนงานตรวจความสมบูรณ์ใช้ มยผ.1551-51 เป็นหลัก เพราะ ASTM D5882 ถูกถอนแล้วเมื่อปี 2025 มาตรฐาน มยผ. เป็นของกรมโยธาธิการและผังเมือง ซึ่งโครงการในไทยมักอ้างควบคู่กับ ASTM:

  • มยผ.1551-51 — มาตรฐานการตรวจสอบความสมบูรณ์ของเสาเข็มด้วยวิธี Seismic Test แนวทางเดียวกับ ASTM D5882-16 ซึ่ง ASTM ถอนปี 2025 ปัจจุบันจึงใช้ฉบับ มยผ. เป็นเกณฑ์หลัก
  • มยผ.1252-51 — มาตรฐานการรับน้ำหนักของเสาเข็มด้วยวิธีพลศาสตร์ Dynamic Load Test แนวทางเดียวกับ ASTM D4945 (ฉบับปัจจุบัน D4945-26)
  • มยผ. 1251 — การทดสอบกำลังรับน้ำหนักของเสาเข็มแบบสถิต (Static Load Test) ใช้คู่กับ ASTM D1143/D1143M-20e1

ดูรายละเอียด มยผ. งานเสาเข็มแต่ละฉบับได้ที่ มยผ. ทดสอบเสาเข็ม มีมาตรฐานอะไรบ้าง

🔎 กรณีสเปคอ้างทั้งสองระบบ

ถ้าสเปคโครงการอ้างทั้ง ASTM และ มยผ. การทดสอบที่ทำตามวิธีมาตรฐาน ด้วยเครื่องมือที่สอบเทียบแล้วและมีวิศวกรรับรองผล โดยทั่วไปตอบข้อกำหนดได้ทั้งสองระบบ เพราะหลักการวัดเป็นแนวทางเดียวกัน หากข้อความในสเปคขัดแย้งกันเอง ควรสอบถามวิศวกรผู้ออกแบบหรือผู้ควบคุมงานก่อนเริ่มทดสอบ

ใช้มาตรฐานไหน เมื่อไหร่? สรุปเชิงปฏิบัติ

เลือกตามคำถามที่ต้องการตอบ ถ้าต้องการรู้ความสมบูรณ์ของเนื้อเสาเข็มใช้การทดสอบแบบความเครียดต่ำ ถ้าต้องการรู้กำลังรับน้ำหนัก ให้เลือกระหว่างผลเร็วหลายต้น (PDA) กับผลอ้างอิงจากการกดจริง (Static)

  1. ตรวจคัดกรองความสมบูรณ์เสาเข็มทุกต้น → Seismic Test ตาม มยผ.1551-51 (แนวทาง ASTM D5882-16, ถอนปี 2025)
  2. ยืนยันกำลังรับน้ำหนักด้วยงบและเวลาจำกัด → ASTM D4945 (PDA) คู่กับ มยผ.1252-51 สุ่มทดสอบตามสัดส่วนที่สเปคกำหนด
  3. โครงการใหญ่ / สเปคบังคับ / ต้องการค่าอ้างอิง → ASTM D1143 (Static) คู่กับ มยผ. 1251 อย่างน้อยตามจำนวนที่สเปคกำหนด และใช้สอบเทียบผล PDA

ทั้ง 3 การทดสอบไม่ได้แทนกัน แต่ เสริมกัน — โครงการที่วางแผนดีมักใช้ทั้งสามอย่างในสัดส่วนที่เหมาะกับความเสี่ยงและงบประมาณ ดูเพิ่มว่าควร ทดสอบเสาเข็มกี่ต้น และเปรียบเทียบภาพรวมทุกวิธีที่ คู่มือทดสอบเสาเข็มครบทุกวิธี

สรุป

ASTM D5882 (ถอนปี 2025) ตรวจความสมบูรณ์ของเนื้อเสาเข็ม ASTM D4945 ประเมินกำลังรับน้ำหนักด้วยวิธีพลศาสตร์ (PDA) และ ASTM D1143 ทดสอบกำลังรับน้ำหนักจริงแบบสถิต (Static) ทั้งสามฉบับตอบคำถามคนละข้อและใช้เสริมกัน

ฝั่งมาตรฐานไทย งาน PDA ใช้ มยผ.1252-51 งาน Static ใช้ มยผ. 1251 ส่วนงานตรวจความสมบูรณ์ (Seismic Integrity Test) ใช้ มยผ.1551-51 เป็นหลัก เมื่ออ้าง ASTM ในสเปคหรือรายงาน ให้ระบุเลขพร้อมปีฉบับ เช่น D4945-26 หรือ D1143/D1143M-20e1 การอ่านสเปคให้ออกว่าโครงการอ้างมาตรฐานใด คือก้าวแรกของการวางแผนทดสอบที่ถูกต้องและคุมงบได้

SPN Soil Engineering ให้บริการทดสอบเสาเข็มทั้ง 3 วิธีทั่วประเทศ 77 จังหวัด ด้วยประสบการณ์กว่า 20 ปี รายงานรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร ใช้ยื่นขออนุญาตก่อสร้างได้

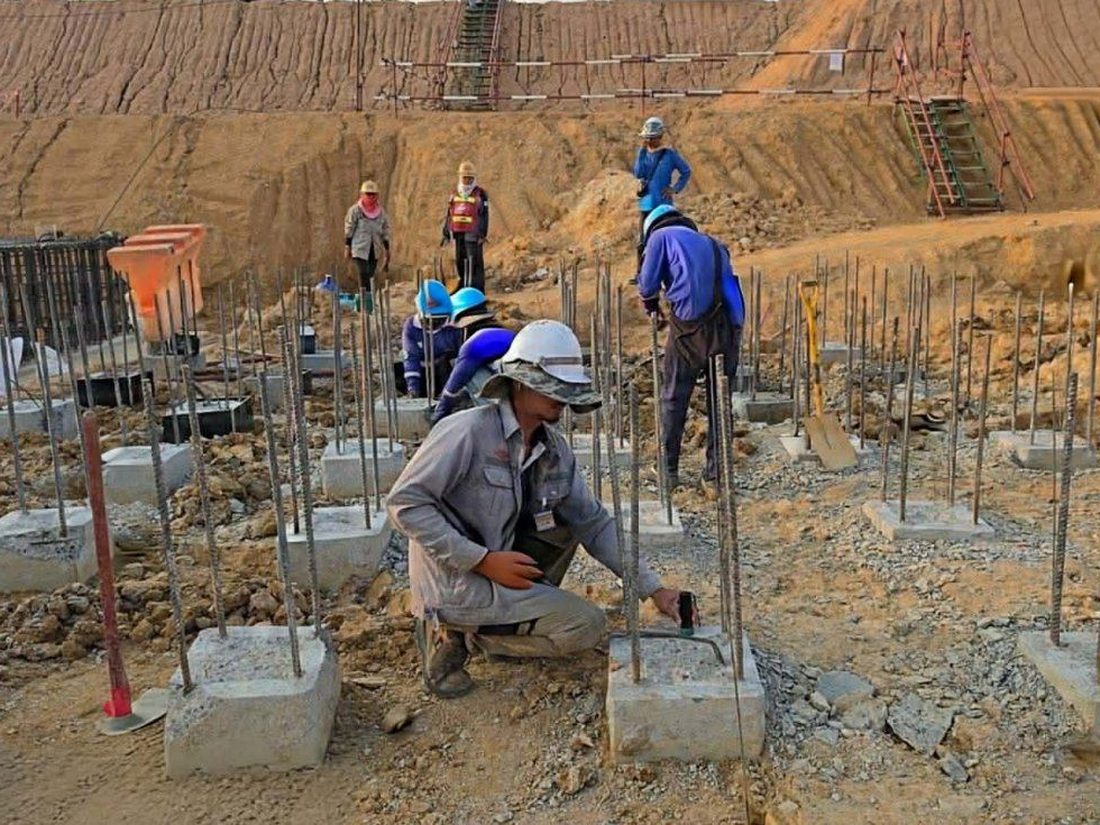

การทดสอบความสมบูรณ์เสาเข็มแบบ Seismic Integrity Test ตาม มยผ.1551-51 (วิธีตาม ASTM D5882-16) ด้วยการเคาะหัวเสาเข็มและวัดคลื่นสะท้อนหน้างานจริง
Seismic Integrity Test (มยผ.1551-51 · วิธีตาม ASTM D5882-16 ซึ่ง ASTM ถอนปี 2025) เคาะหัวเสาเข็มเบา ๆ แล้ววัดคลื่นสะท้อนเพื่อตรวจความสมบูรณ์ของเนื้อเสาเข็ม (ภาพ: SPN Soil Engineering)
