ความต่างที่ 1: จำนวนหลุมและการวางตำแหน่ง

บ้านพักอาศัยทั่วไปมักเจาะ 1 หลุมก็ครอบคลุม แต่โกดัง/โรงงานมีพื้นที่หลังคาหลายพันตารางเมตร ชั้นดินใต้แต่ละมุมอาจต่างกันได้ แนวทาง วสท. ระบุระยะห่างหลุมเจาะงานอาคารประมาณ 40–60 เมตรเมื่อชั้นดินสม่ำเสมอ และแนวทางวิชาการอ้างอิงจำนวนหลุมโรงงานชั้นเดียวไว้ราว 3 หลุมขึ้นไป (อ่านหลักคิดฉบับเต็มที่ เจาะสำรวจดินกี่หลุม ลึกกี่เมตร) โดยควรวางหลุมให้ครอบคลุม:

  • ตำแหน่งโครงสร้างที่น้ำหนักลงมากที่สุด เช่น แนวเสาช่วงกว้าง จุดตั้งเครื่องจักรหนัก ฐานไซโลหรือถังเก็บ
  • โซนที่จะมีการถมปรับระดับสูง
  • จุดที่สงสัยว่าชั้นดินเปลี่ยน เช่น รอยต่อบ่อเก่า คลองเก่า หรือพื้นที่เคยขุดดินขาย

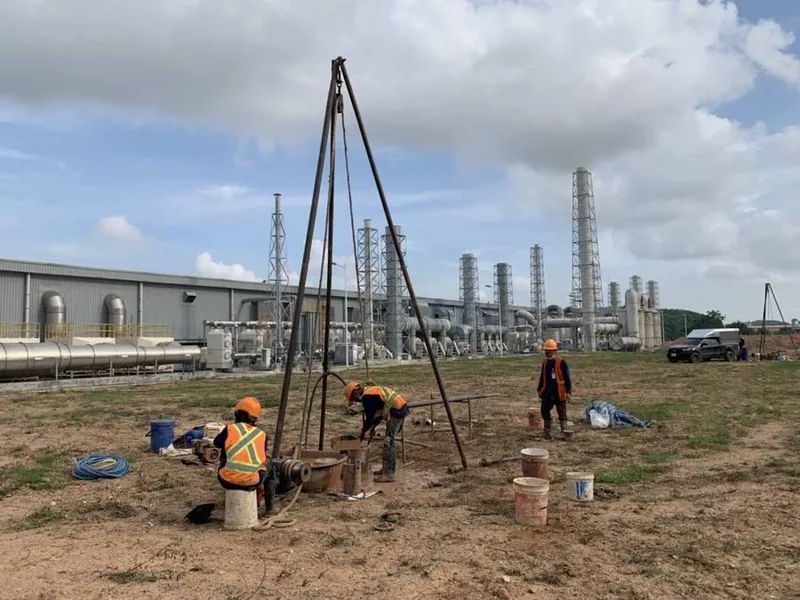

ทีมงาน SPN เจาะสำรวจดินด้วยแท่นเจาะสามขาในพื้นที่ก่อสร้างส่วนขยายโรงงาน จ.ระยอง
งานเจาะสำรวจดินส่วนขยายโรงงานใน จ.ระยอง — พื้นที่โรงงานกินบริเวณกว้าง ต้องกระจายหลุมเจาะให้ครอบคลุมโซนน้ำหนักลงมาก (ภาพ: SPN Soil Engineering)

ความต่างที่ 2: โจทย์น้ำหนักที่ซับซ้อนกว่า

น้ำหนักของบ้านคือโครงสร้างกับคนอยู่ แต่โรงงานมีน้ำหนักหลายชั้นซ้อนกัน:

โจทย์น้ำหนักของบ้านพักอาศัยเทียบกับโกดังและโรงงาน และผลต่อการวางหลุมเจาะสำรวจดิน ภาพซ้ายเป็นบ้านพักอาศัยที่มีน้ำหนักหลักคือตัวโครงสร้างและผู้อยู่อาศัย ปกติเจาะสำรวจดินประมาณหนึ่งหลุม ภาพขวาเป็นรูปตัดโกดังโรงงานที่มีน้ำหนักหลายแบบซ้อนกัน หมายเลขหนึ่ง โครงสร้างช่วงเสากว้างที่ส่งน้ำหนักต่อฐานรากสูงลงเสาเข็ม หมายเลขสอง พื้นรับสินค้าที่วางบนดินถมและทรุดตามชั้นถม หมายเลขสาม ชั้นวางสินค้าสูงที่ไวต่อการทรุดตัวต่างระดับ หมายเลขสี่ เครื่องจักรและเครนที่มีทั้งน้ำหนักและแรงสั่นสะเทือน หมายเลขห้า ไซโลหรือถังที่มีน้ำหนักสูงบนพื้นที่แคบ ใต้ดินมีหลุมเจาะกระจายตามตำแหน่งน้ำหนักเหล่านี้ แถบล่างสรุปผลต่องานสำรวจดินของแต่ละข้อ บ้าน vs โกดัง/โรงงาน — น้ำหนักต่างกัน งานเจาะจึงต่างกัน แผนภาพไม่ตามมาตราส่วน บ้านพักอาศัย โครงสร้าง + คน เจาะ ~1 หลุม โกดัง / โรงงาน 1 3 2 4 5 เจาะหลายหลุม กระจายตามตำแหน่งน้ำหนัก ดินเหนียวอ่อน 1 เสาช่วงกว้าง น้ำหนักต่อฐานรากสูง 2 พื้นรับ Floor Load ทรุดตามดินถมโดยตรง 3 ชั้นวางสูง ไวต่อทรุดต่างระดับ 4 เครื่องจักร / เครน น้ำหนัก + สั่นสะเทือน 5 ไซโล / ถัง น้ำหนักจุดบนพื้นที่แคบ
บ้านพักอาศัยมีน้ำหนักหลักคือโครงสร้างกับผู้อยู่อาศัย ส่วนโกดัง/โรงงานมีน้ำหนัก 5 แบบซ้อนกัน ① เสาช่วงกว้าง ② พื้นรับ Floor Load บนดินถม ③ ชั้นวางสูง ④ เครื่องจักรและเครน ⑤ ไซโลหรือถัง หลุมเจาะจึงต้องกระจายตามตำแหน่งน้ำหนักเหล่านี้ (ภาพเชิงหลักการ)

← เลื่อนดูตารางทั้งหมด →

แหล่งน้ำหนักประเด็นที่กระทบงานสำรวจดิน
โครงสร้างอาคารช่วงเสากว้างน้ำหนักต่อฐานรากสูง ต้องรู้ชั้นรับปลายเสาเข็มแม่นยำ
พื้นโรงงานรับสินค้า (Floor Load)พื้นวางบนดิน (Slab-on-Ground) ทรุดตามดินถมโดยตรง ต้องรู้คุณภาพชั้นถมและดินเดิม
ชั้นวางสินค้าสูง (Racking)ไวต่อการทรุดตัวต่างระดับมาก พื้นเอียงเล็กน้อยก็กระทบความปลอดภัย
เครื่องจักร / เครนมีทั้งน้ำหนักคงที่และแรงสั่นสะเทือน อาจต้องออกแบบฐานเครื่องจักรแยก
ไซโล ถังน้ำ ถังเคมีน้ำหนักจุดสูงมากบนพื้นที่แคบ เสี่ยงทรุดเฉพาะจุด

ข้อมูลเหล่านี้ควรแจ้งผู้สำรวจตั้งแต่ขอใบเสนอราคา เพราะมีผลต่อการกำหนดตำแหน่งหลุม ความลึก และรายการทดสอบ

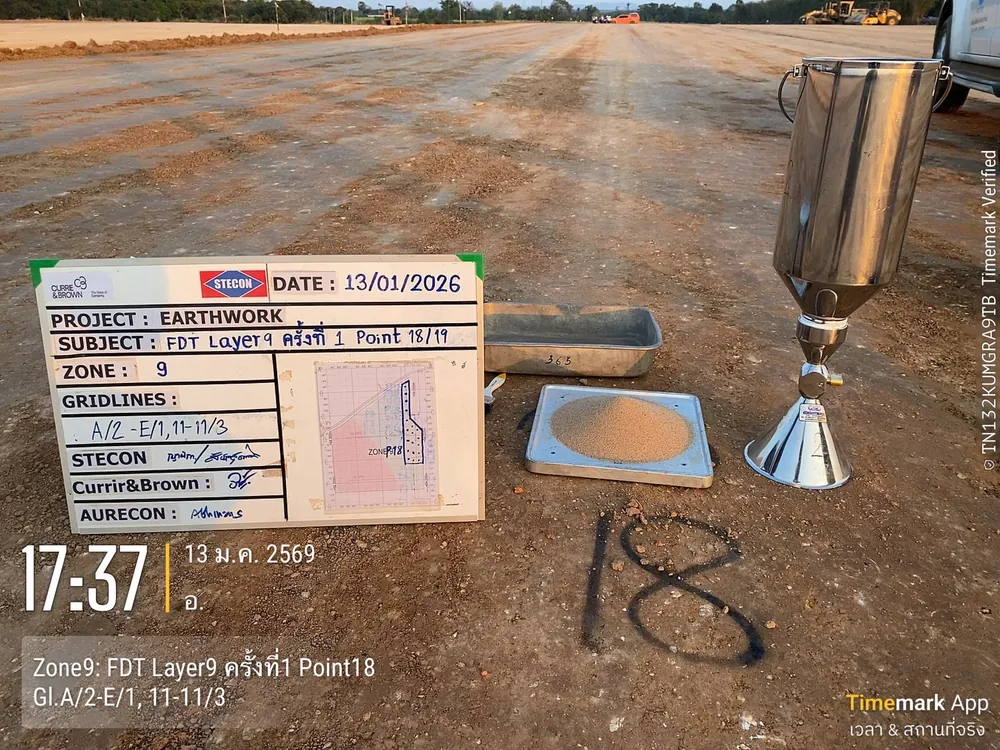

ลานดินถมบดอัดขนาดใหญ่สำหรับพื้นโรงงานพร้อมชุดทดสอบ Field Density Test แบบ Sand Cone
งานถมบดอัดพื้นที่ขนาดใหญ่ก่อนเทพื้นรับ Floor Load — พื้นวางบนดิน (Slab-on-Ground) ทรุดตามคุณภาพชั้นถมโดยตรง จึงต้องตรวจความแน่นทีละชั้น (ภาพ: SPN Soil Engineering)

ความต่างที่ 3: การทรุดตัวคือเรื่องของ "การใช้งาน" ไม่ใช่แค่ความปลอดภัย

บ้านทรุดเล็กน้อยอาจแค่ผนังร้าวน่ารำคาญ แต่โรงงานทรุดต่างระดับหมายถึง:

  • รถโฟล์คลิฟท์วิ่งสะดุดรอยต่อพื้น สินค้าบนพาเลทเสียหาย
  • ชั้นวางสูงเอียงเกินพิกัด ต้องหยุดใช้งานโซนนั้น
  • เครื่องจักรความเที่ยงตรงสูงคลาดแนว ต้องปรับตั้งใหม่บ่อย
  • รางเครนเอียง กระทบความปลอดภัยการยก

พื้นที่ดินเหนียวอ่อนอย่างสมุทรปราการ บางนา–บางปะกง หรือที่ราบลุ่มภาคกลาง ซึ่งเป็นทำเลโกดังยอดนิยม ล้วนเป็นพื้นที่ที่การทรุดตัวระยะยาวรุนแรง (อ่านเพิ่มเติมที่ ดินเหนียวอ่อนกรุงเทพฯ กับงานฐานราก) การเจาะสำรวจพร้อมทดสอบ Consolidation ในห้องปฏิบัติการจึงแทบเป็นภาคบังคับ เพื่อทำนายว่าพื้นและฐานรากจะทรุดต่างกันเท่าไรในอายุใช้งาน

แบบจำลองด้านล่างแสดงว่าทำไมโกดังบนดินอ่อนจึง "ทรุดต่างระดับ" ได้ทั้งที่เสาทุกต้นตั้งบนเสาเข็ม — เพราะพื้นที่วางสินค้าส่วนใหญ่เป็นพื้นวางบนดินถม ซึ่งทรุดตามชั้นดินเหนียวอ่อนด้านล่าง

แบบจำลอง 3 มิติ โกดังบนดินเหนียวอ่อน เสาบนเสาเข็มกับพื้นวางบนดินที่ทรุดต่างระดับ ภาพสามมิติโกดังที่ตัดหลังคาออกให้เห็นภายใน โครงเหล็กช่วงกว้างตั้งบนฐานรากและเสาเข็มที่ยาวลงไปถึงชั้นดินแข็ง ส่วนพื้นโกดังเป็นพื้นวางบนดินถมบดอัด หน้าตัดด้านหน้าแสดงว่าเมื่อดินเหนียวอ่อนด้านล่างอัดตัวในระยะยาว พื้นระหว่างแนวเสาทรุดตัวลงเป็นแอ่งเมื่อเทียบกับระดับพื้นที่ออกแบบ ขณะที่ฐานรากเสาบนเสาเข็มแทบไม่ทรุด เกิดรอยต่อพื้นต่างระดับที่แนวเสาซึ่งรถโฟล์คลิฟท์วิ่งสะดุด และชั้นวางสินค้าสูงบนพื้นที่ทรุดเอียงเกินพิกัด ระยะการทรุดในภาพขยายเกินจริงเพื่อให้เห็นชัด แบบจำลอง 3 มิติ — โกดังทรุดต่างระดับ: เสาบนเข็ม vs พื้นบนดิน แผนภาพไม่ตามมาตราส่วน รอยต่อพื้นต่างระดับ โฟล์คลิฟท์สะดุด 4 เสาบนเสาเข็ม ยาวถึงชั้นดินแข็ง 1 พื้นบนดินทรุดเป็นแอ่ง ต่ำกว่าระดับออกแบบ 2 ดินอ่อนอัดตัวระยะยาว ทดสอบ Consolidation 5 ชั้นวางสูงเอียงเกินพิกัด ต้องหยุดใช้งานโซนนั้น 3 ระยะทรุดในภาพขยายเกินจริง · ความลึกย่อส่วน
แบบจำลอง 3 มิติ — โกดังบนดินเหนียวอ่อน ① เสาบนเสาเข็มยาวถึงชั้นดินแข็งแทบไม่ทรุด ② พื้นวางบนดินถมทรุดเป็นแอ่งเทียบระดับออกแบบ (เส้นประแดง) ③ ชั้นวางสูงเอียงเกินพิกัด ④ รอยต่อพื้นต่างระดับที่แนวเสาทำให้โฟล์คลิฟท์สะดุด ⑤ ดินอ่อนอัดตัวระยะยาว ซึ่งประเมินได้จากการทดสอบ Consolidation (ระยะทรุดขยายเกินจริง)

ความต่างที่ 4: การทดสอบเสริมที่งานโรงงานมักต้องทำ

นอกจากเจาะสำรวจดิน โครงการโรงงาน/โกดังมักมีรายการทดสอบเพิ่มตามขั้นตอนก่อสร้าง:

  • Field Density Test — ตรวจความแน่นของดินถมบดอัดทีละชั้น ก่อนเทพื้น เพื่อยืนยันว่างานถมได้มาตรฐานตามข้อกำหนด
  • Plate Bearing Test — วัดกำลังรับน้ำหนักของชั้นดินถม/พื้นชั้นรองโดยตรง ใช้ยืนยันการออกแบบพื้นรับ Floor Load และลานวางสินค้า
  • การทดสอบเสาเข็ม — Dynamic Load Test (PDA) หรือ Static Load Test พิสูจน์กำลังเสาเข็มจริง (เปรียบเทียบสองวิธีได้ที่ Dynamic vs Static Load Test) และ Seismic Integrity Test ตรวจความสมบูรณ์ของตัวเข็ม ซึ่งนิคมอุตสาหกรรมและที่ปรึกษาโครงการมักกำหนดไว้ใน TOR
การติดตั้งอุปกรณ์ทดสอบ Plate Bearing Test บนชั้นดินถมบดอัดในพื้นที่ก่อสร้างโรงงาน
Plate Bearing Test บนชั้นดินถมบดอัด — การทดสอบเสริมที่งานพื้นโรงงานรับ Floor Load มักต้องทำก่อนเทคอนกรีต (ภาพ: SPN Soil Engineering)

การวางแผนทดสอบทั้งหมดตั้งแต่ต้นในเจ้าเดียว ช่วยให้ข้อมูลต่อเนื่องกันตั้งแต่สำรวจจนถึงตรวจรับงาน (ดูขอบเขตงานทั้งหมดได้ที่หน้าบริการเจาะสำรวจและทดสอบดิน)

เช็คลิสต์ก่อนขอใบเสนอราคาเจาะดินโรงงาน

  • ผังอาคารเบื้องต้นและขนาดพื้นที่ก่อสร้าง
  • Floor Load ที่ต้องการ (ตัน/ตร.ม.) และตำแหน่งโซนวางของหนัก
  • รายการเครื่องจักรหนัก เครน ไซโล ถัง (ถ้ามี)
  • แผนการถมดิน ปรับระดับ และระดับดินเดิม
  • ข้อกำหนดของนิคมฯ หรือที่ปรึกษา (ถ้ามี TOR ส่งให้ผู้สำรวจดูได้เลย)

ข้อมูลครบตั้งแต่แรก = ใบเสนอราคาแม่น ขอบเขตงานไม่ต้องแก้กลางทาง (ก่อนซื้อที่ดินโรงงาน แนะนำอ่าน เช็คลิสต์ที่ดินก่อนสร้างโรงงาน ประกอบ)

สรุป

เจาะดินโรงงานไม่ใช่ "เจาะดินบ้านที่หลุมเยอะขึ้น" แต่เป็นงานที่โจทย์ต่างกันตั้งแต่การวางหลุม การวิเคราะห์น้ำหนักหลายรูปแบบ ความไวต่อการทรุดตัวต่างระดับ ไปจนถึงชุดการทดสอบเสริมตลอดช่วงก่อสร้าง การลงทุนสำรวจดินอย่างถูกต้องตั้งแต่ต้นคือประกันความเสี่ยงที่ถูกที่สุดของโครงการ

📌 หมายเหตุ

บทความนี้จัดทำเพื่อเป็นความรู้ทางวิศวกรรม การกำหนดขอบเขตงานสำรวจและรายการทดสอบจริงควรเป็นไปตามข้อกำหนดของโครงการและดุลยพินิจของวิศวกรผู้มีใบอนุญาต
