ทดสอบเสาเข็ม PDA ใช้เวลารวมกี่วัน?

เวลารวมของ PDA Test โดยทั่วไปอยู่ราว 1–2 สัปดาห์ นับจากวันติดต่อจองคิวถึงวันได้รายงานรับรอง ส่วนวันทดสอบหน้างานจริงเป็นช่วงที่สั้นที่สุด คือประมาณ 1 วันต่อ 5–10 จุด

PDA Test คือการทดสอบกำลังรับน้ำหนักเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test) ตามมาตรฐาน มยผ.1252-51 และ ASTM D4945 ตัวการทดสอบหน้างานใช้เวลาไม่นาน แต่ “เวลารวม” ที่ควรวางแผนต้องนับตั้งแต่จองคิวจนถึงวันรับรายงาน

ปัจจัยที่ทำให้เวลารวมสั้นหรือยาว มีดังนี้

  • จำนวนเสาเข็มที่ต้องทดสอบ (ยิ่งหลายต้น หรือยิ่งกระจายหลายพื้นที่ ยิ่งใช้เวลาหน้างานมากขึ้น)
  • อายุคอนกรีตของเสาเข็ม — ต้องได้กำลังพอก่อนทดสอบ
  • ความพร้อมของหัวเสาเข็ม (ต้องปาดหัวและติดตั้งเซนเซอร์ได้)
  • ระยะทางหน้างานและคิวงานในช่วงนั้น
  • สภาพหน้างานในวันนัด เช่น ทางเข้าสำหรับรถเครื่องมือและเครื่องจักรยกตุ้ม

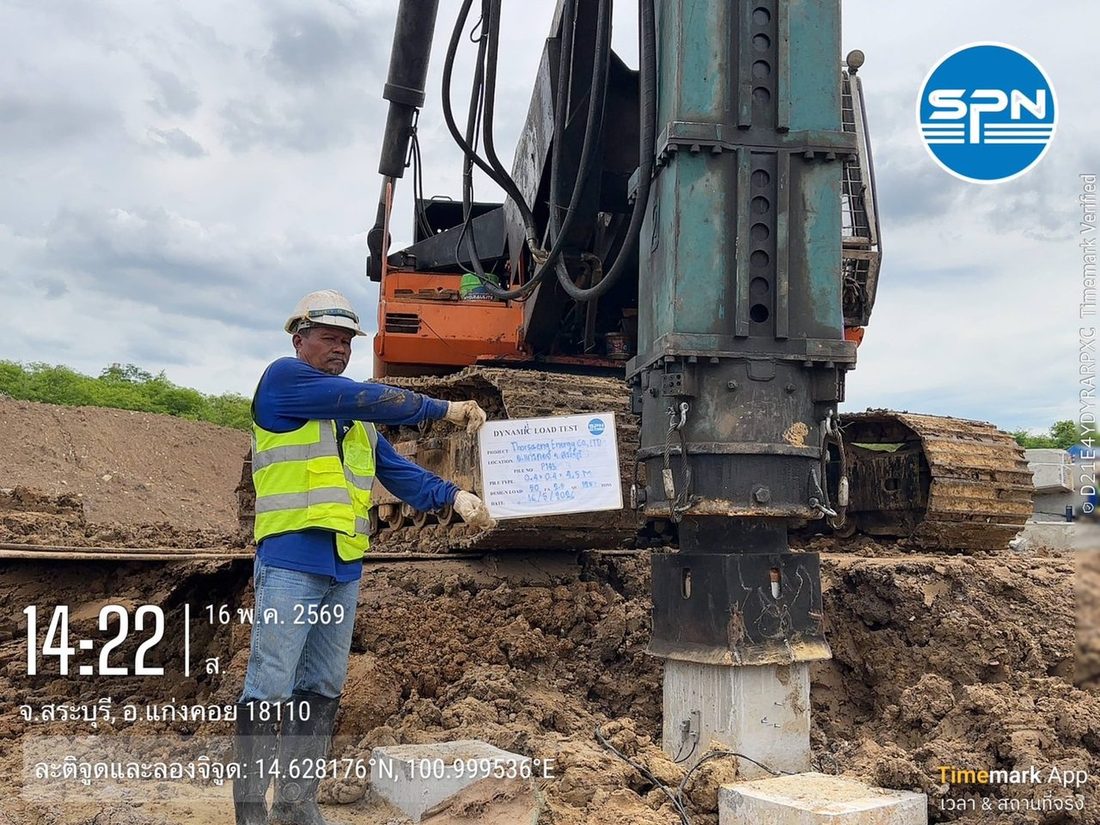

ทีมวิศวกร SPN ติดตั้งเซนเซอร์วัดแรงและความเร่งบนหัวเสาเข็มเพื่อทดสอบ PDA (Dynamic Load Test) ที่หน้างาน
งานหน้างานของ PDA Test: ติดตั้งเซนเซอร์บนหัวเสาเข็มแล้วปล่อยตุ้มกระแทก บันทึกสัญญาณแรงและความเร็วคลื่น (ภาพ: SPN Soil Engineering)

PDA Test มีกี่ขั้นตอน ตั้งแต่จองคิวถึงได้รายงาน?

PDA Test มี 5 ขั้นตอนหลัก คือ จองคิว เตรียมหัวเสาเข็ม ทดสอบหน้างาน วิเคราะห์ CAPWAP และออกรายงานรับรอง โดยขั้นที่ 1 กับขั้นที่ 2 ทำคู่ขนานกันได้

ภาพด้านล่างวางทั้ง 5 ขั้นตอนไว้บนแกนเวลาเดียวกัน ให้สังเกตกรอบเส้นประสีแดง: การรออายุคอนกรีตและการประสานคิวคือช่วงวิกฤตที่มักกำหนดเวลารวม ส่วนวันทดสอบหน้างาน (แถบสีส้ม) เป็นช่วงที่สั้นที่สุดของทั้งไทม์ไลน์

แผนภาพไทม์ไลน์แบบ Gantt ของงาน PDA Test ห้าขั้นตอน ตั้งแต่จองคิวจนได้รายงานรับรอง พร้อมช่วงที่มักกำหนดเวลารวม ปัจจัยที่ทำให้ช้า และมาตรวัดจำนวนจุดทดสอบต่อวัน แผนภาพแท่งตามเวลาแบบ Gantt ไม่ตามมาตราส่วน แบ่งแกนเวลาเป็นสามช่วง คือ ก่อนวันทดสอบ วันทดสอบ และหลังวันทดสอบ แถวที่หนึ่งคือจองคิวและออกใบเสนอราคา ใช้เวลา 1 ถึง 3 วันทำการ แถวที่สองคือเตรียมหัวเสาเข็มและรออายุคอนกรีต เป็นแท่งลายเริ่มพร้อมกับการจองคิว ระยะเวลาเป็นไปตามแผนเทคอนกรีตของโครงการ สองแถวแรกมีกรอบเส้นประสีแดงระบุว่าเป็นช่วงวิกฤตที่มักกำหนดเวลารวม คือรออายุคอนกรีตและประสานคิว แถวที่สามคือทดสอบหน้างาน ประมาณ 1 วันต่อ 5 ถึง 10 จุด หากเสาเข็มอยู่บริเวณเดียวกัน แถวที่สี่คือวิเคราะห์ด้วย CAPWAP ใช้เวลาไม่กี่วันทำการ แถวที่ห้าคือออกรายงานรับรองโดยวิศวกรที่มีใบอนุญาต กว. ใช้เวลาไม่กี่วันทำการ แกนล่างมีจุดสำคัญสี่จุด คือ ติดต่อจองคิว ล็อกคิววันทดสอบ เข้าหน้างานทดสอบ และได้รายงานรับรอง วงเล็บรวมระบุว่าเวลารวมโดยทั่วไปราว 1 ถึง 2 สัปดาห์ ขึ้นกับจำนวนต้นและระยะทางหน้างาน กรอบล่างซ้ายแสดงปัจจัยสี่ข้อที่ทำให้ไทม์ไลน์ยืดออก ได้แก่ อายุคอนกรีตยังไม่ถึง หัวเข็มยังไม่เรียบ จำนวนต้นมากหรือกระจายหลายพื้นที่ และระยะทางกับคิวงาน กรอบล่างขวาเป็นมาตรวัดครึ่งวงกลมที่เน้นช่วง 5 ถึง 10 จุดต่อวันเป็นค่ากลางสำหรับวางแผน พร้อมตัวอย่างค่าสมมติ 20 จุด ใช้ประมาณ 2 ถึง 4 วันทดสอบ แถบล่างสุดสรุปสามข้อ คือ จองคิวคู่ขนานระหว่างรออายุคอนกรีต เตรียมหัวเข็มให้พร้อมก่อนวันนัด และรายงานรับรองโดยวิศวกร กว. ใช้ยื่นหน่วยงานที่เกี่ยวข้องได้ ไทม์ไลน์ PDA Test: จองคิว → ทดสอบ → ได้รายงาน แผนภาพไม่ตามมาตราส่วน แถบทึบ = งานของทีมทดสอบ แถบลาย = งานเตรียมของหน้างาน = จุดสำคัญ ไม่ตามมาตราส่วนเวลา ขั้นตอน ก่อนวันทดสอบ วันทดสอบ หลังวันทดสอบ 1 จองคิว + ใบเสนอราคา ยืนยันข้อมูลงาน นัดวันทดสอบ 2 เตรียมหัวเสาเข็ม รออายุคอนกรีต + ปาดหัวเข็ม 3 ทดสอบหน้างาน ติดเซนเซอร์ + ปล่อยตุ้มกระแทก 4 วิเคราะห์ CAPWAP แยกแรงปลาย / แรงเสียดทาน 5 ออกรายงานรับรอง วิศวกร กว. ลงนามรับรอง 1–3 วันทำการ ตามแผนเทคอนกรีตของโครงการ ช่วงวิกฤต (Critical Path) รออายุคอนกรีต + ประสานคิว มักเป็นตัวกำหนดเวลารวม ~1 วัน ≈ 5–10 จุด ต่อวัน หากเสาเข็มอยู่บริเวณเดียวกัน วันนัดทดสอบ ไม่กี่วันทำการ ไม่กี่วันทำการ หลังวิเคราะห์เสร็จ จุดสำคัญ ติดต่อจองคิว ล็อกคิววันทดสอบ เข้าหน้างานทดสอบ ได้รายงานรับรอง รวมโดยทั่วไปราว 1–2 สัปดาห์ · ขึ้นกับจำนวนต้นและระยะทางหน้างาน เวลารวม อะไรทำให้ไทม์ไลน์ยืดออก? A อายุคอนกรีตยังไม่ถึง กำลังไม่พอรับแรงกระแทก B หัวเข็มยังไม่เรียบ ติดเซนเซอร์ไม่ได้ ต้องแก้ก่อน C จำนวนต้นมาก หรือกระจายหลายพื้นที่ D ระยะทาง + คิวงาน หน้างานไกล · คิวในช่วงนั้น 1 วันทดสอบ ≈ กี่จุด? 0 5 10 5–10 จุด / วัน ค่ากลางวางแผน เสาเข็มอยู่บริเวณเดียวกัน ต่อต้นใช้เวลาไม่นาน ตัวอย่าง (ค่าสมมติ) 20 จุด ≈ 2–4 วันทดสอบ 1 จองคิวคู่ขนาน ระหว่างรออายุคอนกรีต 2 หัวเข็มพร้อมก่อนวันนัด เรียบ ตั้งฉาก ติดเซนเซอร์ได้ 3 รายงานรับรองโดย กว. ยื่นหน่วยงานที่เกี่ยวข้องได้
ไทม์ไลน์ PDA Test 5 ขั้นตอนแบบ Gantt: จองคิว 1–3 วันทำการ (ทำคู่ขนานกับช่วงรออายุคอนกรีตได้) ทดสอบหน้างาน ~1 วันต่อ 5–10 จุด วิเคราะห์ CAPWAP และออกรายงานรับรองอย่างละไม่กี่วันทำการ รวมโดยทั่วไปราว 1–2 สัปดาห์ — แกนเวลาไม่ตามมาตราส่วน ตัวอย่าง 20 จุดเป็นค่าสมมติ ระยะเวลาจริงขึ้นกับจำนวนต้น อายุคอนกรีต และระยะทางหน้างาน

ขั้นที่ 1: จองคิวและยืนยันข้อมูลงาน

ขั้นแรกคือแจ้งรายละเอียดงาน ได้แก่ ชนิดและขนาดเสาเข็ม จำนวนต้นที่จะทดสอบ ที่ตั้งหน้างาน และน้ำหนักออกแบบ ทีมงานจะประเมินและออกใบเสนอราคาให้ เมื่อยืนยันแล้วจึงล็อกคิววันทดสอบ ขั้นตอนนี้มักใช้เวลา 1–3 วันทำการในการประสานงานและนัดหมาย จึงควรเริ่มติดต่อระหว่างที่เสาเข็มยังรออายุคอนกรีต

ขั้นที่ 2: เตรียมหัวเสาเข็มและตรวจอายุคอนกรีต

ก่อนทดสอบ เสาเข็มคอนกรีตต้องมีอายุและกำลังคอนกรีตเพียงพอที่จะรับแรงกระแทกจากตุ้มได้โดยไม่เสียหาย หน้างานต้องเตรียมหัวเสาเข็มให้เรียบและตั้งฉาก เพื่อติดตั้งเซนเซอร์วัดแรง (Strain Transducer) และวัดความเร่ง (Accelerometer) ดูวิธีเตรียมได้ที่ การเตรียมหัวเสาเข็มก่อนทดสอบ

ระยะเวลาขั้นนี้ขึ้นกับแผนการเทคอนกรีตของโครงการ ส่วนเสาเข็มตอกที่หล่อจากโรงงาน สิ่งที่มักกำหนดวันทดสอบคือช่วงรอให้ดินรอบเสาเข็มคืนตัว (Soil Setup) ตามที่วิศวกรกำหนด รายละเอียดว่าต้องรอกี่วันดูได้ที่บทความ อายุคอนกรีตกับการทดสอบเสาเข็ม

ขั้นที่ 3: ทดสอบหน้างาน (~1 วันต่อ 5–10 จุด)

วันทดสอบ ทีมงานติดตั้งเซนเซอร์บนหัวเสาเข็ม แล้วใช้ตุ้มปล่อยกระแทกลงบนหัวเข็มพร้อมบันทึกสัญญาณแรงและความเร็วคลื่น จากนั้นย้ายชุดตุ้มไปต้นถัดไป การทดสอบต่อต้นใช้เวลาไม่นาน โดยทั่วไปทำได้หลายต้นภายในวันเดียวหากอยู่บริเวณเดียวกัน

ค่ากลางที่ใช้วางแผนคือประมาณ 1 วันต่อ 5–10 จุด (ขึ้นอยู่กับข้อกำหนดของแต่ละโครงการ) ตัวอย่างเช่น 20 จุดในบริเวณเดียวกันจะใช้วันทดสอบหน้างานราว 2–4 วัน หากเสาเข็มกระจายหลายพื้นที่ หรือมีต้นที่หัวเข็มยังไม่พร้อม จำนวนจุดต่อวันจะลดลง

ขั้นที่ 4: วิเคราะห์ผลด้วย CAPWAP

หลังเก็บข้อมูลหน้างาน วิศวกรจะนำสัญญาณมาวิเคราะห์ด้วยโปรแกรม CAPWAP เพื่อแยกแรงแบกทานปลาย (End Bearing) กับแรงเสียดทานผิว (Skin Friction) และประเมินกำลังรับน้ำหนักของเสาเข็ม ขั้นตอนนี้ทำในสำนักงาน และใช้เวลาวิเคราะห์เพิ่มอีกไม่กี่วันทำการ ดูรายละเอียดได้ที่บทความ CAPWAP คืออะไร

ขั้นที่ 5: ออกรายงานฉบับรับรอง

ขั้นสุดท้ายคือจัดทำรายงานสรุปผล พร้อมลงนามรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร โดยทั่วไปได้รายงานภายในไม่กี่วันทำการหลังทดสอบและวิเคราะห์เสร็จ รายงานนี้ใช้ยื่นขออนุญาตก่อสร้างกับหน่วยงานที่เกี่ยวข้องได้

แต่ละขั้นตอนของ PDA Test ใช้เวลากี่วัน?

สรุปสั้น ๆ: จองคิว 1–3 วันทำการ ทดสอบหน้างาน ~1 วันต่อ 5–10 จุด วิเคราะห์ CAPWAP และออกรายงานอย่างละไม่กี่วันทำการ ส่วนการเตรียมหัวเสาเข็มขึ้นกับแผนเทคอนกรีตของโครงการ

← เลื่อนดูตารางทั้งหมด →

ไทม์ไลน์การทดสอบเสาเข็ม PDA 5 ขั้นตอน ตั้งแต่จองคิวถึงรับรายงาน
ขั้นตอนสิ่งที่ทำเวลาโดยประมาณ
1. จองคิวยืนยันข้อมูลงาน + ใบเสนอราคา + นัดหมาย1–3 วันทำการ
2. เตรียมหัวเสาเข็มรออายุคอนกรีต + ปาดหัวเข็มตามแผนเทคอนกรีตของโครงการ
3. ทดสอบหน้างานติดตั้งเซนเซอร์ + ปล่อยตุ้มกระแทก~1 วันต่อ 5–10 จุด
4. วิเคราะห์ CAPWAPแยกแรงปลาย/แรงเสียดทาน ประเมินกำลังไม่กี่วันทำการ
5. ออกรายงานรับรองสรุปผล + วิศวกรลงนามรับรองไม่กี่วันทำการ
หมายเหตุ

ตัวเลขข้างต้นเป็นกรอบเวลาโดยทั่วไปสำหรับวางแผน ระยะเวลาจริงขึ้นกับจำนวนต้น อายุคอนกรีต และระยะทางหน้างาน — ขอไทม์ไลน์เฉพาะงานของคุณได้เมื่อขอใบเสนอราคา

วันทดสอบจะได้กี่จุด ขึ้นกับว่าเสาเข็มทุกต้นพร้อมหรือไม่ ภาพ 3 มิติด้านล่างแสดงหนึ่งวันที่ทีมทดสอบเดินงานทีละต้นตามลำดับ ส่วนกรอบด้านขวาสรุปรอบงานต่อต้นและสิ่งที่หน้างานควรเตรียมก่อนวันนัด

แบบจำลอง 3 มิติ หนึ่งวันทดสอบ PDA บนหน้างานที่มีเสาเข็มหลายต้นในบริเวณเดียวกัน แสดงลำดับเดินงานทีละต้น สถานะของแต่ละต้น และสิ่งที่หน้างานต้องเตรียมก่อนวันนัด ภาพสามมิติเชิงแนวคิดของพื้นที่ก่อสร้างที่มีเสาเข็มคอนกรีตหกต้นเรียงเป็นแถว หัวเสาเข็มโผล่พ้นผิวดิน หน้าเสาเข็มแต่ละต้นมีป้ายหมายเลขหนึ่งถึงหกบนพื้น และมีเส้นประสีส้มพร้อมหัวลูกศรแสดงลำดับเดินงานจากต้นที่หนึ่งไปต้นที่หก ต้นที่หนึ่งและสองมีวงสีเขียวบนหัวเข็มหมายถึงทดสอบแล้ว ต้นที่สามกำลังทดสอบ มีโครงนำและตุ้มน้ำหนักวางบนหัวเสาเข็ม แขวนจากบูมของเครนตีนตะขาบที่จอดด้านหลังแถว ลูกศรประสีส้มแสดงการปล่อยตุ้มลงกระแทก สายสัญญาณจากหัววัดบนหัวเสาเข็มต้นที่สามวิ่งไปยังเครื่อง PDA ที่ตั้งบนพื้นด้านหน้าซ้าย มีวิศวกรยืนประจำเครื่อง ต้นที่สี่มีช่างกำลังติดหัววัดแรงสีส้มและหัววัดความเร่งสีฟ้าไว้ล่วงหน้า ต้นที่ห้าหัวเข็มเรียบพร้อมทดสอบและรอคิว ต้นที่หกหัวเข็มยังไม่ได้ปาด มีเหล็กเสริมโผล่และผิวขรุขระ ปักธงสีแดงหมายถึงยังทดสอบไม่ได้และทำให้เสียเวลา มุมซ้ายบนเป็นแถบความคืบหน้าจากเช้าถึงเย็น ใช้สีเดียวกับป้ายหมายเลขของแต่ละต้น พร้อมคำอธิบายสี กรอบด้านขวาอธิบายรอบงานต่อหนึ่งต้นที่วนซ้ำทั้งวัน คือ ติดหัววัดแรงและหัววัดความเร่งบนหัวเสาเข็ม ปล่อยตุ้มกระแทกและบันทึกสัญญาณแรงกับความเร็วคลื่น แล้วย้ายชุดตุ้มไปต้นถัดไป ค่ากลางสำหรับวางแผนคือประมาณ 1 วันต่อ 5 ถึง 10 จุด หากเสาเข็มอยู่บริเวณเดียวกัน กรอบสีเขียวสรุปสิ่งที่หน้างานต้องพร้อมก่อนวันนัด ได้แก่ อายุและกำลังคอนกรีตเพียงพอ หัวเข็มปาดเรียบและตั้งฉาก จำนวนและตำแหน่งต้นที่จะทดสอบชัดเจน และมีทางเข้าสำหรับเครนและรถเครื่องมือ ท้ายกรอบระบุว่าหลังวันทดสอบข้อมูลจะถูกนำไปวิเคราะห์ CAPWAP ในสำนักงานก่อนออกรายงานรับรอง ภาพนี้เป็นภาพเชิงแนวคิด ไม่ใช่ผังหน้างานจริง แบบจำลอง 3 มิติ (3D): หนึ่งวันทดสอบ PDA เดินงานทีละต้น แผนภาพไม่ตามมาตราส่วน 1 2 3 4 5 6 ความคืบหน้าในวันทดสอบ (ตัวอย่าง) 1 2 3 4 5 6 เช้า เย็น ทดสอบแล้ว กำลังทดสอบ พร้อม รอคิว ยังไม่พร้อม เครนยกตุ้ม + โครงนำ ย้ายไปตามลำดับต้น เครื่อง PDA + วิศวกร บันทึกสัญญาณทุกครั้งที่กระแทก หัวเข็มยังไม่พร้อม ยังไม่ปาดหัว → ต้องแก้ก่อน เสียเวลา ต้นที่ 3 · กำลังทดสอบ ปล่อยตุ้มกระแทก + บันทึกสัญญาณ เส้นประส้มบนพื้น = ลำดับเดินงานในวันเดียว · ต่อต้นใช้เวลาไม่นาน รอบงานต่อ 1 ต้น (วนซ้ำ) ติดหัววัดบนหัวเข็ม วัดแรง + วัดความเร่ง ปล่อยตุ้มกระแทก บันทึกแรง + ความเร็วคลื่น ย้ายชุดตุ้มไปต้นถัดไป แล้ววนกลับไปติดหัววัด ≈ 5–10 จุด ต่อวัน ค่ากลางวางแผน · บริเวณเดียวกัน หน้างานต้องพร้อมก่อนวันนัด อายุ + กำลังคอนกรีตพอ รับแรงกระแทกได้ไม่เสียหาย หัวเข็มปาดเรียบ ตั้งฉาก ติดหัววัดได้ทันที จำนวน + ตำแหน่งต้นชัดเจน เรียงลำดับเดินงานได้ ทางเข้าให้เครน + รถเครื่องมือ ถึงทุกต้นที่จะทดสอบ หลังวันทดสอบ → วิเคราะห์ CAPWAP ในสำนักงาน → ออกรายงานรับรองโดยวิศวกร กว. ภาพเชิงแนวคิด · ไม่ใช่ผังหน้างานจริง
หนึ่งวันทดสอบ PDA บนเสาเข็มหลายต้นในบริเวณเดียวกัน: ติดหัววัด → ปล่อยตุ้มกระแทก → ย้ายชุดตุ้มไปต้นถัดไป วนซ้ำจนได้ราว 5–10 จุดต่อวัน ต้นที่หัวเข็มยังไม่พร้อมต้องแก้ก่อนและทำให้เสียเวลาทั้งทีม — ภาพเชิงแนวคิด ไม่ใช่ผังหน้างานจริง

จองคิวทดสอบ PDA ต้องเตรียมข้อมูลอะไรบ้าง?

ข้อมูลที่ครบตั้งแต่ครั้งแรกช่วยให้ออกใบเสนอราคาและล็อกคิวได้เร็วขึ้น ควรเตรียมข้อมูลเหล่านี้ไว้ตอนติดต่อจองคิว

  • ชนิดและขนาดเสาเข็ม (เช่น เสาเข็มตอก เสาเข็มเจาะ เส้นผ่านศูนย์กลาง)
  • จำนวนต้นที่ต้องการทดสอบ
  • น้ำหนักบรรทุกออกแบบ (Design Load) ต่อต้น
  • ที่ตั้งหน้างาน (จังหวัด/อำเภอ) สำหรับประเมินค่าเดินทาง
  • วันที่คาดว่าเสาเข็มจะพร้อมทดสอบ (อ้างอิงแผนเทคอนกรีต)

สรุป

PDA Test ใช้เวลารวมตั้งแต่จองคิวถึงรับรายงานราว 1–2 สัปดาห์ วันทดสอบหน้างานใช้ประมาณ 1 วันต่อ 5–10 จุด และได้รายงานรับรองภายในไม่กี่วันทำการ ช่วงที่มักกำหนดเวลารวมคือการรออายุคอนกรีตและการประสานคิว

วิธีทำให้เร็วขึ้นคือจองคิวคู่ขนานกับช่วงรออายุคอนกรีต และเตรียมหัวเสาเข็มกับข้อมูลเสาเข็มให้พร้อมก่อนวันนัด ดูภาพรวมบริการทดสอบเสาเข็มของ SPN ได้ที่หน้าบริการ
