Rebound Hammer เป็นเครื่องมือที่หยิบมายิงได้ในไม่กี่วินาที ซึ่งเป็นทั้งข้อดีและกับดัก เพราะขั้นตอนที่ทำให้ตัวเลขน่าเชื่อถือจริง ๆ อยู่ที่การเตรียมงานและการจัดการข้อมูล ไม่ใช่ตัวเครื่อง บทความนี้เป็นคู่มือลำดับการทำงานหน้างานจริง ตั้งแต่เช็คเครื่องจนถึงเขียนรายงาน ถ้าต้องการทำความเข้าใจหลักการทำงานและข้อจำกัดของวิธีนี้ก่อน อ่านได้ที่ Rebound Hammer Test คืออะไร
ก่อนยิงค้อนต้องเตรียมอะไรบ้าง?
การเตรียมงานก่อนทดสอบคือขั้นตอนที่ชี้ชะตาความน่าเชื่อถือของผลมากที่สุด มี 4 เรื่องที่ต้องเคลียร์ให้จบก่อนยิงค้อนนัดแรก
1. ตรวจสอบเครื่องกับ Test Anvil
ค้อนกระแทกใช้สปริงเป็นหัวใจ เมื่อใช้งานสะสมสปริงจะล้าและค่าจะไหล ASTM C805 กำหนดให้ตรวจสอบเครื่องกับแท่งเหล็กมาตรฐาน (Test Anvil) ที่ผู้ผลิตกำหนด ก่อนและหลังการใช้งานแต่ละครั้ง หากค่าที่อ่านบน Anvil เบี่ยงจากค่าที่ผู้ผลิตระบุ ต้องส่งเครื่องปรับตั้งใหม่ก่อน ห้ามนำผลไปใช้
2. เลือกชนิดค้อนให้ตรงกับชิ้นงาน
ค้อนกระแทกที่ใช้ทั่วไปมี 2 ชนิดหลัก ต่างกันที่พลังงานกระแทก
- Type N — พลังงานกระแทกประมาณ 2.207 นิวตัน-เมตร ใช้กับโครงสร้างคอนกรีตทั่วไป เสา คาน กำแพง ฐานราก
- Type L — พลังงานกระแทกประมาณ 0.735 นิวตัน-เมตร ใช้กับชิ้นส่วนบางหรือขนาดเล็ก ที่ค้อน Type N จะให้พลังงานมากเกินไปจนชิ้นงานสั่น
ค่าที่ได้จากค้อนคนละชนิดนำมาเทียบกันตรง ๆ ไม่ได้ ต้องระบุชนิดค้อนไว้ในรายงานเสมอ
3. เตรียมผิวคอนกรีตให้ถึงเนื้อจริง
ค้อนกระแทกอ่านความแข็งของผิวลึกเพียงประมาณ 30 มิลลิเมตรแรกเท่านั้น อะไรก็ตามที่คลุมอยู่บนผิวจึงกลายเป็นค่าที่อ่านได้ ต้องกะเทาะปูนฉาบ สี กระเบื้อง หรือชั้นปูนทรายออกให้เห็นเนื้อคอนกรีต แล้วขัดผิวด้วยหินขัดจนเรียบ ผิวที่ขรุขระ มีปูนหลุดร่วน หรือมีคราบน้ำปูน ให้ขัดออกจนได้ผิวแน่นสม่ำเสมอ และผิวต้องแห้งขณะทดสอบ
4. เช็คอายุคอนกรีตและสภาพแวดล้อม
คอนกรีตที่อายุมากขึ้นจะเริ่มมีชั้นคาร์บอเนชันที่ผิวซึ่งแข็งกว่าเนื้อใน ทำให้ค่า R สูงเกินจริงได้อย่างมีนัยสำคัญ กรณีอาคารเก่าควรตรวจ ความลึกคาร์บอเนชัน ควบคู่ไปด้วย นอกจากนี้อุณหภูมิของเครื่องและคอนกรีตควรใกล้เคียงกัน และคอนกรีตต้องไม่เปียกชื้น เพราะผิวชื้นทำให้ค่าต่ำกว่าจริง
วางแผนจุดทดสอบยังไงให้ถูกมาตรฐาน?
พื้นที่ทดสอบ (Test Area) คือกรอบพื้นที่ที่เราจะเก็บค่าหลายค่าแล้วเฉลี่ยเป็นตัวแทน 1 ค่า ไม่ใช่การยิงจุดเดียวแล้วสรุป ข้อกำหนดหลักตาม ASTM C805 สรุปได้ตามตาราง
← เลื่อนดูตารางทั้งหมด →
| รายการ | ข้อกำหนด | เหตุผล |
|---|---|---|
| ขนาดพื้นที่ทดสอบ | ไม่น้อยกว่า 150 มม. (เส้นผ่านศูนย์กลาง) | กระจายจุดยิงได้ครบ 10 ค่าโดยไม่ทับกัน |
| จำนวนค่าต่อพื้นที่ | อย่างน้อย 10 ค่า | ลดผลจากเม็ดหินและโพรงใต้ผิว |
| ระยะห่างระหว่างจุดยิง | ไม่น้อยกว่า 25 มม. | ไม่ยิงลงบนรอยกระแทกเดิมที่ผิวเสียหายแล้ว |
| ความหนาชิ้นส่วน | ไม่น้อยกว่า 100 มม. และยึดแน่นกับโครงสร้าง | ชิ้นบางจะสั่นและดูดซับพลังงาน ค่าต่ำกว่าจริง |
| ตำแหน่งเหล็กเสริม | ไม่ยิงตรงตำแหน่งเหล็กเสริมที่มีระยะหุ้มน้อยกว่า 20 มม. | เหล็กใต้ผิวตื้นทำให้ค่าสะท้อนสูงเกินจริง |
| ทิศทางการยิง | ต้องเป็นทิศเดียวกันจึงเทียบค่ากันได้ หรือใช้ค่าปรับแก้ตามคู่มือเครื่อง | แรงโน้มถ่วงมีผลต่อระยะสะท้อนของค้อน |
นอกเหนือจากตารางข้างต้น แนวปฏิบัติหน้างานทั่วไปคือเลี่ยงบริเวณขอบและมุมของชิ้นส่วน เพราะสภาพการยึดรั้งต่างจากเนื้อกลางทำให้ค่าที่อ่านได้ผิดปกติ (ASTM C805 ไม่ได้กำหนดระยะห่างจากขอบเป็นตัวเลข) และเลี่ยงบริเวณที่มีรังผึ้ง ผิวหลุดร่อน หรือเนื้อคอนกรีตพรุนผิดปกติ

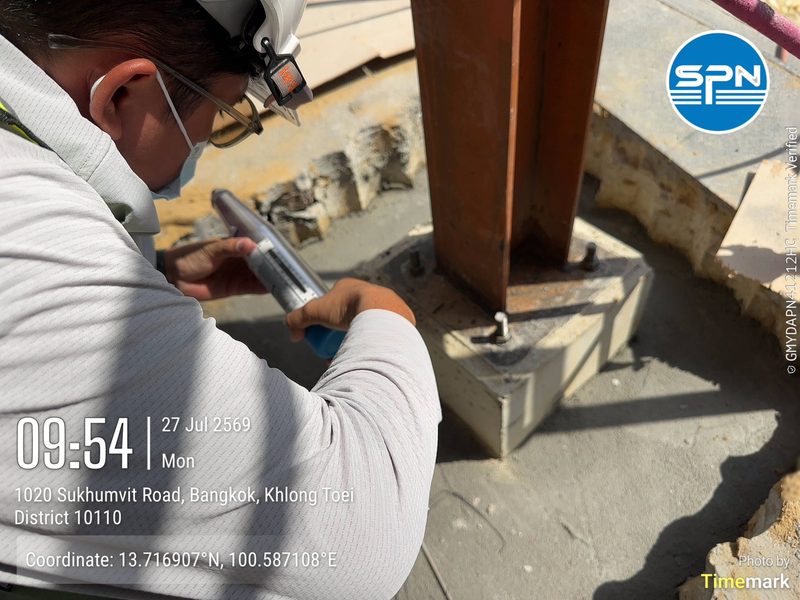

วิธีที่ใช้จริงหน้างานคือทาบกระดาษตารางหรือขีดตารางลงบนผิวแล้วกำหนดรหัสจุดไว้ เช่น P1, P2, P6 เพื่อให้ตำแหน่งที่ยิงตรงกับที่บันทึกในรายงาน และกลับมาตรวจซ้ำจุดเดิมได้ในภายหลัง
ขั้นตอนยิงค้อนหน้างาน 6 ขั้น

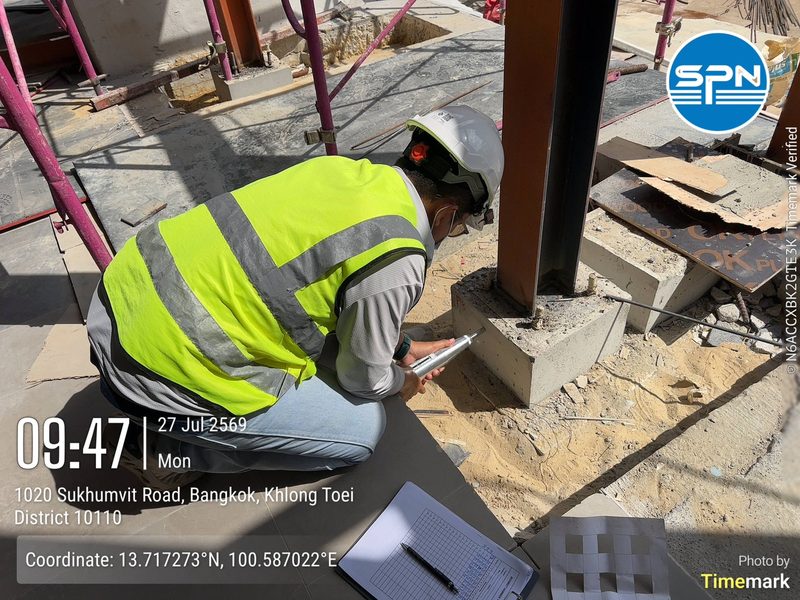

เมื่อเตรียมงานครบแล้ว ลำดับการทำงานจริงที่หน้างานเป็นดังนี้

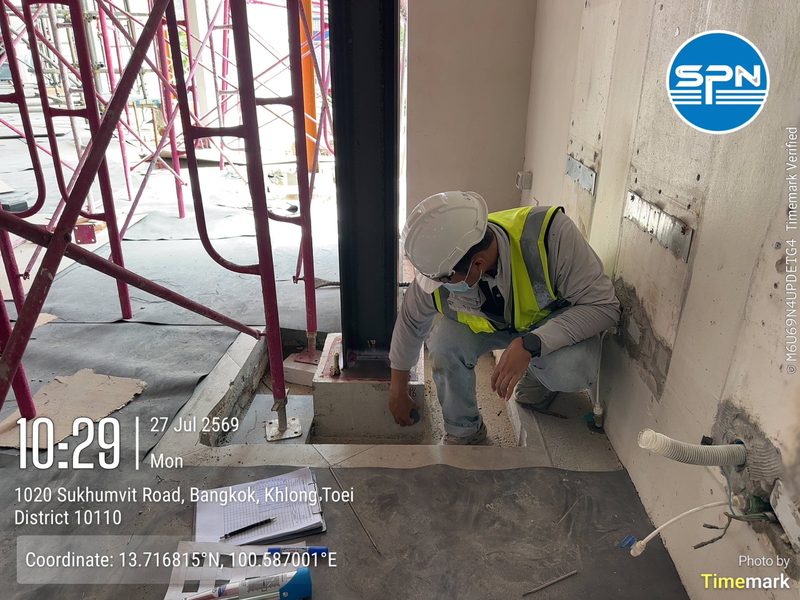

- วางแกน (Plunger) ตั้งฉากกับผิว — วางปลายแกนแนบผิวคอนกรีตให้ตั้งฉาก ไม่เอียง เพราะการยิงเอียงทำให้พลังงานกระจายผิดทิศ
- กดตัวเครื่องเข้าหาผิวอย่างสม่ำเสมอ — ออกแรงกดต่อเนื่องช้า ๆ จนสปริงปลดค้อนเอง ไม่กระแทกเอง ไม่ผลักเร็ว
- ล็อกเข็มแล้วอ่านค่า — กดปุ่มล็อกก่อนดึงเครื่องออก แล้วอ่านค่า Rebound Number บนสเกล บันทึกทีละค่า
- ตรวจรอยกระแทก — ถ้าจุดที่ยิงยุบ แตก หรือโดนโพรง ให้ตัดค่านั้นทิ้งทันทีและยิงจุดใหม่
- ยิงจนครบ 10 ค่าในพื้นที่ทดสอบ — เลื่อนจุดตามตารางที่กำหนดไว้ ห่างกันไม่น้อยกว่า 25 มม.
- บันทึกทิศทางการยิง — แนวนอน แนวยิงขึ้น หรือแนวยิงลง ต้องระบุทุกครั้ง เพราะแรงโน้มถ่วงมีผลต่อค่า และต้องใช้ค่าปรับแก้ตามคู่มือเครื่องก่อนนำไปเทียบกัน
ตัดค่าผิดปกติยังไง? ตัวอย่างคำนวณจริง
ASTM C805 กำหนดเกณฑ์ตัดค่าผิดปกติไว้ชัดเจน คือหาค่าเฉลี่ยของ 10 ค่าก่อน แล้วตัดค่าที่ต่างจากค่าเฉลี่ยเกิน 6 หน่วยออก จากนั้นเฉลี่ยค่าที่เหลือใหม่ แต่ถ้ามีค่าที่ต่างเกิน 6 หน่วยมากกว่า 2 ค่า ให้ทิ้งข้อมูลทั้งชุดแล้วทดสอบใหม่
ตัวอย่างค่าที่อ่านได้จากพื้นที่ทดสอบหนึ่ง: 38, 40, 39, 41, 37, 40, 52, 39, 38, 40
- ค่าเฉลี่ยเริ่มต้น = 404 ÷ 10 = 40.4
- ค่า 52 ต่างจากค่าเฉลี่ย 11.6 หน่วย ซึ่งเกิน 6 → ตัดทิ้ง (มักเกิดจากยิงโดนเม็ดหินใหญ่)
- ค่าที่เหลืออีก 9 ค่า ต่างจากค่าเฉลี่ยไม่เกิน 6 ทุกค่า → เก็บไว้ทั้งหมด
- ค่าเฉลี่ยใหม่ = 352 ÷ 9 ≈ 39.1 = ค่า Rebound Number ตัวแทนของพื้นที่ทดสอบนี้
ค่า 39.1 นี้ยังต้องผ่านการปรับแก้ตามทิศทางการยิงตามคู่มือเครื่อง ก่อนนำไปเทียบกับพื้นที่ทดสอบอื่นหรือแปลงเป็นกำลังอัด
แปลงค่า R เป็นกำลังอัดต้องสอบเทียบยังไง?
นี่คือจุดที่งานส่วนใหญ่พลาด — การหยิบกราฟที่ติดมากับคู่มือเครื่องมาแปลงค่า R เป็นกำลังอัดโดยตรง กราฟจากผู้ผลิตสร้างจากคอนกรีตอ้างอิงชุดหนึ่ง ซึ่งส่วนผสม ชนิดหิน ชนิดปูน และอายุคอนกรีตอาจต่างจากงานที่กำลังตรวจโดยสิ้นเชิง ผลที่ได้จึงคลาดเคลื่อนได้มาก
แนวทางที่ถูกต้องคือสร้างกราฟสอบเทียบเฉพาะโครงการ (Project-Specific Correlation) ตามแนวทางของ ACI 228.1R โดยทำดังนี้
- เลือกพื้นที่ทดสอบที่จะเจาะ Core ได้ กระจายให้ครอบคลุมช่วงกำลังที่คาดว่าจะพบ (แนวปฏิบัติทั่วไปแนะนำไม่น้อยกว่า 6 คู่ข้อมูล)
- ยิง Rebound Hammer ตามขั้นตอนข้างต้นที่ตำแหน่งนั้นก่อน แล้วจึงเจาะ Core Test ตาม ASTM C42 ที่ตำแหน่งเดียวกัน
- พล็อตคู่ค่า (R เฉลี่ย, กำลังอัดจาก Core) แล้วสร้างเส้นความสัมพันธ์
- ใช้เส้นความสัมพันธ์นี้แปลงค่า R ของพื้นที่ที่ไม่ได้เจาะ Core
ข้อสำคัญที่ต้องระบุในรายงานเสมอ: ASTM C805 ระบุไว้ชัดว่าวิธีนี้ไม่เหมาะที่จะใช้เป็นเกณฑ์ตรวจรับกำลังอัดคอนกรีตแทนการทดสอบแท่งตัวอย่างตาม ASTM C39 บทบาทที่เหมาะสมของมันคือประเมินความสม่ำเสมอของคอนกรีตในโครงสร้าง คัดกรองบริเวณที่น่าสงสัย และประมาณกำลังอัดเมื่อมีกราฟสอบเทียบรองรับ หากต้องการเปรียบเทียบข้อดีข้อเสียของแต่ละวิธี อ่านเพิ่มที่ NDT กับ Core Test เลือกแบบไหนดี
อีกทางหนึ่งที่นิยมใช้คือทำ Rebound Hammer ควบคู่กับ UPV Test ตาม ASTM C597 (วิธี SonReb) เพราะค้อนอ่านความแข็งผิว ส่วน UPV อ่านความแน่นของเนื้อใน สองวิธีชดเชยข้อจำกัดของกันและกัน
รายงานผลต้องมีอะไรบ้าง?
รายงานที่ตรวจสอบย้อนกลับได้ต้องมีข้อมูลครบพอให้วิศวกรคนอื่นทำซ้ำได้ รายการขั้นต่ำที่ควรมี
- ชนิดและหมายเลขเครื่อง (Type N หรือ L) พร้อมผลตรวจสอบกับ Test Anvil ก่อน–หลังงาน
- ผังตำแหน่งพื้นที่ทดสอบพร้อมรหัสจุด อ้างอิงกับแบบโครงสร้าง
- ค่าดิบทั้ง 10 ค่าของแต่ละพื้นที่ พร้อมระบุค่าที่ถูกตัดและเหตุผล
- ทิศทางการยิงและค่าปรับแก้ที่ใช้
- สภาพผิวและวิธีเตรียมผิว อายุคอนกรีตโดยประมาณ สภาพความชื้นและอุณหภูมิ
- วิธีที่ใช้แปลงค่าเป็นกำลังอัด และที่มาของกราฟสอบเทียบ
- ข้อจำกัดของผล และข้อสรุปที่ลงนามรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร
ในไทย กรอบการทดสอบค้อนกระแทกอ้างอิง มยผ. 1502-51 การทดสอบด้วยค้อนกระแทก ซึ่งออกโดยกรมโยธาธิการและผังเมือง และอยู่ในชุดเดียวกับ มยผ. 1501-51 (สำรวจด้วยสายตา), มยผ. 1504-51 (ความเร็วคลื่นอัลตราโซนิก) และ มยผ. 1505-51 (วัดระยะหุ้มและตำแหน่งเหล็กเสริม) การอ้างทั้ง มยผ. และ ASTM ควบคู่กันช่วยให้รายงานใช้ได้ทั้งกับผู้ออกแบบไทยและที่ปรึกษาต่างชาติ
6 ข้อผิดพลาดที่เจอบ่อยหน้างาน
- ยิงบนผิวฉาบหรือผิวทาสี — ได้ความแข็งของวัสดุปิดผิว ไม่ใช่ของคอนกรีต
- เก็บแค่ 3–5 ค่าแล้วเฉลี่ย — ข้อมูลน้อยเกินกว่าจะตัดค่าผิดปกติได้ตามเกณฑ์
- ไม่บันทึกทิศทางการยิง — ทำให้เทียบค่าข้ามชิ้นส่วนไม่ได้
- ใช้กราฟจากคู่มือเครื่องเป็นข้อสรุป — ไม่มีการสอบเทียบกับคอนกรีตจริงของงานนั้น
- ไม่ตรวจเครื่องกับ Test Anvil — สปริงล้าแล้วค่าไหลโดยไม่รู้ตัว
- ยิงชิดขอบเสาหรือขอบคาน — ค่าต่ำผิดปกติจนตีความว่าคอนกรีตอ่อน
ถ้าผลออกมาต่ำกว่าที่ออกแบบไว้ อย่าเพิ่งสรุปจากค้อนอย่างเดียว ขั้นตอนถัดไปที่ควรทำอ่านได้ที่ กำลังอัดคอนกรีตไม่ผ่านต้องทำยังไง
สรุป
Rebound Hammer ให้ผลที่เชื่อถือได้เมื่อทำครบทั้งกระบวนการ ไม่ใช่แค่ยิงแล้วอ่านตัวเลข หัวใจอยู่ที่การตรวจเครื่องกับ Test Anvil การเปิดผิวถึงเนื้อคอนกรีตจริง การเก็บอย่างน้อย 10 ค่าต่อพื้นที่ทดสอบพร้อมตัดค่าที่ต่างเกิน 6 หน่วย และการสอบเทียบกับ Core Test ของคอนกรีตชุดเดียวกันก่อนแปลงเป็นกำลังอัด ทั้งหมดนี้ต้องบันทึกไว้ในรายงานให้ตรวจสอบย้อนกลับได้
