ทำไมเสาเข็มถึงเบี่ยงศูนย์?
การเบี่ยงเบนของเสาเข็มจากตำแหน่งออกแบบเป็นเรื่องที่เกิดขึ้นได้ในงานฐานรากแทบทุกโครงการ ไม่ได้แปลว่างานผิดพลาดเสมอไป สาเหตุที่พบบ่อยได้แก่:
- สิ่งกีดขวางใต้ดิน — เศษคอนกรีตเก่า ตอไม้ ก้อนหิน หรือฐานรากเดิมที่ฝังอยู่ เบี่ยงทิศทางเข็มระหว่างตอก
- ชั้นดินเอียงหรือแปรปรวน — ปลายเข็มไถลตามระนาบชั้นดินแข็งที่เอียง โดยเฉพาะพื้นที่ที่ชั้นดินเปลี่ยนแปลงเร็ว
- การควบคุมตำแหน่งเริ่มต้น — วางตำแหน่งหมุดหรือตั้งดิ่งเข็มคลาดเคลื่อนตั้งแต่ต้น
- แรงดันดินจากการตอกเข็มข้างเคียง — โดยเฉพาะกลุ่มเข็มที่ตอกถี่ในดินเหนียวอ่อน การตอกต้นหลังดันให้ต้นแรกขยับได้
เพราะการเบี่ยงเป็นสิ่งที่หลีกเลี่ยงไม่ได้ทั้งหมด กฎหมายฉบับใหม่จึงไม่ได้เขียนแบบ "ห้ามเบี่ยง" แต่เลือกใช้วิธีที่ตรงกับความเป็นจริงของหน้างานมากกว่า คือบังคับให้การออกแบบเผื่อการเบี่ยงไว้ล่วงหน้า
กฎหมายกำหนดเกณฑ์เข็มเบี่ยงไว้อย่างไร? (75 มม. / 50 มม. / 10%)
กฎกระทรวงกำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 ซึ่งมีผลบังคับใช้ตั้งแต่วันที่ 28 กุมภาพันธ์ 2567 (อ่านภาพรวมทั้งฉบับได้ในสรุปกฎกระทรวงฐานราก 2566 ฉบับเข้าใจง่าย) กำหนดเกณฑ์เรื่องการเบี่ยงศูนย์ของเสาเข็มไว้ในข้อ 28 เป็นตัวเลขชัดเจน:
← เลื่อนดูตารางทั้งหมด →
| ประเด็น | เกณฑ์ตามกฎกระทรวง 2566 (ข้อ 28) |
|---|---|
| การเบี่ยงเบนจากศูนย์กลางของเสาเข็มแต่ละต้น | โครงสร้างอาคารเหนือฐานรากต้องออกแบบให้รองรับได้ไม่น้อยกว่า 75 มม. |
| เสาเข็มที่จัดวางอยู่ในแนวเดียวกัน | ออกแบบให้รองรับการเบี่ยงได้ไม่น้อยกว่า 50 มม. |
| ผลจากการเบี่ยงเบนต่อเสาเข็มแต่ละต้น | ต้องไม่ทำให้เข็มต้นใดรับน้ำหนักเกินที่ออกแบบไว้เกิน ร้อยละ 10 |
สาระของข้อกำหนดนี้ฉลาดตรงที่ไม่ได้ห้ามเข็มเบี่ยง แต่บังคับให้การออกแบบเผื่อการเบี่ยงไว้ล่วงหน้า ความหมายเชิงปฏิบัติคือ ถ้าเข็มเบี่ยงอยู่ในระยะที่การออกแบบเผื่อไว้ และวิศวกรตรวจสอบแล้วว่าไม่มีเข็มต้นใดรับน้ำหนักเกินร้อยละ 10 ของค่าออกแบบ งานเดินหน้าต่อได้ แต่ถ้าเบี่ยงเกินกว่านั้น ต้องเข้าสู่กระบวนการตรวจสอบและแก้ไขตามที่กฎกระทรวงกำหนด
กลไกที่ทำให้ต้องตรวจคือ เมื่อเสาเข็มในกลุ่มเบี่ยงไม่เท่ากัน ศูนย์กลางของกลุ่มเข็มจะเยื้องจากศูนย์กลางเสาตอม่อเป็นระยะ e น้ำหนัก P จากเสาจึงเกิดโมเมนต์ M = P × e ทำให้เข็มบางต้นรับแรงมากขึ้นและบางต้นรับน้อยลง เกณฑ์ 10% จึงตรวจที่ต้นที่รับแรงมากที่สุด ไม่ใช่ค่าเฉลี่ยของกลุ่ม
ก่อนกฎกระทรวงฉบับนี้ เกณฑ์การเบี่ยงศูนย์มักเป็นข้อกำหนดเฉพาะโครงการ (Spec) ที่ต่อรองกันหน้างานได้ แต่ปัจจุบันเกณฑ์ขั้นต่ำถูกยกระดับเป็นกฎหมาย — คำถามเมื่อพบเข็มเบี่ยงจึงไม่ใช่ "เบี่ยงได้ไหม" แต่คือ "เบี่ยงเท่าไหร่ วัดแล้วหรือยัง และวิศวกรตรวจสอบผลกระทบแล้วหรือยัง"
ภาพด้านล่างแสดงผังฐานรากสี่ต้นที่มีเข็มเบี่ยงไม่เท่ากัน และตัวอย่างค่าสมมติของแรงในเข็มแต่ละต้นเมื่อเบี่ยงน้อยกับเบี่ยงมาก เทียบกับเส้นเกณฑ์ +10%
เจอเข็มเบี่ยงหน้างาน ต้องทำอะไรบ้าง? 4 ขั้นตอน
ขั้นที่ 1 — สำรวจวัดตำแหน่งจริงทุกต้น
วัดพิกัดหัวเข็มเทียบกับตำแหน่งออกแบบ (As-built Survey) บันทึกระยะและทิศทางการเบี่ยงของแต่ละต้นเป็นเอกสาร อย่าประเมินด้วยสายตาเด็ดขาด เพราะเกณฑ์ตามกฎหมายเป็นตัวเลขระดับมิลลิเมตร การตัดสินใจทุกขั้นถัดไปต้องอ้างอิงข้อมูลวัดจริงชุดนี้
ขั้นที่ 2 — ส่งข้อมูลให้วิศวกรผู้ออกแบบตรวจสอบ
วิศวกรจะวิเคราะห์การกระจายน้ำหนักใหม่ในกลุ่มเข็ม ตรวจว่ามีเข็มต้นใดรับน้ำหนักเกินร้อยละ 10 ของค่าออกแบบหรือไม่ และโมเมนต์เพิ่มเติมที่เกิดกับฐานรากและตอม่อยังอยู่ในเกณฑ์ที่โครงสร้างรับได้หรือไม่ ขั้นตอนนี้เป็นหน้าที่ของวิศวกรผู้ออกแบบโครงการโดยตรง
ขั้นที่ 3 — ตรวจสอบความสมบูรณ์ของเข็มที่เบี่ยงมาก
เข็มที่เบี่ยงมากมักมีคำถามตามมาว่าตัวเข็ม "หัก ร้าว หรือคด" อยู่ใต้ดินหรือไม่ เครื่องมือคัดกรองที่เร็วและประหยัดที่สุดคือ Seismic Integrity Test (มยผ.1551-51 — ส่วน ASTM D5882-16 ถูกถอนปี 2025) ซึ่งตรวจความต่อเนื่องของเนื้อเสาเข็มได้โดยไม่ทำลาย ใช้เวลาต่อต้นเพียงไม่กี่นาที และหากต้องยืนยันกำลังรับน้ำหนักของเข็มต้นที่สงสัย อาจตามด้วย Dynamic Load Test (PDA) ตาม มยผ.1252-51 — อ่านการเปรียบเทียบวิธีทดสอบเสาเข็มแต่ละแบบได้ใน Dynamic vs Static Load Test และหากผล Seismic Test ออกมาไม่ผ่าน ดูขั้นตอนตรวจสอบและแนวทางแก้ไขต่อได้ที่ เสาเข็มไม่ผ่าน Seismic Test ทำยังไงต่อ
ขั้นที่ 4 — ดำเนินการตามผลวิเคราะห์
หากผลวิเคราะห์พบว่าเกินเกณฑ์ แนวทางแก้ไขเป็นดุลยพินิจของวิศวกรผู้ออกแบบ เช่น ขยายฐานราก เพิ่มเสาเข็มแซม หรือปรับตำแหน่งตอม่อ — บทความนี้ให้ภาพรวมเพื่อความเข้าใจเท่านั้น ไม่ใช่คำแนะนำการแก้ไขสำหรับโครงการใดโครงการหนึ่ง เพราะแต่ละหน้างานมีเงื่อนไขน้ำหนัก ชั้นดิน และรูปแบบฐานรากต่างกัน
แบบจำลอง 3 มิติด้านล่างรวมสี่ขั้นตอนไว้ในภาพหน้างานเดียว ตั้งแต่การสำรวจตำแหน่งจริงด้วยกล้องสำรวจ ไปจนถึงการตรวจความสมบูรณ์ของเข็มต้นที่เบี่ยงเกินที่เผื่อไว้
ป้องกันเข็มเบี่ยงตั้งแต่ต้นได้อย่างไร?
- เจาะสำรวจดินให้เพียงพอ — รู้ตำแหน่งชั้นดินแข็งที่เอียงหรือสิ่งกีดขวางล่วงหน้า ช่วยวางแผนการตอกและเลือกชนิดเข็มได้ถูกต้อง (ดูแนวทางจำนวนหลุมเจาะและความลึกที่เหมาะสม)
- ควบคุมงานตอก/เจาะเข็มด้วยการสำรวจตำแหน่งจริงเป็นระยะ — ตรวจพิกัดระหว่างงานเดินหน้า ไม่รอวัดครั้งเดียวตอนจบ เพราะพบปัญหาเร็วแก้ได้ถูกกว่า
- ทดสอบความสมบูรณ์เข็มด้วย Seismic Test ให้ครอบคลุม — โดยเฉพาะโซนที่ตอกยาก พบสิ่งกีดขวาง หรือพบการเบี่ยงผิดปกติ
ค่าใช้จ่ายการตรวจสอบเข็มเบี่ยง แพงไหม?
เทียบกับความเสี่ยงของการเดินหน้าก่อสร้างบนเข็มที่มีปัญหา ค่าทดสอบถือว่าต่ำมาก:
- Seismic Integrity Test — ประมาณ 100–150 บาท/ต้น เหมาะกับการคัดกรองจำนวนมาก

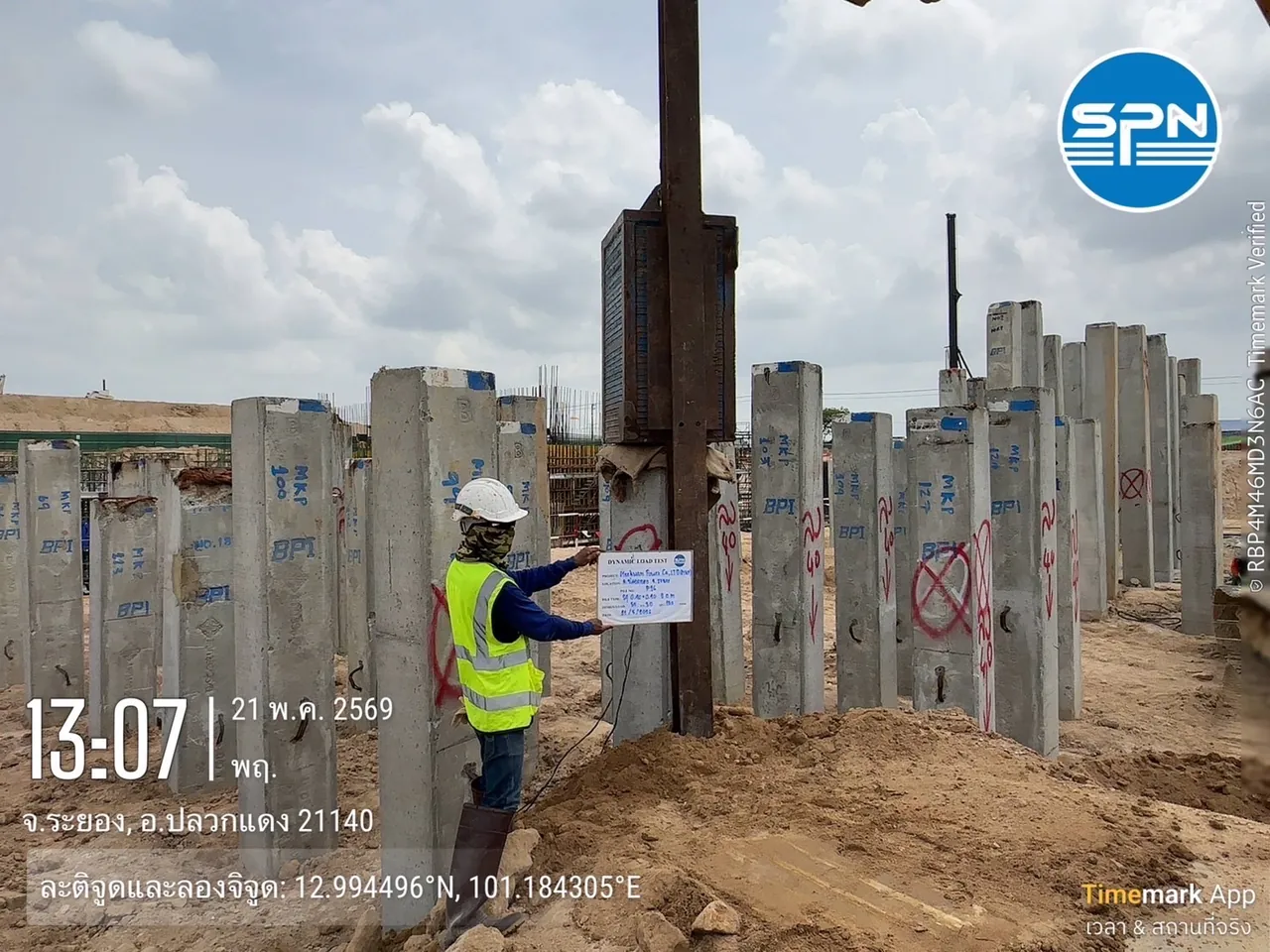

- Dynamic Load Test (PDA) — เริ่มต้นประมาณ 5,500 บาท/ต้น ใช้ยืนยันกำลังรับน้ำหนักของเข็มต้นที่สงสัย
ทั้งสองรายการเป็นราคาเริ่มต้น ค่าใช้จ่ายจริงขึ้นกับจำนวนต้นและขนาดเข็ม ราคานี้ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน
สรุป: เข็มเบี่ยงไม่ใช่จุดจบ ถ้าวัดจริงและให้วิศวกรตรวจ
กฎกระทรวงฐานราก 2566 เปลี่ยนเรื่องเข็มเบี่ยงศูนย์จากการต่อรองหน้างาน เป็นเกณฑ์ตัวเลขชัดเจน: การออกแบบต้องเผื่อการเบี่ยง 75 มม. (เสาเข็มแนวเดียวกัน 50 มม.) และผลกระทบต้องไม่ทำให้เข็มต้นใดรับน้ำหนักเกินออกแบบร้อยละ 10 เมื่อพบเข็มเบี่ยง ให้วัดจริง–ส่งวิศวกรวิเคราะห์–ตรวจสอบความสมบูรณ์ อย่าตัดสินด้วยสายตา แล้วให้วิศวกรผู้ออกแบบเป็นผู้ชี้ขาดว่าผ่านหรือต้องแก้ไข
บทความนี้สรุปสาระของกฎกระทรวงเพื่อความเข้าใจเบื้องต้นเท่านั้น ไม่ใช่คำแนะนำทางกฎหมายหรือทางวิศวกรรมสำหรับโครงการใดโครงการหนึ่ง การอ้างอิงเพื่อใช้งานจริงให้ยึดตัวบทกฎกระทรวงฉบับราชกิจจานุเบกษา และปรึกษาวิศวกรผู้มีใบอนุญาตประจำโครงการ
