การต่อเติมบ้าน เช่น ต่อครัวหลังบ้าน โรงจอดรถ หรือห้องเพิ่มด้านข้าง มักใช้เสาเข็มไมโครไพล์เพราะตอกได้ในพื้นที่แคบและสั่นสะเทือนน้อย แต่หลายบ้านข้ามขั้นตอนตรวจสอบเสาเข็มไป แล้วมาเจอปัญหาบ้านทรุดหรือรอยร้าวหลังต่อเติมเสร็จ บทความนี้อธิบายแบบเข้าใจง่ายสำหรับเจ้าของบ้านว่าควรทดสอบไหม วิธีไหนเหมาะกับไมโครไพล์ และคุ้มค่าหรือไม่

เสาเข็มไมโครไพล์คืออะไร ทำไมงานต่อเติมบ้านนิยมใช้?

เสาเข็มไมโครไพล์ (Micropile) คือเสาเข็มขนาดเล็ก ขนาดหน้าตัดประมาณ 20–30 ซม. ตอกทีละท่อนสั้น ๆ แล้วเชื่อมต่อกันลงไปจนถึงชั้นดินแข็ง ในบทความนี้หมายถึงเสาเข็มสำเร็จรูปขนาดเล็กที่ตอกเป็นท่อนสั้นแบบที่ใช้กันในงานต่อเติมบ้าน เช่น หน้าตัดรูปตัว I หรือแบบกลมกลวง

จุดเด่นคือปั้นจั่นมีขนาดเล็ก เข้าพื้นที่แคบข้างบ้านได้ และแรงสั่นสะเทือนต่ำกว่าเสาเข็มตอกทั่วไป จึงเหมาะกับงานต่อเติมบ้านที่ติดกับตัวบ้านเดิมหรือบ้านข้างเคียง

ข้อควรรู้คือ ไมโครไพล์ตอกเป็นท่อนละประมาณ 1.50 เมตร (บางระบบ 1.00–2.00 เมตร) และเชื่อมต่อกันด้วยแผ่นเหล็กที่ปลายท่อน เสาเข็มยาว 15 เมตรจึงประกอบจากราว 10 ท่อน และมีรอยเชื่อมราว 9 จุดตลอดความยาว ลักษณะนี้ทำให้การเลือกวิธีทดสอบไมโครไพล์ต่างจากเสาเข็มเจาะหรือเสาเข็มตอกท่อนยาว

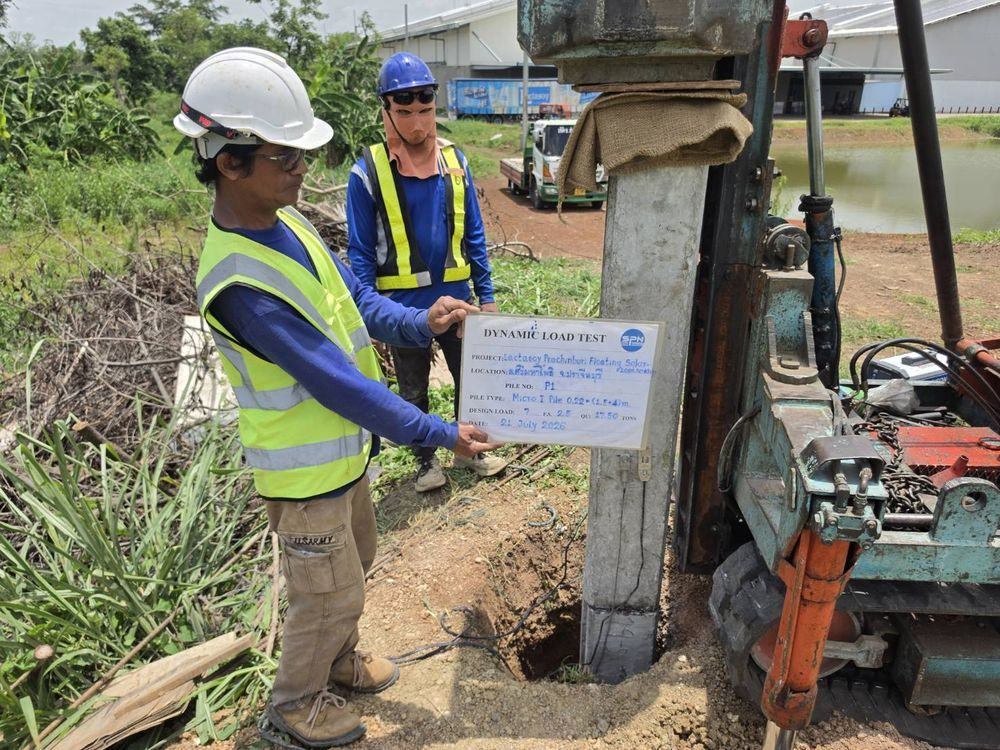

ป้ายข้อมูลทดสอบ Dynamic Load Test ระบุเสาเข็ม Micro I Pile ขนาด 0.22 เมตร ยาว 1.5 เมตร จำนวน 4 ท่อน ก่อนเริ่มทดสอบหน้างาน
ป้ายข้อมูลก่อนทดสอบระบุขนาดเสาเข็มเป็น “Micro I Pile 0.22 × (1.5 × 4) ม.” หมายถึงเสาเข็มหน้าตัด 0.22 เมตร ท่อนละ 1.50 เมตร จำนวน 4 ท่อน รวมยาว 6 เมตร ตัวเลขในวงเล็บนี้คือที่มาของรอยเชื่อมที่ถี่ตลอดความยาวเสาเข็ม (ภาพ: SPN Soil Engineering)

ทำไมงานต่อเติมบ้านไม่ควรข้ามการทดสอบเสาเข็ม?

เพราะปัญหาของเสาเข็มส่วนต่อเติมมองไม่เห็นจากหน้าดิน และมักแสดงอาการเป็นรอยร้าวหลังสร้างเสร็จแล้ว การทดสอบเสาเข็มไมโครไพล์ช่วยยืนยัน 2 เรื่อง คือ (1) เสาเข็มสมบูรณ์ ไม่หัก ไม่คอด ไม่แยกที่รอยต่อ และ (2) เสาเข็มลงถึงชั้นดินแข็งและรับน้ำหนักได้ตามที่ออกแบบ เหตุผลที่ไม่ควรข้ามมีดังนี้

  • ดินอ่อนกรุงเทพฯ ทรุดตัวมาก ชั้นดินเหนียวอ่อนกรุงเทพฯ (Bangkok Soft Clay) ทำให้เสาเข็มสั้นหรือลงไม่ถึงชั้นดินแข็งเสี่ยงทรุดตัวได้ง่าย
  • บ้านต่อเติมมักทรุดแยกจากบ้านเดิม ถ้าเสาเข็มส่วนต่อเติมมีปัญหา ส่วนต่อเติมจะทรุดตัวไม่เท่าตัวบ้านเดิม เกิดรอยแยกและรอยร้าวตรงรอยต่อ
  • แก้ทีหลังแพงกว่ามาก ค่าทดสอบคิดเป็นรายต้นและมักสุ่มเพียงบางต้น ขณะที่การแก้ส่วนต่อเติมที่ทรุดแล้ว เช่น เสริมฐานรากหรือรื้อทำใหม่ มักแพงกว่าค่าทดสอบหลายเท่า
หมายเหตุขอบเขตวิชาชีพ

การกำหนดว่าต้องทดสอบกี่ต้น ทดสอบวิธีใด และเกณฑ์รับน้ำหนักเท่าไร เป็นดุลยพินิจของวิศวกรผู้รับผิดชอบโครงการ บทความนี้ให้ความรู้ทั่วไป ไม่ใช่การออกแบบเฉพาะโครงการ

ไมโครไพล์ตอกแล้วเกิดปัญหาอะไรได้บ้าง?

ปัญหาที่พบบ่อยของไมโครไพล์ในงานต่อเติมบ้านมี 4 แบบ คือ ลงไม่ถึงชั้นดินแข็ง รอยต่อแยก เสาเข็มหักหรือคอด และหนีศูนย์

  • เสาเข็มลงไม่ถึงชั้นดินแข็ง ตอกหยุดก่อนถึงชั้นรับน้ำหนัก ทำให้กำลังรับน้ำหนักไม่พอ
  • รอยต่อระหว่างท่อนหลุดหรือแยก จากการเชื่อมต่อไม่สมบูรณ์
  • เสาเข็มหัก คอด หรือแตกร้าว จากการตอกผ่านชั้นดินแข็งหรือเจอเศษวัสดุใต้ดิน
  • หนีศูนย์ เยื้องแนว ทำให้การถ่ายน้ำหนักผิดไปจากที่ออกแบบ

ปัญหาเหล่านี้มักแสดงผลเป็น “บ้านต่อเติมทรุด” หรือ “รอยร้าวตรงรอยต่อบ้านเดิมกับส่วนต่อเติม” หากรอให้เห็นอาการ มักแก้ไขแบบง่าย ๆ ไม่ได้แล้ว

ภาพตัดด้านล่างรวมปัญหาเหล่านี้ไว้ในภาพเดียว ขีดสีเทาบนเสาเข็มไมโครไพล์คือรอยเชื่อมทุกท่อน วงประแดงหมายเลข 1–3 คือจุดเสี่ยง และกรอบด้านขวาบอกว่าแต่ละจุดตรวจด้วยวิธีใด

ภาพตัดเชิงแนวคิด บ้านเดิมกับส่วนต่อเติมหลังบ้านบนเสาเข็มไมโครไพล์ที่ตอกเป็นท่อนสั้นแล้วเชื่อมต่อกัน พร้อมจุดเสี่ยงและวิธีตรวจที่ตอบแต่ละความเสี่ยง ช่องซ้ายเป็นภาพตัดเชิงแนวคิดในชั้นดินเหนียวอ่อนแบบกรุงเทพฯ ที่มีชั้นดินแข็งหรือทรายอยู่ด้านล่าง บ้านเดิมสองชั้นตั้งบนเสาเข็มเดิมที่ยาวต่อเนื่องลงถึงชั้นดินแข็ง ส่วนต่อเติมชั้นเดียวด้านข้างตั้งบนเสาเข็มไมโครไพล์สี่ต้น แต่ละต้นประกอบจากท่อนสั้นหลายท่อนที่มีแผ่นเหล็กและรอยเชื่อมคั่นทุกท่อน กรอบขยาย A แสดงรอยต่อระหว่างท่อน ท่อนละประมาณ 1.50 เมตร เสาเข็มยาว 15 เมตรจึงมีราว 10 ท่อนและราว 9 รอยเชื่อม ต้นแรกลงถึงชั้นดินแข็ง ต้นที่สองหยุดตอกในชั้นดินอ่อน ต้นที่สามรอยเชื่อมแยก ต้นที่สี่หักหรือคอด ผลคือส่วนต่อเติมทรุดลงจากตำแหน่งเดิมที่แสดงด้วยเส้นประ และเกิดรอยร้าวตรงรอยต่อกับบ้านเดิม ช่องขวาจับคู่ความเสี่ยงกับวิธีตรวจ ลงไม่ถึงชั้นดินแข็งตรวจด้วยการจดจำนวนท่อน ความยาวสะสม และ Final Set ร่วมกับ PDA ยืนยันกำลังรับน้ำหนัก รอยเชื่อมไม่เต็มหรือแยกตรวจรอยเชื่อมทุกท่อนระหว่างตอก และตรวจแบบไม่ทำลายเมื่อวิศวกรกำหนด ส่วน PDA เห็นผลในสัญญาณและค่า BTA เสาเข็มหักหรือคอดดูจากค่า BTA ของ PDA ด้านล่างเป็นกราฟตัวอย่างเชิงหลักการของ Seismic Integrity Test บนไมโครไพล์ ที่มีคลื่นสะท้อนจากทุกรอยเชื่อมจนแยกความเสียหายจริงไม่ออก จึงไม่แนะนำวิธีนี้กับไมโครไพล์ท่อนสั้น ต่อเติมบนไมโครไพล์: จุดเสี่ยง และวิธีตรวจที่ตอบแต่ละจุด แผนภาพไม่ตามมาตราส่วน ภาพตัด: บ้านเดิม + ส่วนต่อเติม ภาพเชิงแนวคิด · ดินเหนียวอ่อนแบบกรุงเทพฯ บ้านเดิม ส่วนต่อเติม (เช่น ครัว) ทรุดไม่เท่าบ้านเดิม 1 2 3 A เสาเข็มบ้านเดิม ดินเหนียวอ่อน ทรุดตัวง่าย ชั้นดินแข็ง / ทราย รอยแยก / ร้าว ตรงรอยต่อบ้านเดิม A — รอยต่อระหว่างท่อน ท่อนละ ~1.50 ม. เชื่อมที่แผ่นเหล็ก ยาว 15 ม. ≈ 10 ท่อน ≈ 9 รอยเชื่อม ภาพเชิงแนวคิด ไม่ใช่แบบก่อสร้าง · ความยาว/จำนวนเข็มจริงตามวิศวกรผู้ออกแบบ ความเสี่ยง → ตรวจด้วยอะไร QC หน้างาน · ทำทุกต้น PDA · สุ่มต้นตัวแทน 1 ลงไม่ถึงชั้นดินแข็ง จดจำนวนท่อน · ความยาวสะสม Final Set ช่วงท้ายการตอก PDA: กำลังรับน้ำหนักจริง 2 รอยเชื่อมไม่เต็ม / แยก ตรวจรอยเชื่อมทุกท่อนก่อนตอกต่อ NDT เพิ่ม ถ้าวิศวกรกำหนด PDA: เห็นในสัญญาณ + ค่า BTA 3 หัก · คอด · แตกร้าว PDA: ค่าความเสียหาย (BTA) Seismic (Low Strain) ไม่แนะนำกับไมโครไพล์ท่อนสั้น เวลา (ความลึก) → คลื่นเคาะ = รอยเชื่อม: สะท้อนคลื่นทุกจุด ยอดคลื่นซ้อนกัน แยก Defect ไม่ออก และมักไม่เห็นคลื่นจากปลายเข็ม ตัวอย่างเชิงหลักการ ไม่ใช่ผลวัดจริง
ภาพตัดเชิงแนวคิด: ไมโครไพล์ต่อเป็นท่อนละประมาณ 1.50 เมตร (ยาว 15 เมตรมีราว 9 รอยเชื่อม) ถ้าเข็มลงไม่ถึงชั้นดินแข็ง รอยเชื่อมแยก หรือเข็มหัก ส่วนต่อเติมจะทรุดไม่เท่าบ้านเดิมจนร้าวตรงรอยต่อ ความยาวและรอยเชื่อมตรวจด้วย QC หน้างานทุกต้น ส่วนกำลังรับน้ำหนักยืนยันด้วย PDA — กราฟ Seismic เป็นตัวอย่างเชิงหลักการ ไม่ใช่ผลวัดจริง

ทดสอบเสาเข็มไมโครไพล์วิธีไหนเหมาะที่สุด?

คำตอบสั้น ๆ คือ Dynamic Load Test (PDA) ร่วมกับการตรวจรอยเชื่อมและบันทึกการตอกทุกต้น ส่วน Seismic Integrity Test (Low Strain) ที่นิยมใช้กับเสาเข็มเจาะและเสาเข็มตอกคอนกรีตท่อนยาวนั้น ไม่แนะนำให้ใช้กับไมโครไพล์ เพราะรอยเชื่อมที่ถี่ทุก ๆ 1.50 เมตรทำให้กราฟคลื่นสะท้อนอ่านไม่ขาด รายละเอียดอยู่ในหัวข้อถัดไป

← เลื่อนดูตารางทั้งหมด →

เปรียบเทียบวิธีทดสอบเสาเข็มไมโครไพล์สำหรับงานต่อเติมบ้าน
วิธีทดสอบตรวจอะไรเหมาะกับราคาอ้างอิง
Dynamic Load Test (PDA)กำลังรับน้ำหนัก และความเสียหายของเสาเข็ม (ค่า BTA)แนะนำสำหรับไมโครไพล์ ยืนยันว่ารับน้ำหนักได้จริง~5,500 บาท/ต้น
Seismic Integrity Test (Low Strain)ความสมบูรณ์ของเนื้อเสาเข็ม หา Defect รอยหัก/คอดเสาเข็มเจาะและเสาเข็มตอกท่อนยาว — ไม่แนะนำกับไมโครไพล์~100–150 บาท/ต้น

ราคาในตารางเป็นราคาอ้างอิงต่อต้น ยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน

PDA กับการควบคุมคุณภาพหน้างานตอบคนละคำถาม QC หน้างานบอกว่าเสาเข็มแต่ละต้นยาวครบและเชื่อมต่อดีหรือไม่ ส่วน PDA บอกว่าเสาเข็มต้นตัวแทนรับน้ำหนักได้ตามที่ออกแบบหรือไม่ จึงควรใช้คู่กัน

วิศวกร SPN ทำ Seismic Integrity Test เคาะหัวเสาเข็มด้วยค้อนเล็กเพื่อตรวจความสมบูรณ์ของเนื้อเสาเข็ม
Seismic Integrity Test ใช้ค้อนเล็กเคาะหัวเสาเข็มแล้ววัดคลื่นสะท้อน วิธีนี้ได้ผลดีกับเสาเข็มเจาะและเสาเข็มตอกท่อนยาว แต่กับไมโครไพล์ที่มีรอยเชื่อมทุก ๆ 1.50 เมตร คลื่นสะท้อนจากรอยต่อจะรบกวนการแปลผล (ภาพ: SPN Soil Engineering)

ทำไมไม่แนะนำ Seismic Integrity Test กับไมโครไพล์?

Seismic Integrity Test หรือ Low Strain Integrity Test ทดสอบตาม มยผ.1551-51 (วิธีอ้างอิง ASTM D5882-16 ซึ่ง ASTM ถอนแล้วในปี 2025) หลักการคือใช้ค้อนเล็กเคาะหัวเสาเข็มให้เกิดคลื่นความเค้นวิ่งลงไปตามเนื้อเสาเข็ม เมื่อคลื่นวิ่งผ่านจุดที่ “ค่าอิมพีแดนซ์ (Impedance)” ของเสาเข็มเปลี่ยน เช่น รอยคอด รอยหัก หรือปลายเสาเข็ม คลื่นส่วนหนึ่งจะสะท้อนกลับขึ้นมาที่หัวเสาเข็ม วิศวกรอ่านตำแหน่งและรูปร่างของคลื่นสะท้อนเพื่อบอกว่าเสาเข็มสมบูรณ์หรือไม่

ปัญหาคือ ไมโครไพล์ไม่ใช่เสาเข็มท่อนเดียวยาวต่อเนื่อง แต่เป็นเสาเข็มที่ประกอบจากท่อนสั้นประมาณ 1.50 เมตรเชื่อมต่อกัน จึงขัดกับสมมติฐานพื้นฐานของวิธีนี้ในหลายข้อ

  • รอยเชื่อมทุกท่อนคือจุดสะท้อนคลื่น แผ่นเหล็กที่รอยต่อมีค่าอิมพีแดนซ์ต่างจากเนื้อคอนกรีต ทุกรอยเชื่อมจึงส่งคลื่นสะท้อนกลับขึ้นมาชุดหนึ่ง เสาเข็มยาว 15 เมตรมีรอยเชื่อมราว 9 จุด กราฟที่ได้จึงเต็มไปด้วยยอดคลื่นสะท้อนจากรอยต่อ ปนกับคลื่นสะท้อนซ้ำไปมาระหว่างรอยต่อ จนแยกไม่ออกว่ายอดไหนคือ Defect จริง
  • ความละเอียดของวิธีไม่พอกับระยะ 1.50 เมตร ค้อนที่ใช้เคาะสร้างคลื่นที่มีช่วงเวลากระทบราว 1 มิลลิวินาที ขณะที่คลื่นวิ่งในคอนกรีตด้วยความเร็วประมาณ 3,500–4,000 เมตร/วินาที สัญญาณที่ส่งลงไปจึงมีความยาวหลายเมตร วิธีนี้จึงแยกความผิดปกติที่อยู่ห่างกันน้อยกว่าราว 1–2 เมตรได้ยาก ซึ่งใกล้เคียงกับระยะห่างของรอยเชื่อมไมโครไพล์
  • เสาเข็มชะลูดเกินช่วงที่วิธีนี้ทำงานได้ดี ไมโครไพล์หน้าตัด 20–30 ซม. แต่ยาว 12–21 เมตร คิดเป็นอัตราส่วนความยาวต่อขนาดหน้าตัด (L/D) ราว 40–100 ขณะที่ Low Strain มักให้ผลชัดในเสาเข็มที่ชะลูดน้อยกว่านี้มาก (แนวทางทั่วไปราว L/D 20–30) คลื่นจึงถูกแรงเสียดทานของดินหน่วงจนอ่อนลงมาก และมักไม่เห็นคลื่นสะท้อนจากปลายเสาเข็ม ทำให้ยืนยันความยาวจริงไม่ได้
  • หน้าตัดไม่สม่ำเสมอตลอดความยาว ไมโครไพล์หลายระบบเป็นคอนกรีตอัดแรงผสมเหล็ก (เช่น หน้าตัดรูปตัว I หรือแบบกลมกลวง) ที่มีเหล็กหนาขึ้นบริเวณปลายท่อน ทำให้ค่าความเร็วคลื่นอ้างอิงและอิมพีแดนซ์ไม่คงที่ การคำนวณตำแหน่งความเสียหายจากเวลาเดินทางของคลื่นจึงคลาดเคลื่อน

ผลรวมคือรายงานที่ “อ่านไม่ขาด” เสี่ยงทั้งการแจ้งว่าเสาเข็มเสียหายทั้งที่ปกติ (จากคลื่นสะท้อนของรอยเชื่อม) และการมองข้ามความเสียหายจริงที่ถูกกลบอยู่ในสัญญาณรบกวน จ่ายเงินไปแล้วแต่ไม่ได้ข้อสรุปที่ใช้ตัดสินใจได้ จึงไม่คุ้มที่จะทำกับไมโครไพล์ท่อนสั้น

ทำไม Dynamic Load Test (PDA) จึงเหมาะกับไมโครไพล์?

Dynamic Load Test หรือ PDA Test (มยผ.1252-51, ASTM D4945) วัดกำลังรับน้ำหนักของเสาเข็มด้วยการปล่อยตุ้มกระแทกหัวเสาเข็ม แล้วอ่านสัญญาณจากหัววัดความเครียดและความเร่งที่ติดข้างเสาเข็ม วิธีนี้ตอบโจทย์ไมโครไพล์ได้ตรงกว่า เพราะ

  • ตอบคำถามที่เจ้าของบ้านอยากรู้จริง ๆ คือ “เสาเข็มรับน้ำหนักได้ตามที่ออกแบบไหม” ไม่ใช่แค่เนื้อเสาเข็มสมบูรณ์หรือไม่
  • พลังงานจากตุ้มกระแทกสูงกว่าค้อนเคาะมาก คลื่นจึงวิ่งถึงปลายเสาเข็มได้แม้เสาเข็มจะชะลูด
  • ได้ค่าบ่งชี้ความเสียหายของเสาเข็ม (BTA หรือ Beta) จากการวิเคราะห์ชุดเดียวกัน หากรอยเชื่อมแยกจนถ่ายแรงไม่ได้ จะเห็นผลทั้งในสัญญาณและในค่ากำลังรับน้ำหนักที่ตกลง

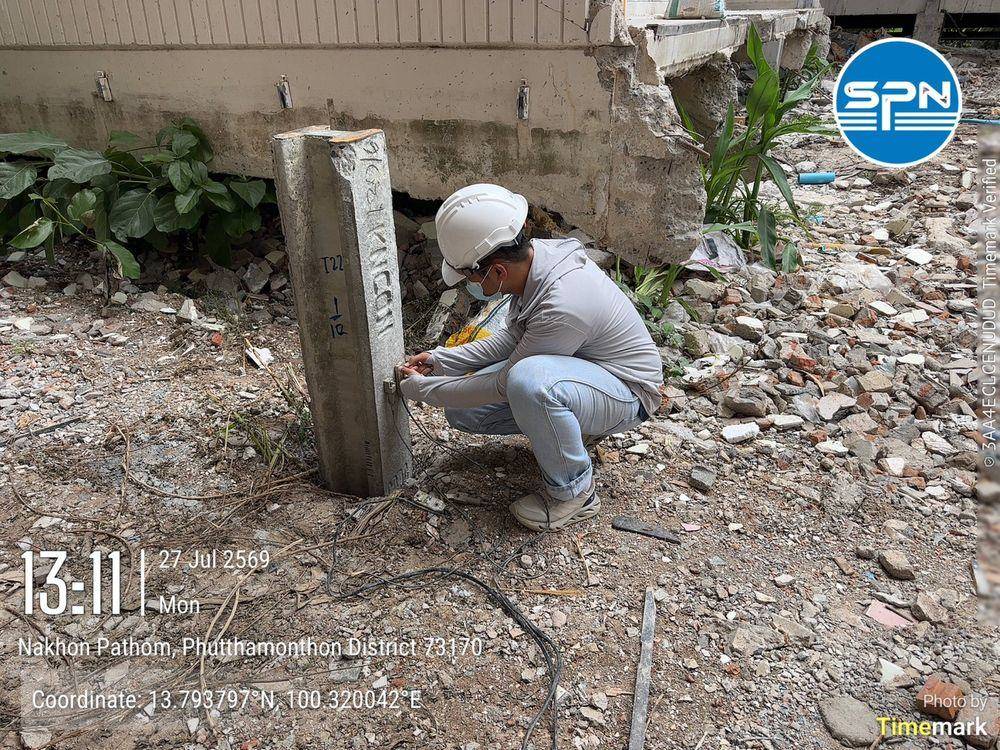

วิศวกร SPN ติดตั้งหัววัดความเครียดและความเร่งที่หัวเสาเข็มไมโครไพล์ ข้างบ้านที่กำลังรื้อเพื่อต่อเติม
การทำ PDA Test เริ่มจากติดตั้งหัววัดความเครียดและความเร่งที่ข้างหัวเสาเข็ม แล้วปล่อยตุ้มกระแทกเพื่อวัดกำลังรับน้ำหนักจริง ทำได้แม้ในพื้นที่แคบข้างบ้านเดิม (หน้างานต่อเติม อ.พุทธมณฑล จ.นครปฐม — ภาพ: SPN Soil Engineering)

เกณฑ์การสุ่มจำนวนต้นดูเพิ่มได้ที่บทความ ต้องทดสอบเสาเข็มกี่ต้น ส่วนการเลือกวิธีและจำนวนต้นควรปรึกษาวิศวกรของ SPN ผ่านบริการทดสอบเสาเข็ม เพื่อให้เหมาะกับหน้างานจริง

แล้วจะตรวจรอยเชื่อมและความยาวเสาเข็มอย่างไร?

คำตอบคือควบคุมคุณภาพที่หน้างานระหว่างตอกทุกต้น เมื่อไม่ใช้ Seismic Test บันทึกจากการตอกคือหลักฐานหลักเรื่องรอยเชื่อมและความยาวของเสาเข็ม ประกอบด้วย

  • ตรวจรอยเชื่อมด้วยสายตาทุกท่อน ก่อนตอกท่อนถัดไป แนวเชื่อมต้องเต็ม ไม่มีรูพรุนหรือรอยไหม้ และช่างเชื่อมมีคุณสมบัติตามที่กำหนด
  • จดจำนวนท่อนและความยาวสะสม เพื่อยืนยันว่าเสาเข็มลงลึกตามแบบ
  • บันทึก Blow Count หรือระยะจมช่วงสุดท้าย (Final Set) ซึ่งบ่งชี้ว่าปลายเสาเข็มถึงชั้นดินแข็งแล้ว
  • ตรวจรอยเชื่อมแบบไม่ทำลายเพิ่ม เมื่องานมีความสำคัญสูงและวิศวกรกำหนด เช่น การตรวจสอบโดยวิธีไม่ทำลาย ด้วยสารแทรกซึม (Dye Penetrant) หรืออัลตราโซนิก

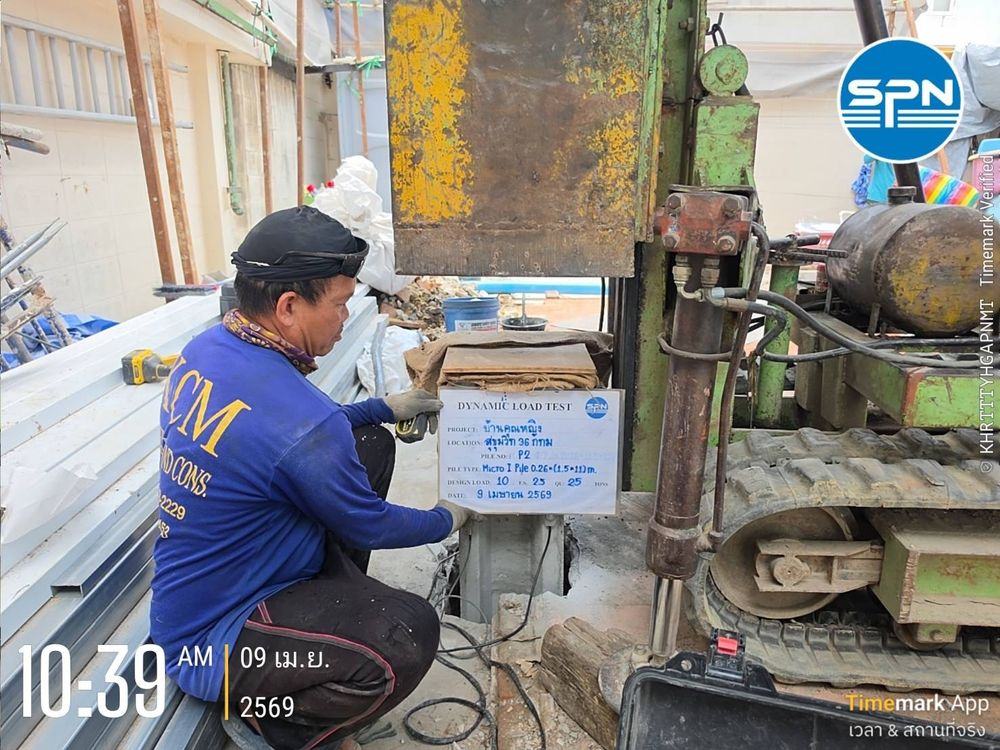

ทีมงานทดสอบ Dynamic Load Test เสาเข็มไมโครไพล์งานต่อเติมบ้าน ป้ายระบุ Micro I Pile 0.26 เมตร ยาว 1.5 เมตร 11 ท่อน
งานต่อเติมบ้านหลังนี้ใช้ไมโครไพล์ 0.26 × (1.5 × 11) เมตร คือท่อนละ 1.50 เมตร ต่อกัน 11 ท่อน ยาวรวม 16.5 เมตร เท่ากับมีรอยเชื่อม 10 จุด จึงบันทึกจำนวนท่อนและตรวจรอยเชื่อมระหว่างตอก แล้วยืนยันกำลังรับน้ำหนักด้วย PDA Test (ภาพ: SPN Soil Engineering)
ข้อยกเว้น

ข้อแนะนำข้างต้นเป็นหลักทั่วไปสำหรับไมโครไพล์ท่อนสั้นที่ใช้กันในงานต่อเติมบ้าน หากเป็นเสาเข็มขนาดเล็กที่หล่อหรือติดตั้งเป็นท่อนเดียวยาวต่อเนื่อง Low Strain ก็ยังใช้ได้ตามปกติ การตัดสินใจสุดท้ายขึ้นกับดุลยพินิจของวิศวกรผู้รับผิดชอบโครงการที่เห็นสภาพหน้างานจริง

ภาพสามมิติด้านล่างเรียงลำดับงานบนที่ดินแคบข้างบ้าน ระหว่างตอกให้เชื่อมและตรวจรอยต่อทุกท่อนพร้อมจดจำนวนท่อน จากนั้นทดสอบ PDA บนเสาเข็มต้นตัวแทนก่อนเทฐานราก อ่านคู่กับกรอบขวาที่เรียงขั้นตอนตั้งแต่ถามวิศวกรผู้ออกแบบจนถึงออกรายงาน

แบบจำลอง 3 มิติ หน้างานต่อเติมบ้านบนที่ดินแคบ ตอกไมโครไพล์ทีละท่อนด้วยปั้นจั่นขาหยั่ง เชื่อมรอยต่อทุกท่อน และทดสอบ PDA บนเสาเข็มต้นตัวแทน ภาพสามมิติเชิงแนวคิดของที่ดินแคบที่มีรั้วบ้านข้างเคียงด้านหลังและด้านข้าง บ้านเดิมสองชั้นหลังคาจั่วอยู่ด้านซ้าย พื้นที่ต่อเติมอยู่ถัดไปทางขวา ล้อมด้วยเส้นประสีส้ม มีตำแหน่งเสาเข็มไมโครไพล์สองแถว แถวละสามต้น ด้านหลังขวามีปั้นจั่นขาหยั่งพร้อมตุ้มตอกแขวนอยู่ ท่อนเสาเข็มท่อนใหม่ตั้งอยู่บนท่อนที่ตอกลงไปแล้ว ช่างเชื่อมกำลังเชื่อมรอยต่อระหว่างท่อน มีประกายไฟที่รอยต่อ ด้านขวาสุดมีกองท่อนเสาเข็มสั้นรอตอก ท่อนละประมาณ 1.50 เมตร เสาเข็มต้นหน้าซ้ายที่ตอกเสร็จแล้วถูกใช้ทดสอบ Dynamic Load Test (PDA) มีโครงนำและตุ้มกระแทกอยู่เหนือหัวเข็ม ติดหัววัดความเครียดและความเร่งที่ข้างหัวเข็ม สายสัญญาณต่อไปยังเครื่อง PDA ที่มีวิศวกรยืนดูผล หน้าตัดดินด้านหน้าแสดงชั้นดินเหนียวอ่อนและชั้นดินแข็ง เสาเข็มแถวหน้ามีขีดรอยเชื่อมถี่ตลอดความยาว กรอบด้านขวาเรียงขั้นตอนตัดสินใจ หนึ่ง ถามวิศวกรผู้ออกแบบให้กำหนดวิธี จำนวนต้น และเกณฑ์รับน้ำหนัก สอง ระหว่างตอกตรวจรอยเชื่อมทุกท่อน จดจำนวนท่อนและ Final Set ทุกต้น สาม หลังตอกเสร็จและก่อนเทฐานรากทดสอบ PDA บนต้นตัวแทนเพื่อยืนยันกำลังรับน้ำหนัก สี่ ออกรายงานรับรองโดยวิศวกรที่มีใบอนุญาต ใช้ประกอบการยื่นขออนุญาตต่อเติม และหมายเหตุว่า Seismic Integrity Test ไม่แนะนำกับไมโครไพล์ท่อนสั้นเพราะรอยเชื่อมถี่จนแปลผลไม่ได้ แบบจำลอง 3 มิติ (3D): หน้างานต่อเติมบ้านบนไมโครไพล์ แผนภาพไม่ตามมาตราส่วน บ้านเดิม 2 ชั้น ติดรั้วบ้านข้างเคียง พื้นที่ต่อเติม (เส้นประส้ม) ตำแหน่งเข็ม 2 แถว · ตัวอย่าง 2 ปั้นจั่นขาหยั่ง ตุ้มตอกทีละท่อน 2 เชื่อมรอยต่อ ทุกท่อน ก่อนตอกต่อ กองท่อนเข็มสั้น ~1.50 ม./ท่อน 3 PDA บนต้นตัวแทน หัววัด → เครื่อง PDA หน้าตัด: รอยเชื่อมถี่ตลอดต้น (ความลึกย่อส่วน) ดินเหนียวอ่อน ชั้นดินแข็ง ขั้นตอนตัดสินใจ 1 ถามวิศวกรผู้ออกแบบ กำหนดวิธี · จำนวนต้น และเกณฑ์รับน้ำหนัก 2 ระหว่างตอก: ทุกต้น ตรวจรอยเชื่อมทุกท่อน จดจำนวนท่อน + Final Set 3 หลังตอก ก่อนเทฐานราก PDA บนต้นตัวแทน พบปัญหา ยังแก้/เสริมเข็มได้ 4 ออกรายงาน รับรองโดยวิศวกร (กว.) ใช้ประกอบการยื่นขออนุญาต Seismic (Low Strain) ไม่แนะนำกับไมโครไพล์ รอยเชื่อมถี่ทุก ~1.50 ม. คลื่นสะท้อนกลบ Defect จริง ภาพเชิงแนวคิด ไม่ใช่ผังเสาเข็มจริง ไม่ใช่คำแนะนำเฉพาะหน้างาน
แบบจำลอง 3 มิติเชิงแนวคิด: ปั้นจั่นขาหยั่งตอกไมโครไพล์ทีละท่อน เชื่อมและตรวจรอยต่อทุกท่อนก่อนตอกต่อ แล้วทดสอบ PDA บนต้นตัวแทนหลังตอกเสร็จและก่อนเทฐานราก จำนวนต้นและเกณฑ์รับน้ำหนักให้วิศวกรผู้ออกแบบกำหนด — ไม่ใช่ผังเสาเข็มจริง

ทดสอบเสาเข็มไมโครไพล์คุ้มไหมสำหรับงานต่อเติมบ้าน?

คุ้มครับ เมื่อเทียบกับความเสียหายที่อาจเกิดขึ้น PDA Test ราคาประมาณ 5,500 บาท/ต้น และมักสุ่มทดสอบเพียงบางต้นตามที่วิศวกรกำหนด ส่วนการซ่อมบ้านทรุด รื้อโครงสร้างส่วนต่อเติม หรือเสริมฐานรากใหม่ มักแพงกว่าค่าทดสอบหลายเท่าและกระทบการอยู่อาศัยระหว่างซ่อม

ช่วงเวลาที่คุ้มที่สุดคือหลังตอกเสาเข็มเสร็จและก่อนเทฐานราก เพราะถ้าพบเสาเข็มมีปัญหา ยังแก้ไขหรือตอกเสริมได้ก่อนสร้างทับ

หากบ้านของคุณมีอาการทรุดอยู่แล้วก่อนต่อเติม ควรอ่านเพิ่มเรื่อง บ้านทรุด ต่อเติมบ้าน ทำไมต้องเจาะสำรวจดินก่อน ประกอบด้วย

นอกจากนี้ รายงานผลทดสอบรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร พร้อมลายเซ็นและเลขทะเบียน ใช้ประกอบการยื่นขออนุญาตต่อเติมกับหน่วยงานที่เกี่ยวข้องได้ และเป็นหลักฐานผลทดสอบที่ตรวจสอบย้อนหลังได้

หมายเหตุราคา

ราคาข้างต้นยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน สำหรับราคาสุทธิของหน้างานคุณ ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชม.

สรุป: ต่อเติมบนไมโครไพล์ควรทดสอบอย่างไร?

ต่อเติมบ้านที่ตอกเสาเข็มไมโครไพล์ควรทดสอบเสาเข็ม โดยเฉพาะในพื้นที่ดินอ่อนกรุงเทพฯ และควรเลือกวิธีให้ถูก Dynamic Load Test (PDA) เหมาะกับไมโครไพล์ เพราะยืนยันกำลังรับน้ำหนักได้จริงและให้ค่าบ่งชี้ความเสียหายของเสาเข็มมาด้วย ส่วน Seismic Integrity Test ไม่แนะนำ เพราะไมโครไพล์ตอกทีละท่อนราว 1.50 เมตร รอยเชื่อมที่ถี่ทำให้คลื่นสะท้อนจากรอยต่อกลบสัญญาณความเสียหายจริง ควบคู่กันต้องตรวจรอยเชื่อมและบันทึกการตอกที่หน้างานให้ครบทุกต้น ค่าทดสอบที่คิดเป็นรายต้นช่วยลดความเสี่ยงบ้านทรุดและร้าว ซึ่งแก้ทีหลังแพงกว่าหลายเท่า
