ข้อพิพาทกับอาคารข้างเคียงเป็นความเสี่ยงที่แพงที่สุดอย่างหนึ่งของงานก่อสร้างในเมือง เพราะหยุดงานได้ทันทีแม้มูลค่าความเสียหายจริงจะไม่มาก ต้นเหตุส่วนใหญ่ไม่ใช่การพิสูจน์ว่าใครผิด แต่คือ ไม่มีใครมีหลักฐานว่าอาคารหลังนั้นสภาพเป็นอย่างไรก่อนงานเริ่ม บทความนี้สรุปว่าต้องบันทึกอะไร ทำผังรอยร้าวและติดเครื่องมือวัดอย่างไร ต้องสำรวจไกลแค่ไหน และรายงานแบบใดจึงใช้ได้จริงตอนเจรจา

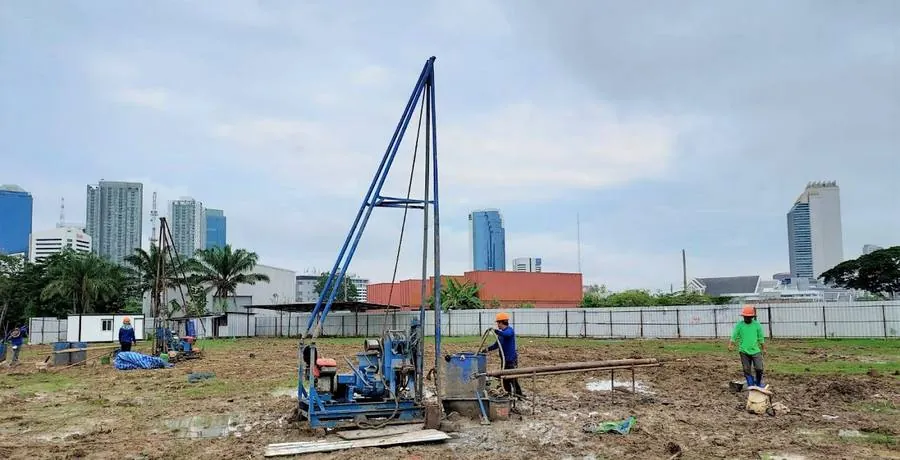

โครงการก่อสร้างอาคารสูงในกรุงเทพฯ ที่มีอาคารข้างเคียงติดแนวเขตที่ดิน
งานก่อสร้างในเมืองที่มีอาคารข้างเคียงชิดแนวเขตที่ดิน — สภาพแบบนี้ควรบันทึกหลักฐานสภาพอาคารรอบข้างไว้ก่อนนำเครื่องจักรเข้าพื้นที่

Dilapidation Survey คืออะไร และทำตอนไหน?

Dilapidation Survey คือการสำรวจและบันทึกสภาพความเสียหายเดิมของอาคารข้างเคียงไว้เป็นหลักฐาน ก่อนเริ่มกิจกรรมก่อสร้างที่อาจทำให้เกิดการสั่นสะเทือนหรือการเคลื่อนตัวของดิน ในไทยมักเรียกกันว่า "การสำรวจสภาพอาคารข้างเคียง" หรือ "การตรวจสภาพก่อนตอกเสาเข็ม" ซึ่งเป็นงานเดียวกัน

ช่วงเวลาที่ถูกต้องคือ ก่อนนำเครื่องจักรหนักเข้าพื้นที่ ไม่ใช่หลังตอกเสาเข็มไปแล้วสองสามต้น เพราะหลักฐานที่เก็บหลังงานเริ่มจะถูกโต้แย้งได้ทันทีว่ารอยร้าวนั้นอาจเกิดจากงานช่วงแรกไปแล้ว

กิจกรรมที่ควรสำรวจก่อนเสมอมี 5 กลุ่ม เพราะทำให้ดินรอบข้างเคลื่อนตัวได้แม้ควบคุมงานดีแล้ว

  • งานตอกเสาเข็ม
  • งานเจาะเสาเข็มขนาดใหญ่
  • งานขุดดินลึกและงานกำแพงกันดิน
  • งานรื้อถอนอาคาร
  • งานที่ต้องลดระดับน้ำใต้ดิน

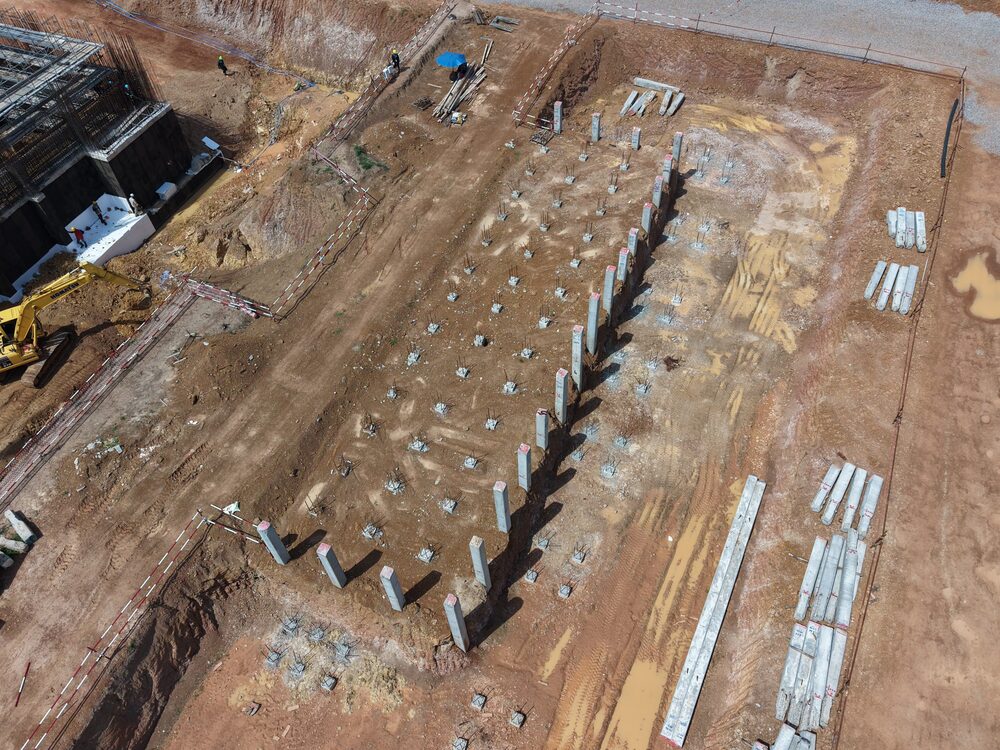

ภาพมุมสูงงานตอกเสาเข็มคอนกรีตอัดแรง แสดงหัวเสาเข็มที่ตอกแล้วเป็นแถวและเสาเข็มที่กองรออยู่ริมพื้นที่ก่อสร้าง
งานตอกเสาเข็มเป็นกิจกรรมที่ถ่ายพลังงานลงดินมากที่สุดในช่วงต้นโครงการ — ต้องบันทึกสภาพอาคารข้างเคียงให้เสร็จก่อนเสาเข็มต้นแรกลง (ภาพ: SPN Soil Engineering)

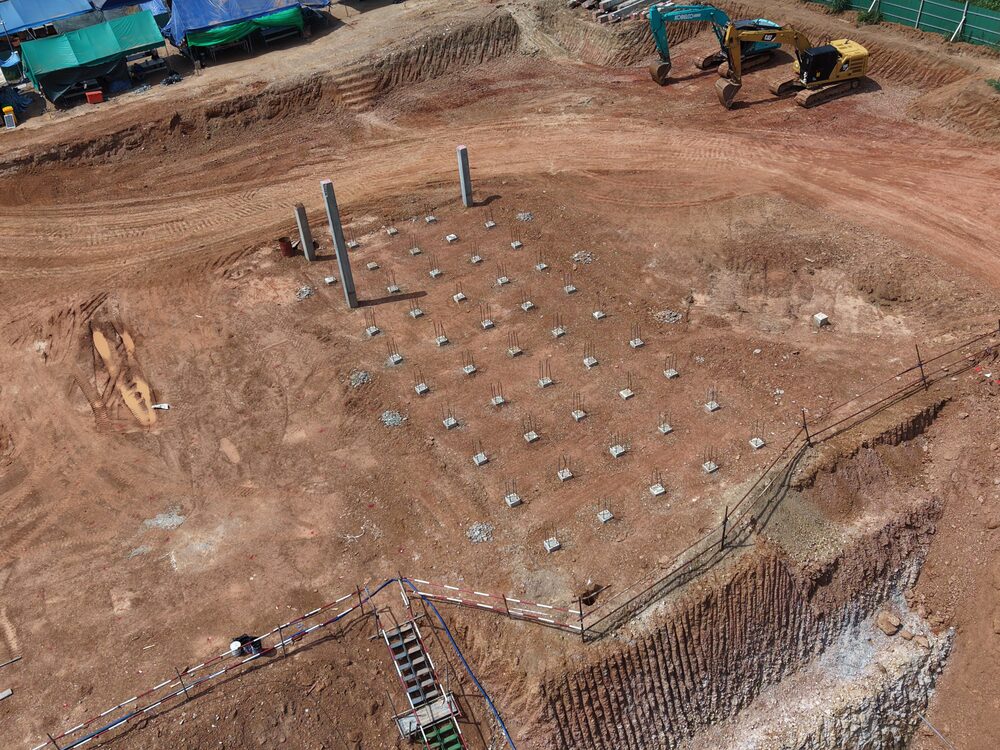

ภาพมุมสูงงานขุดดินและตัดหัวเสาเข็มเพื่อทำฐานราก มีแนวดินขุดสูงชันอยู่ริมพื้นที่และรถขุดทำงานด้านบน
งานขุดดินลึกทำให้ดินข้างเคียงคลายตัวและเคลื่อนเข้าหาบ่อขุด แม้ไม่มีการสั่นสะเทือน อาคารรอบข้างก็ทรุดตัวต่างระดับได้

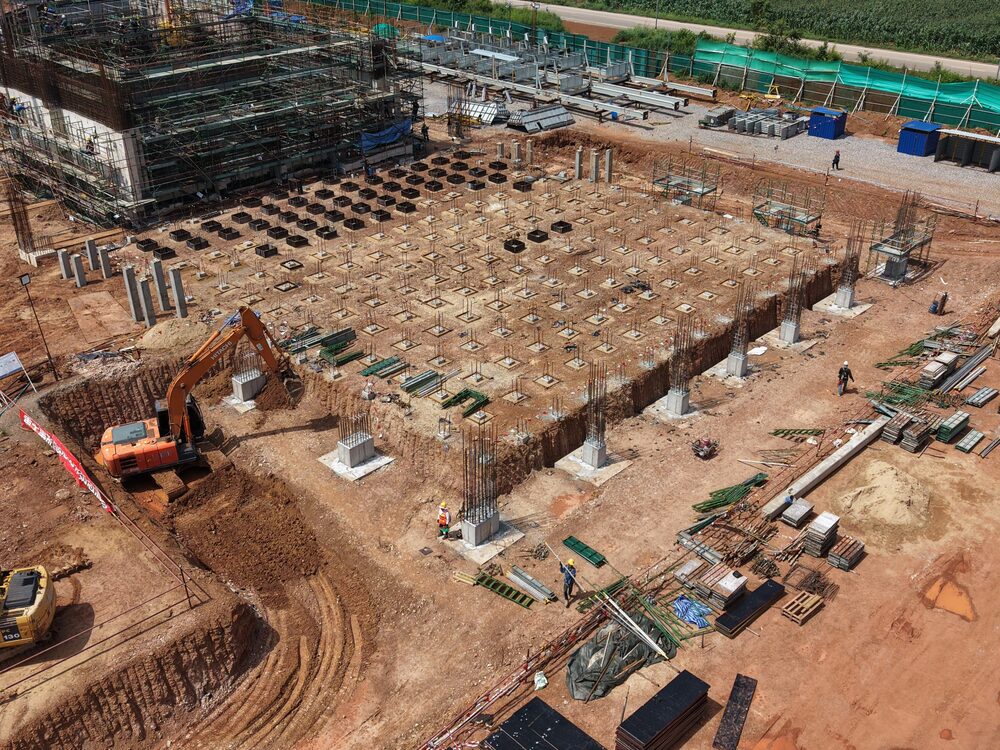

ภาพมุมสูงพื้นที่ก่อสร้างที่ตัดหัวเสาเข็มและเตรียมฐานรากจำนวนมาก โดยมีอาคารที่กำลังก่อสร้างอยู่ติดขอบพื้นที่
พื้นที่ที่มีงานฐานรากหนาแน่นและมีอาคารอยู่ติดขอบเขต ควรกำหนดจุดสำรวจและจุดติดเครื่องมือวัดไว้ตั้งแต่ขั้นวางแผนงาน

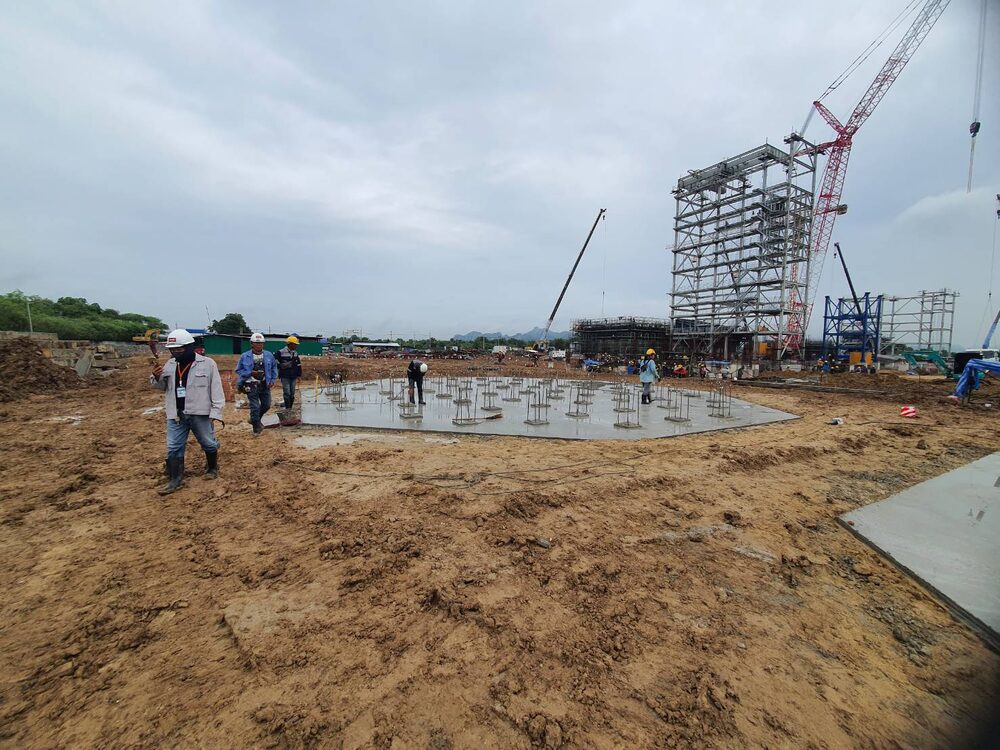

ทีมวิศวกรและช่างเดินตรวจงานฐานรากที่เทคอนกรีตหยาบแล้ว โดยมีเครนและโครงสร้างเหล็กของโครงการอยู่ด้านหลัง
การเดินตรวจพื้นที่ร่วมกันระหว่างทีมงาน ช่วยให้เห็นว่ากิจกรรมช่วงใดจะเข้าใกล้แนวเขตที่ดินและควรเพิ่มรอบติดตามอาคารข้างเคียง

ทำไมต้องทำ ทั้งที่กฎหมายไม่ได้บังคับตรง ๆ?

เพราะเมื่อเกิดข้อเรียกร้อง ฝ่ายที่ไม่มีหลักฐานสภาพเดิมแทบแยกไม่ได้ว่ารอยไหนเก่ารอยไหนใหม่ ในทางกฎหมาย ความรับผิดจากการก่อสร้างที่ทำให้ทรัพย์สินผู้อื่นเสียหายอยู่ในกรอบเรื่องละเมิดตาม ประมวลกฎหมายแพ่งและพาณิชย์ มาตรา 420 ซึ่งผู้เสียหายต้องพิสูจน์ว่ามีความเสียหายเกิดขึ้นจริงและเกิดจากการกระทำของอีกฝ่าย

แต่ในทางปฏิบัติ เมื่อบ้านข้างเคียงมีรอยร้าวขึ้นระหว่างที่มีการตอกเสาเข็มอยู่หน้าบ้าน ความเห็นของทุกคนจะเอนไปทางเดียวกันทันที ผลที่ตามมามักเป็นการหยุดงานเพื่อเจรจา และจ่ายเพื่อให้งานเดินต่อได้

💡 มูลค่าที่แท้จริงของเอกสารชุดนี้

รายงานสำรวจอาคารข้างเคียงไม่ได้ทำให้ความเสียหายไม่เกิด แต่ทำให้ ขอบเขตความรับผิดชัดเจน ฝ่ายก่อสร้างรับผิดเฉพาะส่วนที่เพิ่มขึ้นจริง และเจ้าของอาคารข้างเคียงก็ได้รับการชดเชยในส่วนที่เสียหายจริง ซึ่งเป็นจุดที่ทำให้การเจรจาจบได้เร็วกว่าการเถียงกันด้วยความรู้สึก

รายงานสำรวจอาคารข้างเคียงต้องบันทึกอะไรบ้าง?

รายงานที่ใช้งานได้จริงต้องตอบได้ 3 คำถาม คือ สำรวจอาคารไหน สภาพวันนั้นเป็นอย่างไร และสำรวจเมื่อไหร่ องค์ประกอบที่ควรมีสรุปได้ 7 หัวข้อดังตาราง

← เลื่อนดูตารางทั้งหมด →

หัวข้อสิ่งที่ต้องบันทึก
ข้อมูลอาคารที่อยู่ เจ้าของหรือผู้ครอบครอง จำนวนชั้น ระบบโครงสร้างเท่าที่สังเกตได้ ระยะห่างจากแนวงานก่อสร้าง
ภาพถ่ายภาพรวมทั้ง 4 ด้าน ภาพระยะใกล้ของทุกรอยร้าว พร้อมไม้บรรทัดหรือสเกลในภาพ และวันที่ฝังในไฟล์ภาพ
วิดีโอเดินสำรวจคลิปต่อเนื่องไม่ตัดต่อ เดินรอบอาคารและภายในห้องที่เข้าถึงได้ ใช้ยืนยันว่าไม่ได้เลือกถ่ายเฉพาะบางจุด
ผังรอยร้าว (Crack Map)ตำแหน่ง ทิศทาง ความยาว และความกว้างของรอยร้าวแต่ละเส้น ระบุหมายเลขกำกับให้ตรงกับภาพถ่าย
ความเอียงและการทรุดค่าดิ่งของผนังหรือเสา ระดับพื้นที่ต่างกัน รอยแยกระหว่างพื้นกับผนัง ร่องรอยประตูหน้าต่างปิดไม่สนิท
งานระบบและส่วนประกอบกระเบื้องแตกร้าว รอยรั่วซึม ท่อประปาและรางน้ำที่มีร่องรอยเดิม รั้วและพื้นทางเดินรอบอาคาร
การรับรองวันที่สำรวจ ชื่อและลายเซ็นผู้สำรวจ และหากเป็นไปได้ให้เจ้าของอาคารข้างเคียงลงนามรับทราบร่วม

หัวข้อสุดท้ายมักถูกมองข้าม การให้เจ้าของอาคารข้างเคียงลงนามรับทราบการสำรวจ ทำให้รายงานเปลี่ยนจาก "เอกสารที่ฝ่ายก่อสร้างทำเอง" เป็น "เอกสารที่ทั้งสองฝ่ายรับรู้ร่วมกัน" ซึ่งมีน้ำหนักต่างกันมากในชั้นเจรจา

Crack Map และ Crack Gauge ทำอย่างไร?

Crack Map คือผังที่ระบุตำแหน่งและขนาดของรอยร้าวทุกเส้นบนอาคาร ณ วันสำรวจ ส่วน Crack Gauge คือเครื่องมือที่ติดคร่อมรอยร้าวเพื่ออ่านค่าการเปลี่ยนแปลงความกว้างเป็นระยะ อย่างแรกตอบว่า "วันนั้นมีอะไรอยู่บ้าง" อย่างที่สองตอบว่า "รอยนั้นยังขยับอยู่ไหม" ซึ่งเป็นคนละคำถามและต้องใช้คู่กัน

วิธีทำ Crack Map ที่ใช้ได้จริงคือเขียนหมายเลขกำกับรอยร้าวลงบนผนังด้วยดินสอหรือสติกเกอร์ ถ่ายภาพให้เห็นทั้งหมายเลขและสเกลวัดในเฟรมเดียวกัน แล้วบันทึกความกว้างด้วยแผ่นเทียบขนาดรอยร้าว (crack width gauge card) การมีหมายเลขกำกับทำให้กลับมาถ่ายซ้ำจุดเดิมได้ตรงกันในรอบถัดไป

ส่วน Crack Gauge แบบแผ่นทาบ (tell-tale) จะยึดสองฝั่งของรอยร้าวไว้กับผนัง แล้วอ่านค่าการเลื่อนของสเกลตามรอบที่กำหนด เช่น ทุกสัปดาห์ระหว่างงานตอกเสาเข็ม ค่าที่นิ่งแปลว่าเป็นรอยเดิมที่หยุดเคลื่อนแล้ว ค่าที่เพิ่มขึ้นต่อเนื่องคือสัญญาณที่ต้องแจ้งวิศวกรผู้รับผิดชอบโครงการทันที

การติดตามรอยร้าวของอาคารข้างเคียงด้วย Crack Gauge แบบแผ่นทาบ และการอ่านแนวโน้มค่าระหว่างงานตอกเสาเข็ม ภาพซ้ายเป็นผนังอาคารข้างเคียงที่มีรอยร้าวหมายเลข C-01 ติด Crack Gauge แบบแผ่นทาบสองชั้นคร่อมรอย แผ่นล่างมีสเกลตารางมิลลิเมตรยึดฝั่งซ้ายของรอย แผ่นบนใสมีกากบาทยึดฝั่งขวาของรอย เมื่อรอยขยับ กากบาทจะเลื่อนบนตาราง อ่านได้สองแนว คือการเปิดออกในแนว X และการเฉือนในแนว Y ต้องอ่านค่าตั้งต้นก่อนเครื่องจักรเข้าพื้นที่ แล้วอ่านซ้ำตามรอบที่เวลาใกล้เคียงกันของวัน ภาพขวาเป็นกราฟเชิงแนวคิดของการเปลี่ยนแปลงความกว้างเทียบค่าตั้งต้นตามเวลา แบ่งเป็นช่วงก่อนเริ่มงาน ช่วงตอกเสาเข็ม และหลังงานเสร็จ เส้นสีเขียวแกว่งเล็กน้อยรอบค่าเดิมตามอุณหภูมิ แปลว่ารอยหยุดเคลื่อนแล้ว เส้นสีแดงไต่ขึ้นต่อเนื่องจนแตะเกณฑ์แจ้งเตือนที่วิศวกรกำหนดไว้ล่วงหน้า ต้องแจ้งวิศวกรผู้รับผิดชอบทันที แถบด้านล่างสรุปการติดตามสามชั้น คือ ความสั่นสะเทือนบอกระดับแรงกระทำ Crack Gauge บอกการตอบสนองของอาคาร และหมุดวัดการทรุดหรือ Inclinometer บอกว่าดินและโครงสร้างขยับไปเท่าไร Crack Gauge: รอยร้าวข้างเคียงยังเคลื่อนตัวอยู่หรือไม่ แผนภาพไม่ตามมาตราส่วน ติดคร่อมรอยร้าว C-01 บนผนังอาคารข้างเคียง C-01 1 2 3 X Y ① แผ่นล่าง: สเกลตาราง มม. ยึดฝั่งซ้ายของรอย ② แผ่นบนใส: กากบาท ยึดฝั่งขวาของรอย ③ อ่าน 2 แนว: เปิดออก (X) และเฉือน (Y) อ่านค่าตั้งต้นก่อนเครื่องจักรเข้าพื้นที่ แนวโน้มค่าที่อ่านได้ (ภาพเชิงแนวคิด) ก่อนเริ่มงาน ช่วงตอกเสาเข็ม หลังงานเสร็จ เกณฑ์แจ้งเตือน 0 เวลา Δ ความกว้าง (มม.) → แตะเกณฑ์ → แจ้งวิศวกรทันที แกว่งรอบค่าเดิม = รอยหยุดเคลื่อนแล้ว แกว่งเล็กน้อยตามอุณหภูมิเป็นเรื่องปกติ จึงต้องอ่านค่าที่เวลาใกล้เคียงกันของวัน 1 Vibration (PPV) แรงกระทำอยู่ระดับไหน 2 Crack Gauge อาคารตอบสนองอย่างไร 3 Settlement Point ดิน + อาคารขยับเท่าไร
หลักการติดตามรอยร้าว — แผ่นทาบวัดได้เฉพาะการเปลี่ยนแปลงระยะระหว่างสองฝั่งของรอยเทียบกับค่าอ่านตั้งต้น ไม่ใช่ความกว้างสัมบูรณ์ของรอยร้าว ค่าที่แกว่งเล็กน้อยรอบค่าเดิมคือรอยที่หยุดเคลื่อนแล้ว ส่วนค่าที่ไต่ขึ้นต่อเนื่องจนแตะเกณฑ์ที่วิศวกรกำหนดไว้ล่วงหน้า คือจุดที่ต้องแจ้งผู้รับผิดชอบโครงการ

ต้องสำรวจอาคารในรัศมีเท่าไหร่?

ไม่มีตัวเลขรัศมีเดียวที่ใช้ได้กับทุกโครงการ ขอบเขตขึ้นกับชนิดของกิจกรรม พลังงานที่ใส่ลงดิน ความลึกของงานขุด ชั้นดินในพื้นที่ และความเปราะบางของอาคารข้างเคียงเอง อาคารเก่าฐานรากตื้นบนดินอ่อนได้รับผลกระทบไกลกว่าอาคารใหม่ที่มีเสาเข็มลึก

แนวทางที่ใช้กันในทางปฏิบัติคือเริ่มจากอาคารที่ติดแนวเขตที่ดินทุกหลัง แล้วขยายออกไปครอบคลุมอาคารในระยะประมาณ 30–50 เมตรจากแนวงานตอกเสาเข็มหรือขอบงานขุด จากนั้นปรับขอบเขตตามสภาพจริง เช่น มีอาคารเก่าหรืออาคารอนุรักษ์อยู่ไกลกว่านั้นก็ควรรวมเข้ามาด้วย

แบบจำลอง 3 มิติ ขอบเขตการสำรวจอาคารข้างเคียงรอบพื้นที่ก่อสร้าง และตำแหน่งเครื่องมือติดตามระหว่างงานตอกเสาเข็ม (ภาพเชิงแนวคิด) ภาพสามมิติเชิงแนวคิดของพื้นที่ก่อสร้างที่มีปั้นจั่นตอกเสาเข็มอยู่กลางภาพบนก้อนดินที่ตัดให้เห็นชั้นดินอ่อนและเสาเข็มที่ตอกแล้ว ล้อมด้วยอาคารข้างเคียงสี่หลัง อาคารพาณิชย์สองชั้นทางซ้ายอยู่ติดแนวเขตที่ดิน เป็นกลุ่มที่ต้องสำรวจทุกหลัง บนผนังด้านที่หันเข้าหางานก่อสร้างมีรอยร้าวพร้อมหมายเลขกำกับ C-01 มีแผ่นวัดรอยร้าวติดคร่อมรอย และมีเครื่องวัดความเอียงติดบนผนัง ที่โคนผนังมีเครื่องวัดความสั่นสะเทือนวางบนพื้น และมีหมุดวัดการทรุดตัวที่มุมอาคาร ในหน้าตัดดินระหว่างอาคารกับแนวงานมีท่อ Inclinometer ฝังลงไปในดิน และมีเส้นโค้งประแสดงคลื่นสั่นสะเทือนแผ่จากเสาเข็มไปหาอาคาร เส้นประสีน้ำเงินบนพื้นแสดงขอบเขตระยะประมาณ 30 ถึง 50 เมตรจากแนวงาน ซึ่งครอบคลุมอาคารสี่ชั้นด้านหลังและบ้านชั้นเดียวทางขวา ส่วนบ้านไม้เก่าทางซ้ายสุดอยู่นอกเส้นประแต่ถูกรวมเข้ามาเพราะเป็นอาคารเก่าที่เปราะบาง มีผู้สำรวจยืนถ่ายภาพผนังอาคาร กรอบด้านขวาแบ่งรายการเป็นสองกลุ่ม คือ ก่อนเริ่มงาน ได้แก่ ภาพถ่ายและวิดีโอทั้งสี่ด้าน กับผังรอยร้าวที่มีหมายเลขกำกับ และระหว่างก่อสร้าง ได้แก่ แผ่นวัดรอยร้าว การวัดความสั่นสะเทือน หมุดวัดการทรุดตัวกับเครื่องวัดความเอียง และ Inclinometer ที่ขอบงานขุด แถบล่างสรุปลำดับการกำหนดขอบเขตสามขั้น คือ อาคารติดแนวเขตทุกหลัง อาคารในระยะประมาณ 30 ถึง 50 เมตร และอาคารเก่าหรือเปราะบางที่อยู่ไกลกว่านั้น ระยะจริงต้องกำหนดโดยวิศวกรของโครงการ แบบจำลอง 3 มิติ (3D): สำรวจหลังไหน ติดเครื่องมือตรงไหน แผนภาพไม่ตามมาตราส่วน 1 2 3 4 5 5 6 พื้นที่ก่อสร้าง ตอกเสาเข็ม · ขุดดินลึก · รื้อถอน ติดแนวเขตที่ดิน สำรวจทุกหลัง อาคารเก่า / เปราะบาง อยู่นอกระยะ ก็ควรรวมเข้ามา ระยะ ~30–50 ม. จากแนวงาน จุดตั้งต้นของขอบเขต คลื่นสั่นสะเทือน + ดินเคลื่อนตัว ก่อนเริ่มงาน · บันทึกสภาพเดิม 1 ภาพถ่าย + วิดีโอ 4 ด้าน ลงวันที่ · มีสเกลในภาพ 2 Crack Map หมายเลขรอยร้าว เช่น C-01 ระหว่างก่อสร้าง · ติดตาม 3 Crack Gauge รอยเดิมยังขยับหรือไม่ 4 วัดความสั่นสะเทือน (PPV) แรงกระทำอยู่ระดับไหน 5 หมุดวัดทรุด + Tiltmeter อาคารทรุด / เอียงเท่าไร 6 Inclinometer ดินข้างงานขุดเคลื่อนตัว 1 ติดแนวเขตที่ดิน สำรวจทุกหลัง 2 ระยะ ~30–50 ม. จากแนวตอกเข็ม / ขอบงานขุด 3 อาคารเก่า · เปราะบาง ไกลกว่านั้นก็รวมเข้ามา ภาพเชิงแนวคิด · ตำแหน่งและระยะในภาพเป็นค่าสมมติ ขอบเขตและเกณฑ์เตือนจริงกำหนดโดยวิศวกรผู้รับผิดชอบโครงการ
ภาพ 3 มิติเชิงแนวคิด — ขอบเขตเริ่มจากอาคารที่ติดแนวเขตทุกหลัง ขยายไปถึงระยะประมาณ 30–50 เมตร และรวมอาคารเก่าที่เปราะบางแม้อยู่ไกลกว่านั้น ส่วนหมายเลข 1–6 คือสิ่งที่บันทึกก่อนเริ่มงานและเครื่องมือที่ใช้ติดตามระหว่างก่อสร้าง ระยะและตำแหน่งในภาพเป็นค่าสมมติ

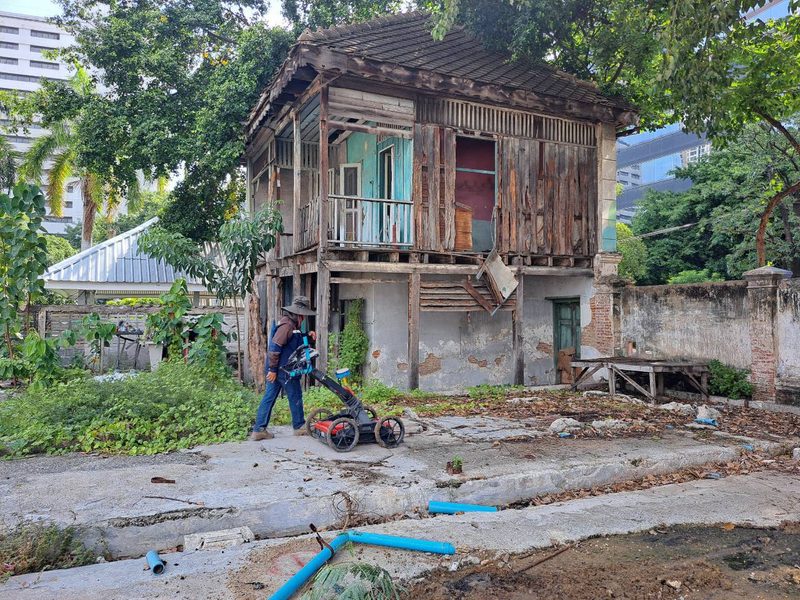

เจ้าหน้าที่ SPN สำรวจพื้นที่ก่อสร้างที่มีบ้านไม้เก่าตั้งอยู่ติดแนวเขตที่ดิน
อาคารเก่าฐานรากตื้นที่ติดแนวเขตที่ดินคือหลังแรกที่ต้องอยู่ในรายการสำรวจเสมอ เพราะตอบสนองต่อการสั่นสะเทือนและการเคลื่อนตัวของดินมากกว่าอาคารใหม่ (ภาพจากงานสำรวจใต้ผิวดินของ SPN)
งานสำรวจในพื้นที่ก่อสร้างกลางเมืองที่มีอาคารสูงและอาคารพาณิชย์อยู่โดยรอบ
พื้นที่ก่อสร้างกลางเมืองมีทั้งอาคารสูงและอาคารเตี้ยรอบด้าน ขอบเขตการสำรวจจึงต้องไล่ทีละหลังตามระยะและความเปราะบาง ไม่ใช่ใช้รัศมีเดียวครอบทั้งหมด
⚠️ ขอบเขตต้องมาจากวิศวกรของโครงการ

ตัวเลขระยะข้างต้นเป็นเพียงจุดตั้งต้นสำหรับวางแผน ไม่ใช่เกณฑ์ที่ใช้แทนการประเมินเฉพาะโครงการ ขอบเขตการสำรวจจริงควรกำหนดโดยวิศวกรผู้รับผิดชอบ โดยพิจารณาร่วมกับข้อมูลชั้นดินจากรายงานเจาะสำรวจดินของโครงการนั้น

ระหว่างก่อสร้างต้องติดตามอะไรเพิ่ม?

ระหว่างก่อสร้างต้องติดตามเพิ่ม 3 ชั้น คือ ค่า Crack Gauge ความสั่นสะเทือน และการเคลื่อนตัวของดินกับโครงสร้าง เพราะการสำรวจก่อนเริ่มงานเป็นเพียงจุดอ้างอิงจุดแรกเท่านั้น

  • อ่านค่า Crack Gauge ตามรอบ — ทำเป็นตารางบันทึกวันที่และค่าที่อ่านได้ พร้อมภาพถ่ายกำกับทุกครั้ง เพื่อให้เห็นแนวโน้ม ไม่ใช่แค่ค่าปลายทาง
  • ตรวจวัดความสั่นสะเทือน — วัดค่าความเร็วอนุภาคสูงสุดที่อาคารข้างเคียงระหว่างงานตอกเสาเข็ม เพื่อดูว่าระดับการสั่นอยู่ในเกณฑ์ที่อ้างอิงหรือไม่ รายละเอียดวิธีวัดและเกณฑ์อ้างอิงอย่าง DIN 4150-3 และ BS 7385-2 อ่านได้ที่ ตอกเสาเข็มแล้วบ้านข้างเคียงร้าว? การตรวจวัดแรงสั่นสะเทือน
  • ติดตามการเคลื่อนตัวของดินและโครงสร้าง — สำหรับงานขุดลึกหรืองานกำแพงกันดิน ควรติดตั้งเครื่องมือวัด เช่น หมุดวัดการทรุดตัว หรือ Inclinometer ดูแนวทางได้ที่หน้า ติดตั้งเครื่องมือวัดทางวิศวกรรม และหากต้องการเปลี่ยนการทรุดตัวและความเอียงของอาคารข้างเคียงให้เป็นตัวเลขที่เทียบเกณฑ์เตือนได้ อ่านวิธีเลือกและวางจุดวัดได้ที่ Settlement Point และ Tiltmeter วัดการทรุด-เอียงของอาคารข้างเคียง
เจ้าหน้าที่ SPN ทำงานสำรวจในช่องแคบระหว่างอาคารข้างเคียงกับแนวรั้วพื้นที่ก่อสร้าง
ช่องว่างแคบระหว่างอาคารข้างเคียงกับแนวเขตงานคือจุดที่เข้าถึงยากที่สุด แต่เป็นตำแหน่งที่ต้องมีทั้งภาพถ่ายก่อนเริ่มงานและรอบติดตามระหว่างก่อสร้าง (ภาพ: SPN Soil Engineering)

สามชั้นนี้ทำงานเสริมกัน ค่าความสั่นสะเทือนบอกว่า "แรงกระทำอยู่ระดับไหน" ค่า Crack Gauge บอกว่า "อาคารตอบสนองอย่างไร" ส่วนเครื่องมือวัดการเคลื่อนตัวบอกว่า "ดินและโครงสร้างขยับไปเท่าไหร่แล้ว" การมีครบทั้งสามทำให้อธิบายเหตุการณ์ได้เป็นลำดับ แทนที่จะเดาย้อนหลัง

เมื่อเกิดข้อพิพาท ใช้เอกสารชุดนี้อย่างไร?

ใช้เป็นภาพคู่เทียบ "ก่อน–หลัง" ของจุดเดียวกัน เพื่อแยกรอยเดิมออกจากรอยใหม่ ขั้นตอนที่ทำให้เรื่องจบเร็วมักเป็นลำดับเดียวกันเสมอ

  1. รับเรื่องและลงพื้นที่ทันที — ดูจุดที่ถูกร้องเรียนก่อน ไม่ปฏิเสธก่อนดู
  2. เปิดรายงานสำรวจเดิม — เทียบภาพถ่ายจุดเดียวกันตามหมายเลขรอยร้าว
  3. บันทึกสภาพปัจจุบัน — ถ่ายภาพและวัดความกว้างเพิ่มเป็นชุดใหม่ในวันนั้น
  4. สรุปผลร่วมกัน — ถ้าเป็นรอยเดิม ให้แสดงภาพคู่เทียบพร้อมวันที่ให้เจ้าของอาคารดูโดยตรง ถ้าเป็นรอยใหม่หรือรอยเดิมที่กว้างขึ้น ให้วิศวกรประเมินว่ากระทบความมั่นคงแข็งแรงหรือเป็นเพียงความเสียหายเชิงผิว แล้วจึงกำหนดแนวทางซ่อมและผู้รับผิดชอบ

กรณีที่รอยร้าวอยู่ในตำแหน่งที่น่ากังวล เช่น ที่เสา คาน หรือผนังรับน้ำหนัก ควรตรวจเชิงลึกเพิ่มเติมด้วยวิธีไม่ทำลาย เพื่อดูว่ามีผลถึงเนื้อคอนกรีตและเหล็กเสริมหรือไม่ ดูวิธีที่ใช้ได้ในกรณีนี้ที่ คู่มือ NDT ตรวจสอบโครงสร้างคอนกรีตแบบไม่ทำลาย และหากอาคารข้างเคียงเป็นอาคารเก่าที่มีปัญหาอยู่ก่อน อ่านแนวทางประเมินได้ที่ อาคารเก่าก่อนต่อเติม ต้องตรวจโครงสร้างอะไรบ้าง

✅ สิ่งที่ทำให้รายงานมีน้ำหนัก

ภาพถ่ายที่มีวันที่ฝังในไฟล์ · สเกลวัดปรากฏในภาพระยะใกล้ · หมายเลขกำกับรอยร้าวที่ตรงกันระหว่างผังกับภาพ · ลายเซ็นผู้สำรวจ · และถ้าเป็นไปได้คือลายเซ็นรับทราบของเจ้าของอาคารข้างเคียง องค์ประกอบเหล่านี้ทำให้เอกสารถูกโต้แย้งได้ยากขึ้นมาก

สรุป

การสำรวจอาคารข้างเคียงก่อนก่อสร้างเป็นงานเอกสารที่ต้นทุนต่ำเมื่อเทียบกับความเสี่ยงที่ป้องกันได้ หัวใจอยู่ที่การทำ ก่อน เริ่มงานจริง เก็บภาพให้ครบทุกด้าน ทำผังรอยร้าวที่มีหมายเลขกำกับ และติดเครื่องมือวัดในจุดที่น่ากังวลเพื่อดูแนวโน้มระหว่างทาง

เมื่อมีข้อเรียกร้อง สิ่งที่ทำให้เรื่องจบไม่ใช่การยืนยันว่า "เราทำงานถูกต้อง" แต่คือภาพคู่เทียบที่ทั้งสองฝ่ายดูแล้วเห็นตรงกันว่าอะไรเปลี่ยนไป การตรวจวัดความสั่นสะเทือนควบคู่กันช่วยอธิบายได้ว่างานก่อสร้างอยู่ในระดับที่ควบคุมไว้จริง หากต้องการวางแผนสำรวจและติดตั้งเครื่องมือวัดสำหรับโครงการของท่าน ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชม.

⚠️ บทความนี้ให้ความรู้ทั่วไป

เนื้อหาสรุปแนวปฏิบัติเพื่อความเข้าใจเบื้องต้นเท่านั้น ไม่ใช่ความเห็นทางกฎหมายและไม่ใช่แผนงานเฉพาะโครงการ ขอบเขตการสำรวจ เกณฑ์ควบคุมการสั่นสะเทือน และการประเมินความเสียหาย ต้องกำหนดโดยวิศวกรผู้รับผิดชอบโครงการ ส่วนประเด็นความรับผิดและการเรียกร้องค่าเสียหายควรปรึกษาที่ปรึกษากฎหมายของท่าน
