Seismic Test (Low Strain Pile Integrity Test) คืออะไร?

Seismic Test หรือ Low Strain Pile Integrity Test (บางครั้งเรียก Pile Integrity Test — PIT หรือ Sonic Echo) คือการทดสอบ ความสมบูรณ์ของเสาเข็มแบบไม่ทำลาย (Non-Destructive Test) โดยใช้ค้อนมือเคาะหัวเสาเข็มเพื่อสร้างคลื่นความเค้นแรงกระแทกต่ำ คลื่นจะเดินทางลงไปตามเสาเข็มและสะท้อนกลับเมื่อพบ การเปลี่ยนแปลงหน้าตัดหรืออิมพีแดนซ์ เช่น ปลายเสาเข็มหรือจุดบกพร่อง หัววัดความเร่ง (Accelerometer) ที่ติดบนหัวเสาเข็มจะบันทึกคลื่นสะท้อนเพื่อนำมาวิเคราะห์

เป็นวิธีควบคุมคุณภาพ (QC) ที่นิยมมากสำหรับเสาเข็มเจาะและเสาเข็มหล่อในที่ เพราะ เร็ว ประหยัด และทดสอบได้จำนวนมาก โดยไม่ต้องฝังท่อล่วงหน้าเหมือนวิธี Cross-hole Sonic Logging

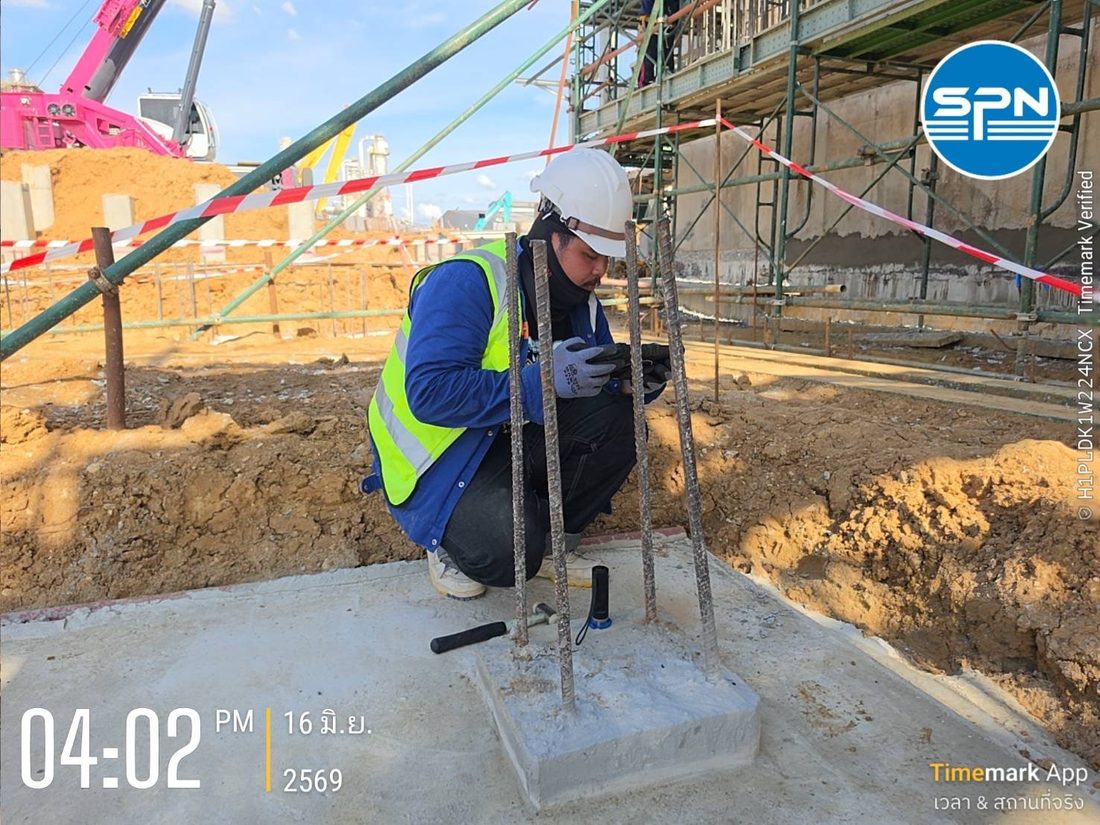

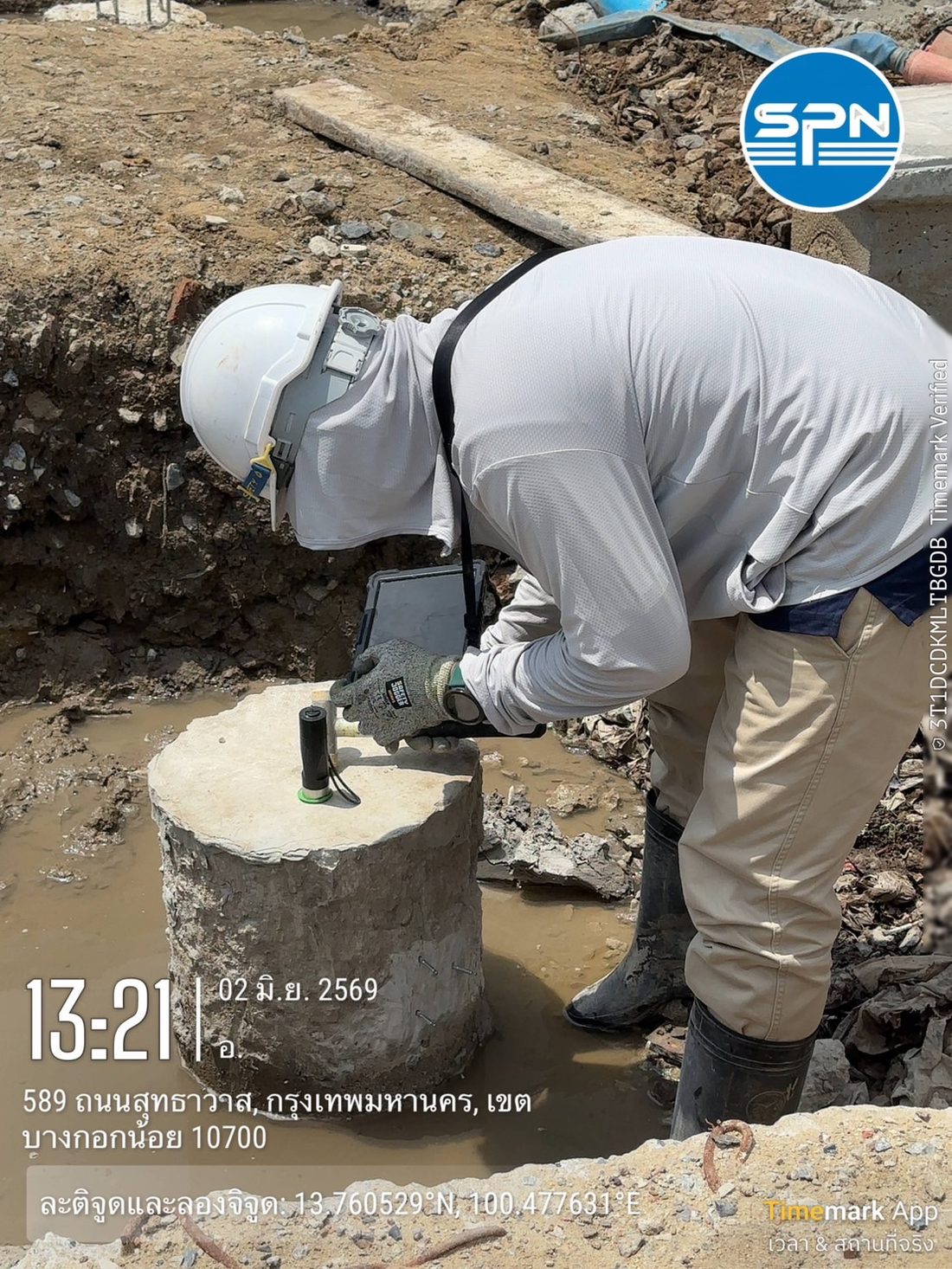

การทดสอบ Seismic Test (Low Strain Pile Integrity Test) ตรวจความสมบูรณ์ของเสาเข็มแบบไม่ทำลาย โดยทีมวิศวกร SPN

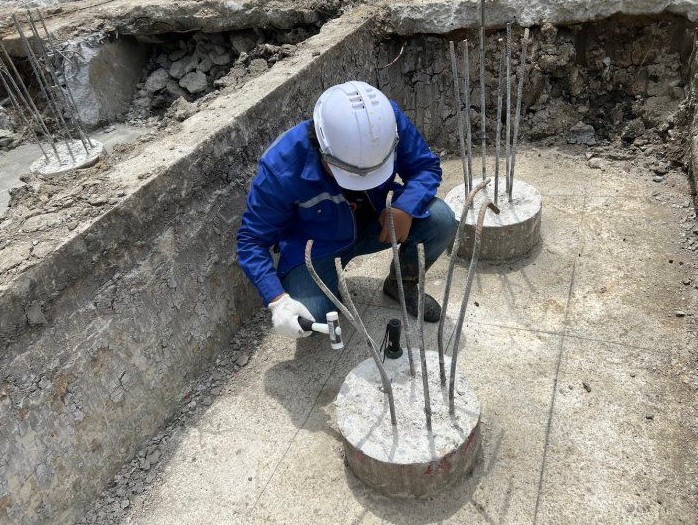

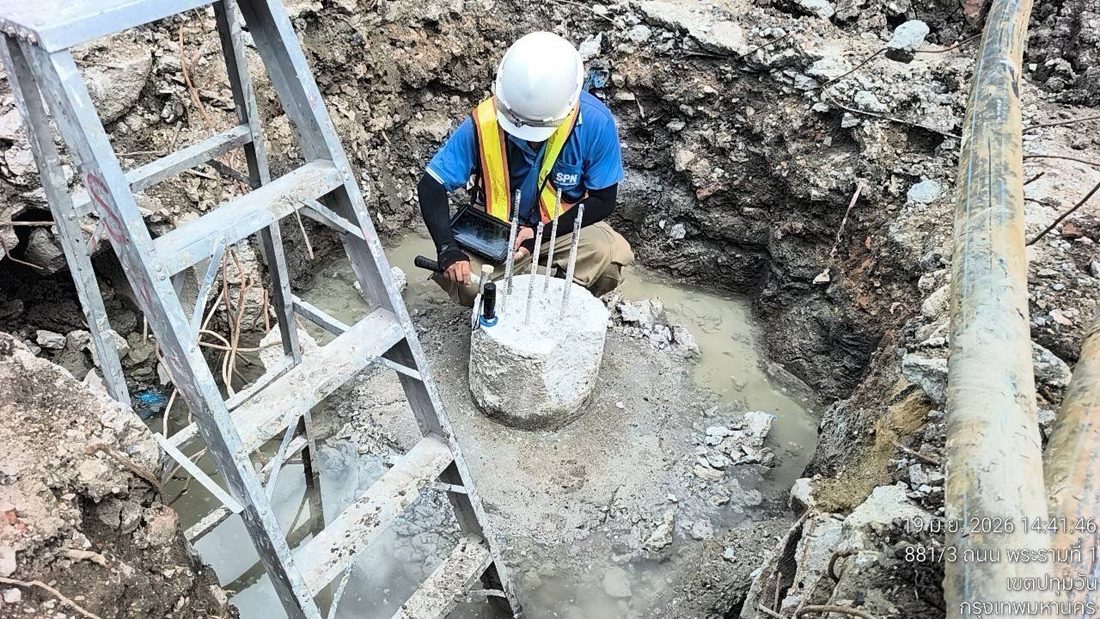

การทดสอบ Seismic Test (Low Strain) — เคาะหัวเสาเข็มด้วยค้อนมือและบันทึกคลื่นสะท้อนด้วยหัววัดความเร่ง (ภาพ: SPN Soil Engineering)
💡 สรุปสั้น ๆ

Seismic Test = เคาะหัวเสาเข็ม → คลื่นวิ่งลงไปสะท้อนกลับจากปลายและจุดบกพร่อง → วิเคราะห์สัญญาณ → รู้ความสมบูรณ์และประเมินความยาวเข็มเบื้องต้น โดยไม่ทำลายเสาเข็ม

ทำไมต้องตรวจความสมบูรณ์ของเสาเข็ม

เสาเข็มเจาะหล่อในที่อาจเกิดข้อบกพร่องระหว่างก่อสร้างโดยไม่ตั้งใจ เช่น ผนังหลุมพังทำให้เกิดคอคอด คอนกรีตแยกตัวเป็นโพรง หรือมีดินปนในเนื้อคอนกรีต ข้อบกพร่องเหล่านี้อยู่ใต้ดินจึงมองไม่เห็น หากปล่อยไว้อาจทำให้เสาเข็มรับน้ำหนักได้ไม่เต็มที่และเกิดการทรุดตัวภายหลัง การตรวจความสมบูรณ์จึงเป็นด่านสำคัญก่อนก่อสร้างโครงสร้างส่วนบน

หลักการทำงาน

เมื่อเคาะหัวเสาเข็ม คลื่นความเค้นจะเดินทางลงไปด้วยความเร็วคงที่ในคอนกรีต เมื่อพบบริเวณที่ อิมพีแดนซ์ (Impedance) เปลี่ยน คลื่นบางส่วนจะสะท้อนกลับขึ้นมา การวิเคราะห์ทำได้ทั้งใน โดเมนเวลา (Sonic Echo / Pulse Echo Method) ดูตำแหน่งและทิศของพีคสะท้อน และ โดเมนความถี่ (Transient Response Method) ทิศของการสะท้อนยังบอกชนิดข้อบกพร่องได้ คือ คอคอด (อิมพีแดนซ์ลดลง) ให้คลื่นสะท้อนทิศเดียวกับคลื่นกระแทก ส่วนการพองตัว (อิมพีแดนซ์เพิ่มขึ้น) ให้คลื่นสะท้อนทิศตรงข้าม

สูตรและทฤษฎีที่สำคัญ

หัวใจของการแปลผลคือความสัมพันธ์ระหว่างเวลาเดินทางของคลื่นกับความยาว และแนวคิดเรื่องอิมพีแดนซ์:

ความยาวเสาเข็ม / ความลึกถึงจุดสะท้อน:   L = c · Δt / 2 Δt = เวลาที่คลื่นเดินทางลงไปสะท้อนแล้วกลับ (หาร 2 เพราะเดินทางไป-กลับ) — เป็นค่าประเมินเบื้องต้น ขึ้นกับความเร็วคลื่น c ที่สมมติ
ความเร็วคลื่นในคอนกรีต:   c ≈ 3,800 – 4,000 ม./วินาที ขึ้นกับคุณภาพและอายุของคอนกรีต ต้องใช้ค่าที่เหมาะสมกับงาน
อิมพีแดนซ์ของเสาเข็ม:   Z = ρ · c · A ρ = ความหนาแน่น, A = พื้นที่หน้าตัด — การเปลี่ยนแปลง Z คือต้นเหตุของคลื่นสะท้อน

ข้อบกพร่องที่ตรวจพบได้

  • คอคอด (Necking) — หน้าตัดลดลง อิมพีแดนซ์ลดลง
  • การพองตัว (Bulging) — หน้าตัดเพิ่มขึ้น อิมพีแดนซ์เพิ่มขึ้น
  • รอยแตกหรือหัก (Crack / Discontinuity) — ทำให้คลื่นสะท้อนกลับก่อนถึงปลาย
  • โพรง / รังผึ้ง (Void / Honeycomb) — คอนกรีตไม่แน่นเป็นเนื้อเดียว
  • ดินปนในคอนกรีต (Soil Inclusion) — จากผนังหลุมพังระหว่างหล่อ
  • ประเมินความยาวเข็มเบื้องต้น — เทียบความยาวที่ประเมินได้กับแบบที่ออกแบบ (เป็นค่าประมาณ ขึ้นกับความเร็วคลื่นที่สมมติ และต้องเห็นสัญญาณสะท้อนจากปลาย)
⚠️ ข้อควรระวังในการแปลผลความยาวเสาเข็ม

• ความยาวเสาเข็มที่แสดงในรายงาน เป็นเพียงความยาวที่ได้จากความเร็วคลื่นที่สะท้อนกลับ หรือจากภาคสนามแจ้งให้ทราบเท่านั้น ซึ่งความยาวที่แท้จริงควรพิจารณาจากองค์ประกอบภาคสนาม

• เสาเข็มที่ทำการทดสอบควรนำข้อมูลในการตอกเสาเข็มหรือเจาะเสาเข็มมาประกอบพิจารณาก่อนนำเสาเข็มไปใช้งาน อาทิเช่น การเทหล่อเสาเข็มและการถอนปลอกเหล็กชั่วคราวมาประกอบพิจารณาสภาพของชั้นดิน การเปิดสภาพหน้างาน การเยื้องศูนย์ของเสาเข็ม โดยให้วิศวกรสนามหรือผู้ออกแบบพิจารณาก่อนนำไปใช้งาน

• หากต้องการทราบความยาวของเสาเข็ม แนะนำให้ทดสอบ Parallel Seismic Test

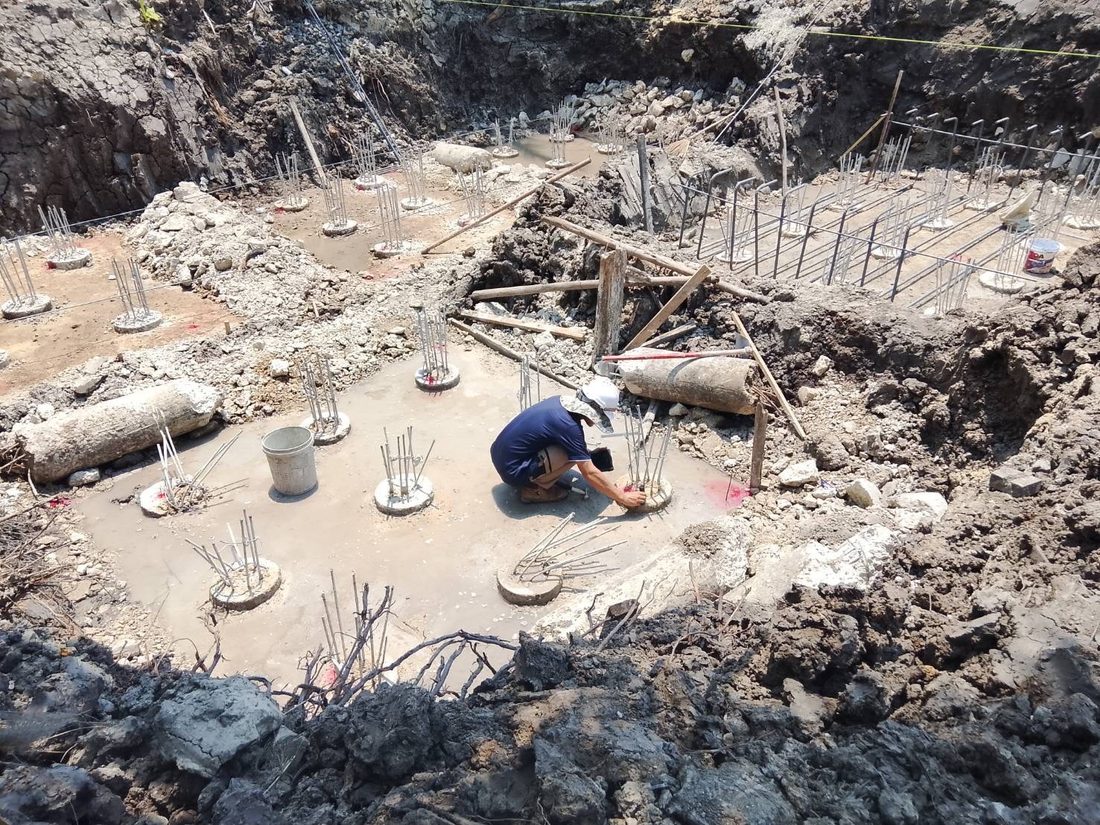

ขั้นตอนการทดสอบ

  1. เตรียมหัวเสาเข็ม — ตัด/เจียรให้ผิวคอนกรีตแข็งแรง เรียบ และสะอาด
  2. ติดตั้งหัววัดความเร่ง (Accelerometer) บนหัวเสาเข็มด้วยวัสดุประสาน

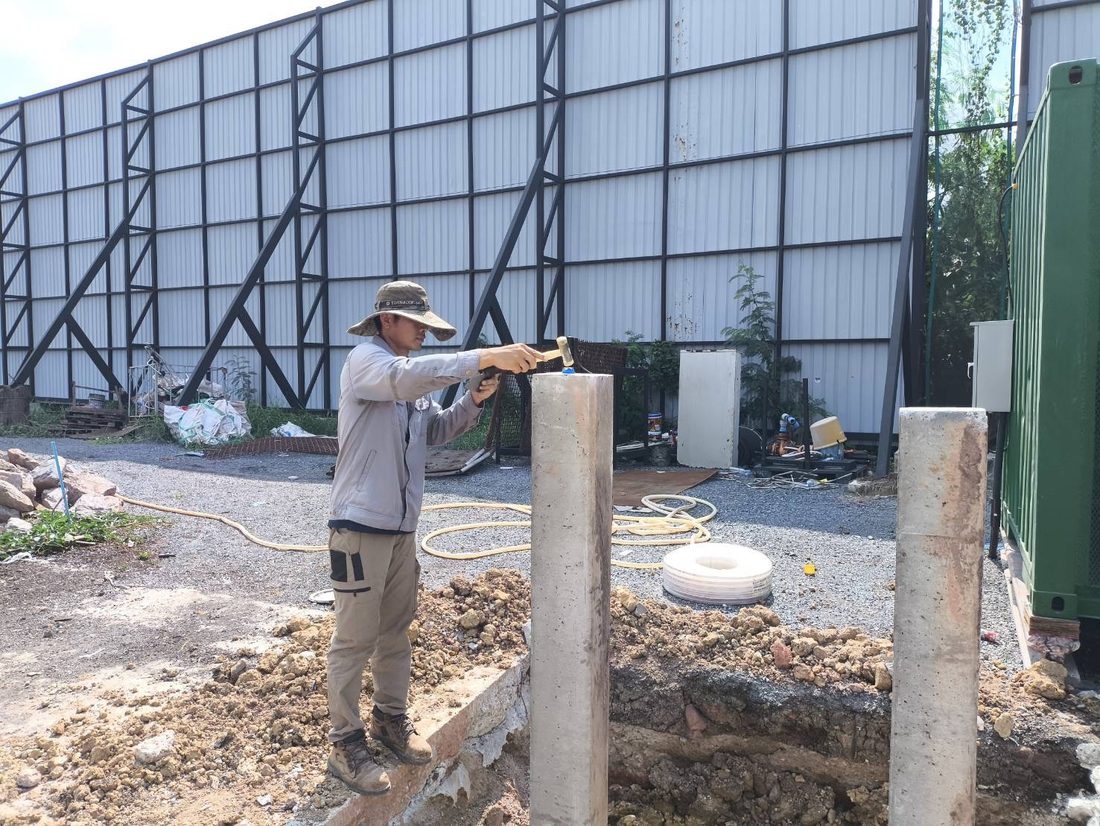

  3. เคาะหัวเสาเข็มด้วยค้อนมือเพื่อสร้างคลื่นความเค้นแรงกระแทกต่ำ
  4. บันทึกสัญญาณคลื่นสะท้อนหลายครั้งแล้วเฉลี่ยเพื่อลดสัญญาณรบกวน
  5. วิเคราะห์สัญญาณหาความยาวและตำแหน่งข้อบกพร่อง
  6. จำแนกระดับความสมบูรณ์และจัดทำรายงานรับรองโดยวิศวกร

ข้อดีและข้อจำกัด

✅ ข้อดี

รวดเร็ว (ไม่กี่นาทีต่อต้น) ต้นทุนต่ำ ไม่ทำลายเสาเข็ม ไม่ต้องฝังท่อล่วงหน้า เครื่องมือเบา จึงทดสอบเสาเข็มได้จำนวนมากในเวลาสั้น

⚠️ ข้อจำกัด

เหมาะกับเสาเข็มที่อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D) ไม่มากเกินไป (ราว 20–30 เท่า) เสาเข็มที่ยาวมากหรือมีแรงเสียดทานสูงจะหน่วงคลื่นจนไม่เห็นปลาย ตรวจได้เฉพาะข้อบกพร่องที่มีนัยสำคัญ และ ไม่ใช่การทดสอบกำลังรับน้ำหนัก ผลต้องตีความโดยวิศวกรที่มีประสบการณ์

มาตรฐานและการเทียบกับวิธีอื่น

Seismic Test เป็นเพียงหนึ่งในชุดการทดสอบเสาเข็ม ซึ่งแต่ละวิธีตอบโจทย์ต่างกัน:

วิธีทดสอบ / มาตรฐานวัดอะไร และลักษณะเด่น
Seismic / Low Strain (ASTM D5882)ความสมบูรณ์และความยาวเข็มเบื้องต้น — เร็ว ถูก ไม่ทำลาย ไม่ต้องฝังท่อ ทดสอบได้จำนวนมาก แต่จำกัดด้วย L/D
Cross-hole Sonic Logging (ASTM D6760)ความสมบูรณ์ภายในแบบละเอียดของเสาเข็มใหญ่ ต้องฝังท่อทดสอบล่วงหน้าตั้งแต่ตอนหล่อ
Dynamic Load Test — PDA (ASTM D4945)กำลังรับน้ำหนักของเสาเข็มด้วยแรงกระแทกสูง (High Strain) รวดเร็วกว่า Static
Static Load Test (ASTM D1143)กำลังรับน้ำหนักโดยตรงด้วยน้ำหนักจริง เป็นมาตรฐานอ้างอิงที่แม่นยำที่สุด

โดยทั่วไปจะใช้ Seismic Test ตรวจความสมบูรณ์ของเสาเข็มจำนวนมาก แล้วเลือกบางต้นไปทดสอบกำลังรับน้ำหนักด้วย Dynamic (PDA) หรือ Static Load Test ดูแนวทางการอ่านผล PDA เพิ่มเติมได้ที่ การแปลผล PDA Test

📌 หมายเหตุ

บทความนี้จัดทำเพื่อเป็นความรู้ทางวิศวกรรม การเลือกวิธีทดสอบ จำนวนเสาเข็มที่ต้องตรวจ และการตีความผล ควรเป็นไปตามข้อกำหนดของโครงการและดุลยพินิจของวิศวกรผู้มีใบอนุญาต
